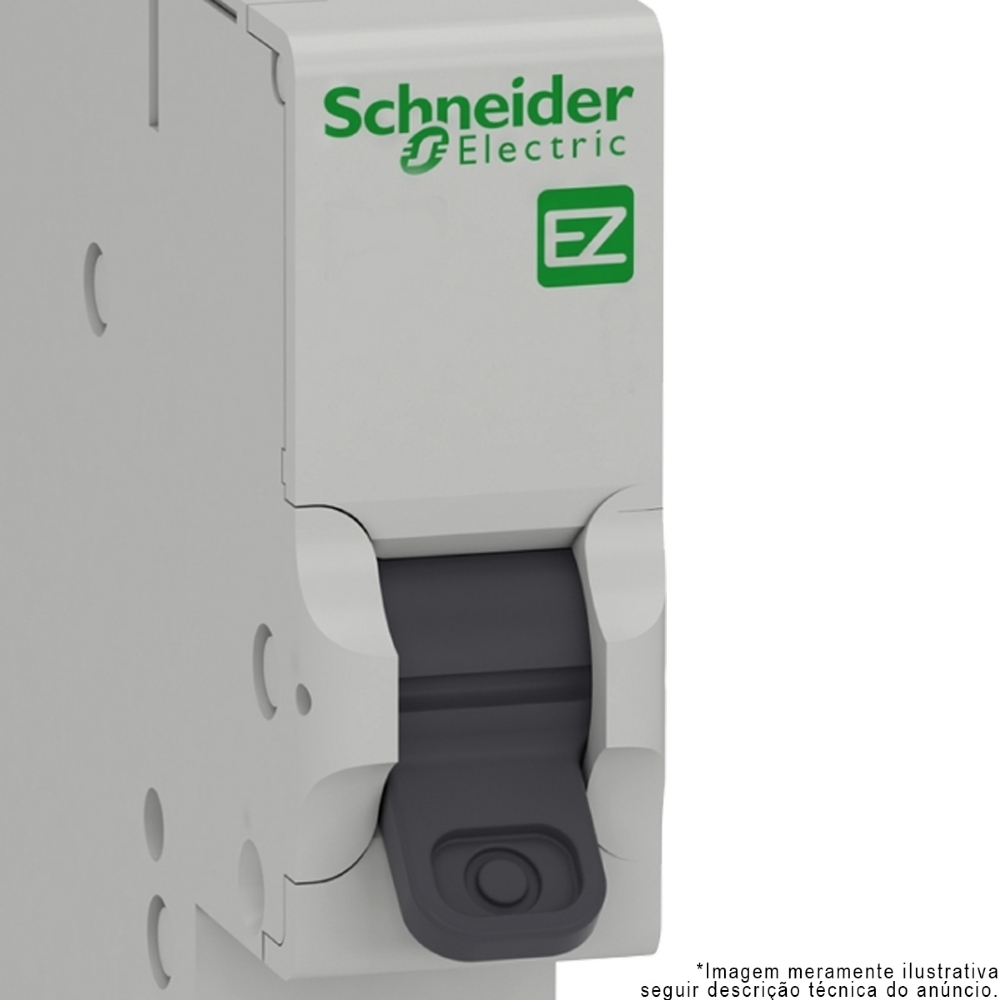

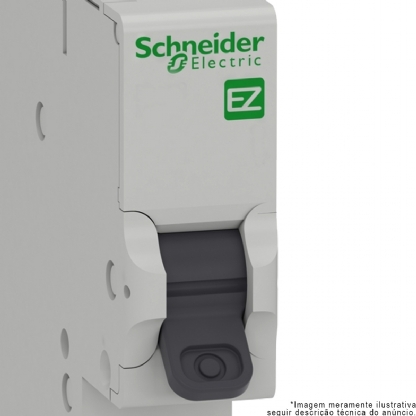

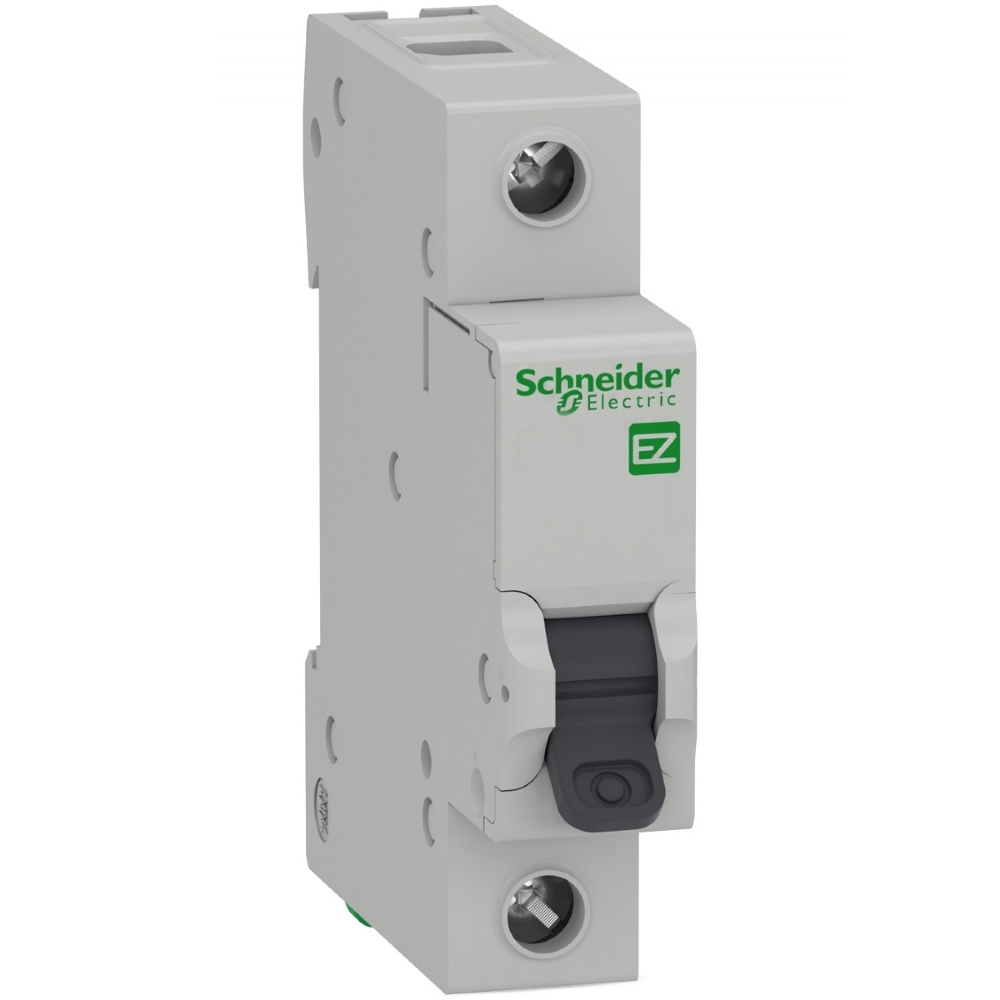

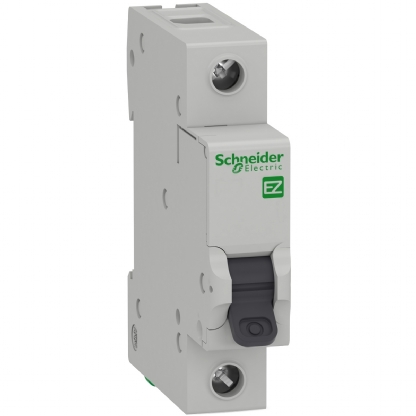

Disjuntor Mini Din Unipolar 40A Curva B 3Ka 230/400V EZ9F13140 - Schneider Electric

Código Fabricante: EZ9F13140

ESPECIFICAÇÕES TÉCNICAS:

Gama: Easy9
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 1P
Número de polos protegidos: 1
[In] corrente nominal: 40 A
Tipo de rede: CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo: Corrente B
Capacidade de corte: 3000 A Icn a 230 V CA 50/60 Hz para IEC 60898-1 / 5000 A Icn a 127 V CA 50/60 Hz para IEC 60898-1
Adequação para isolamento: Sim para IEC 60898-1
Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal: 230 V CA 50/60 Hz / 127 V CA 50/60 Hz
Limite de disparo magnético: 3 - 0,5 x pol
[Ics] capacidade de corte nominal em serviço: 3 kA 100 porcento x Icn a 230 V CA 50/60 Hz para IEC 60898-1
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz para IEC 60898-1
[Uimp] tensão suportável de impulso nominal: 4 kV para IEC 60898-1
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Calha DIN
Desvios de 9 mm: 2
Durabilidade mecânica: 10000 ciclos
Durabilidade elétrica: 4000 ciclos
Conexões - terminais: Terminal tipo túnel (superior ou inferior 1 a 25 mm² rígido
Terminal tipo túnel: (superior ou inferior 1 a 16 mm² flexível
Torque de aperto: 3,5 N.m superior ou inferior

SEGURANÇA:

Padrões IEC: 60898-1
Certificações do produto: INMETRO
Grau de proteção IP: IP20 para IEC 60529
Graus de poluição: 2
Tropicalização: 2
Umidade relativa: 95 % a -25 a 60 °C
Temperatura ambiente do ar para funcionamento: -25 a 60 °C
Temperatura ambiente do ar para armazenamento: -40 a 85 °C
