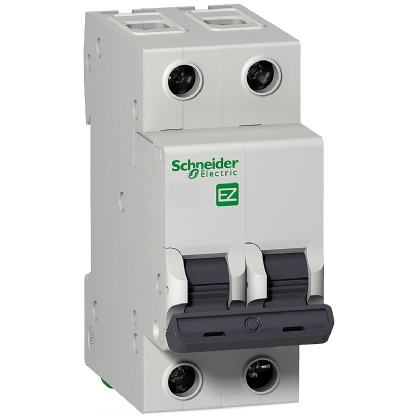

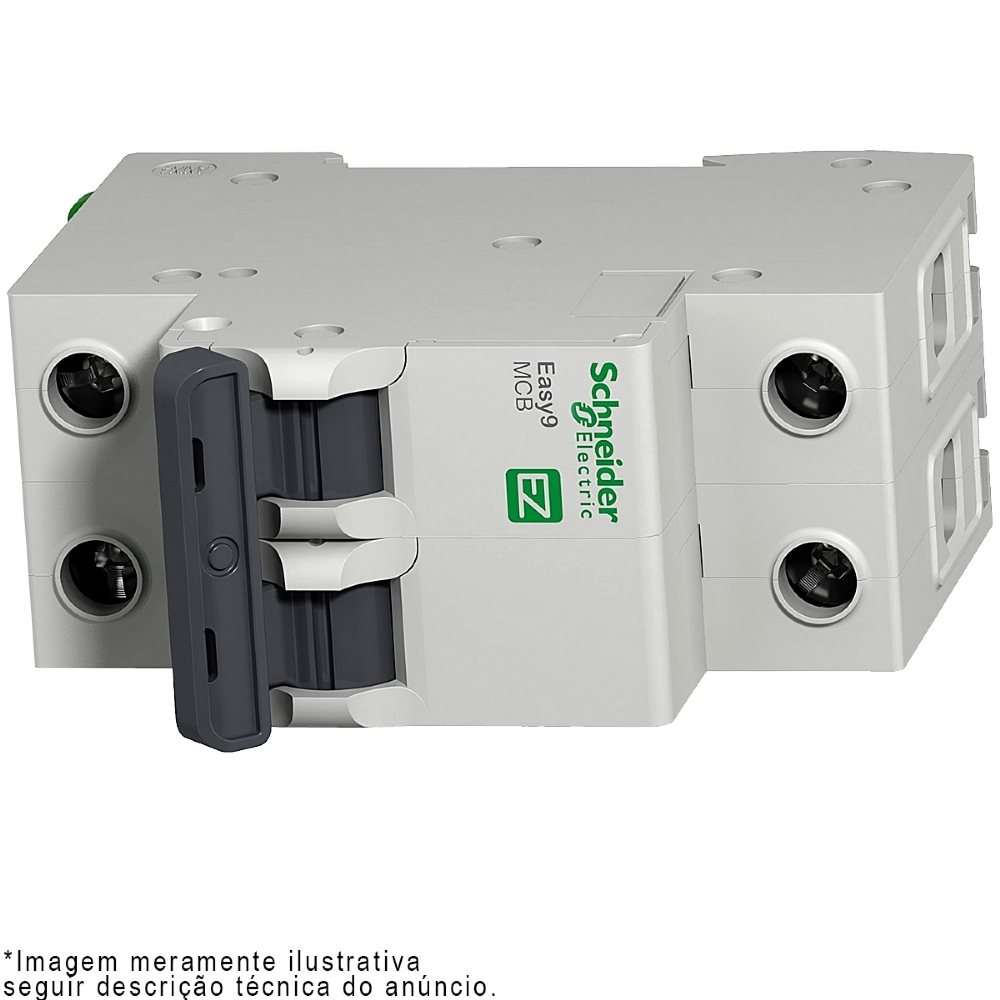

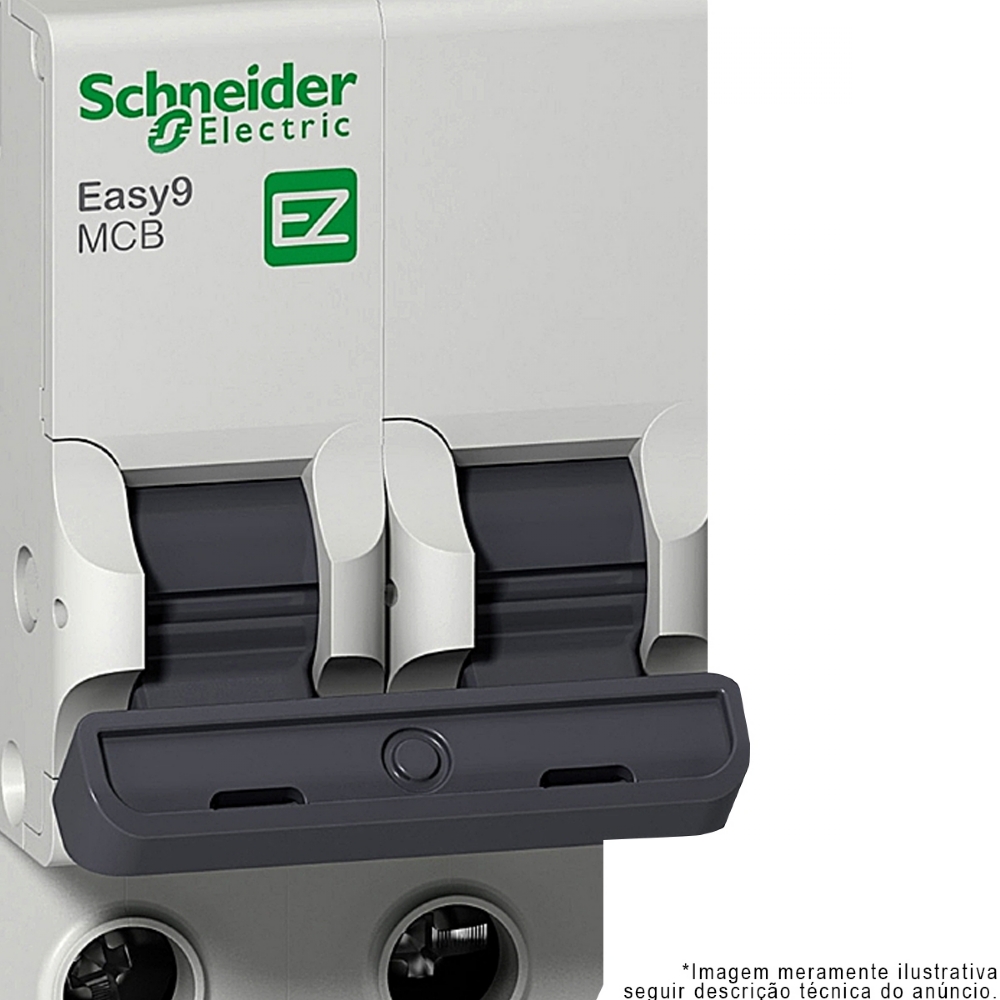

Disjuntor Mini Din Bipolar 63A Curva C 3Ka 230/400V EZ9F33263 - Schneider Electric

Código Fabricante: EZ9F33263

ESPECIFICAÇÕES TÉCNICAS:

Marca: Schneider Electric
Tipo de produto ou componente: Disjuntor modular
Polos: 2P
Número de polos protegidos: 2
Corrente nominal: 63 A
Tipo de rede: CA
Tecnologia da unidade de disparo: Termomagnético:
Curva de Tempo: Corrente C
Capacidade de corte: 3000 A Icn a 400 V CA 50/60 Hz para IEC 60898-1 / 5000 A Icn a 220 V CA 50/60 Hz para IEC 60898-1
Adequação para isolamento: Sim para IEC 60898-1
Frequência da rede: 50/60 Hz
Tensão de operação nominal: 400 V CA 50/60 Hz / 220 V CA 50/60 Hz
Limite de disparo magnético: 5 a 10 x pol
Capacidade de corte nominal em serviço: 3 kA 100 % x Icn a 400 V CA 50/60 Hz para IEC 60898-1
Tensão de isolamento nominal: 500 V CA 50/60 Hz para IEC 60898-1
Tensão suportável de impulso nominal: 4 kV para IEC 60898-1
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Calha DIN
Desvios de 9 mm: 4
Durabilidade mecânica: 10000 ciclos
Durabilidade elétrica: 4000 ciclos
Conexões - terminais: Terminal tipo túnel (superior ou inferior 1 a 25 mm² rígido
Terminal tipo túnel: (superior ou inferior 1 a 16 mm² flexível
Torque de aperto: 3,5 N.m superior ou inferior

PROTEÇÃO:

Padrões: IEC 60898-1
Certificações do produto:INMETRO
Grau de proteção IP: IP20 para IEC 60529
Graus de poluição: 2
Tropicalização: 2
Umidade relativa: 95 % a -25 a 60 °C
Temperatura ambiente do ar para funcionamento: -25 a 60 °C
Temperatura ambiente do ar para armazenamento: -40 a 85 °C
