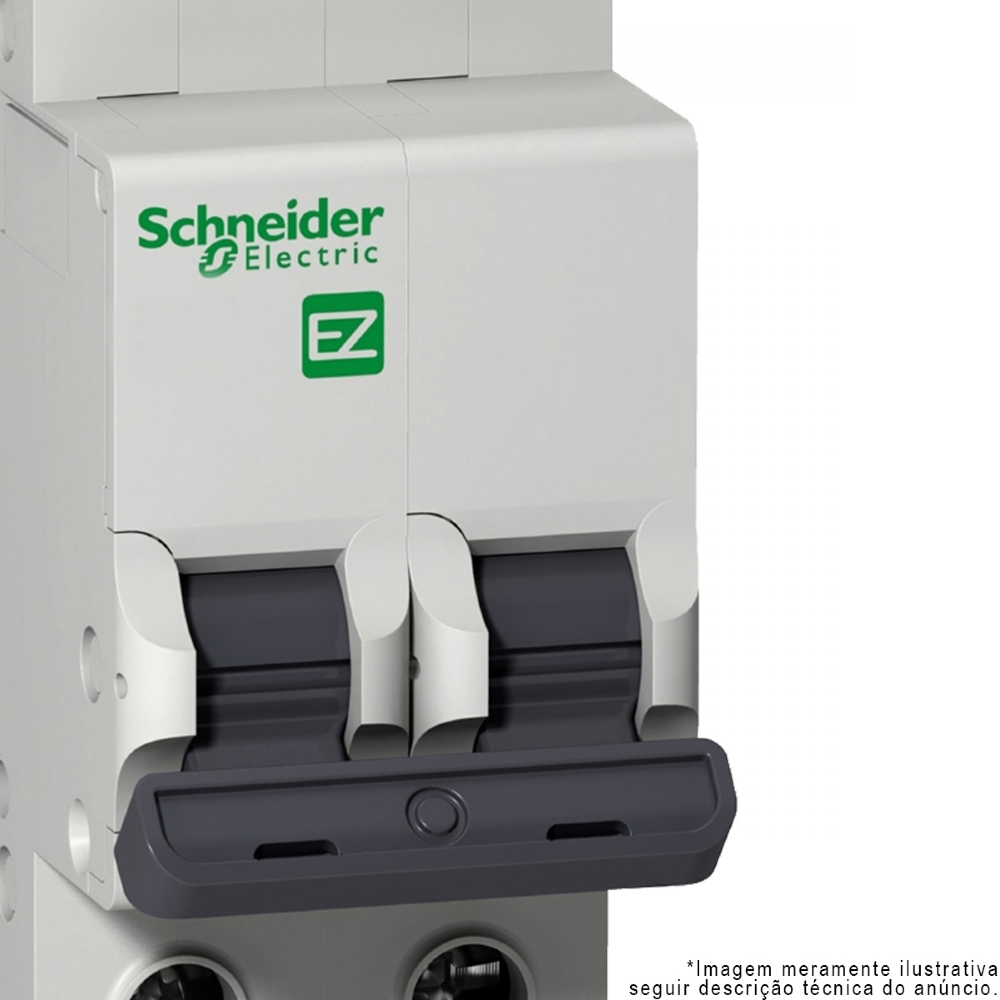

IMAGEM MERAMENTE ILUSTRATIVA

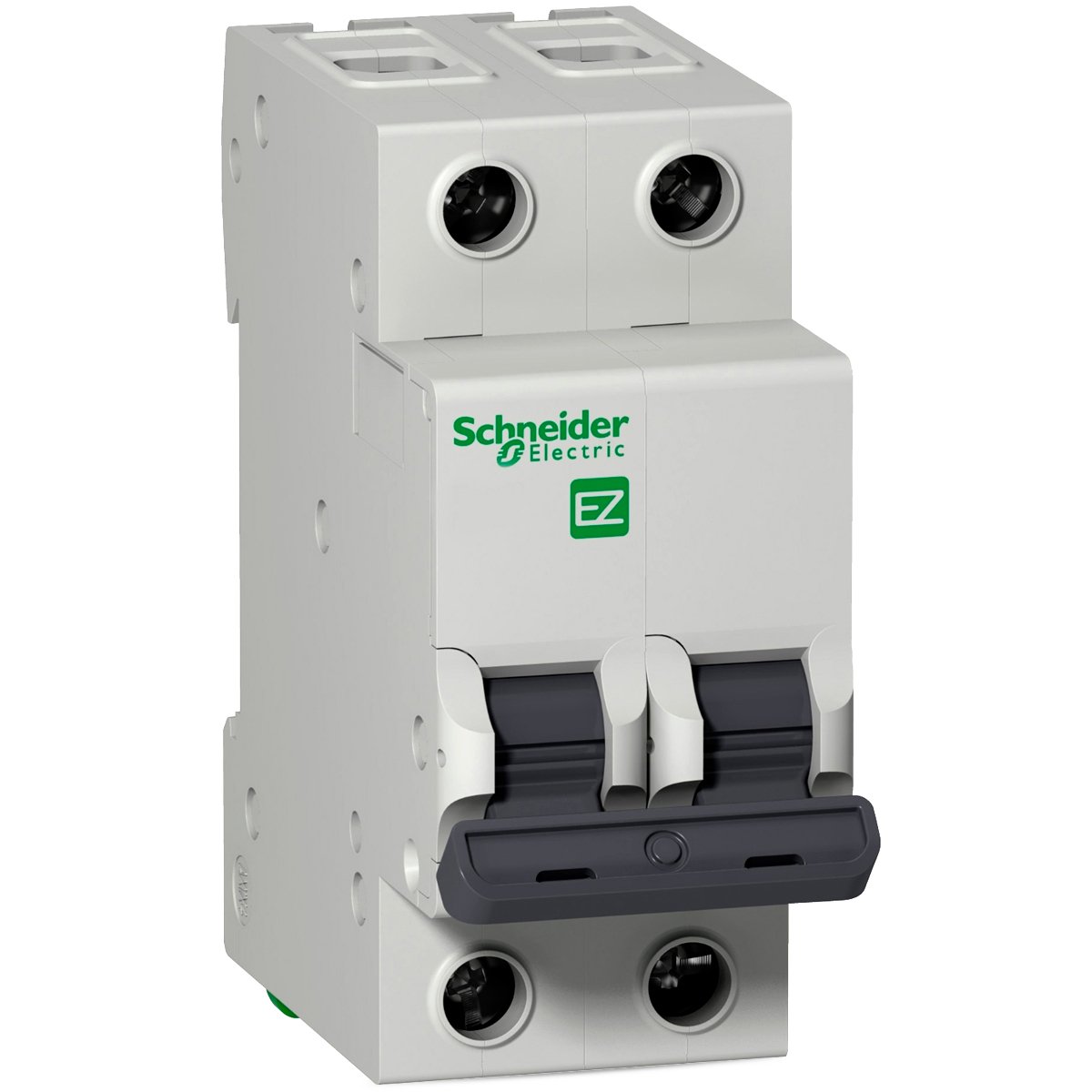

Disjuntor Mini Termomagnético Bipolar 20A Curva C Easy 9 Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Mini Termomagnético você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: EZ9F33220
ESPECIFICAÇÕES TÉCNICAS:
Número de polos protegidos: 2
Corrente nominal: 20 A
Tipo de rede: CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo: Corrente C
Capacidade de corte: 3000 A Icn a 400 V CA 50/60 Hz para IEC 60898-1
5000 A Icn a 220 V CA 50/60 Hz para IEC 60898-1
Adequação para isolamento: Sim para IEC 60898-1
Frequência da rede: 50/60 Hz
Tensão de operação nominal: 400 V CA 50/60 Hz - 220 V CA 50/60 Hz
Limite de disparo magnético: 5 a 10 x pol
Capacidade de corte nominal: em serviço 3 kA 100 % x Icn a 400 V CA 50/60 Hz para IEC 60898-1
Tensão de isolamento nominal: 500 V CA 50/60 Hz para IEC 60898-1
Tensão: suportável de impulso nominal: 4 kV para IEC 60898-1
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem De encaixe
Suporte de montagem: Calha DIN
Desvios: de 9 mm 4
Durabilidade mecânica: 10000 ciclos
Durabilidade elétrica: 4000 ciclos
Conexões - terminais Terminal tipo túnel (superior ou inferior1 a 25 mm² rígido
Terminal tipo túnel (superior ou inferior1 a 16 mm² flexível
Torque de aperto 2 N.m superior ou inferior
