O aterramento liga componentes de um sistema elétrico à terra mediante condutores de eletricidade a fim de redirecionar as tensões elétricas para o solo. Para realizar esse processo, é preciso investir em equipamentos de qualidade que garantam a segurança na instalação e no uso.
Aqui na PJNeblina, você encontra uma gama de artigos para a instalação adequada do seu sistema de aterramento. Navegue pela página e assegure o seu conjunto que responde às normas técnicas de segurança.
Em nosso departamento, você descobre a nossa seleção de caixas e tampas em PVC, tubocimento e polipropileno adequadas para aterramento elétrico. Explore as nossas opções e aproveite as condições de pagamento que a PJNeblina oferece!

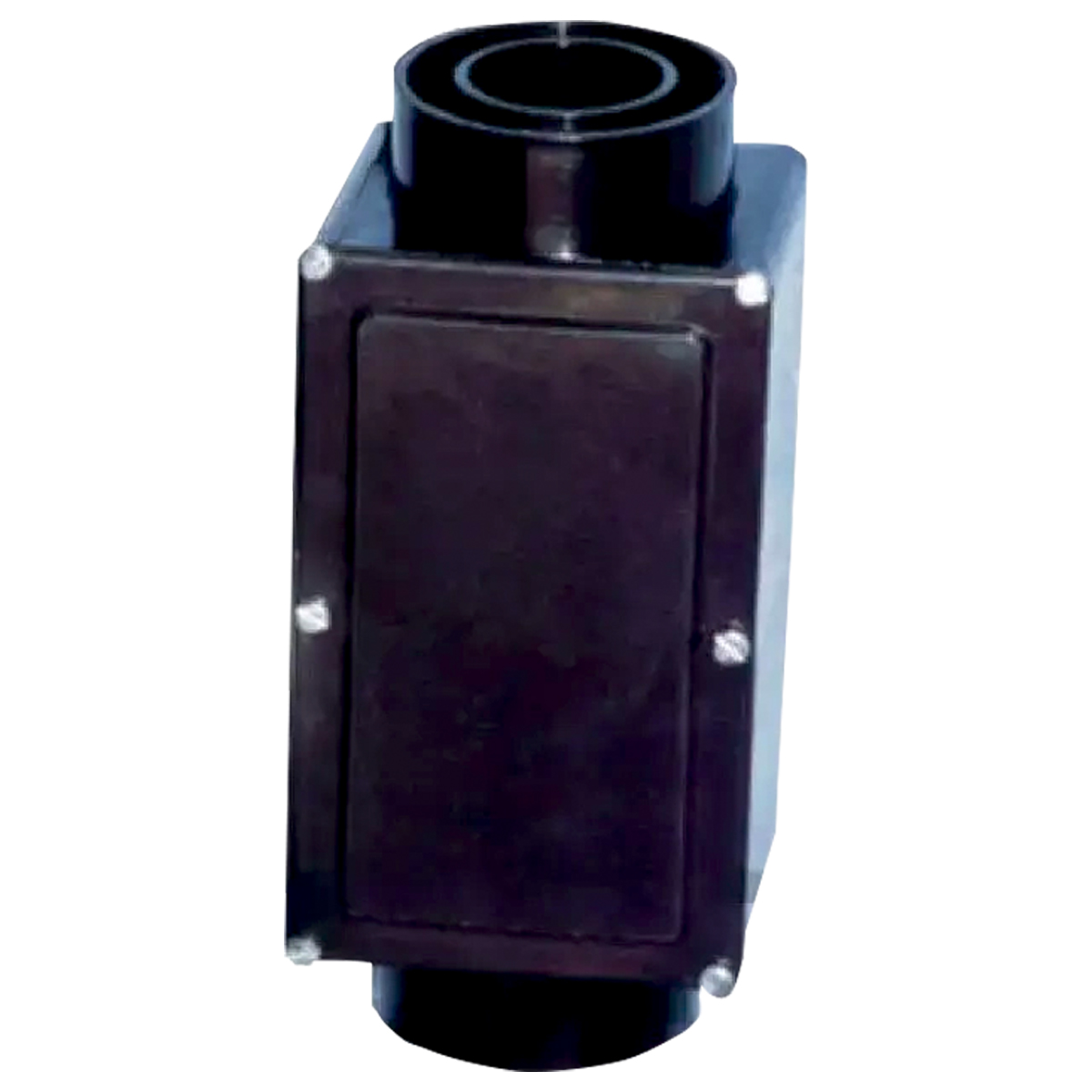

As caixas de inspeção para aterramento cumprem a função de abrigar a haste de aterramento, sendo indicada para instalações residenciais. Por aqui, você encontra opções de caixas de aterramento em PVC e tubocimento, que evitam a fuga de corrente do sistema elétrico aterrado.
Adquira o produto ideal para o seu projeto e garanta segurança e facilidade na utilização do seu aterramento. Em nossa loja, você também encontra opções em caixas de passagem para assegurar a proteção de cabos e tubulações.
As caixas de inspeção para aterramento são obrigatórias quando existirem conexões mecânicas no solo, conforme a NBR 5419. Ou seja, quando houver conectores, parafusos, dentre outros componentes no subsistema no nível da terra.
Os fios utilizados no aterramento devem possuir diâmetro mínimo de 3 mm e serem fabricados em cobre nu ou isolado.
Em nosso site, você confere uma vasta seleção de fios e cabos mais adequados para cada tipo de instalação elétrica. Aproveite as nossas opções e garanta um projeto seguro e com materiais de qualidade.
Continue navegando por aqui e não deixe de conhecer acessórios, componentes, equipamentos e muitos outros artigos elétricos para um sistema elétrico eficiente para sua residência, comércio ou para prestação de serviços. Confira!
Sim, o aterramento é obrigatório em instalações elétricas de baixa tensão conforme a NBR 5410. A norma estabelece requisitos para o condutor de proteção (fio terra) e os esquemas de aterramento aplicáveis. Sem aterramento adequado, aumentam os riscos de choques elétricos, curtos-circuitos e incêndios, especialmente em banheiros, cozinhas e áreas de serviço. O descumprimento das exigências normativas pode gerar responsabilização civil e legal.

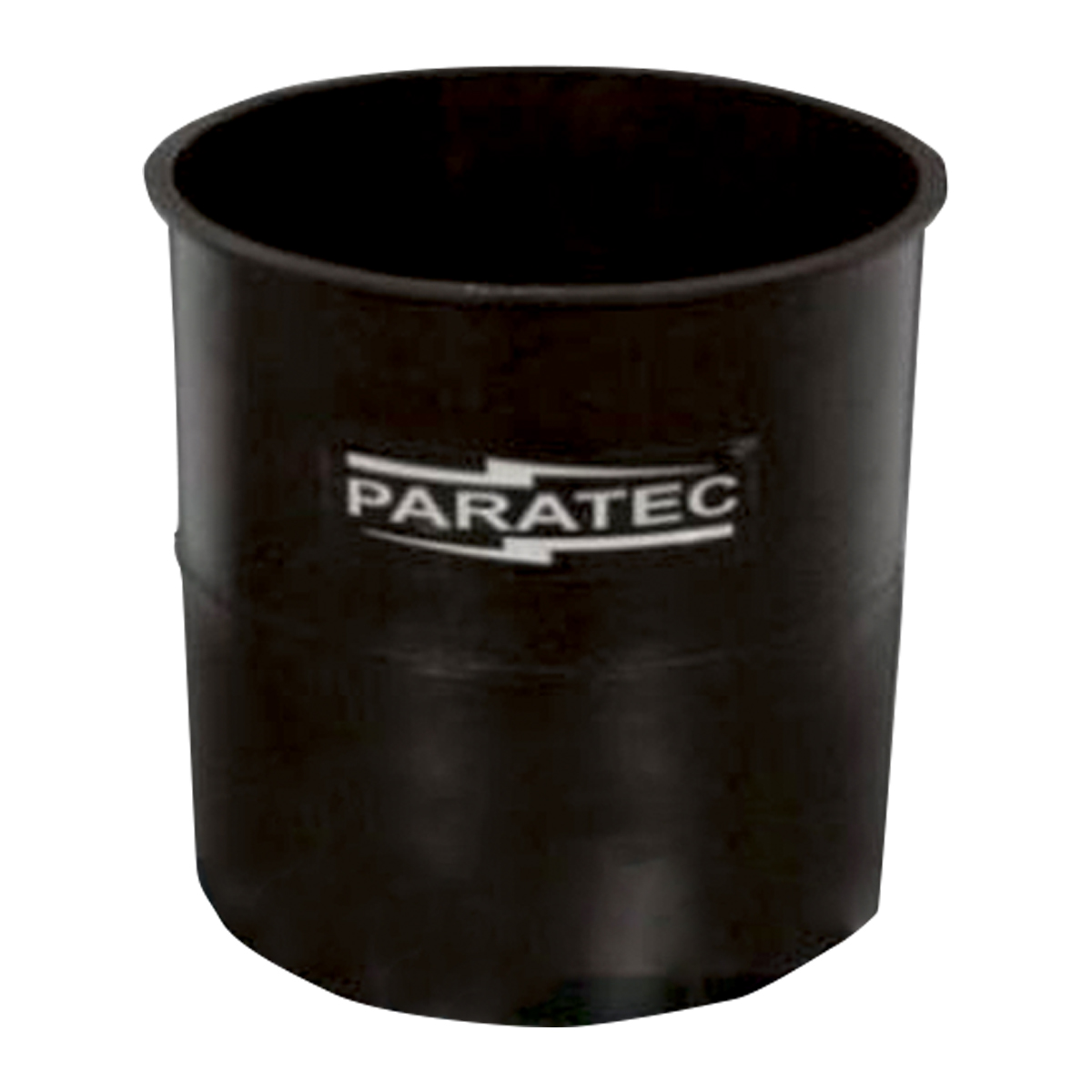

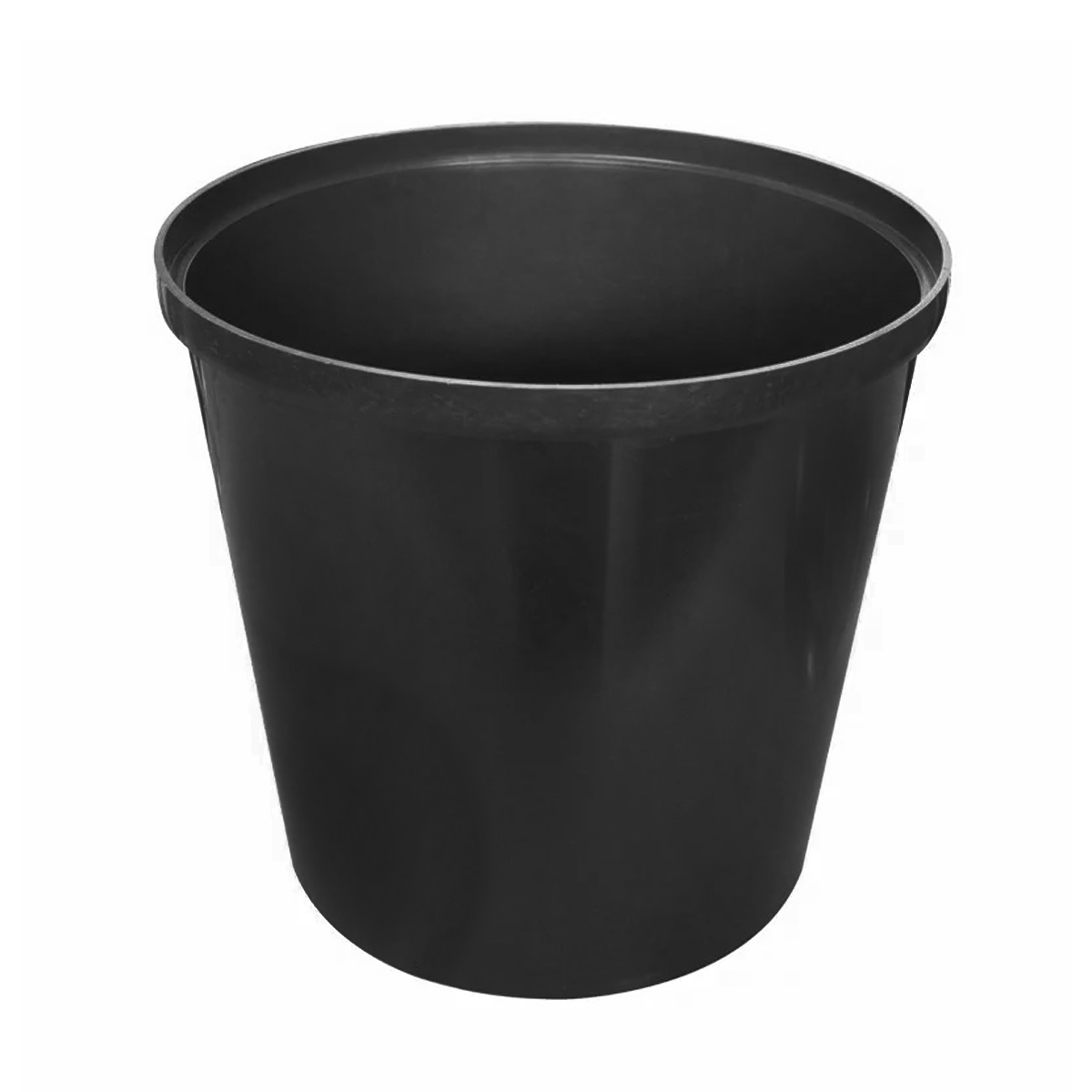

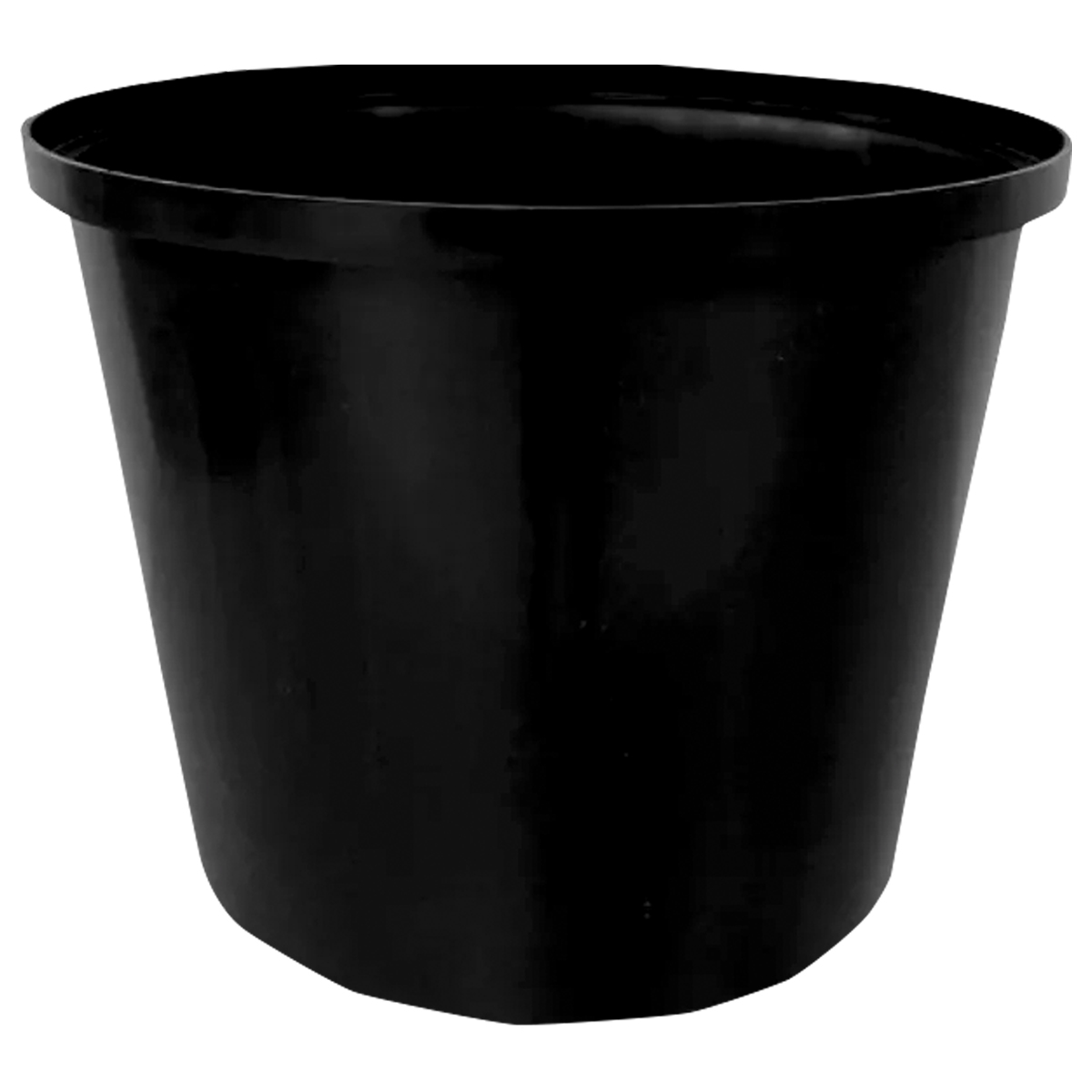

A caixa cônica tem formato afunilado, facilitando a remoção em solos compactados e ocupando menos espaço na base. A cilíndrica oferece maior volume interno para hastes e conectores. Ambas podem ser fabricadas em PVC ou polipropileno e protegem as conexões, permitindo medir a resistência de aterramento sem escavação. A escolha deve considerar a profundidade da haste e o espaço necessário para os conectores.
A caixa abriga a parte superior da haste e os conectores, protegendo-os contra danos mecânicos e facilitando inspeções e manutenções. Geralmente, é instalada rente ao solo, em local acessível. Permite conectar um terrômetro para medir a resistência do sistema sem escavação e facilita intervenções nas conexões. A durabilidade do material deve ser confirmada na ficha técnica do produto.

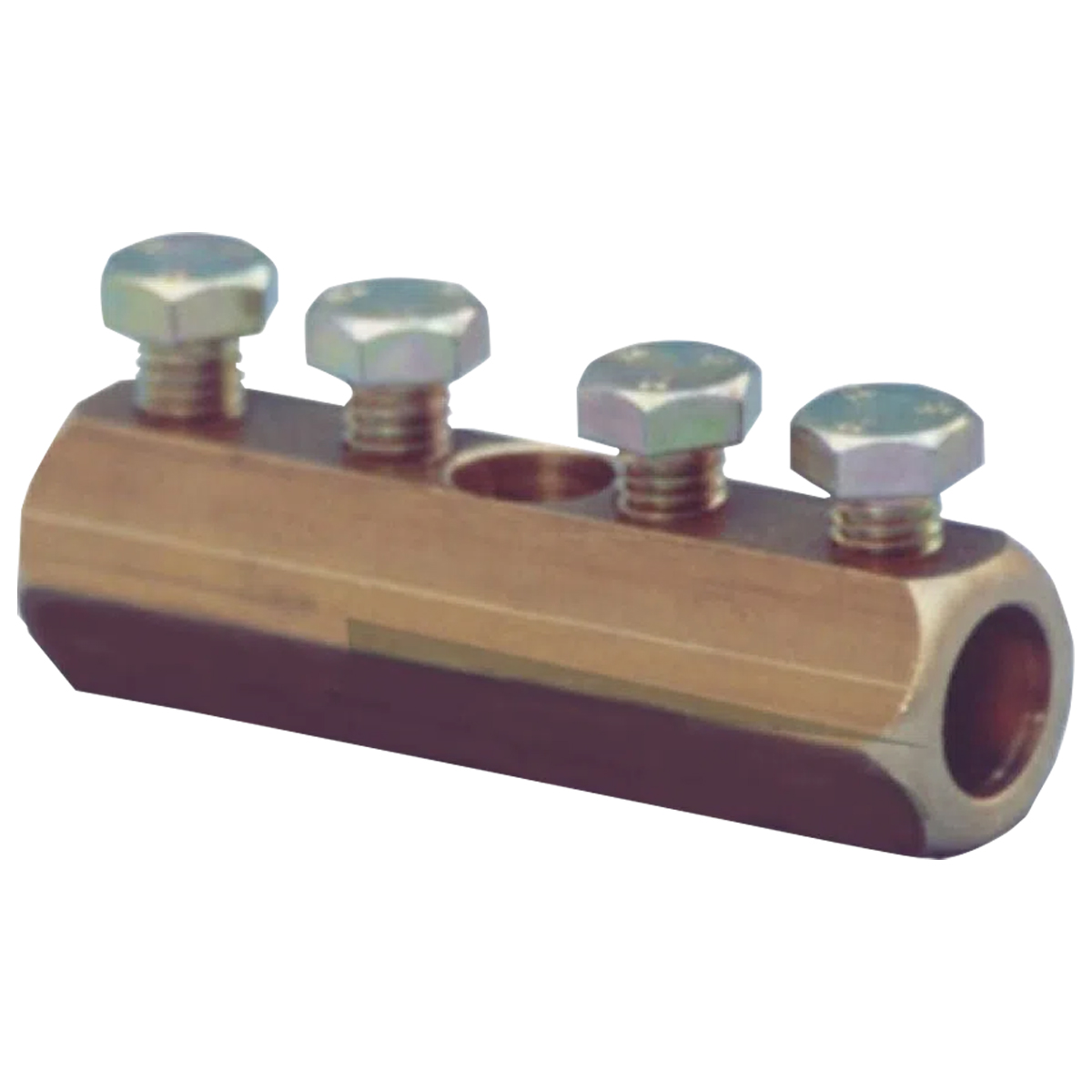

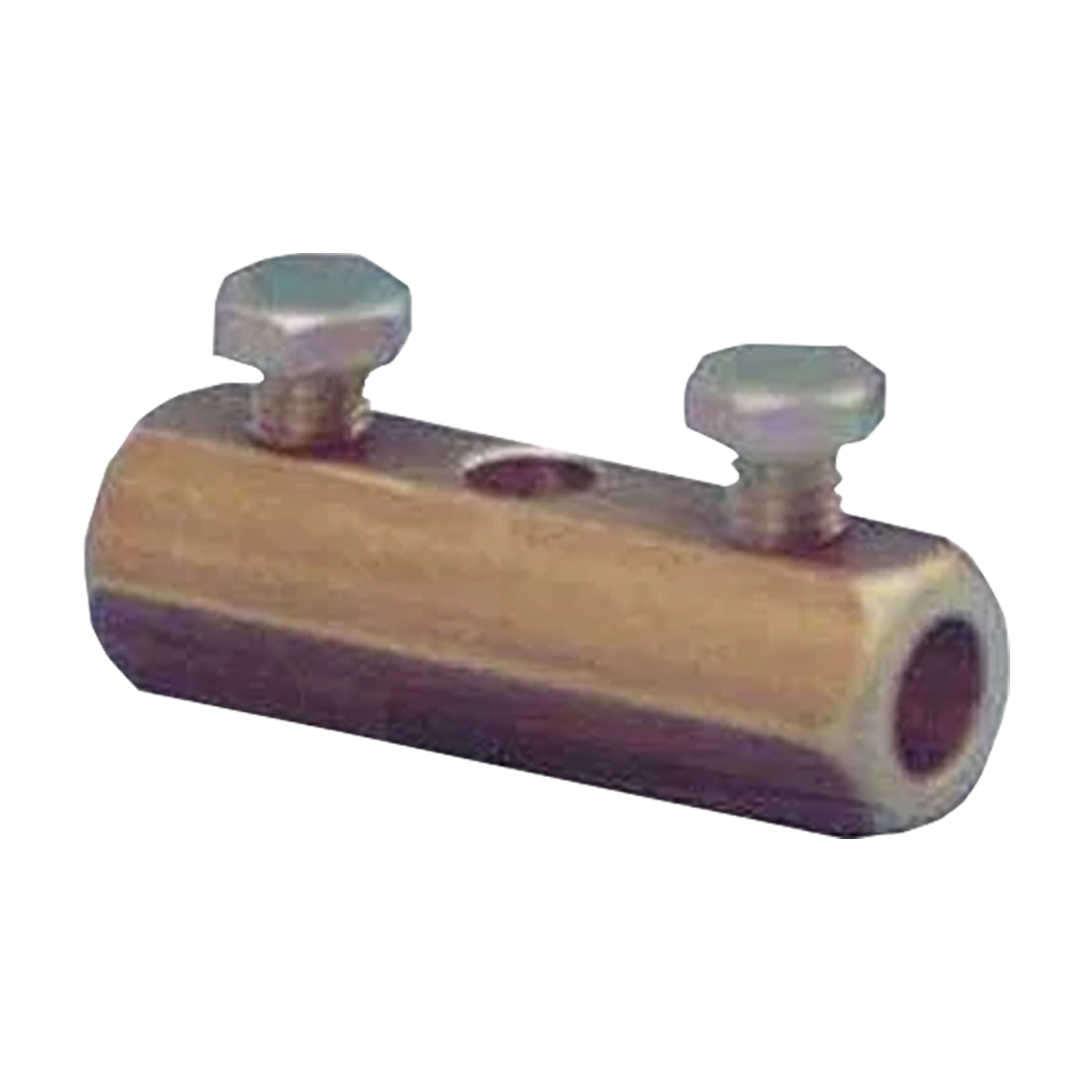

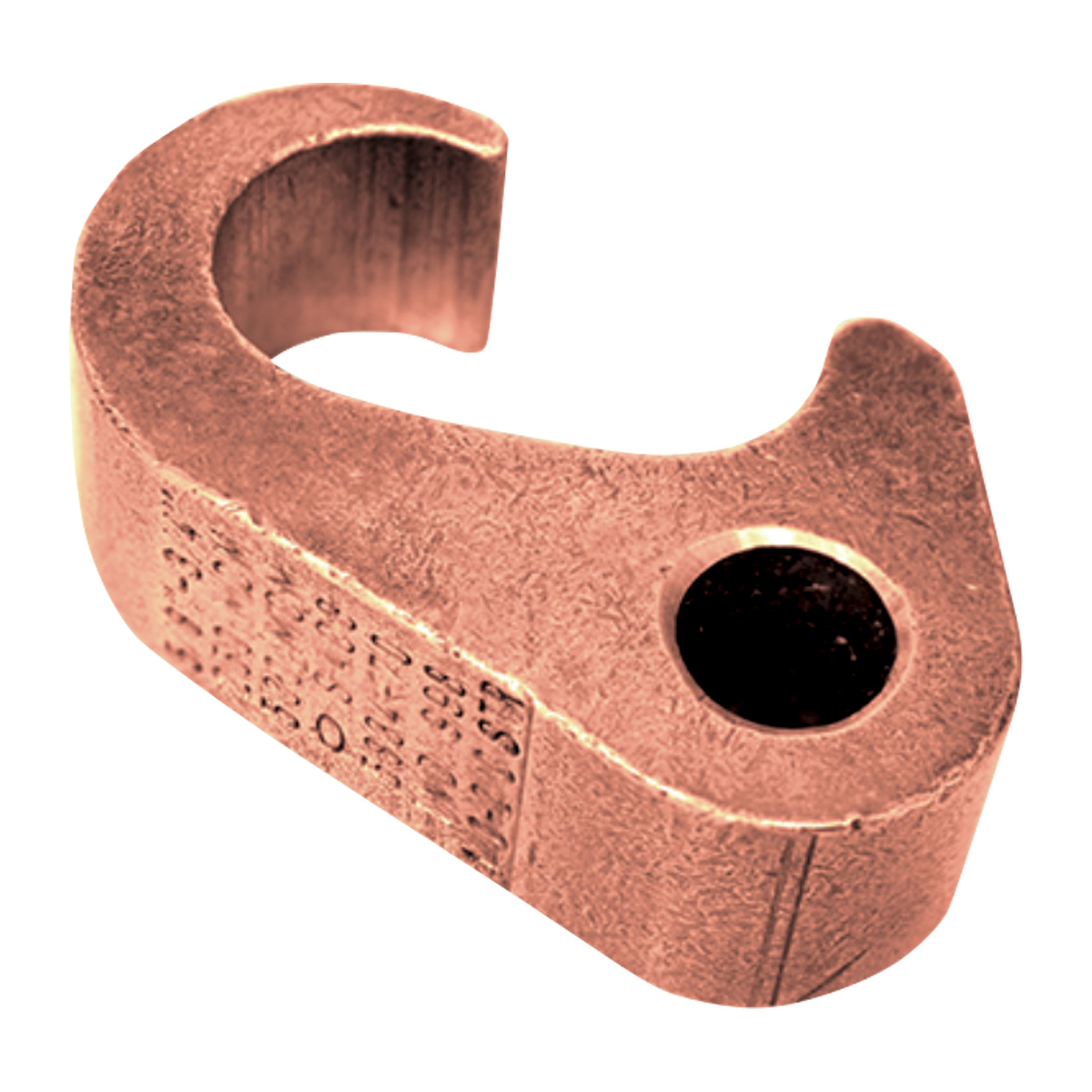

O conector a compressão cria uma união permanente e pode ser utilizado em conexões enterradas quando especificado para essa aplicação e instalado corretamente. O conector de emenda em latão pode facilitar a instalação, conforme o modelo, mas deve respeitar as orientações do fabricante sobre proteção contra corrosão e inspeção. Para conexões enterradas definitivas, escolha um modelo aprovado para essa finalidade. Quando o acesso futuro for necessário, uma conexão protegida por caixa de inspeção pode facilitar a manutenção.

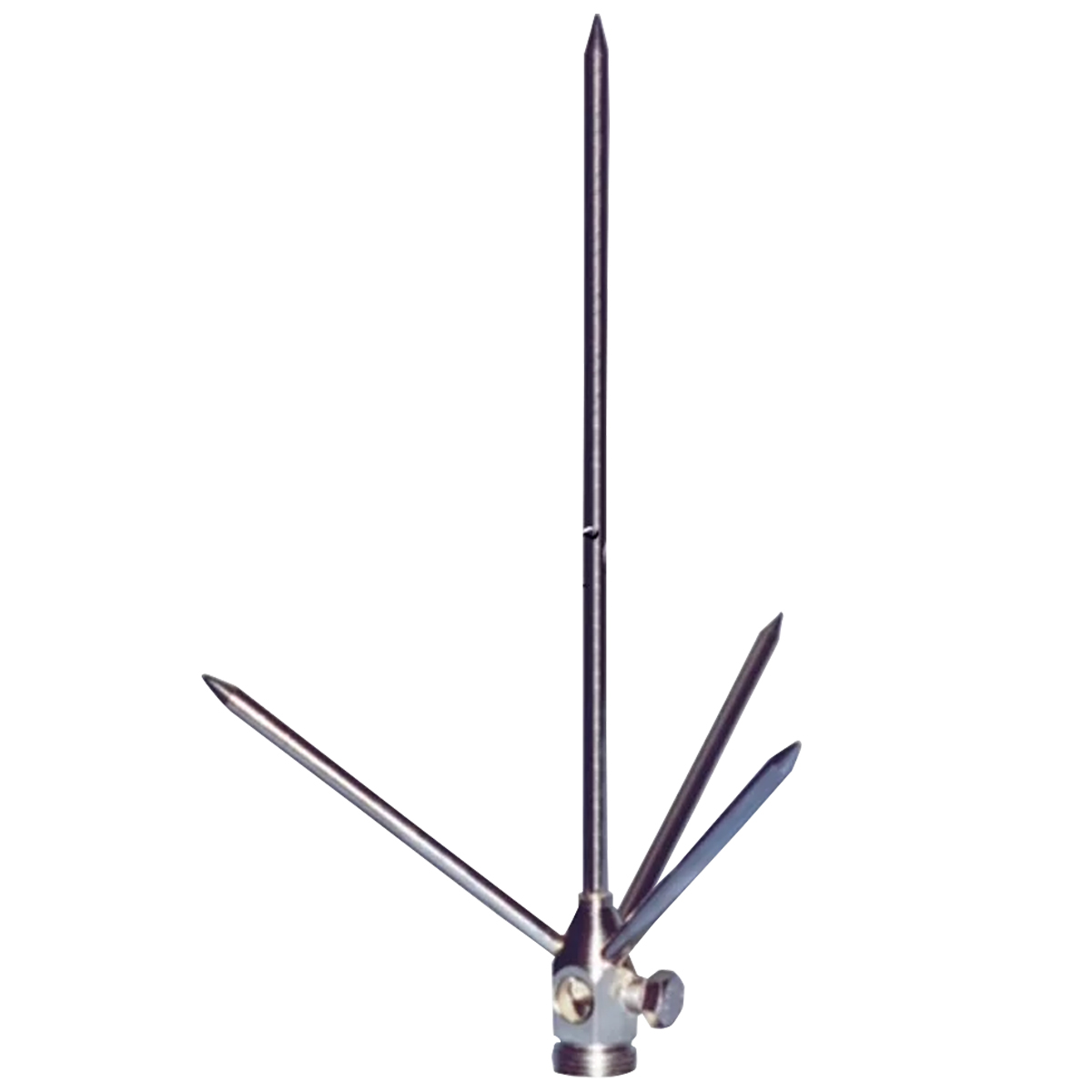

O Captor Franklin é um elemento metálico do SPDA (Sistema de Proteção contra Descargas Atmosféricas), instalado em pontos elevados para integrar a captação de raios e conduzi-los pelo sistema até o aterramento. Sua necessidade é determinada por análise de risco conforme a NBR 5419, considerando altura, localização, uso e exposição da edificação. O modelo escolhido deve atender às especificações do fabricante e ao projeto. O aterramento do SPDA deve seguir os requisitos normativos aplicáveis.
Não existe um valor único adequado a todas as instalações. A resistência depende do esquema de aterramento, do projeto e das normas aplicáveis, como a NBR 5410 e, quando há SPDA, a NBR 5419. A medição é feita com um terrômetro, por método adequado ao sistema. Se o resultado não atender aos critérios aplicáveis, um profissional habilitado deve definir as correções necessárias, como a instalação de hastes adicionais, quando tecnicamente indicada.
A NBR 5410 dimensiona o condutor de proteção (PE) principalmente pela seção do condutor de fase. Pela regra geral, até 16 mm², o PE tem a mesma seção da fase; acima de 16 mm² até 35 mm², utiliza-se PE de 16 mm²; acima de 35 mm², aplica-se a regra específica da norma. O dimensionamento depende também das condições da instalação e do material do condutor. A seção é expressa em mm², não em diâmetro. Consulte o projeto elétrico e um profissional habilitado.
A frequência depende do tipo de instalação, da existência de SPDA, das condições ambientais e das normas e orientações do projeto. Não existe um intervalo único para todos os casos. Inspeções periódicas devem seguir os requisitos aplicáveis da NBR 5410 e, quando houver SPDA, da NBR 5419. Solos muito secos ou com grandes variações de umidade podem exigir atenção adicional. Choques em torneiras ou superfícies metálicas, disparos recorrentes de dispositivos DR sem causa identificada e danos frequentes em equipamentos justificam avaliação por profissional habilitado.
