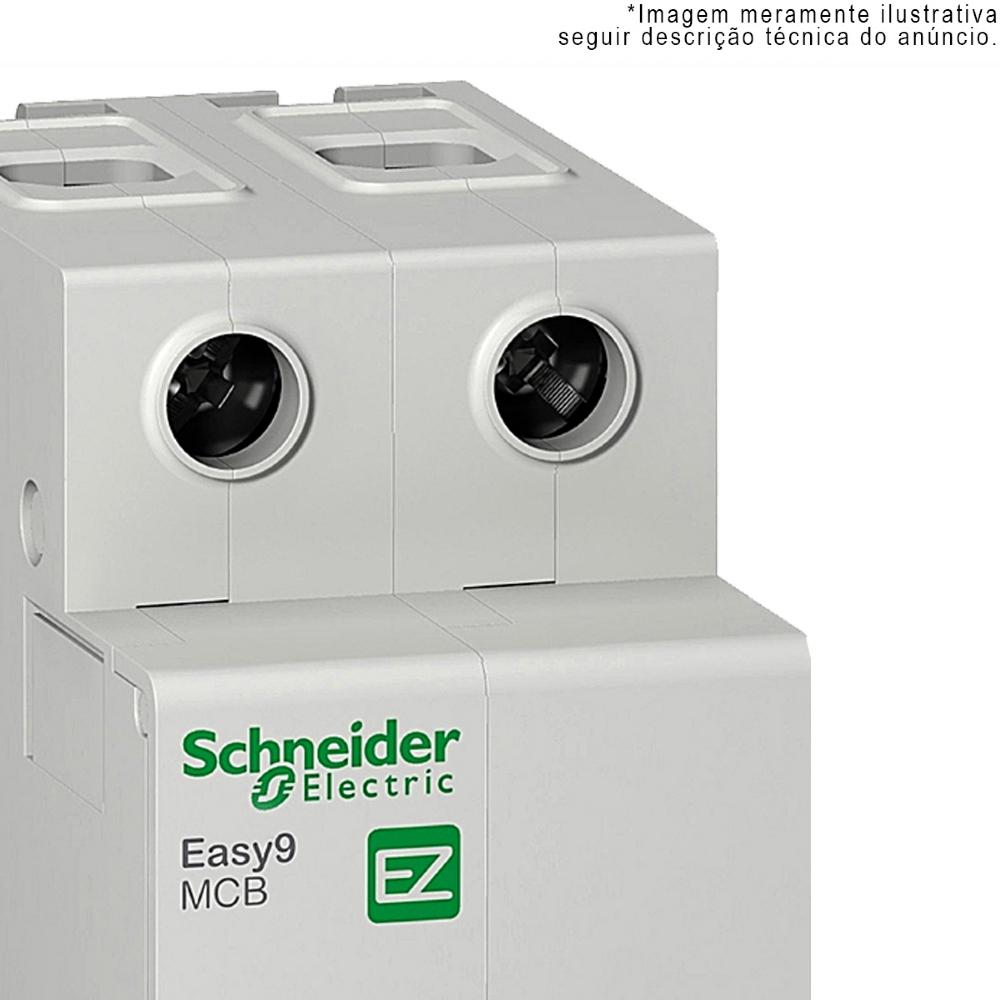

IMAGEM MERAMENTE ILUSTRATIVA

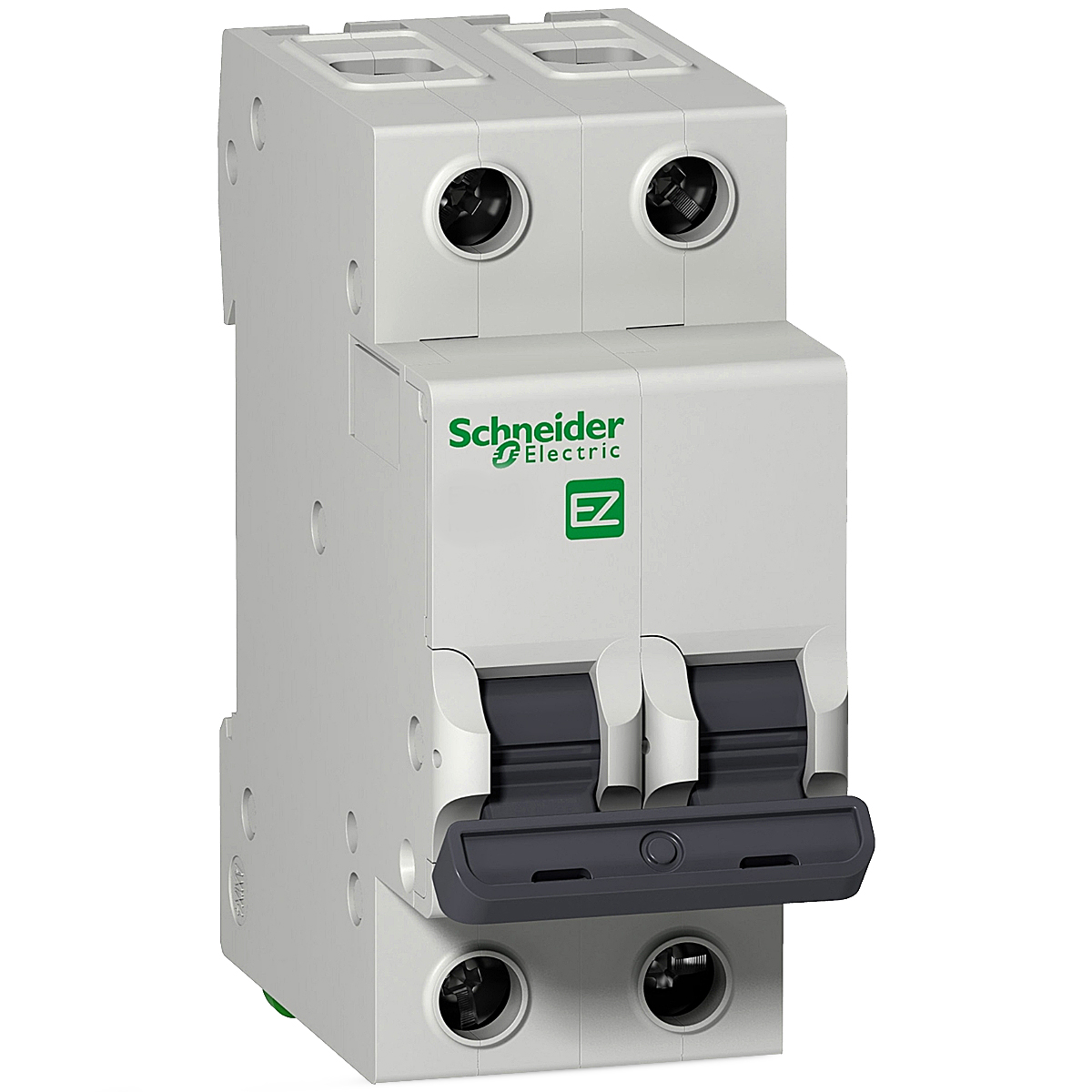

Disjuntor Mini Termomagnético Bipolar 40A Curva C Easy9 Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Mini Termomagnético Bipolar você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: EZ9F33240
ESPECIFICAÇÕES TÉCNICAS:
Número de polos protegidos: 2
[In] corrente nominal: 40 A
Tipo de rede: CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo: Corrente C
Capacidade de corte: 3000 A Icn a 400 V CA 50/60 Hz para IEC 60898-1
5000 A Icn a 220 V CA 50/60 Hz para IEC 60898-1
Adequação para isolamento:
Sim para IEC 60898-1
Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal: 400 V CA 50/60 Hz / 220 V CA 50/60 Hz
Limite de disparo magnético: 5 a 10 x pol
[Ics] capacidade de corte nominal em serviço: 3 kA 100 % x Icn a 400 V CA 50/60 Hz para IEC 60898-1
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz para IEC 60898-1
[Uimp] tensão suportável de impulso nominal: 4 kV para IEC 60898-1
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Calha DIN
Desvios de 9 mm: 4
Durabilidade mecânica: 10000 ciclos
Durabilidade elétrica: 4000 ciclos
Conexões - terminais: Terminal tipo túnel (superior ou inferior1 a 25 mm rígido
Terminal tipo túnel: (superior ou inferior1 a 16 mm flexível
Torque de aperto: 3,5 N.m superior ou inferior
