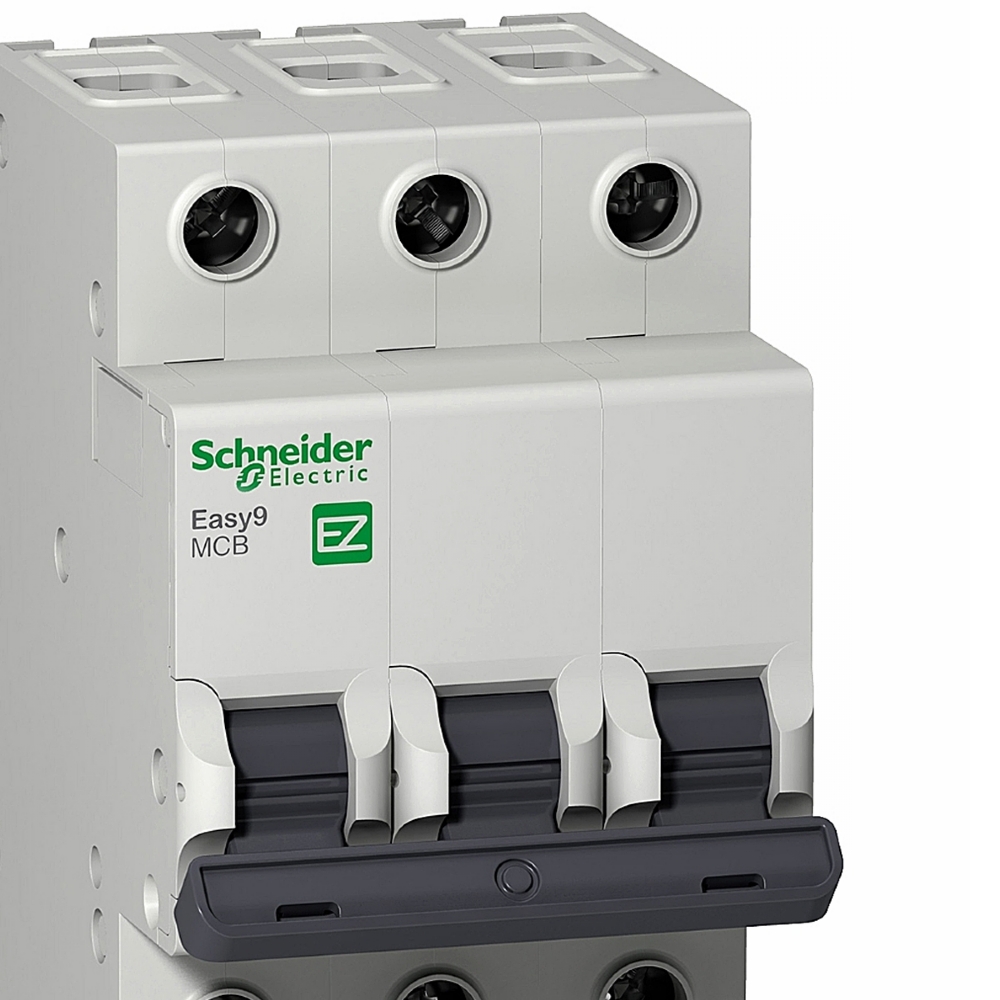

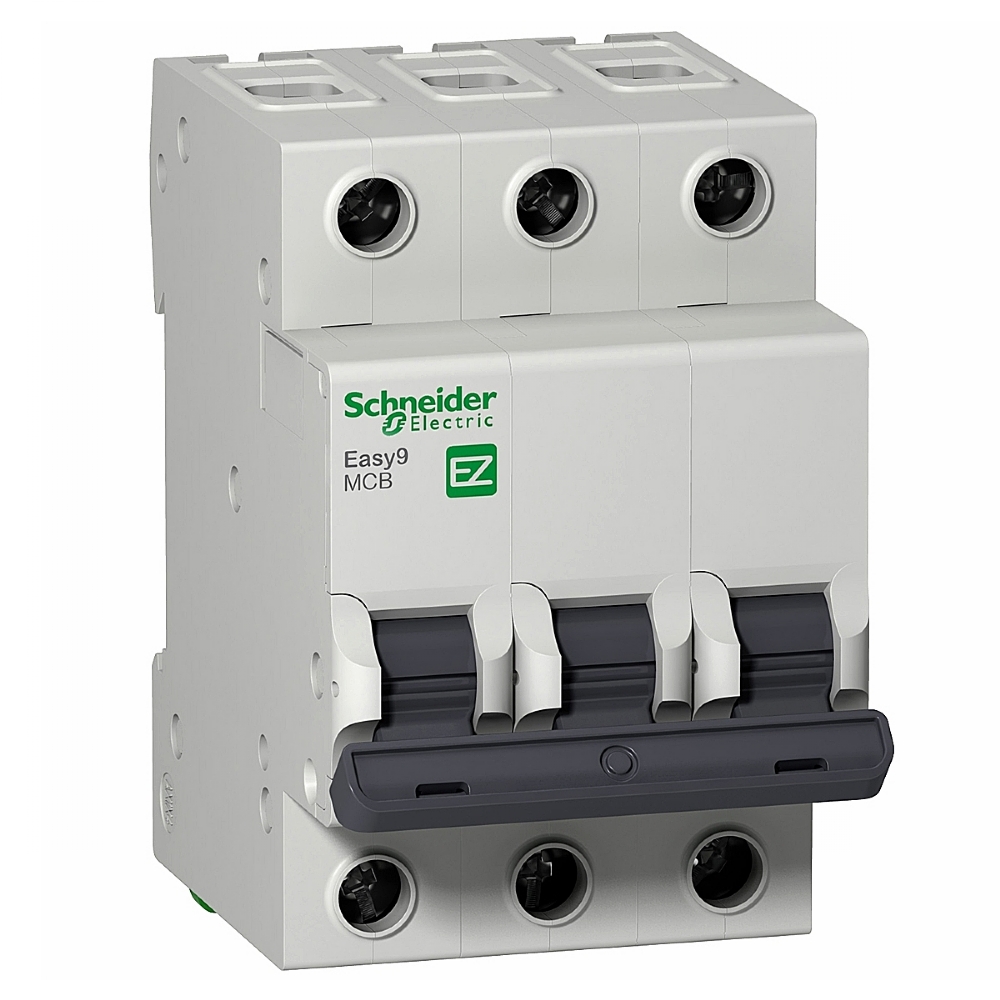

Disjuntor Din Tripolar Curva C 20a 3Ka Easy9 Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Din Tripolar Curva C Din você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: EZ9F33320
ESPECIFICAÇÕES TECNICAS:
Linha: Easy9
Aplicação do dispositivo: Distribuição
tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 3P
Número de polos protegidos: 3
Corrente nominal: 20 A
Tipo de rede: CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
Capacidade de corte:
3000 A Icn at 400 V AC 50/60 Hz conforme 60898-1
5000 A Icn at 220 V AC 50/60 Hz conforme IEC 60898-1
Adequação para isolamento: Sim conforme IEC 60898-1
Complementar:
Frequência da rede: 50/60 Hz
Tensão de operação nominal:
400 V AC 50/60 Hz
220 V CA 50/60 Hz
Limite de disparo magnético: 5-10 x pol
Capacidade de corte nominal em serviço: 3 kA 100 % x Icn at 400 V AC 50/60 Hz conforme IEC 60898-1
Tensão de isolamento nominal: 500 V CA 50/60 Hz conforme IEC 60898-1
Tensão suportável de impulso nominal: 4 kV conforme IEC 60898-1
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Calha DIN
Desvios de 9 mm: 6
Altura: 81 mm
Largura: 53,1 mm
Profundidade: 73,6 mm
Cor: Grey (RAL 7035)
Durabilidade mecânica: 10000 ciclos
Durabilidade elétrica: 4000 ciclos
Conexões - terminais:
Terminal tipo túnel (superior ou inferior) 1…25 mm² rígido
Terminal tipo túnel (superior ou inferior) 1…16 mm² Flexível
Torque de aperto: 2 N.m superior ou inferior
Meio ambiente:
Normas: IEC 60898-1
Certificações do produto: INMETRO
Grau de proteção IP: IP20 conforme IEC 60529
Graus de poluição: 2
Tropicalização: 2
Umidade relativa: 95 % at -25…60 °C
Temperatura ambiente para funcionamento: -25…60 °C
Temperatura ambiente para armazenamento: -40…85 °C
