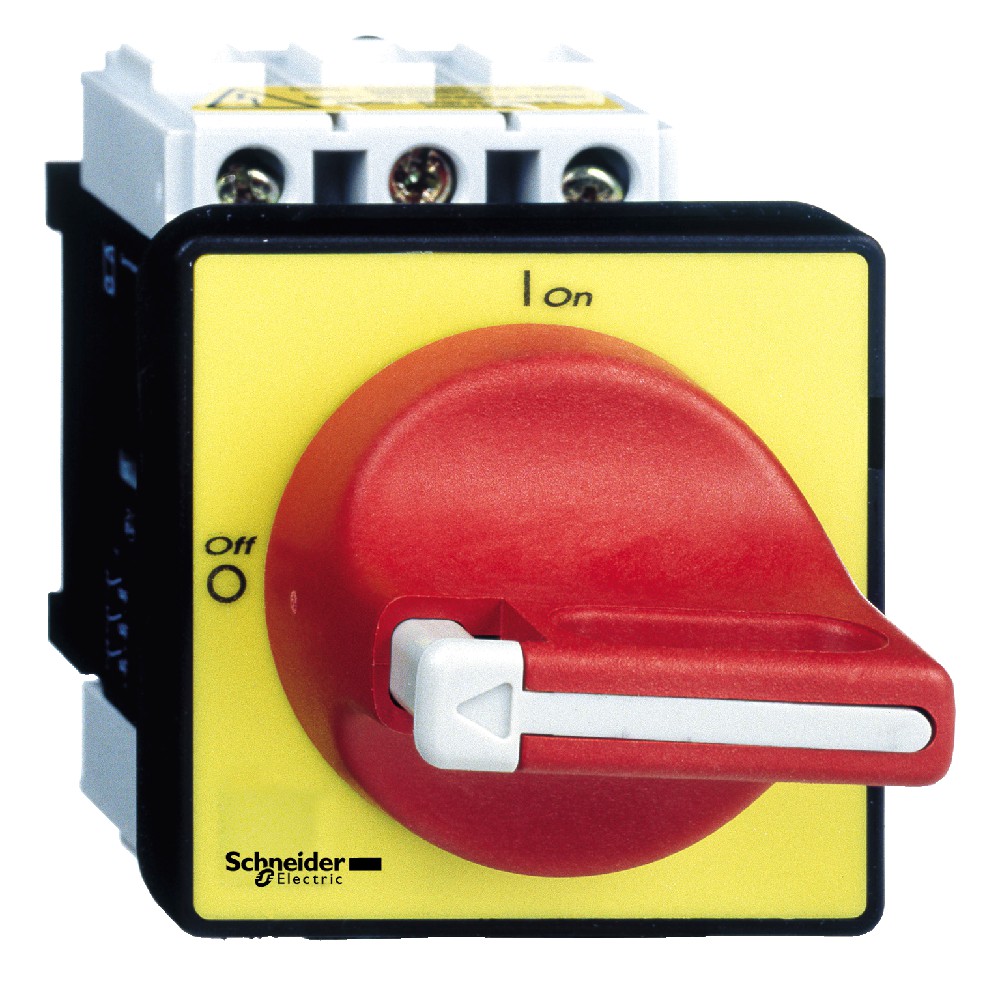

Chave Seccionadora Compacta Sob Carga 3 Polos 40A Manopla Vermelha/Amarela Vcf2 Tesys - Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com a Chave Seccionadora você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: VCF2
ESPECIFICAÇÕES TÉCNICAS:
Alcance: Tesys
Nome Do Produto: Tesys Vario
Nome Abreviado Do Dispositivo: Vcf
Tipo De Produto: Seccionador Interruptor De Paragem De Emergência
Produto: Chave Seccionadora
Modelo: Compacta
Acionamento: Sob Carga
Polos: 3 Polos
Corrente: 40a
Fixação: Topo
Tipo Atuador: Manopla
Cor Manopla: Vermelho/amarelo
Marca: Schneider
Referência: Vcf2
Linha Fabr.: Tesys Vario
Complementar:
Composição Do Dispositivo:
Interruptor
Manusear
Suporte De Montagem:
Manusear: Porta
Interruptor: Porta
Método De Montagem: Por 4 Parafusos Of Manusear
Nível De Performance: Alto Desempenho
Número De Postes: 3P
Tipo De Contato E Composição: 3 Na
[Ue] Tensão Operacional Nominal Iec: 690 V Ca 50/60 Hz
Potência Operacional Nominal Iec Em W:
11 Kw A 690 V (Ca-3)
15 Kw A 690 V (Ca-23A)
11 Kw A 400..0,415 V (Ca-3)
15 Kw A 500 V (Ca-3)
18,5 Kw A 500 V (Ca -23A)
5,5 Kw A 230 ... 240 V (Ca-3)
7,5 Kw A 230 ... 240 V (Ca-23A)
15 Kw A 400..0,415 V (Ca-23A)
[Ie] Corrente Operacional Nominal: 29 A Ca-23 Eu: 400 V
[Ith] Corrente Térmica De Ar Livre Convencional: 40 A
[Ithe] Corrente Térmica Fechada Convencional: 32 A
Capacidade De Produção (I Rms):
400 A A 400 V Ca -21A
400 A A 400 V Ca -22A
400 A A 400 V Ca -23A
Capacidade De Ruptura:
320 A A 400 V (Ac-21A)
320 A A 400 V (Ac-22A)
320 A A 400 V (Ac-23A)
Corrente Nominal De Curto-Circuito Condicional:
10 Ka A 400 V - Fusível Associado 50 A Am
10 Ka A 400 V - Fusível Associado 50 A Gg
[Icm] Capacidade Nominal De Realização De Curto-Circuito: 1 Ka A 400 V E Ipeak
[Icw] Corrente Suportável De Curto Tempo Nominal: 480 A A 400 V Duração: 1 S
[Uimp] Tensão Suportável De Impulso Nominal: 8 Kv
Adequação Para Isolamento: Sim
Tipo De Rede:
Ca
Cc
Aula De Dever Intermitente: 30
Tipo De Controlo: Punho Giratório
Estilo De Montagem Da Alça Giratória: Direto
Cor Do Punho: Vermelho
Cor Da Placa Frontal Da Alça: Amarelo
Travamento Com Alça Giratória: 1 A 3 Cadeados 4…8 Mm
Marcando: 0 - 1
Durabilidade Mecânica: 100000 Ciclos
Durabilidade Elétrica:
100000 Ciclos Ca-21
30000 Ciclos Cc-1...5
Conexão De Terminal Iec:
Circuito De Potência: Terminais De Parafuso Cabo 10 Mm² - Rigidez Do Cabo: Sólido
Circuito De Potência: Terminais De Parafuso Cabo 6 Mm² - Rigidez Do Cabo: Flexível - Com A Extremidade Do Cabo
Torque De Aperto: Circuito De Potência: 2,1 N.M - Ligar Terminais De Parafuso
Base Dimension: 60 X 60 Mm
Altura: 74 Mm
Largura: 60 Mm
Peso Do Produto: 0,25 Kg
Meio Ambiente:
Padrões: Iec 60947-3
Certificações De Produto:
Ul
Ccc
Gl
Csa
Ukca
Grau De Proteção:
Ip20 Conforme Iec 60529
Ip65
Tratamento Protetivo: Tc
Robustez Mecânica:
Vibrações 10 ... 150 Hz (1 Gn) Conforme Iec 60068-2-6
Choques 11 Ms (30 Gn) Conforme Iec 60068-2-27
Temperatura Do Ar Ambiente Para Operação: -20… 50 ° C
Resistência Ao Fogo: 960 °C Para Iec 60695-2-1
Código De Compatibilidade: Principal Chave Seccionadora
