IMAGEM MERAMENTE ILUSTRATIVA

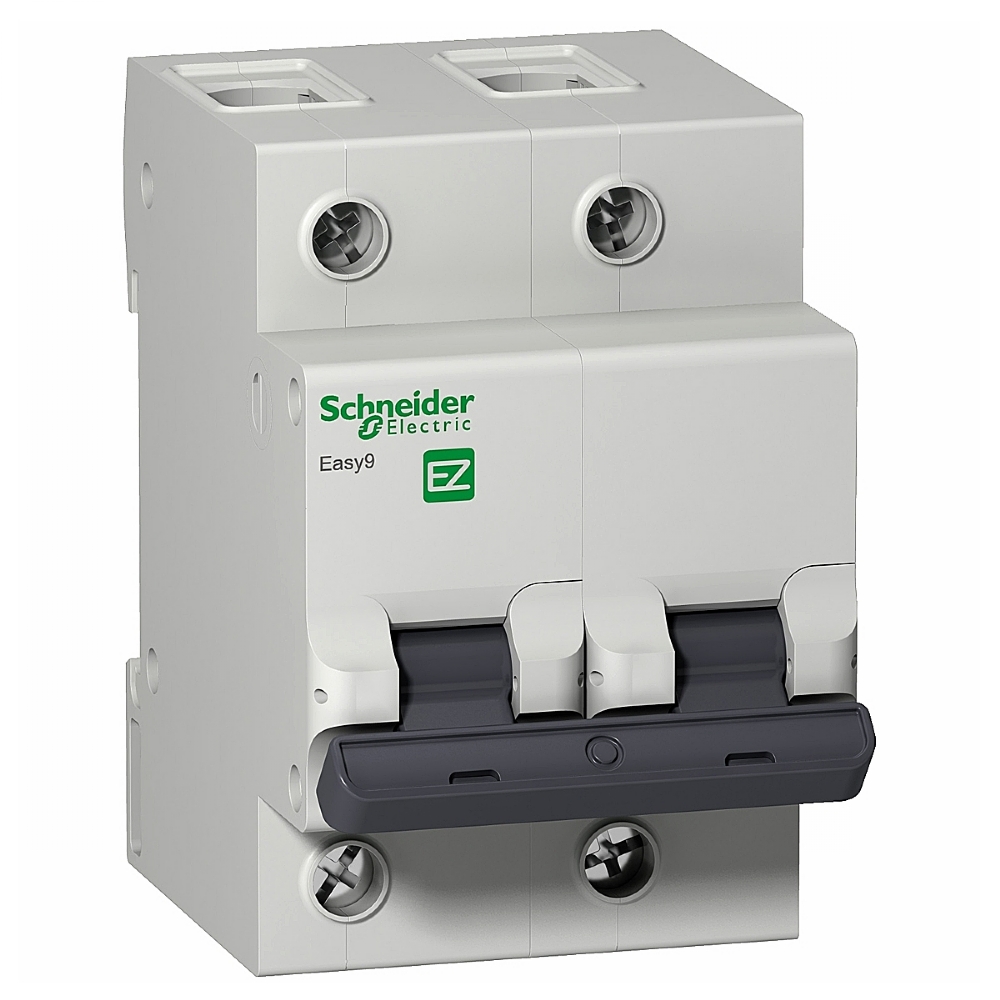

Disjuntor Mini Eletromagnético Bipolar 80A 4,5ka Curva C Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Mini Eletromagnético Bipolar você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: EZ9F33280
ESPECIFICAÇÕES TÉCNICAS:
[In] corrente nominal: 80 A
Tipo de rede: CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo Corrente C
Capacidade de corte:
3 KA Icu a 400 V CA 50/60 Hz para IEC 60947-2
4,5 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2
Categoria de uso Categoria A para IEC 60947-2
Adequação para isolamento: Sim para IEC 60947-2
Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal: 400 V CA 50/60 Hz
Limite de disparo magnético: 5 a 10 x pol
[Ics] capacidade de corte nominal em serviço: 3 kA 60 x Icu a 400 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz para IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 4 kV para IEC 60947-2
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Calha DIN
Desvios de 9 mm: 6
Durabilidade mecânica: 8500 ciclos
Durabilidade elétrica: 1500 ciclos
Conexões - terminais: Terminal tipo túnel (superior ou inferior 10 a 35 mm² flexível
Terminal tipo túnel: (superior ou inferior 10 a 35 mm² rígido
Torque de aperto: 3,5 N.m superior ou inferior
Padrões: IEC 60947-2
Certificações do produto: CE
Grau de proteção IP: IP20 para IEC 60529
Graus de poluição: 2
Tropicalização: 2
Umidade relativa 95: a -5 a 55 °C
Temperatura ambiente do ar para funcionamento: -5 a 55 °C
Temperatura ambiente do ar para armazenamento: -40 a 70 °C
