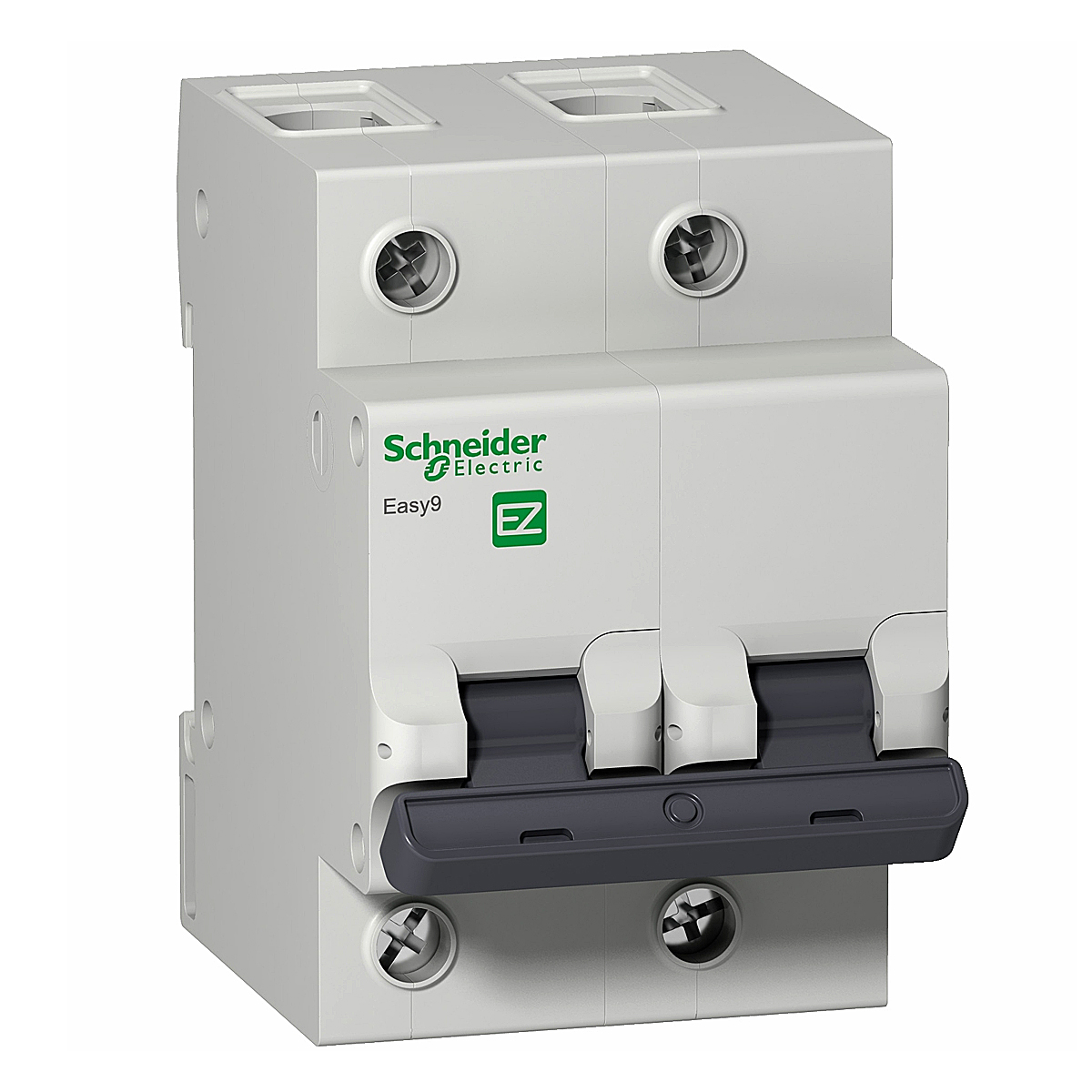

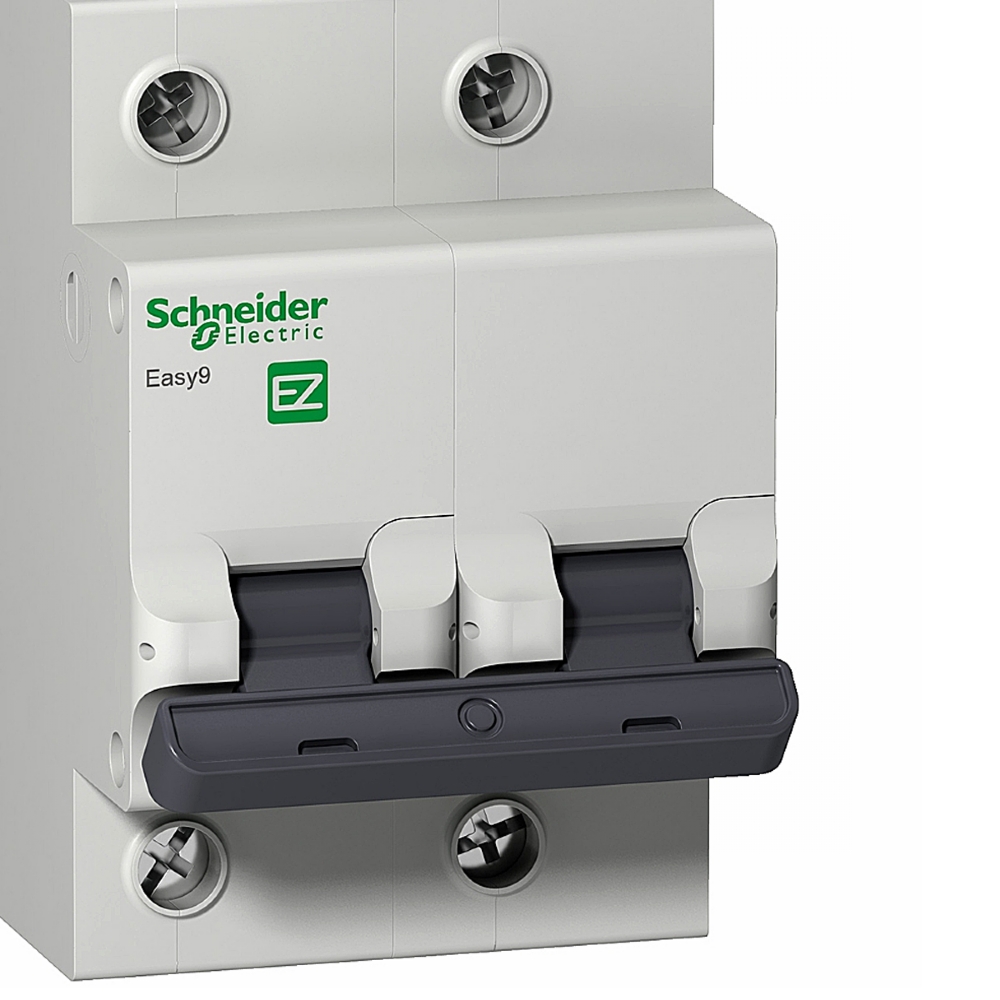

Disjuntor Mini Din Bipolar 100A Curva C 4,5Ka 230/400V EZ9F33291 - Schneider Electric

Código Fabricante: EZ9F33291

ESPECIFICAÇÕES TÉCNICAS:

linha: Easy9
Aplicação do dispositivo: Distribuição
tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 2P
número de polos protegidos: 2
[In] corrente nominal: 100 A
tipo de rede: CA
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
capacidade de corte:
3 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2
4,5 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2
categoria de uso: Categoria A conforme IEC 60947-2
adequação para isolamento: Sim conforme IEC 60947-2

Complementar:
frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal: 400 V CA 50/60 Hz
limite de disparo magnético: 5...10 x pol
[Ics] capacidade de corte nominal em serviço: 3 kA 60 % x Icu a 400 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 4 kV conforme IEC 60947-2
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
sinalização local: Sem
modo de montagem: De encaixe
suporte de montagem: Calha DIN
desvios de 9 mm: 6
altura: 81 mm
largura: 54 mm
profundidade: 73,6 mm
cor: Cinza (RAL 7035)
durabilidade mecânica: 8500 ciclos
durabilidade elétrica: 1500 ciclos
conexões - terminais:
Terminal tipo túnel (superior ou inferior) 10…35 mm² Flexível
Terminal tipo túnel (superior ou inferior) 10…35 mm² rígido
torque de aperto: 3,5 N.m superior ou inferior

Meio ambiente:
Normas: IEC 60947-2
Certificações do produto: CE
grau de proteção IP: IP20 conforme IEC 60529
graus de poluição: 2
tropicalização: 2
umidade relativa: 95 % a -5…55 °C
temperatura ambiente para funcionamento: -5…55 °C
temperatura ambiente para armazenamento: -40…70 °C

Garantia do Fabricante: 3 Meses.
