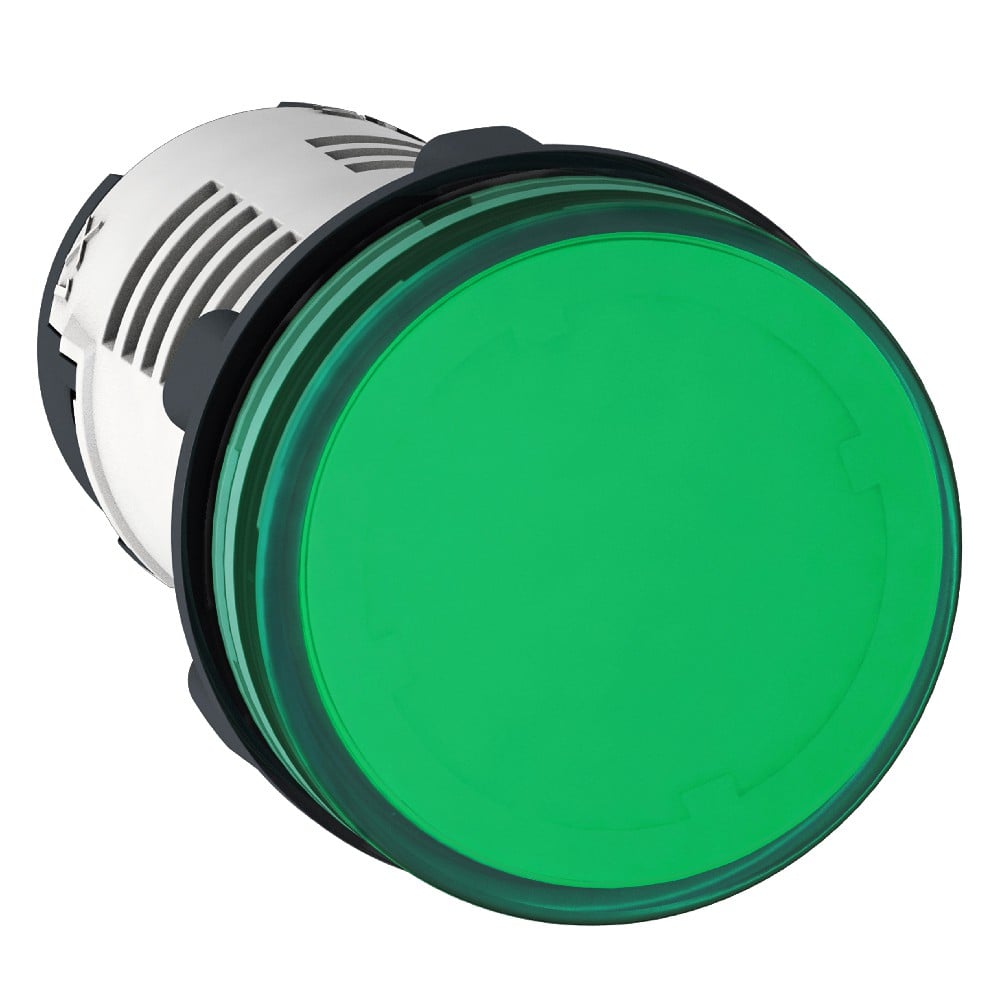

Sinalizador Monobloco Redondo Led Verde 24vcc Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Sinalizador Monobloco Led Verde 24vcc você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: XB7EV03BP
ESPECIFICAÇÕES TECNICAS:
Marca: Schneider Electric
linha de produto: Harmony XB7
tipo de produto ou componente: Sinalizador
Produto: sinaleiro
Tipo: monobloco
Modelo: redondo
Acabamento: plastico
Cor: verde
diâmetro de montagem: 22 mm
formato do cabeçote da unidade de sinalização: Redondo
Cor da pastilha ou da lente: Verde
fonte de luz: LED
Base da lâmpada: LED integral
Tensão nominal de alimentação [Us]: 24 V AC/DC 50/60 Hz
Apresentação do dispositivo: Produto monobloco
Complementar:
altura: 29 mm
largura: 29 mm
profundidade: 54 mm
descrição dos terminais ISO nº 1: (X1-X2)PL
Peso líquido: 0,02 kg
Montagem do dispositivo: Furo de fixação - diâmetro: 22,5 mm 22.3 +0.4/0 conforme EN/IEC 60947-5-1
centro de fixação:
>= 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm
>= 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm
modo de fixação: Porca de fixação abaixo do cabeçote: 2…2,4 N.m
Conexões - terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
torque de aperto: 0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso:
Cruzado compatível com JIS Nº 1 chave de fendas
Cruzado compatível com Philips Nº 1 chave de fendas
Cruz compatível com chave de fenda pozidriv No 1
Compatível com fenda com chave de fenda plana de Ø 4 mm
Compatível com fenda com chave de fenda plana de Ø 5,5 mm
[Ui] tensão nominal de isolação: 250 V (graus de poluição 3) conforme EN/IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV EN/IEC 60947-1
tipo de sinalização: Contínuo
limites de tensão de alimentação: 19,2…30 V CC / 21,6…26,4 V CA
Consumo de corrente: 20...27 mA
vida útil: 70000 H Com tensão nominal e 25 °C
Meio ambiente:
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -25…70 °C
categoria de sobretensão: Classe II conforme IEC 60536
grau de proteção IP:
IP20 conforme IEC 60529 (Face traseira)
IP65 conforme IEC 60529 (Face frontal)
grau de proteção NEMA: NEMA 4 conforme UL 50 E / NEMA 12 conforme UL 50 E
Normas: UL 508 / JIS C8201-5-1 / CSA C22.2 No 14 / EN/IEC 60947-5-1 / EN/IEC 60947-1 / JIS C8201-1
resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque: 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
compatibilidade eletromagnética: Emissão por campo perturbadorClasse B conforme EN 55011
