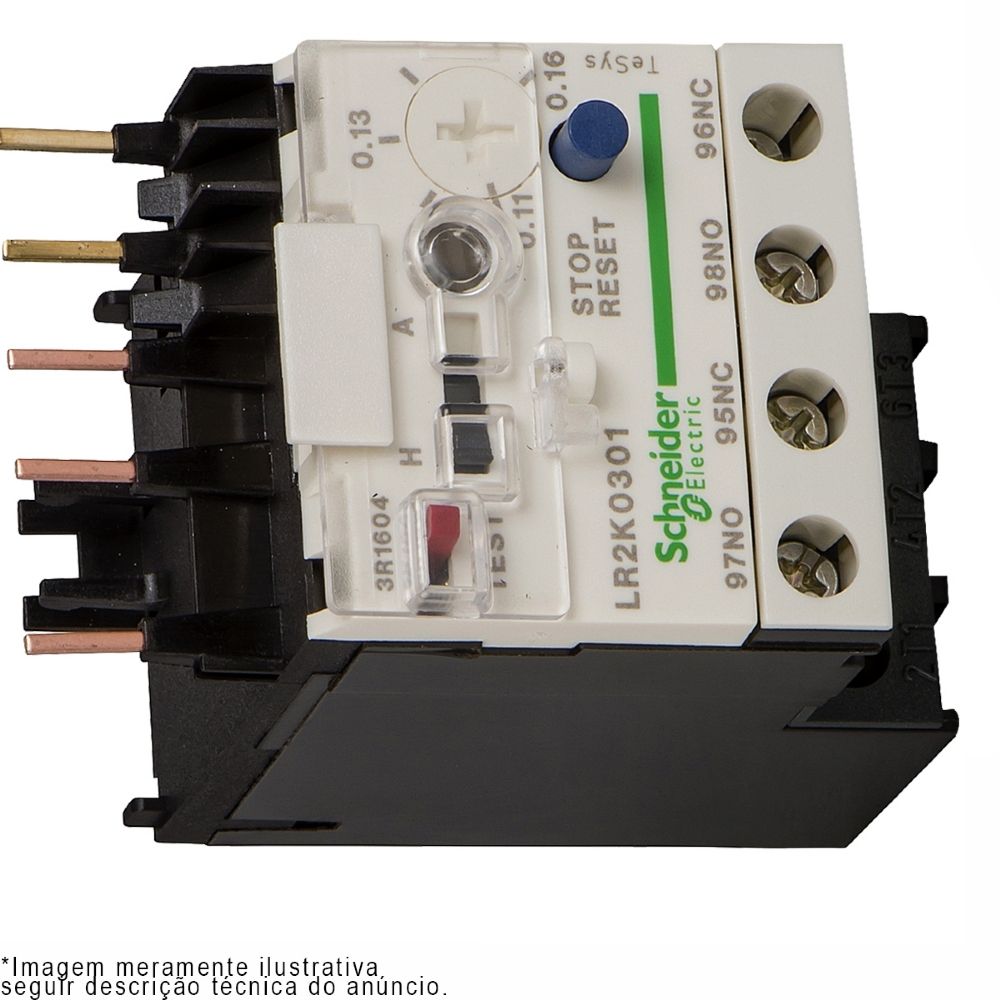

Relé Térmico Tesys K Classe 10 0.8-1.2a 1Na+1Nf LR2K0306 Schneider Electric
CARACTERÍSTICAS:
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé Térmico, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 18 Meses.
Código Fabricante: LR2K0306
ESPECIFICAÇÕES TÉCNICAS:
Linha: TeSys
Nome do produto: TeSys LRK
Tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LR2K
Aplicação de relé: Proteção do motor
Compatibilidade do produto: LC1K / LC7K / LP4K / LP1K
Tipo de rede: CA / CC
Classe do disparo de sobrecarga: Classe 10A conforme IEC 60947-4-1
Linha de ajuste de proteção térmica: 0,8-1,2 A
[Ui] tensão de isolamento nominal:
Circuito de alimentação: 690 V em conformidade com BS 4941
Circuito de alimentação: 690 V em conformidade com IEC 60947
Circuito de alimentação: 750 V em conformidade com VDE 0110 grupo C
Circuito de potência: 600 V para CSA C22.2 No 14
Complementar:
Frequência da rede: <= 400 Hz
Suporte de montagem:
Sob o contator
Placa, com acessórios específicos
Trilho, com acessórios específicos
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 6 A para circuito de sinalização
[Ue] tensão de operação nominal:
690 V para circuito de energia
690 V AC AC-15 para circuito de sinalização
250 V DC DC-13 para circuito de sinalização
Classificação do fusível associado:
6 A gG para circuito de sinalização em conformidade com VDE 0660
6 A gG para circuito de sinalização em conformidade com IEC 60947
[Uimp] tensão nominal de impulso suportada: 6 kV
Dissipação de alimentação por polo: 2 W
Sensibilidade da falha de fase: Sim para IEC 60947-4-1
Sinalização local: Indicador de viagem (Amarelo)
Tipo de controle:
Botão vermelho: função de teste de viagem
Botão azul: parar e reinicialização manual
chave seletora: reset manual ou automático
Conexões - terminais:
Terminais de grampo de parafuso 1 cabo (s) 1,5… 4 mm²sólido
Terminais de grampo de parafuso 2 cabo (s) 1,5… 4 mm²sólido
Terminais de grampo de parafuso 1 cabo (s) 0,75… 4 mm²flexíveis sem extremidade do cabo
Terminais de grampo de parafuso 2 cabo (s) 0,75… 4 mm²flexíveis sem extremidade do cabo
Terminais de grampo de parafuso 1 cabo (s) 0,34… 2,5 mm²flexíveis com extremidade do cabo
Terminais de grampo de parafuso 2 cabo (s) 0,34… 1,5 mm²flexíveis com a extremidade do cabo
torque de aperto:
1,3 N.m - em terminais de grampo de parafuso - com chave de fenda Philips No 2
1,3 N.m - em terminais de grampo de parafuso - com chave de fenda plana Ø 6 mm
Meio ambiente:
Normas: NF C 63-650 / IEC 60947 / BS 4941 / VDE 0660
Certificações do produto: CSA / UL
Tratamento de proteção: TC conforme IEC 60068 / TC conforme DIN 50016
Grau de proteção IP: IP2x conforme IEC 60529
Temperatura ambiente do ar para funcionamento:
-20… 55 ° C sem redução em conformidade com IEC 60947
-30… 60 ° C com desclassificação em conformidade com IEC 60947
Temperatura ambiente para armazenamento: -40… 70 ° C
Altitude de funcionamento: 2000 m sem redução
Resistência a incêndios: 850 ° C conforme IEC 60695-2-1
Retardamento de chamas:
V1 em conformidade com UL 94
Requisito 2 em conformidade com a NF F 16-101
Requisito 2 em conformidade com a NF F 16-102
