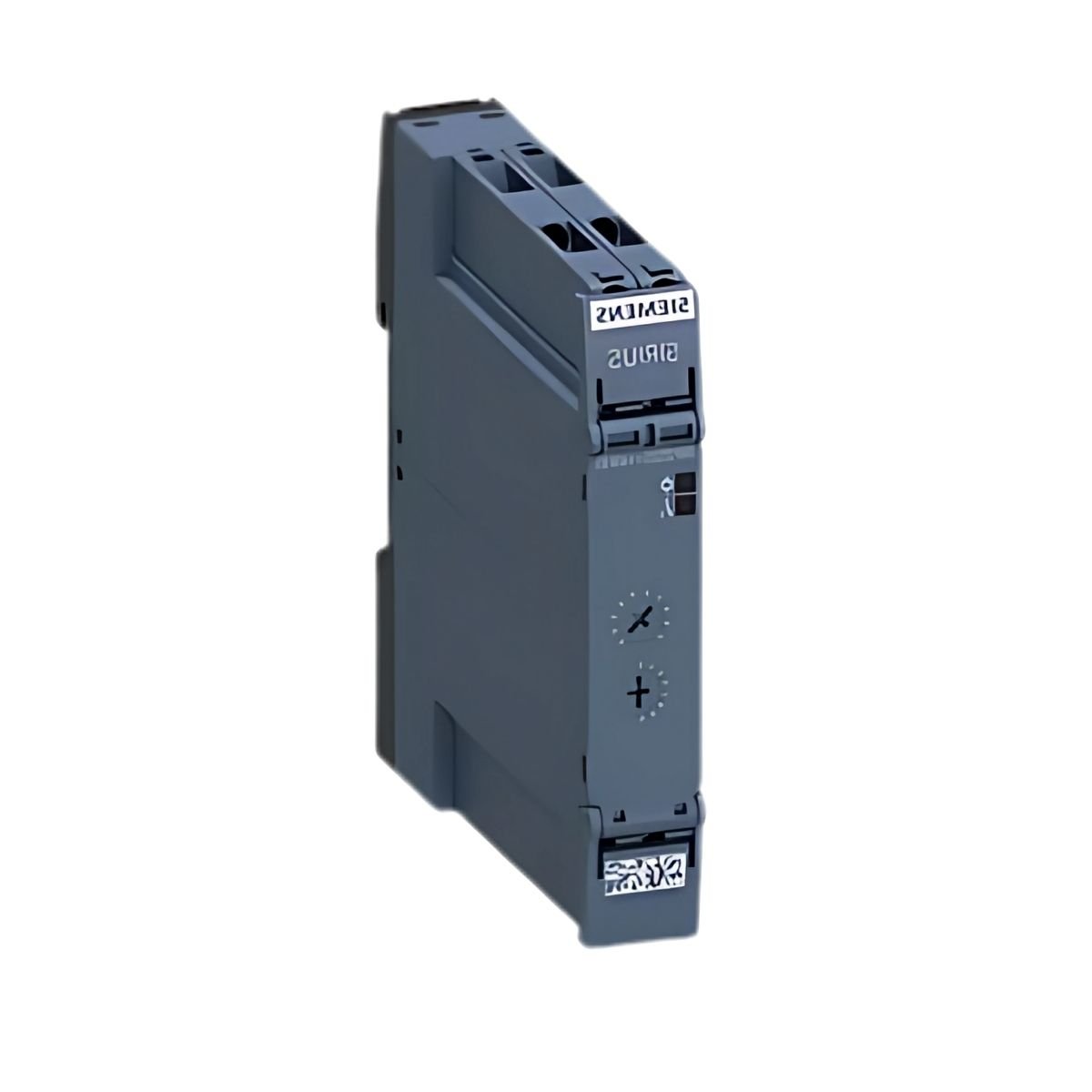

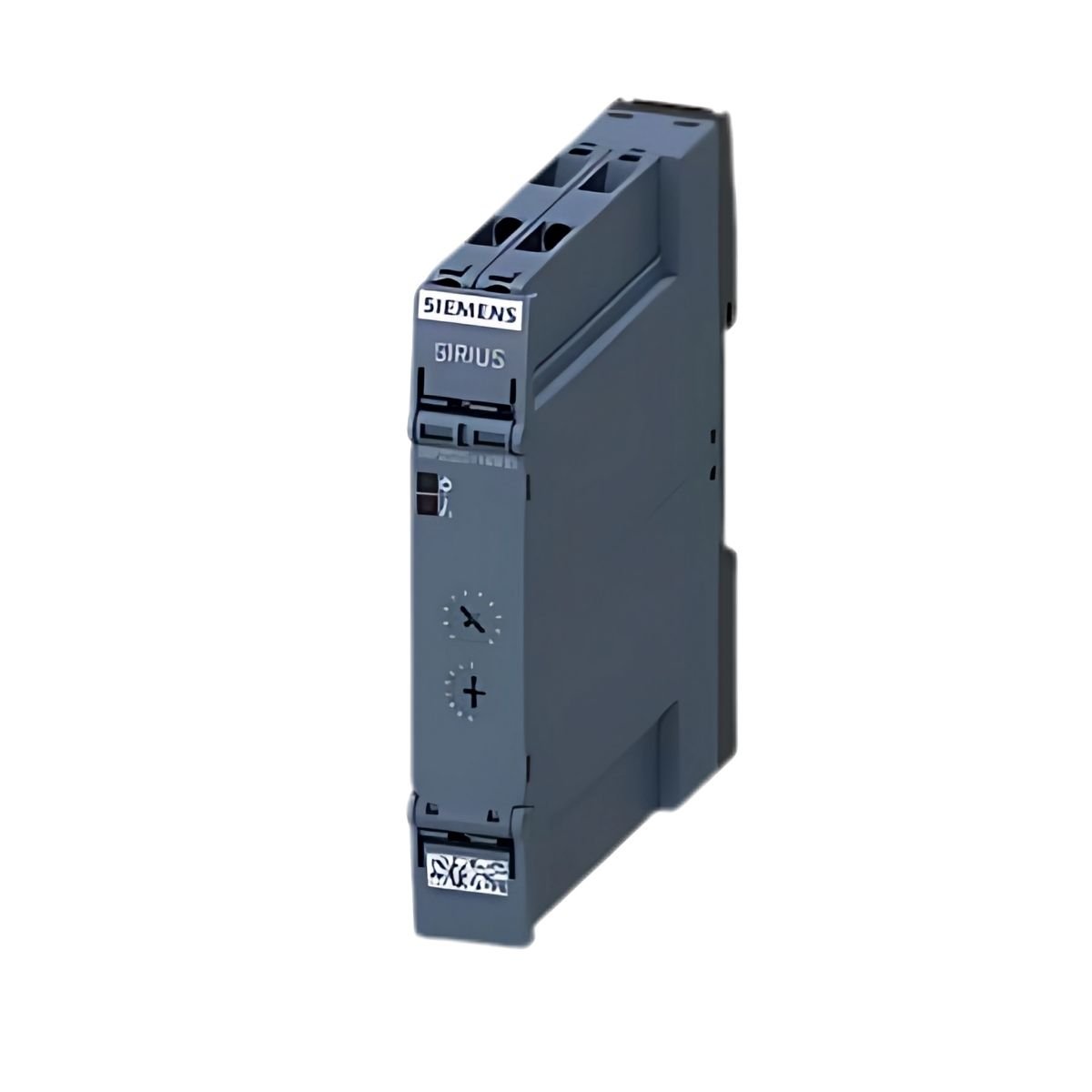

Rele Temporizador Eletrônico Retardo Energização 1Naf - Siemens
CARACTERÍSTICAS:
- Relé Temporizador Eletrônico: Utiliza tecnologia eletrônica para controle de tempo, proporcionando alta precisão e confiabilidade.
- Função de Retardo de Energização: O relé é configurado para retardo de energização, permitindo o atraso na aplicação de energia ao circuito após o acionamento.
- 1Naf (Normalmente Aberto, com Retardo de Energização): Um contato normalmente aberto que se fecha após o tempo de retardo definido, acionando o circuito.
- Precisão e Ajustável: O tempo de retardo pode ser ajustado para diferentes intervalos, oferecendo flexibilidade para diversas aplicações.
- Tensão de Operação: Compatível com diversas tensões, ideal para sistemas industriais e comerciais.
- Frequência de Operação: Projetado para operar em frequências típicas de 50/60Hz.
- Construção e Durabilidade: Compacto e robusto, o relé tem alta durabilidade, ideal para ambientes industriais com alta demanda de operação.
- Facilidade de Instalação: Geralmente, é instalado em painéis elétricos e pode ser montado em trilhos DIN para facilitar a instalação.
- Normas e Certificações: Atende a diversas normas de segurança e qualidade, como IEC, UL e outras certificações internacionais.
APLICAÇÃO:
- Controle de Sequência de Ligação: Para atrasar a energização de equipamentos e evitar sobrecargas ou picos de corrente em sistemas de arranque.
- Proteção de Motores Elétricos: Previne o acionamento imediato de motores, energizando-os após um curto intervalo para evitar danos.
- Sistemas de Iluminação: Usado em circuitos de iluminação para controlar o retardo na ativação de lâmpadas e dispositivos.
- Controle de Equipamentos em Automação Industrial: Usado em processos automatizados que exigem retardo entre a energização de componentes.
- Controle de Bombas e Ventiladores: Pode ser usado para atrasar a energização de bombas ou ventiladores, garantindo que outros processos aconteçam primeiro.
- Proteção contra Sobrecarga: Em sistemas de controle de alta potência, para evitar a energização de circuitos durante condições não ideais.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.

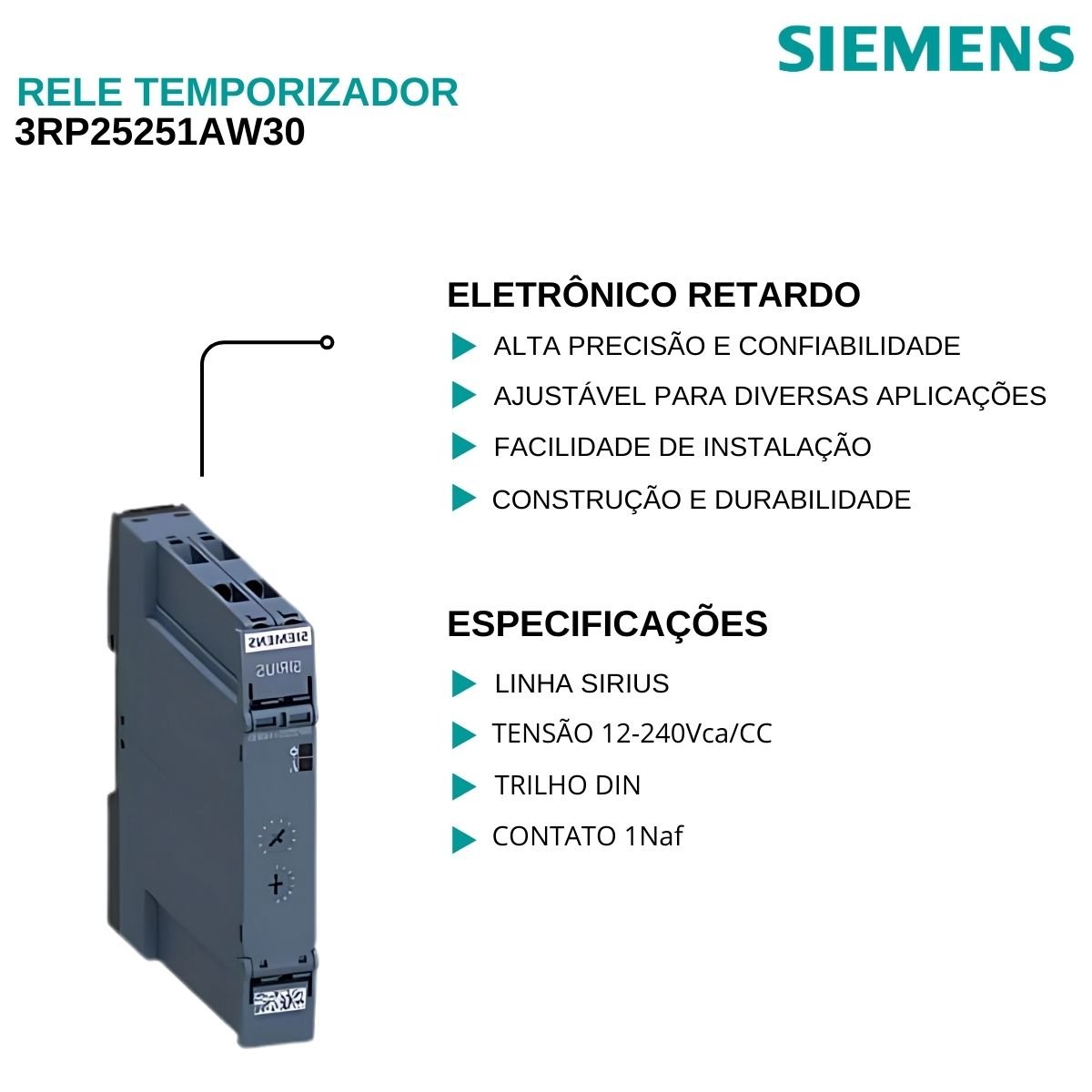

ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3Rp25251Aw30
Linha Fabr.: Sirius
Rele Temporizador
Tipo: Eletrônico
Função: Retardo Energização
Escala: 0,05Seg-100H
Saída/Contato: 1 Spdt (1Naf)
Tensão (V): 12-240Vca/Cc
Montagem: Trilho Din
Marca do produto: SIRIUS
Designação do produto: Relé de temporização
Design do produto operação: Lenta
Designação de tipo de produto: 3RP25
Dados técnicos gerais
Componente do produto
- Saída de relé: Sim
- Saída semicondutora: Não
Extensão do produto necessária controle remoto: Não
Extensão do produto controle remoto opcional: Não
Perda de potência [W] máximo: 2 W
Tensão de isolamento para categoria de sobretensão III de acordo com IEC 60664 com grau de poluição 3 valor nominal: 300V
Tensão de teste para teste de isolamento: 2,5 kV
Grau de poluição: 3
Valor nominal da resistência à tensão de surto: 4 000 V
Resistência ao choque de acordo com IEC 60068-2-27: 11g / 15 ms
Resistência à vibração de acordo com IEC 60068-2-6: 10 ... 55 Hz / 0,35 mm
Vida útil mecânica (ciclos operacionais) típico: 10.000.000
Resistência elétrica (ciclos operacionais) em AC-15 a 230 V típico: 100.000
Tempo ajustável: 0,05 s ... 100 h
Precisão relativa de ajuste em relação ao valor final da escala: 5%; +/-
Corrente térmica: 5 A
Tempo de recuperação: 250 ms
Código de referência de acordo com IEC 81346-2: K
Precisão de repetição relativa: 1%; +/-
Influência da temperatura ambiente: 1% em toda a faixa de temperatura até o tempo de execução definido
Influência da fonte de alimentação: 1% em toda a faixa de tensão para o tempo de execução definido
Proibição de Substâncias (Data): 12/09/2014
Nome da substância SVHC Monóxido de chumbo (óxido de chumbo): - 1317-36-8
Peso: 0,135 kg
Circuito de controle/Controle
Tipo de tensão da tensão de alimentação de controle AC/DC
Tensão de alimentação de controle 1 em CA
- A 50 Hz: 12 ... 240 V
- A 60 Hz: 12 ... 240 V
Frequência de tensão de alimentação de controle 1: 50 ... 60 Hz
Tensão de alimentação de controle 1 em DC: 12 ... 240 V
Compatibilidade eletromagnética
EMC emitiu interferência de acordo com IEC 61812-1 ambiente A (setor industrial)
A imunidade EMC de acordo com IEC 61812-1 corresponde ao grau de severidade: 3
Interferência conduzida
- Devido a explosão de acordo com IEC 61000-4-4 Conexão de rede de 2 kV / conexão de controle de 1 kV
- Devido a surto condutor-terra de acordo com IEC 61000-4-5 2 kV
- Devido a sobretensão condutor-condutor de acordo com IEC 61000-4-5: 1kV
Interferência baseada em campo de acordo com IEC 61000-4-3: 10 V/m
Descarga eletrostática de acordo com IEC 61000-4-2: descarga de contato de 4 kV / descarga de ar de 8 kV
Dados relacionados à segurança
Categoria de acordo com EN 954-1: nenhum
Segurança Elétrica
Classe de proteção IP na parte frontal de acordo com IEC 60529: IP20
Tipo de isolamento: Isolamento básico
Conexões/Terminais
Terminal removível do componente do produto para auxiliar e circuito de controle: Sim
Tipo de conexão elétrica para terminais tipo parafuso do circuito auxiliar e de controle
Tipo de seções transversais de condutores conectáveis
- sólido 1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
- trançado fino com processamento final do núcleo: 1x (0,5 ... 4 mm²), 2x (0,5 ... 1,5 mm²)
- para cabos AWG sólidos: 1x (20 ... 12), 2x (20 ... 14)
- para cabos AWG trançados: 1x (20 ... 12), 2x (20 ... 14)
Seção transversal do condutor conectável
- Sólido: 0,5 ... 4 mm²
- Trançado fino com processamento final do núcleo: 0,5 ... 4 mm²
Número AWG como cruz de condutor conectável codificada seção
- sólido: 20...12
- encalhado: 20...14
Torque de aperto: 0,6 ... 0,8 N·m
desenho da rosca do parafuso de conexão: M3

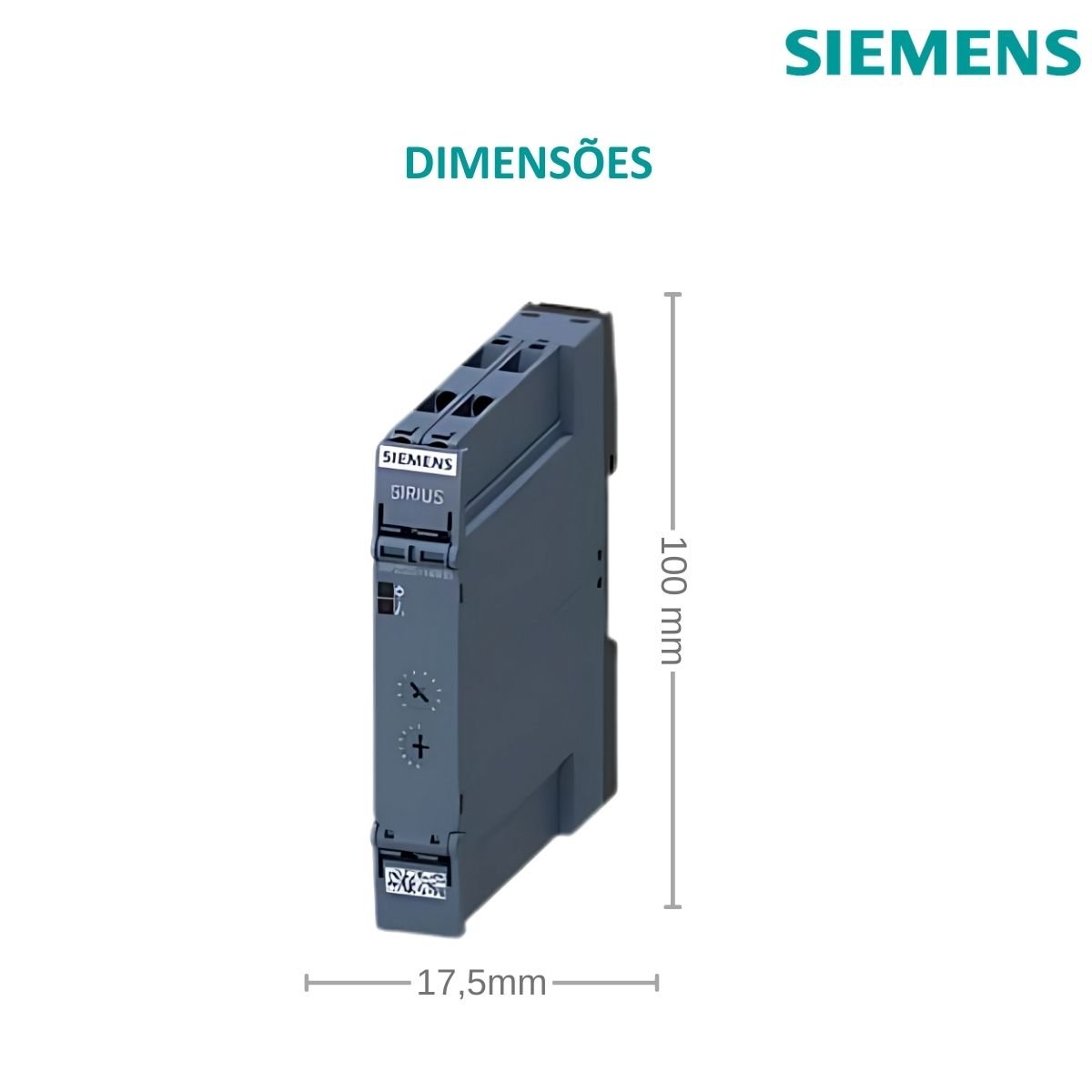

Instalação/montagem/dimensões:
Posição de montagem qualquer
Método de fixação parafuso e montagem por encaixe em trilho DIN de: 35 mm
Altura: 100 mm
Largura: 17,5 mm
Profundidade: 90 mm
