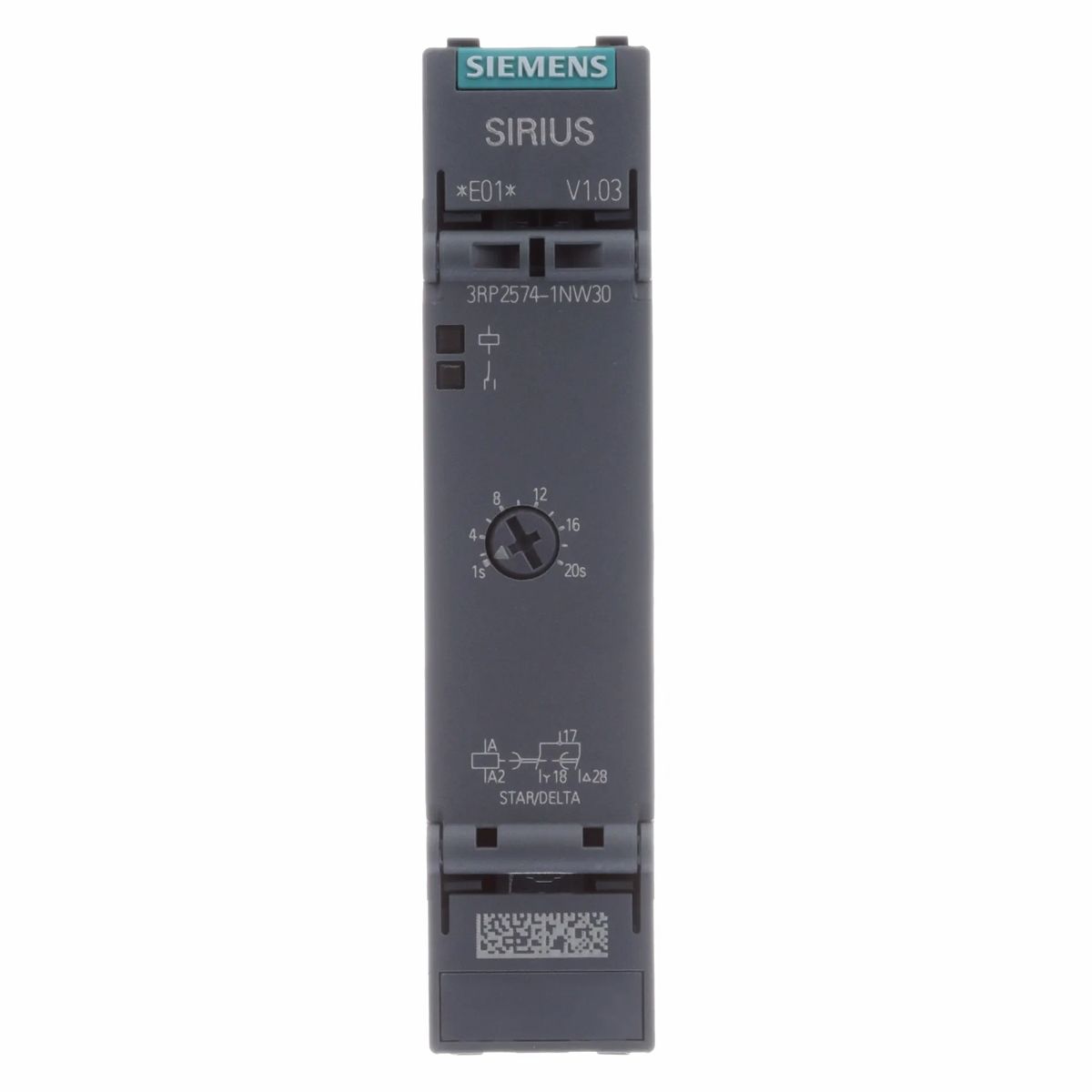

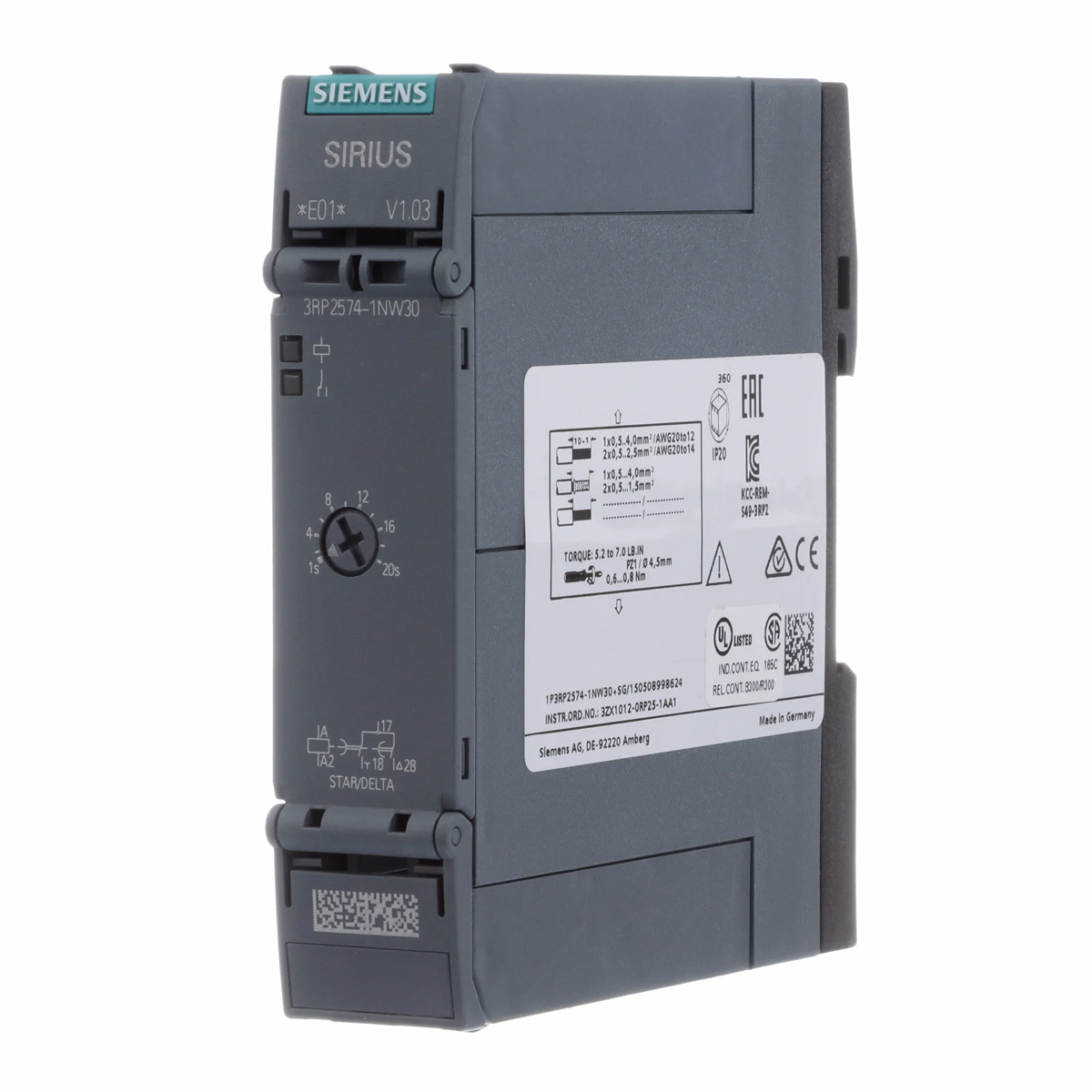

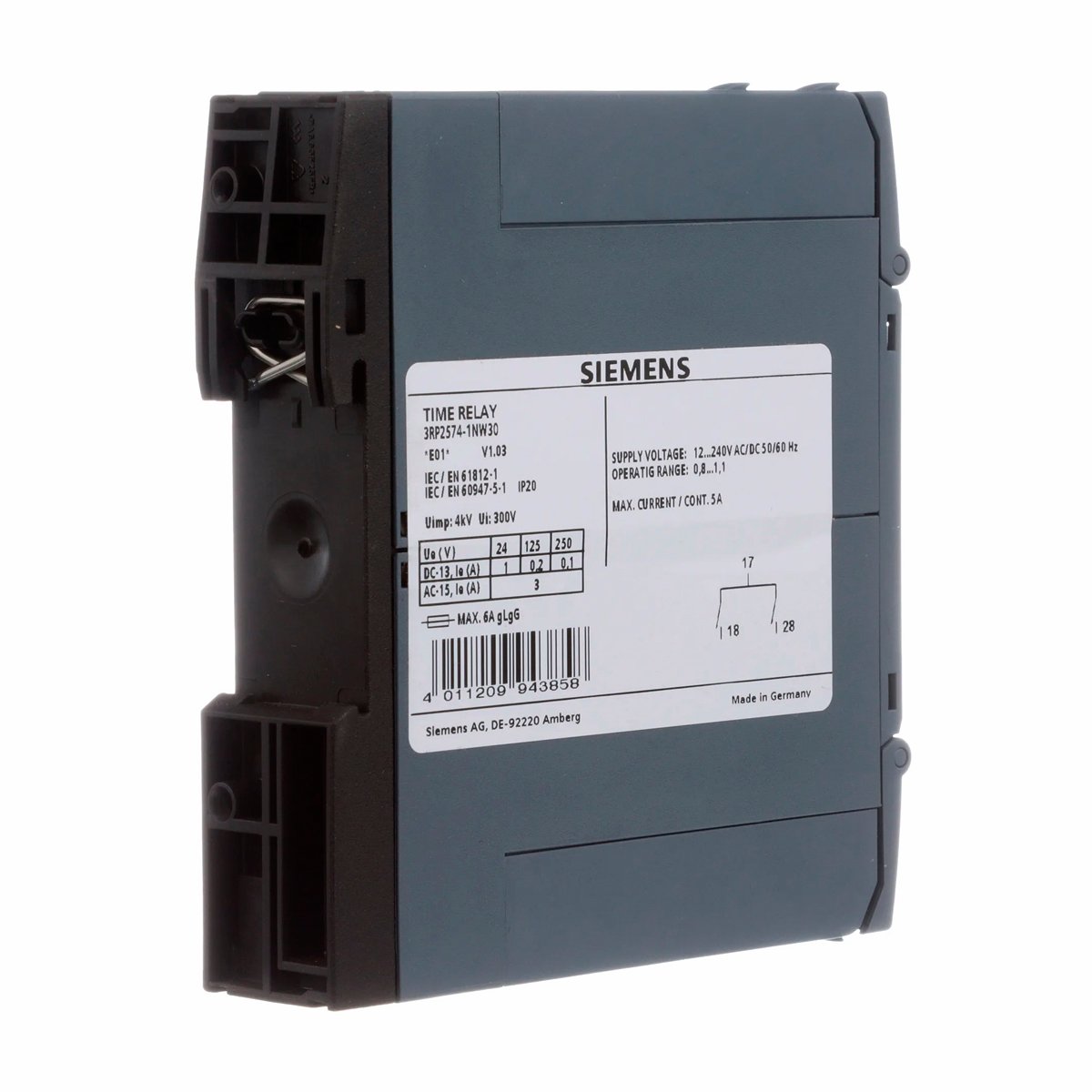

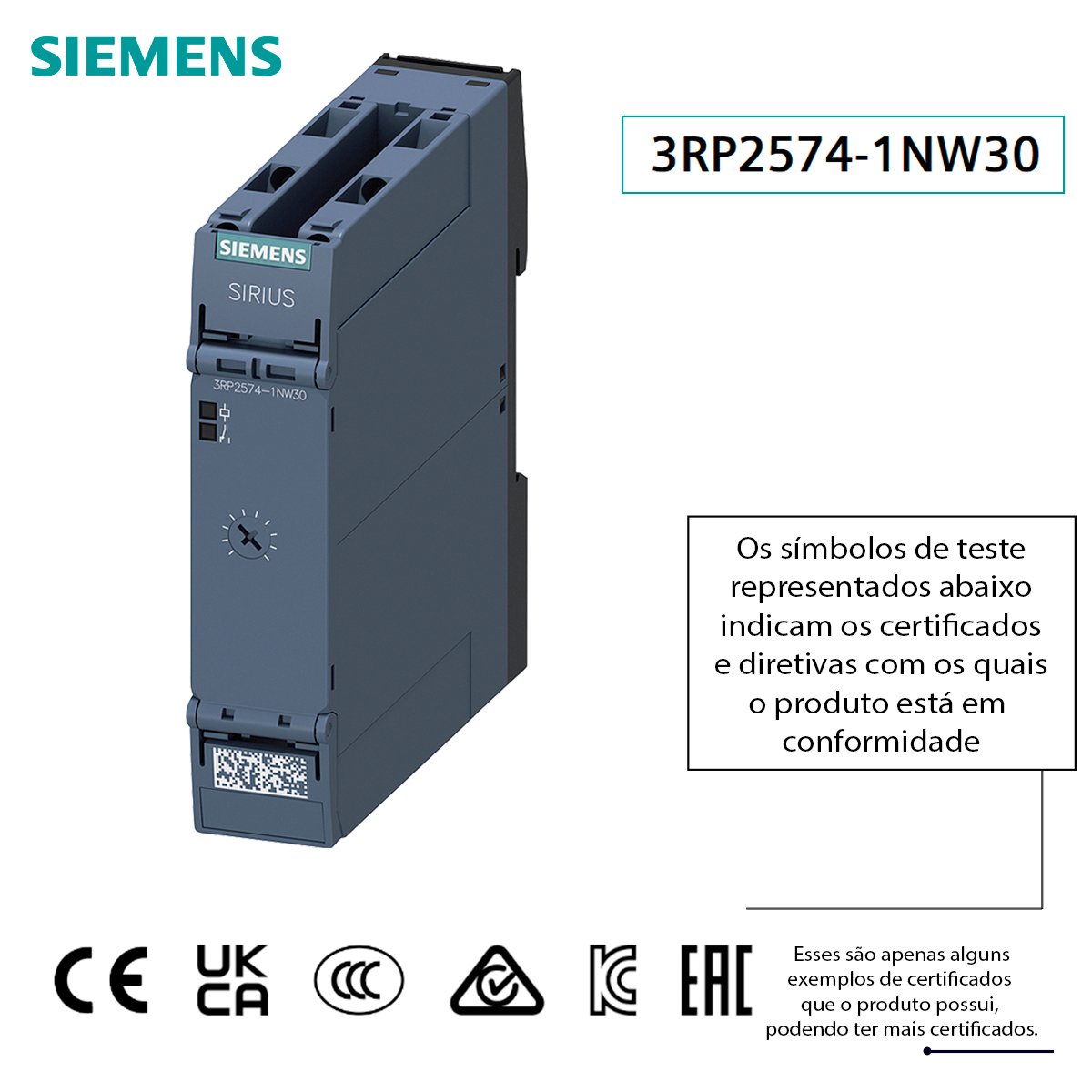

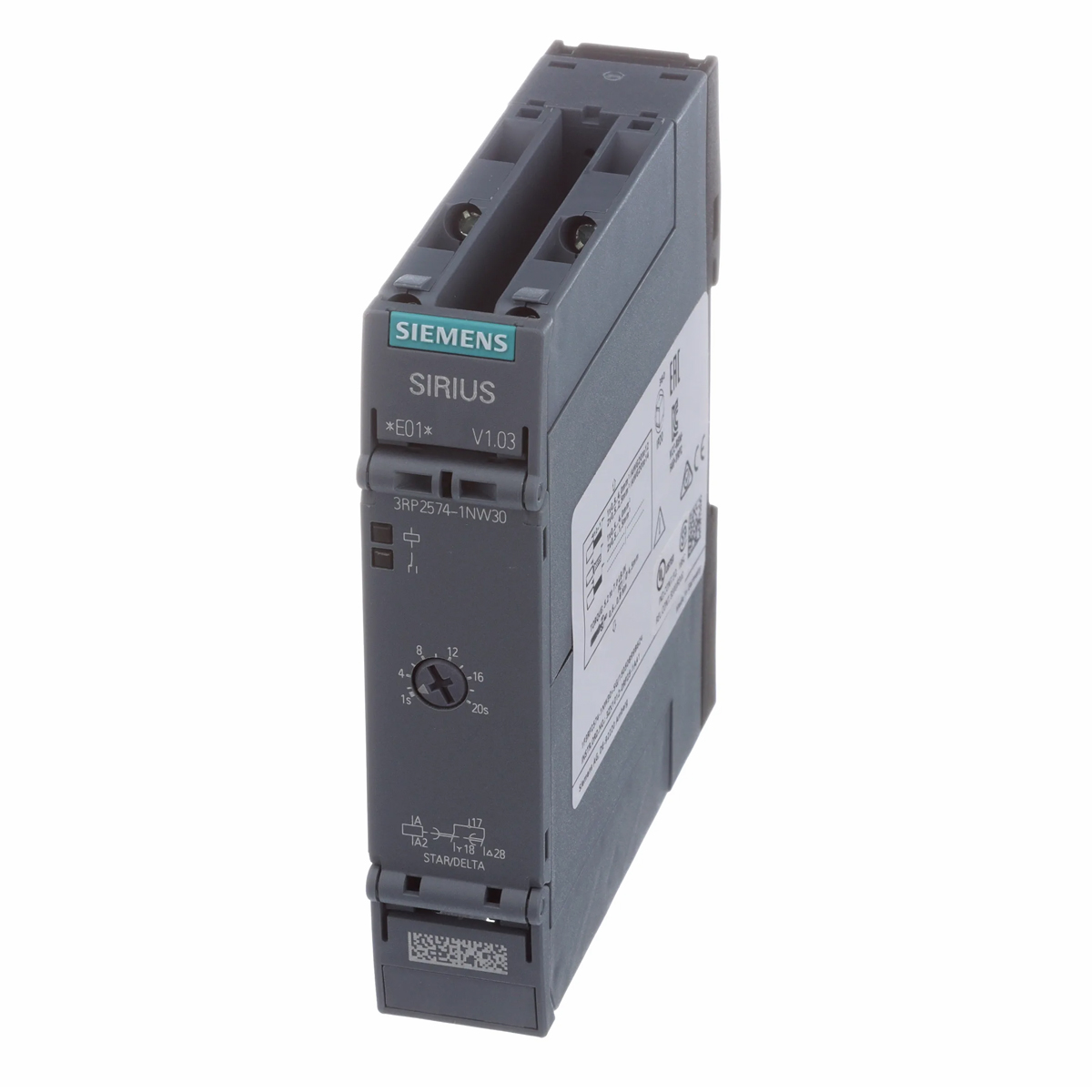

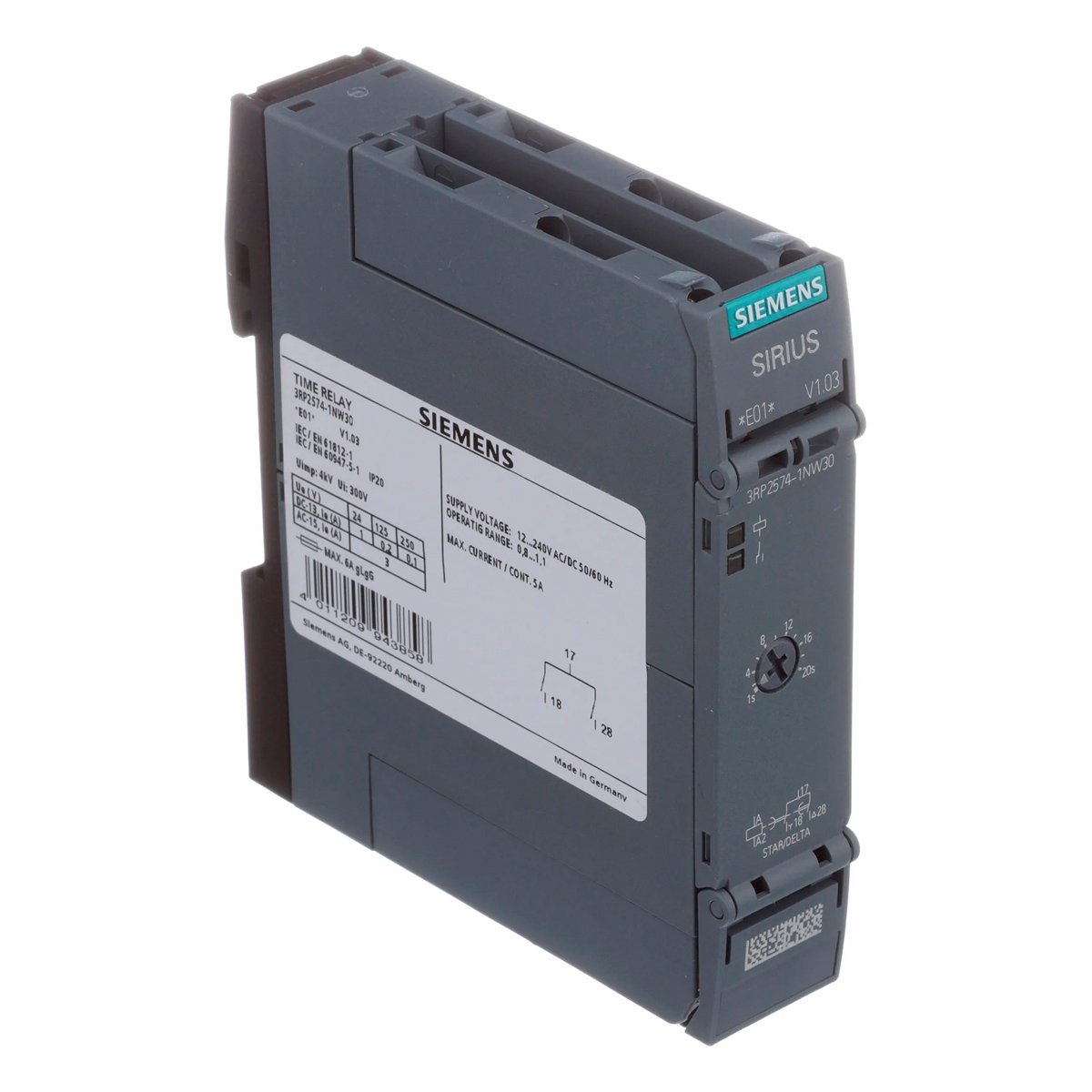

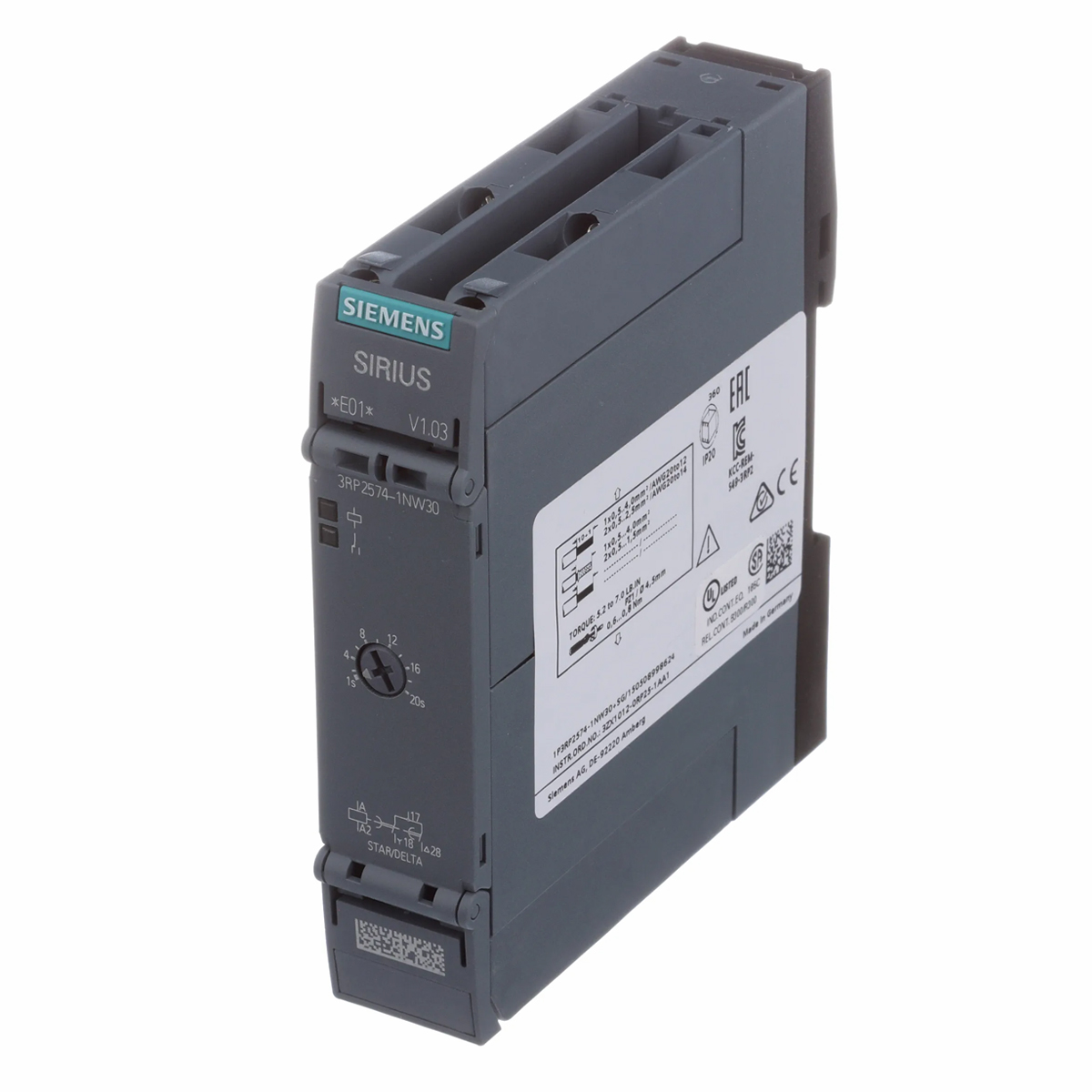

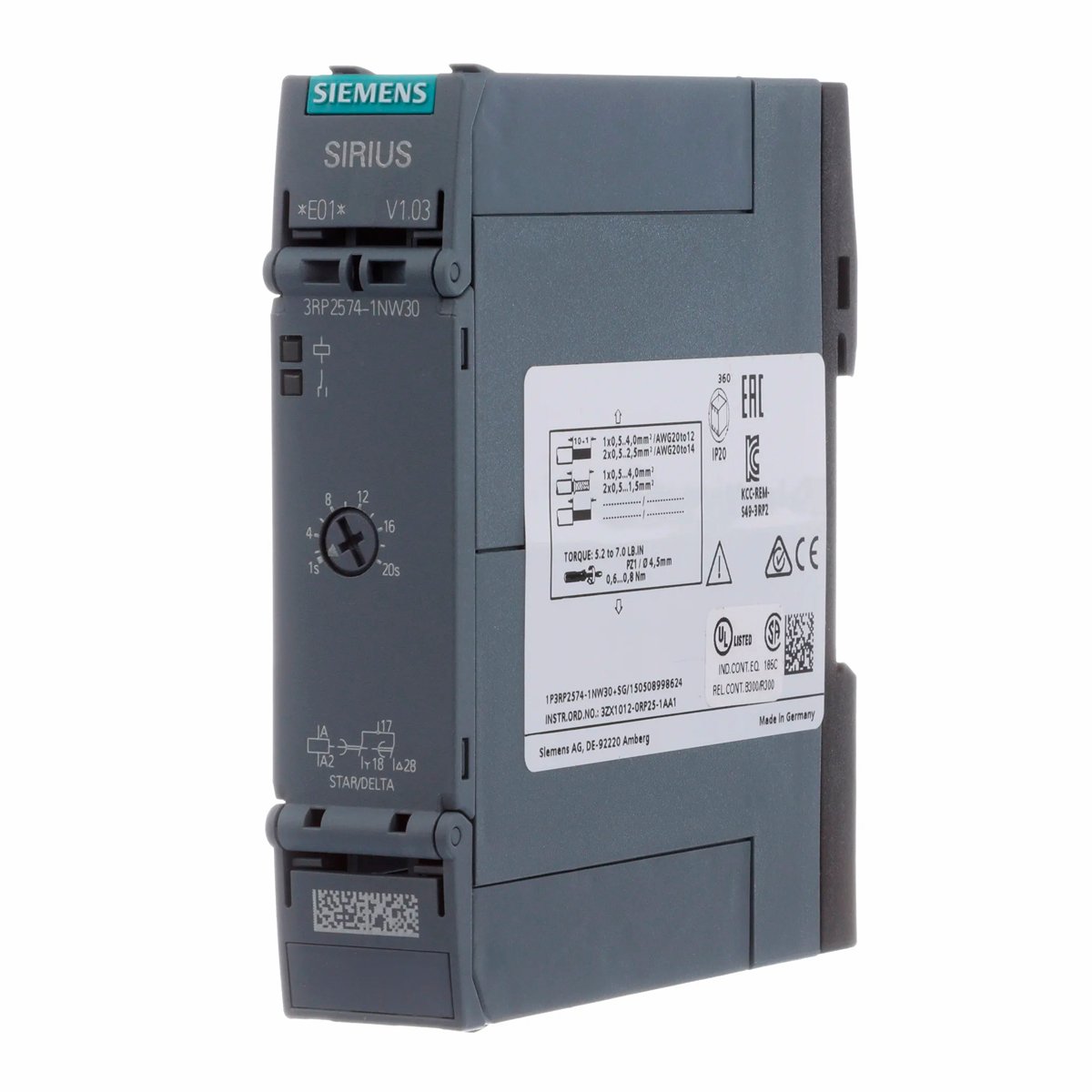

Relé Temporizador Eletrônico Função Estrela Triângulo 12-240Vac/Dc 1-20S 50/60Hz 3RP25741NW30 Siemens
Com mais de 100 anos de história e experiência de atuação no Brasil, a Siemens visa desenvolver e gerar o que importa para a sociedade. Onde a excelência em eletrificação, automação e digitalização são destinadas, direcionadas e transformadas em soluções para levar a engenhosidade ao nível mais alto, de forma acessível a todos os consumidores. Conhecendo o Relé Temporizador Eletrônico, você conhece a excelência e a perfeição garantida pela Siemens.
CARACTERÍSTICAS:
Relé temporizador, eletrônico com função estrela-triângulo, 1NA com atraso, 1NA sem atraso, 1 faixa temporal, 1-20s CA/CC 12-240V a CA 50/60Hz, conexão parafusada, relé a prazo SIRIUS 3RP25, Função estrela-triângulo, para o arranque direcionado de motores em ligação estrela-triângulo.
- Ampla área de aplicação graças às diversas funções num espaço muito reduzido.
- Utilização mundial graças às aprovações internacionais e à gama de tensão ampliada.
- O conceito de caixa inovador em formato industrial dispõe de capas de cobertura rotuladas, bornes de ligação removíveis e muito mais.
- Obs.: Os relés temporizados 3RP25 substituem a conceituada série 3RP15.Relé SIRIUS - Um programa para todos os casos.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 3RP25741NW30
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3Rp25741Nw30
Linha Fabr.: Sirius
Produto: Relé Temporizador
Tipo: Eletrônico
Função: Estrela/Triangulo
Escala: 1-20Seg
Saida/Contato: 2Na
Tensão (V): 12-240Vca/Cc
Montagem: Trilho Din
DADOS TÉCNICOS GERAIS:
Potência de perda [W] máximo: 2W
- Tensão de isolamento para categoria de sobretensão IIIconforme IEC 60664 com grau de poluição 3 valor de designação: 300 V
Tensão de teste para teste de isolação: 2,5 kV
Grau de poluição: 3
Tensão de impulso suportável valor de designação: 4 000 V
Tipo de proteção IP:IP20
Resistência ao choque conforme IEC 60068-2-27: 11g / 15 ms
Durabilidade mecânica típico: 10 000 000
Durabilidade elétrica com CA-15 com 230 V típico: 100 000
Tempo ajustável: 1 / 20 s
Corrente térmica: 5 A
Tempo de recuperação: 250 ms
Identificação de referência conforme IEC 81346-2:2009: K
Influência da temperatura ambiente: 1% em toda a faixa de temperaturas pelo tempo de funcionamento definido
Influência da tensão de alimentação: 1% em toda a amplitude de tensão pelo tempo de funcionamento definido
CIRCUITO DE CORRENTE DE COMANDO/ ATIVAÇÃO:
Tipo de tensão da tensão de alimentação do comando: CA/CC
Tensão de alimentação do comando 1 com CA:
- com 50 Hz 12 / 240 V
- com 60 Hz 12 / 240 V
Frequência da tensão de alimentação do comando 1: 50/60Hz
Tensão de alimentação do comando 1 com CC
- 12 / 240 V
Fator da área de trabalho da tensão de alimentação docomando com CC:
- valor inicial: 0,8
- valor final: 1,1
Fator da área de trabalho da tensão de alimentação do comando com CA com 50Hz:
- valor inicial: 0,8
- valor final: 1,1
Fator da área de trabalho da tensão de alimentação do comando com CA com 60Hz:
- valor inicial: 0,8
- valor final: 1,1
Pico de corrente de ligação:
- com 24V: 0,5A
- com 240V: 5A
Duração do pico de corrente de ligação:
- com 24V: 0,4 ms
- com 240V: 0,5 ms
Proteção contra curto-circuito:
Versão da unidade para fusível para proteção contra curtocircuito do interruptor auxiliar obrigatório: fusível gL/gG: 4 A
