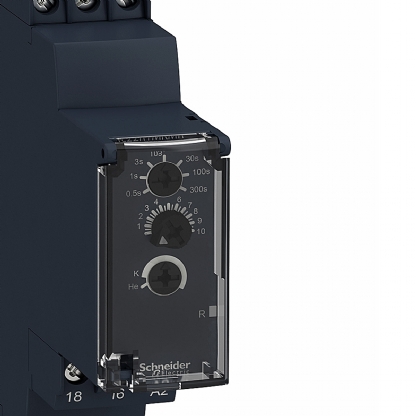

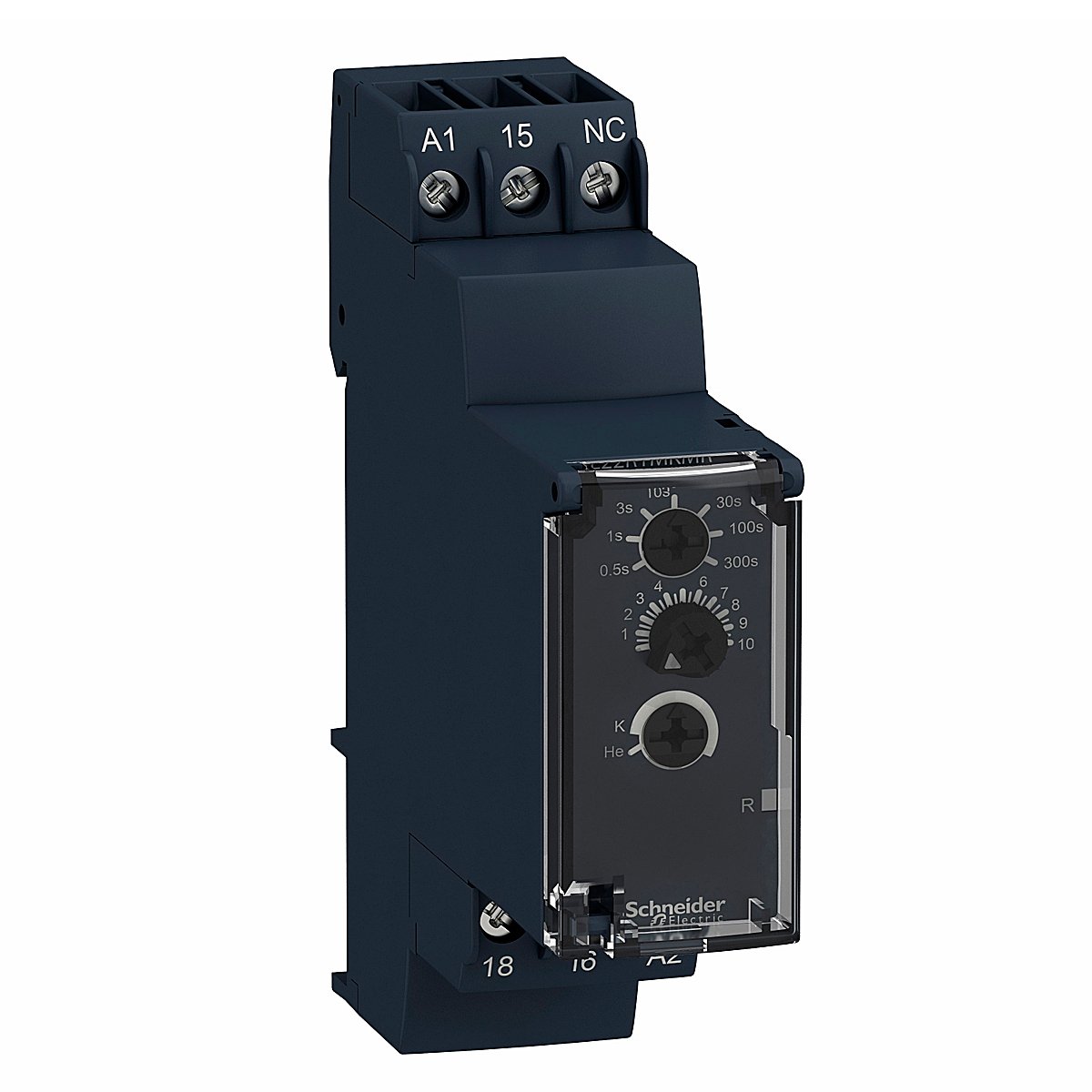

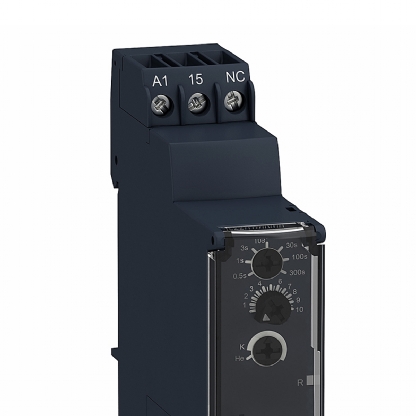

Relé Temporizador Eletrônico 0,5-300S Multifônica 1Naf 24-240Vca/Cc Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé Temporizador Eletrônico, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: RE22R1MKMR
ESPECIFICAÇÕES TÉCNICAS:
linha de produto: Relés temporizadores Harmony
tipo de produto ou componente: Relé de dupla função
tipo de saída digital: Relé
Nome abreviado do dispositivo: RE22
corrente de saída nominal: 5 A
Complementar:
Tipo e composição dos contatos: 1 F/A contato cronometrado, sem cádmio
tipo de atraso: Pulse-on de-energization / Atraso na desenergização
faixa de tempo de atraso: 0.3/3 s - 0.05/0.5 s - 3/30 s - 0.1/1 s - 30/300 s - 10/100 s - 1/10 s
tipo de controle: Botão giratório
tensão nominal de fornecimento [Us]: 24/240 V CA/CC 50/60 Hz
Release input voltage: <= 2.4 V
faixa de tensão: 0,85/1,1 Us
frequência de alimentação: 50..60 Hz +/- 5 %
conexões - terminais:
Conexão por parafuso, 1 x 0,5 / 1 x 3,3 mm² (AWG 20 / AWG 6) Sólido Sem a extremidade do cabo
Conexão por parafuso, 2 x 0,5 x 2 / 2,5 mm² (AWG 20/AWG 14) Sólido Sem a extremidade do cabo
Conexão por parafuso, 1 x 0,2/1 x 2,5 mm² (AWG 24 / 16 AWG) Flexível Com a extremidade do cabo
Conexão por parafuso, 2 x 0,2/2 x 1,5 mm² (AWG 24 / 18 AWG) Flexível Com a extremidade do cabo
torque de aperto: 0,6…1 N.m conforme IEC 60947-1
material do invólucro: Autoextintor
precisão de repetição: +/- 0,5 % conforme IEC 61812-1
variação de temperatura: +/- 0,05%/°C
desvio de tensão: +/- 0,2%/V
definição da precisão do atraso horário: +/- 10% da escala total a 25 â conforme IEC 61812-1
resistência de isolamento: 100 mOhm a 500 V CC conforme IEC 60664-1
Tempo de recuperação: 50 ms Na desenergização
imunidade a micro interrupção: 10 ms
consumo de potência em VA: 3 VA a 240 V CA
consumo de potência em W: 2 W a 240 V CC
capacidade de comutação em VA: 1250 VA
corrente de comutação mínima: 10 mA a 5 V CC
corrente de comutação máxima: 5 A
tensão de comutação máxima: 250 V CA
durabilidade elétrica: 100000 ciclos, 2 A a 24 V, CC-1 / 100000 ciclos, 5 A a 250 V, CA-1
durabilidade mecânica: 10000000 ciclos
Tensão suportável de impulso nominal: 5 kV para 1,2 / 50 µs conforme IEC 60664-1
Atraso na inicialização: 100 ms
distância de escoamento: 4 kV/3 conforme IEC 60664-1
categoria de sobretensão: III conforme IEC 60664-1
dados de fiabilidade de segurança: B10d = 180000 / MTTFd = 194 anos
posição de montagem: Qualquer posição
suporte de montagem: Trilho DIN de 35 mm conforme EN/IEC 60715
LED de status:
Verde retroiluminação LED (Contínuo) para indicação do ponteiro de marcação
Amarelo LED (Contínuo) para relé de saída energizado
Amarelo LED (Contínuo) para Ligar
largura: 22,5 mm
peso do produto: 0,1 kg
Meio ambiente:
força dielétrica: 2,5 kV para 1 mA/1 minuto a 50 Hz entre a saída do relé e a fonte de alimentação com isolamento básico conforme IEC 61812-1
Normas: IEC 61812-1 - UL 508
Diretivas:
2006/95 / CE - diretiva de baixa tensão
2004/108 / CE - compatibilidade electromagnética
Certificações do produto: GL / UL / CSA / RCM / CCC / CE / EAC
temperatura ambiente para funcionamento: -20…60 °C
temperatura ambiente para armazenamento: -40…70 °C
grau de proteção IP:
Envoltório: IP40 conforme IEC 60529
Face frontal: IP50 conforme IEC 60529
Terminais: IP20 conforme IEC 60529
graus de poluição: 3 conforme IEC 60664-1
resistência à vibração: 20 m/s² (f= 10…150 Hz) conforme IEC 60068-2-6
resistência ao choque:
15 gn fora de funcionamento para 11 ms conforme IEC 60068-2-27
5 gn em funcionamento para 11 ms conforme IEC 60068-2-27
umidade relativa: 95 % a 25…55 °C
