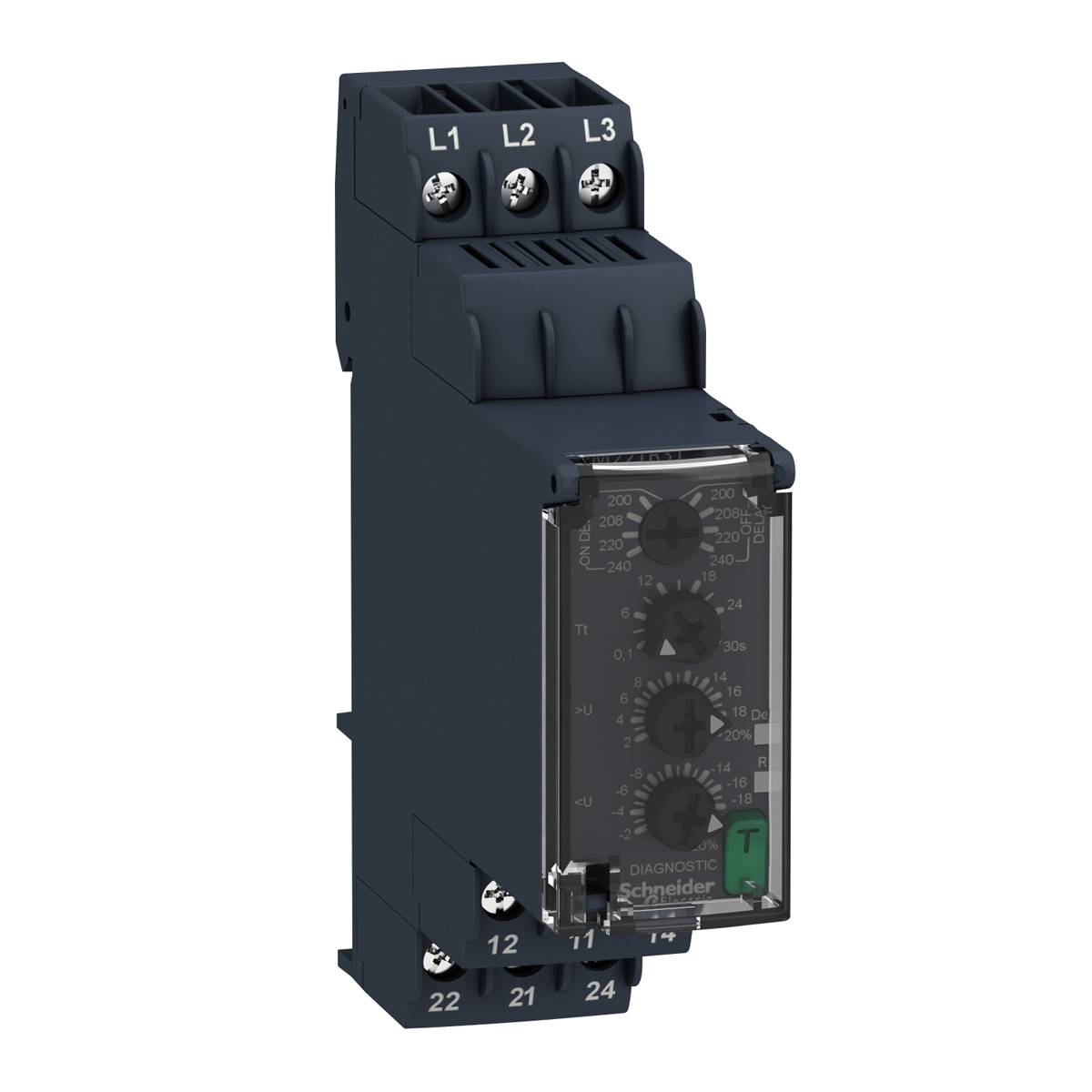

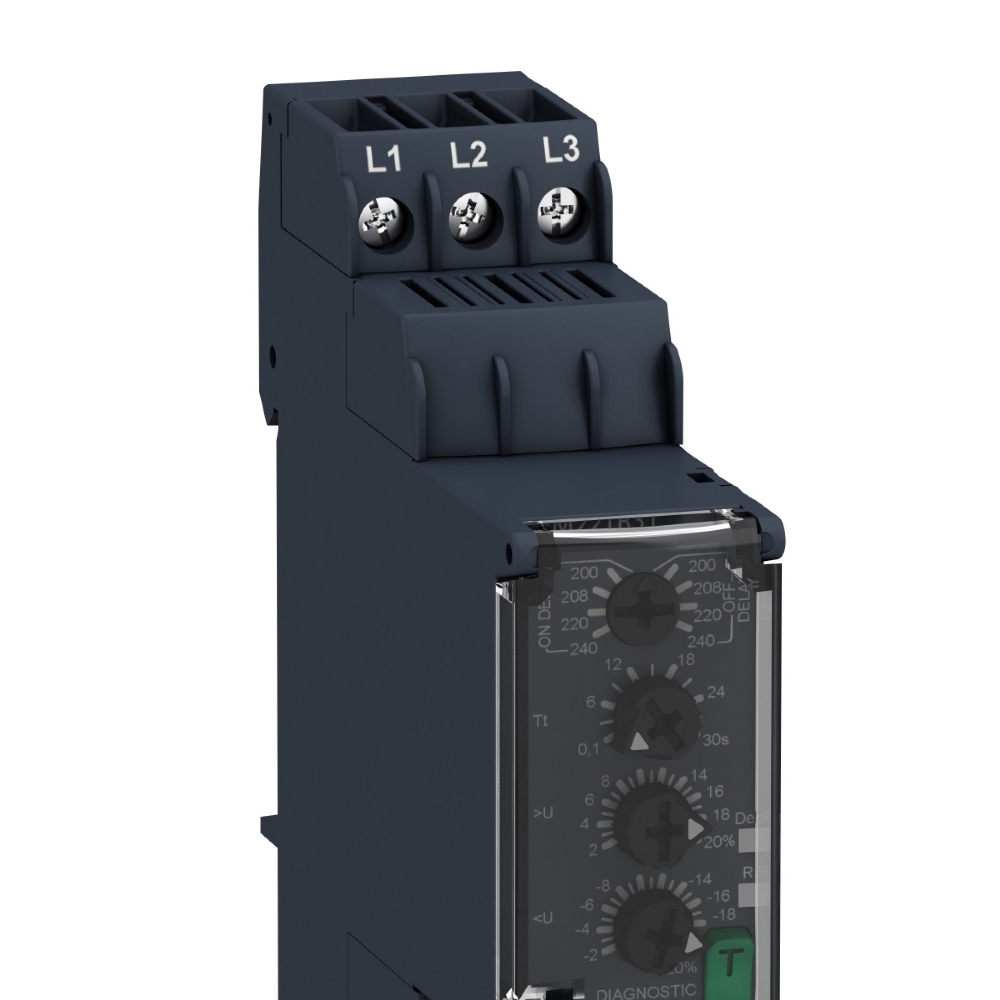

Relé Supervisão Trifásico Falta Fase, Sequência Fase, Sub, Sobretensão RM22TR31 - Schneider Electric

Código Fabricante: RM22TR31

ESPECIFICAÇÕES TÉCNICAS:

linha de produto: Relés de controle de harmonia
tipo de produto ou componente: relé de controle trifásico
tipo de relé: Relé de controle
Número de fases da rede: Trifásico
Relé: RM22TR
parâmetros monitorizados do relé:
Sequência de fases
Detecção de falha de fase
Detecção de sobretensão e subtensão
tipo de atraso: Angulada 0.1 ... 30 s, +/- 10% do valor da escala completa ao ultrapassar o limiar Tt
capacidade de comutação em VA: 2000 VA
intervalo de consistência: 200 ... 240 V tensão CA
Tipo e composição dos contatos: 2 F / A
Complementar:
tempo de rearme: 1500 ms a tensão máxima
tensão de comutação máxima: 250 V CA
corrente de comutação mínima: 10 mA a 5 V CC
corrente de comutação máxima: 8 A CA
tensão nominal de alimentação [Us]: 200 ... 240 V CA
limites de tensão de alimentação: 160… 288 V CA
limites operacionais: - 20% + 20% Un
consumo de potência em VA: 10 VA a 240 V CA 60 Hz
limiar de detecção da tensão: <100 V CA
frequência de tensão de alimentação: 50..60 Hz +/- 10%
contatos de saída: 2 F / A
definição da precisão do limiar de comutação: +/- 10% da escala completa
desvio do limite de comutação:
<= 0,05% por grau centígrado dependendo da temperatura ambiente admissível
<= 1% dentro da faixa de tensão de alimentação
definição da hora do atraso: 10 P
desvio de atraso:
<= 0,05% por grau centígrado dependendo da temperatura ambiente admissível
<= 1% dentro da faixa de tensão de alimentação
histerese: 2% fixo de seleccionável
aumento de atraso na inicialização: 650 ms
ciclo máximo de medição: 150 ms ciclo de curso como valor rms verdadeiro
tensão de ajuste do limiar: 2 ... 20% dos selecionados
intervalo de tensões: 200 ... 240 V Fase Fase
Precisão de repetição:
+/- 0,5% para circuito de entrada e consistente
+/- 3% para atraso
erro de medição:
<1% sobre todo o intervalo com variação da tensão
<0,05% / ° C com variação da temperatura
tempo de resposta: <= 300 ms
categoria de sobretensão:
III conforme IEC 60664-1
III conforme UL 508
resistência de isolamento:> 100 MOhm a 500 V CC conforme IEC 60255-27
posição de montagem: Qualquer posição
conexões - terminais:
Conexão por ligação, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20 ... AWG 14) Sólido Sem a extremidade do cabo
Conexão por ligação, 2 x 0,2 ... 2 x 1,5 mm² (AWG 24 ... 18 AWG) Flexível Com a extremidade do cabo
Conexão por ligação, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6) Sólido Sem a extremidade do cabo
Conexão por ligação, 1 x 0,2 ... 1 x 2,5 mm² (AWG 24 ... 16 AWG) Flexível Com a extremidade do cabo
torque de aperto: 0,6… 1 N.m conforme IEC 60947-1
material do invólucro: Plástico auto-extintor
LED de status:
LED Retransmitir ON (Amarelo)
Potência LIGAR LED (Verde)
suporte de montagem: Trilho DIN de 35 mm conforme EN / IEC 60715
durabilidade elétrica: 100000 ciclos
durabilidade mecânica: 10000000 ciclos
categoria de uso:
CA-15 conforme IEC 60947-5-1
CC-13 conforme IEC 60947-5-1
AC-1 em conformidade com IEC 60947-4-1
CC-1 conforme IEC 60947-4-1
dados de fiabilidade de segurança:
MTTFd = 388,1 anos
B10d = 350000
Material de contatos: Sem cádmio
largura: 22,5 mm
Peso líquido: 0,09 kg
Meio ambiente:
imunidade a microquebras: 10 ms
compatibilidade eletromagnética:
Imunidade para ambientes residenciais, comerciais e industriais leves conforme EN / IEC 61000-6-1
Imunidade para ambientes industriais conforme EN / IEC 61000-6-2
Emissão padrão para ambientes residenciais, comerciais e industriais leve conforme EN / IEC 61000-6-3
Emissão padrão para ambientes industriais conforme EN / IEC 61000-6-4
Descarga eletrostática - nível de teste: 6 kV nível 3 (descarga de contato) em conformidade com IEC 61000-4-2
Descarga eletrostática - nível de teste: 8 kV nível 3 (descarga de ar) em conformidade com IEC 61000-4-2
Teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V / mNível 3 conforme IEC 61000-4-3
Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 4 kV (direto) nível 4 conforme IEC 61000-4-4
Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 2 kV (acoplamento capacitivo) nível 4 conforme IEC 61000-4-4
Teste de imunidade a surtos - nível de teste: 4 kV (Modo comum) nível 4 conforme IEC 61000-4-5
Teste de imunidade a surto - nível de teste: 2 kV (Modo diferencial) nível 4 conforme IEC 61000-4-5
Emissões conduzidas e irradiadasgrupo de classe B 1 conforme CISPR 11
Emissões conduzidas e irradiadasClasse B conforme CISPR22
Normas: EN / IEC 60255-1
Certificações do produto:
CSA
CCC
EAC
RCM
CE
GL
UL
temperatura ambiente para armazenamento: -40… 70 ° C
temperatura ambiente do ar para funcionamento:
-20… 50 ° C a 60 Hz
-20… 60 ° C a 50 Hz CA / CC
umidade relativa: 93… 97% a 25… 55 ° C conforme IEC 60068-2-30
