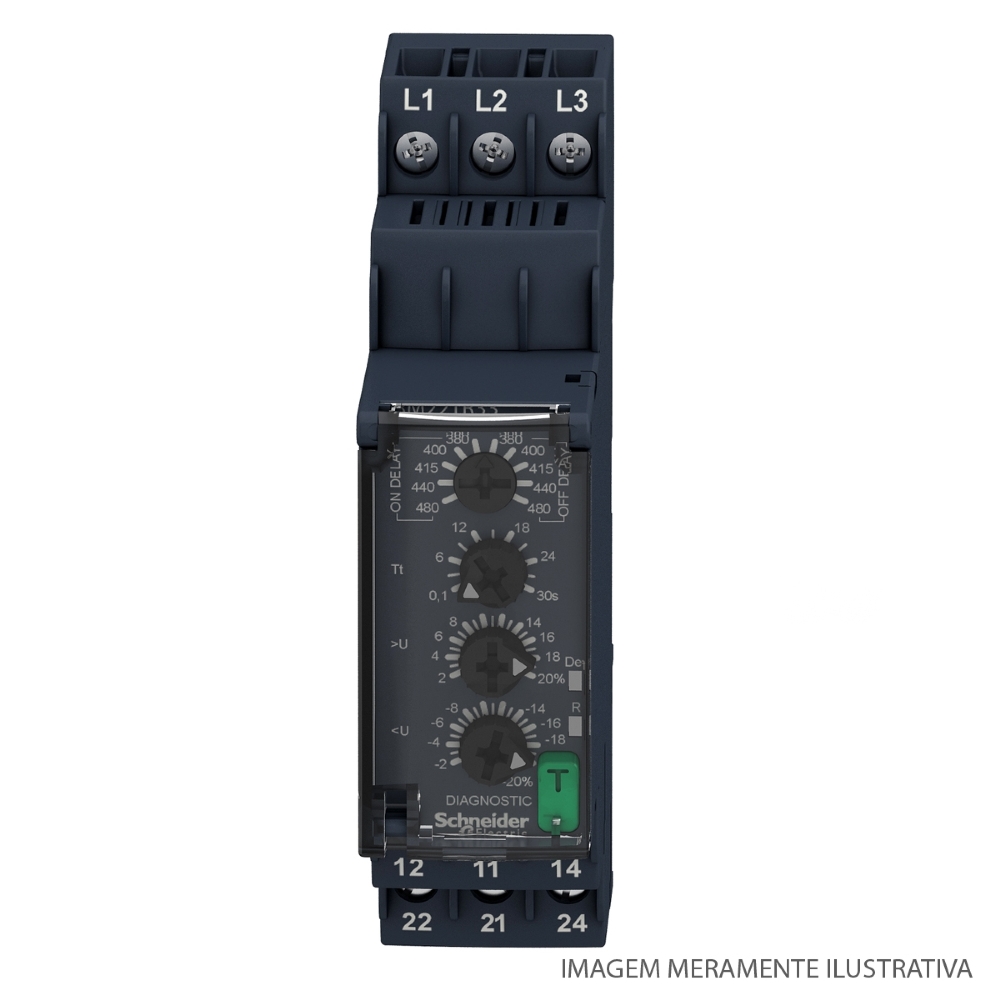

IMAGEM MERAMENTE ILUSTRATIVA

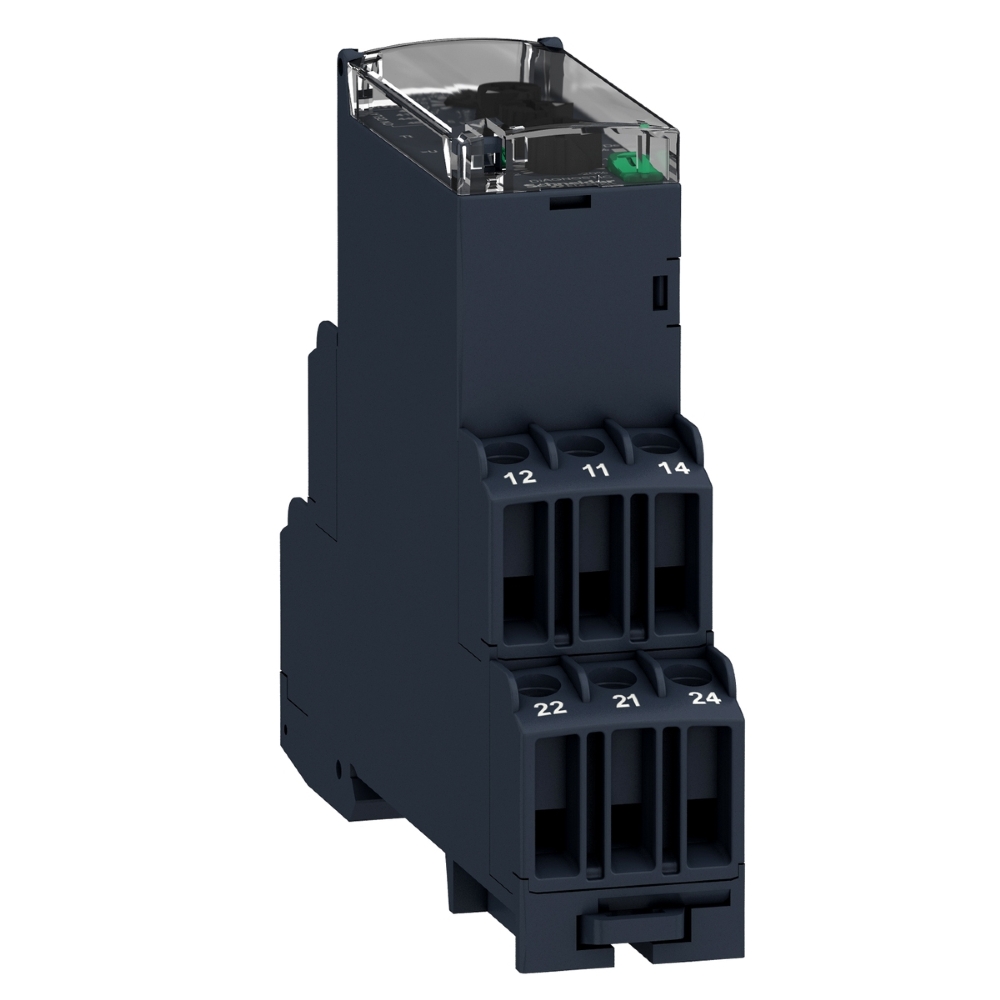

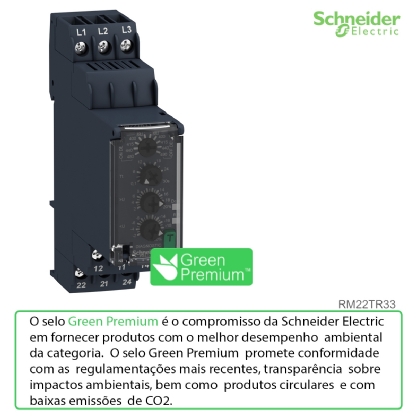

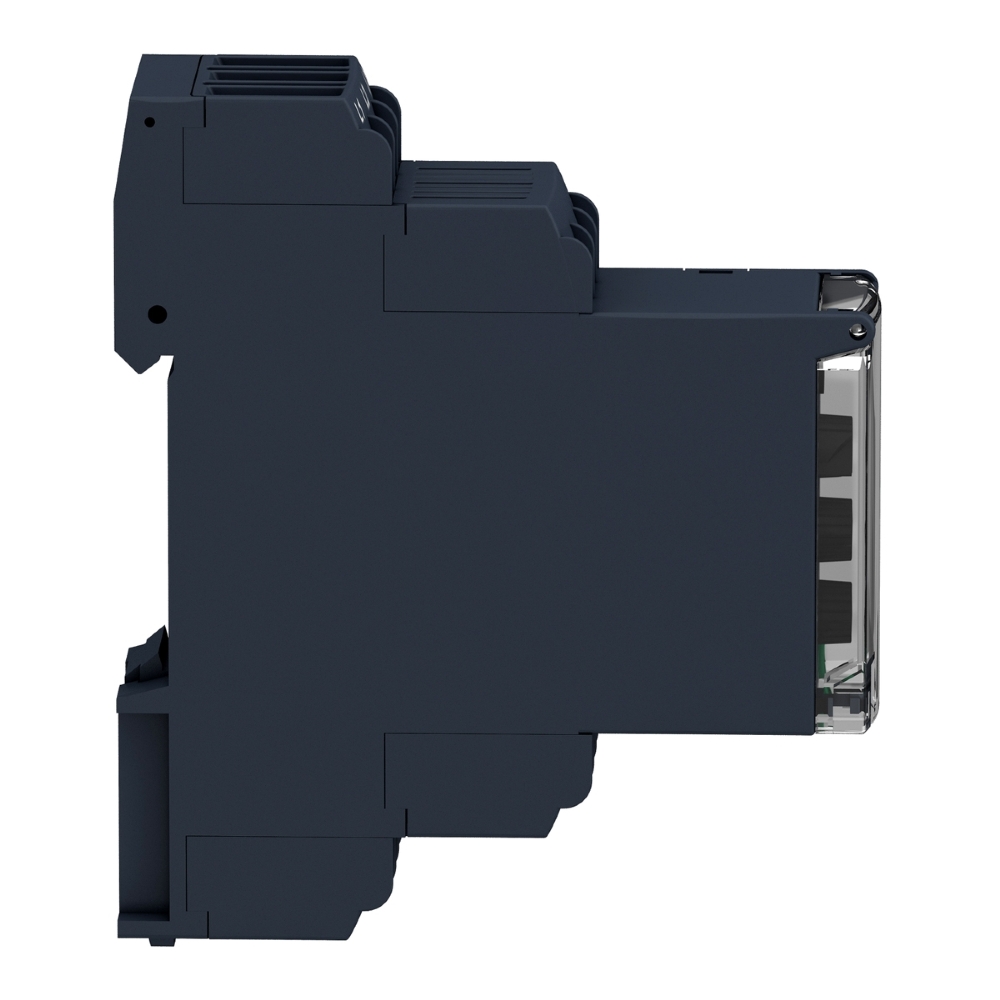

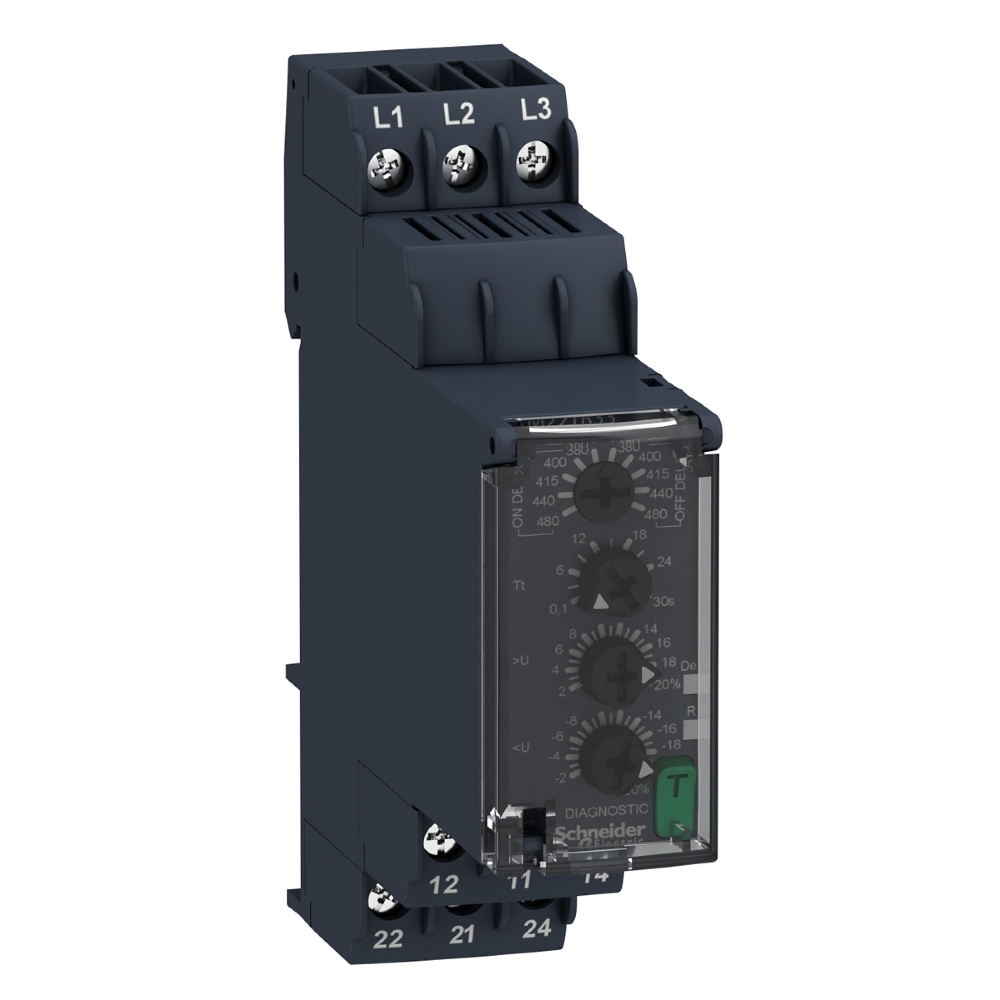

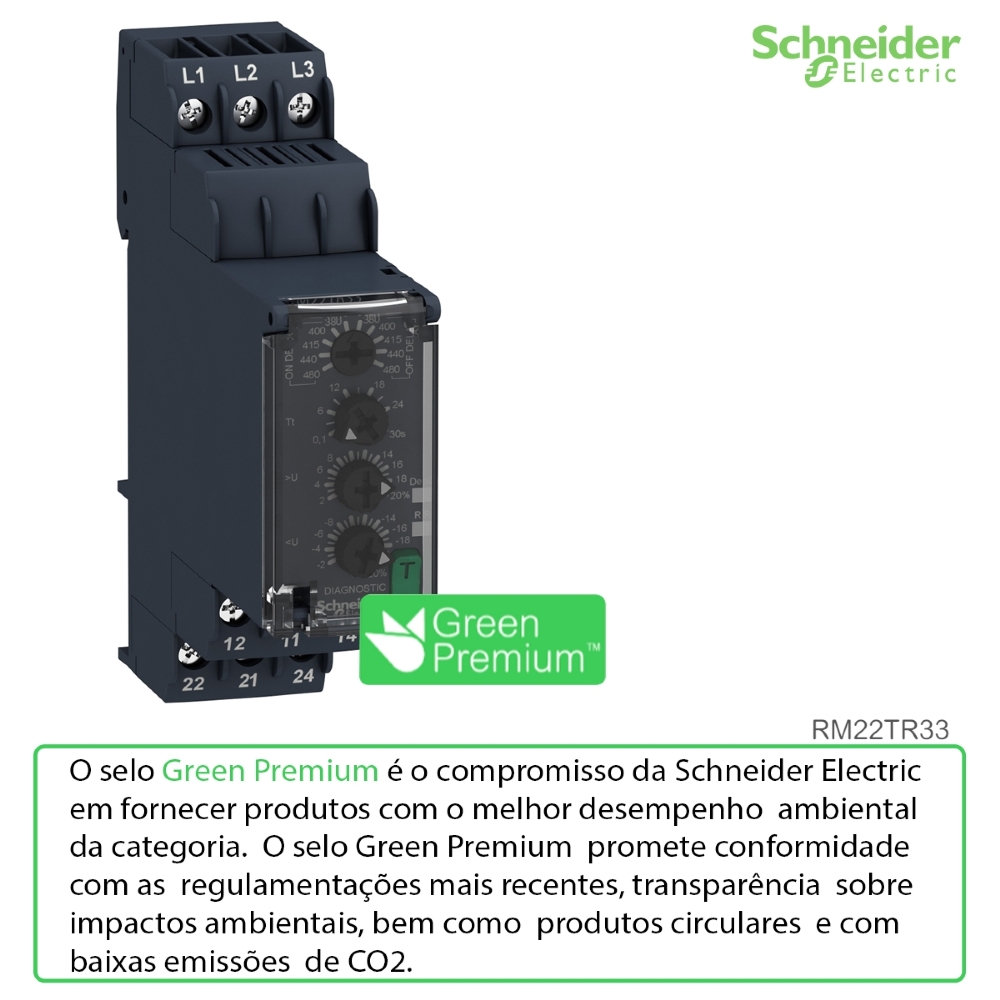

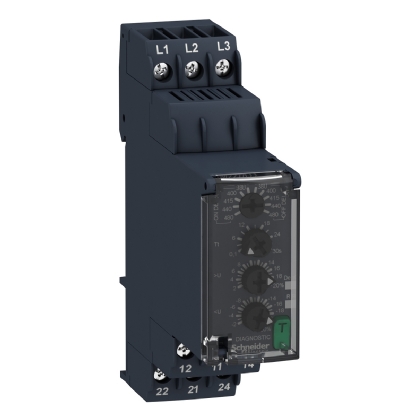

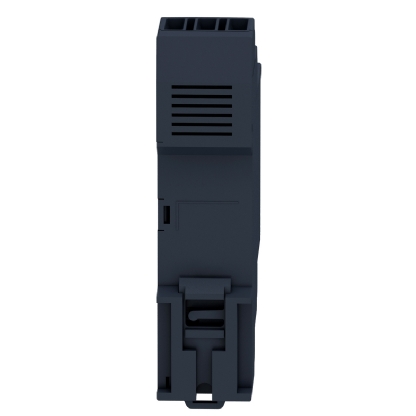

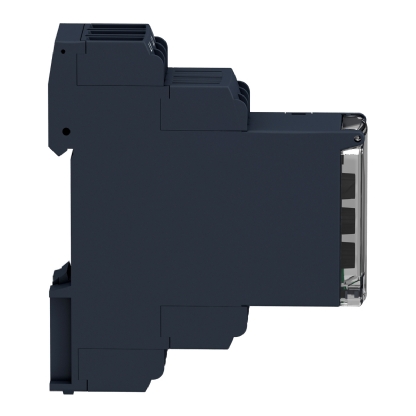

Relé De Controle E Medição Trifásico Multifunção 2NAF 380/80VCA RM22TR33 - Schneider Electric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé De Controle E Medição RM22TR33, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
- Projeto de painel simplificado devido à largura de 22,5 mm, igual à do disjuntor de 2 polos
- Experimente precisão sem precedentes, manutenção preditiva e segurança superior.
- Tampa transparente para proteger as configurações contra adulteração, reduzindo a manutenção
- Compatível com uma ampla variedade de aplicações, como elevação, embalagem, elevadores, têxteis, bombeamento e água.
Este relé Harmony RM22-TR permite o monitoramento de fase e subtensão/sobretensão em redes trifásicas. Este relé de controle modular multifuncional de 3 fases é ideal para o monitoramento de valores elétricos em painéis de controle industriais e de edificações.Ele tem um dos formatos finos do mercado com 22,5 mm de largura, permitindo uma instalação flexível e fácil no trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1 polo.
O produto também oferece um botão de diagnóstico, tampa selável, configurações simples e precisas com aparadores de parafuso. Ele fornece ao usuário informações sobre o gerenciamento e a falha do desligamento automático para uma rápida identificação e solução de problemas da falha. controlador multifunções para ampla escolha selecionado em sistemas automatizados lógicos com fiação, ideal para renovação de instalações antigas sem usar um PLC.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: RM22TR33
ESPECIFICAÇÕES TÉCNICAS:
Marca: Schneider
Referência: Rm22Tr33
Linha Fabr.: Zelio
Produto: Relé Supervisão (Relé de controle trifásico)
Fase: Trifásico
Função: Falta Fase, Sequência Fase, Sub E Sobretensão
Funcionamento: Retardo Ajustável Liga E Desliga
Ajuste: Re/Rd 0-30S
Tensão(V): 380-480V
Contato: 2Naf
Capacidade de comutação em VA: 2000 VA
Faixa de Medição: 380/480 V Tensão CA
Parâmetros de monitoramento do relé:
- Detecção de sobretensão e sobtensão
- Sequência de fase
- Detecção de falha de fase

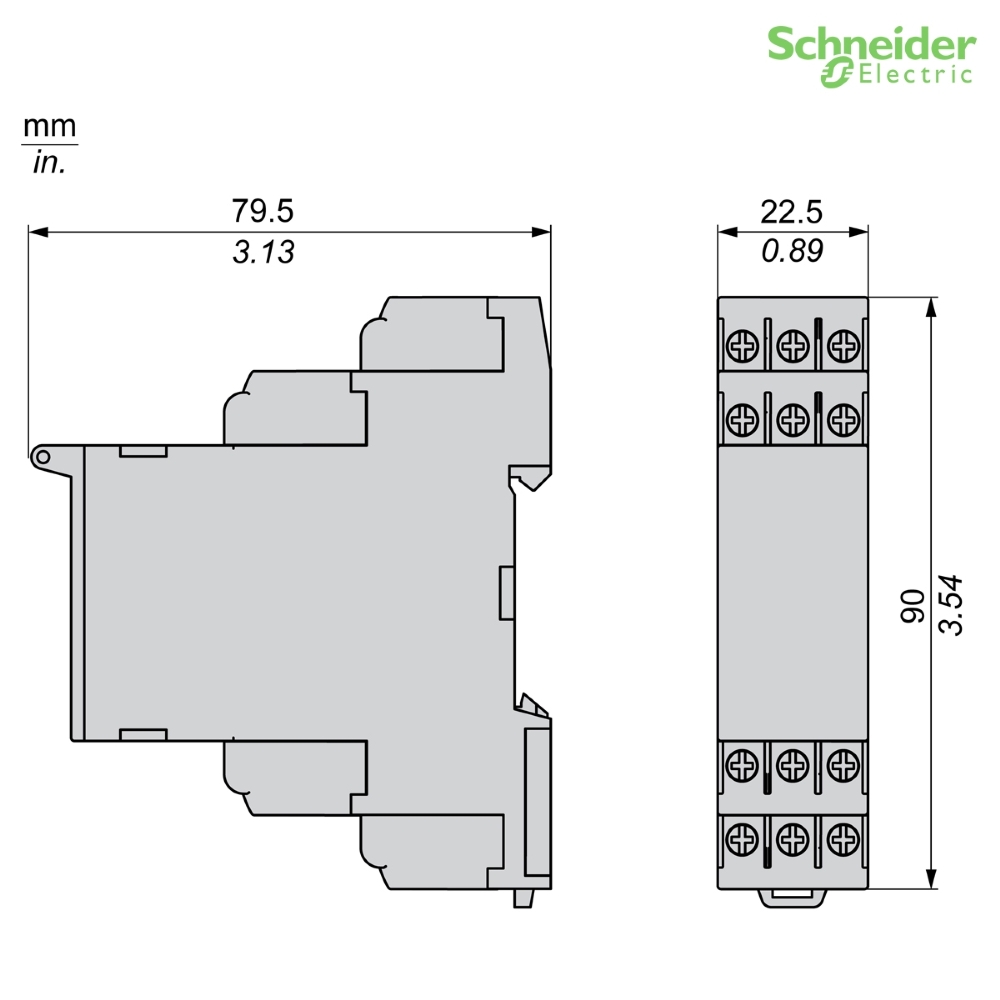

Dimensão Produto:
Largura: 22,5 mm
Peso líquido: 0,09 kg
Complementar:
Tempo de reset: 1500 ms na tensão máxima
Tensão de comutação máxima: 250 V CA
Corrente de comutação mínima: 10 mA a 5 V CC
Corrente de comutação máxima: 8 A CA
Tensão nominal de alimentação [Us]: CA/CC
Limites de tensão de alimentação: 304/576 V CA
Aumento de atraso na inicialização: 650 ms
Ciclo máximo de medição: 150 ms ciclo de medição como valor rms verdadeiro
Tensão de ajuste do limiar: 2...20% de Un selecionados
Intervalo de tensões: 380/480 V Fase Fase
Categoria de sobretensão:
- III conforme IEC 60664-1
- III conforme UL 508
Resistência de isolamento: > 100 MOhm a 500 V CC conforme IEC 60255-27
Posição de montagem: Qualquer posição
LED de status de indicação:
- LED (Amarelo) Relé ligado
- LED (Verde) Ligar
Suporte de montagem: Trilho DIN de 35 mm conforme IEC 60715
Durabilidade elétrica: 100000 ciclos
Durabilidade mecânica: 10000000 ciclos
Categoria de uso:
- CA-15 conforme IEC 60947-5-1
- CC-13 conforme IEC 60947-5-1
- CA-1 conforme IEC 60947-4-1
- CC-1 conforme IEC 60947-4-1
Meio ambiente:
Normas: IEC 60255-1
Certificações do produto: GL / CSA / RCM / CE / EAC / CCC / UL
