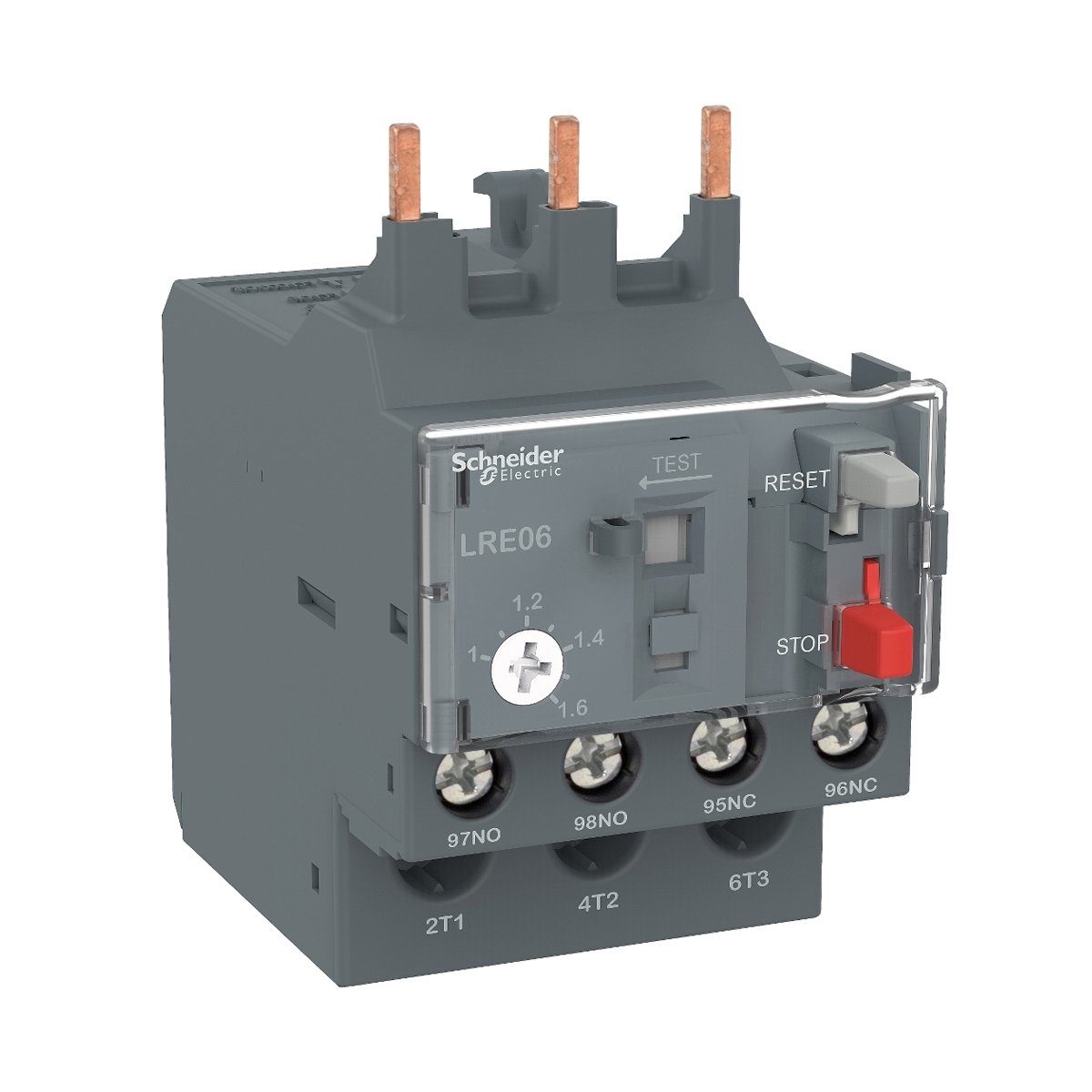

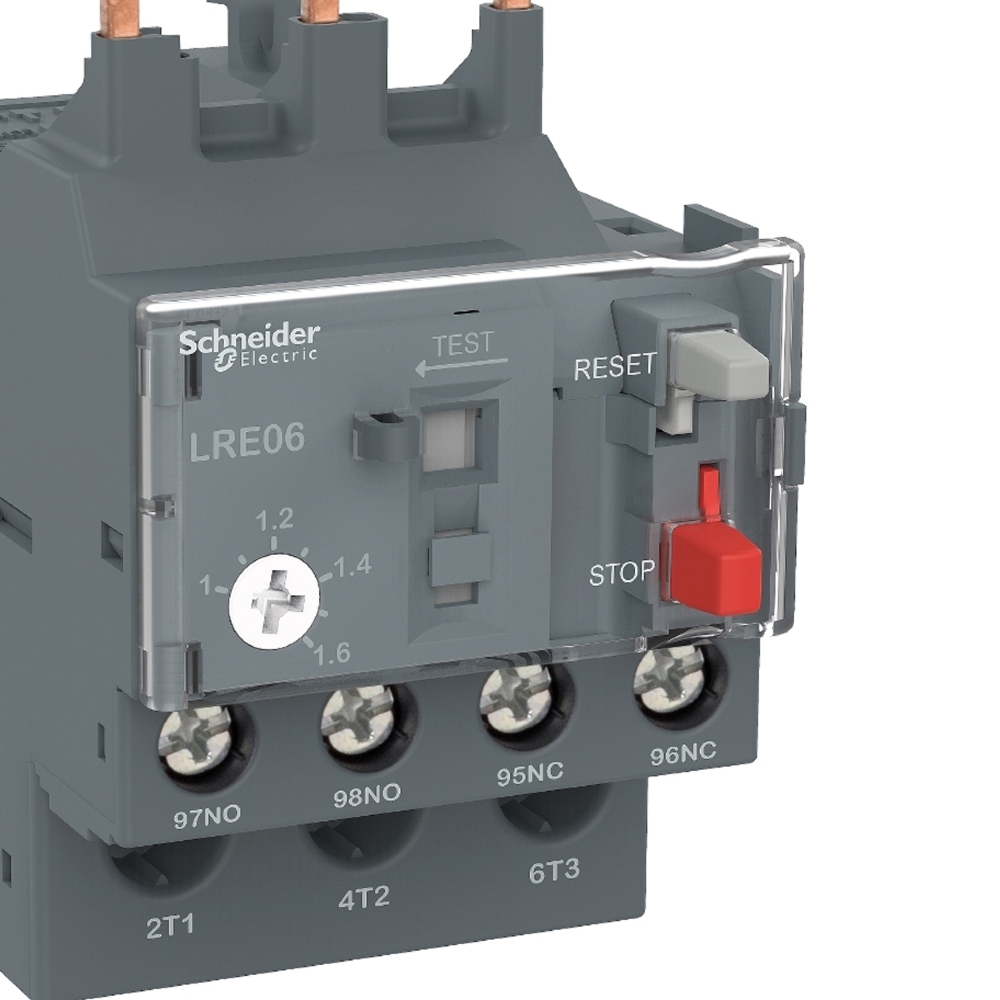

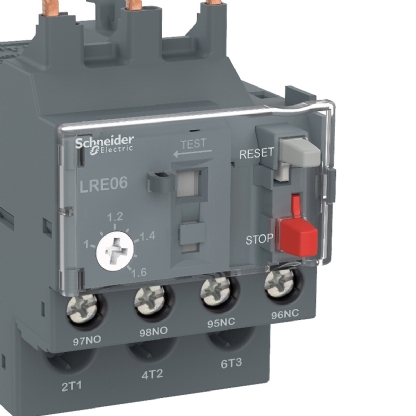

Relé De Sobrecarga Térmico 1,6-2,5A Classe 10A Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé De Sobrecarga Térmico 1,6-2,5A, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: LRE07
ESPECIFICAÇÕES TÉCNICAS:
linha: EasyPact
nome do produto: EasyPact TVS
tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LRE
Aplicação de Relé: Proteção do Motor
sensibilidade da falha de fase: corrente de disparo 130% do Ir nas duas fases, a última em 0 conforme IEC 60947-4-1
cor: Cinza (RAL 7011)
compatibilidade do produto: LC1E06 ... 38
tipo de rede: CA
frequência da rede: 50 ... 60 Hz
suporte de montagem:
Sob o contator
Placa, com acessórios específicos
Trilho, com acessórios específicos
classe do disparo de sobrecarga: Classe 10A em conformidade com IEC 60947-4-1
função da sinalização: Indicador de disparo do relé
linha de ajuste de proteção térmica: 1,6… 2,5 A
limiar de disparo: 1,14 +/- 0,06 Ir em conformidade com IEC 60947-4-1
força mecânica: Choques:
6 Gn para 11 ms conforme IEC 60068-2-7
Vibrações: 3 Gn em conformidade com IEC 60068-2-6
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 5 A para circuito de sinalização
[Ue] tensão de operação nominal: <= 690 V CA
classificação do fusível associado:
6 A gG para circuito de potência
4 A AM para circuito de potência
5 A gG para circuito de sinalização
[Ui] tensão de isolamento nominal: 690 V para IEC 60947-4-1
[Uimp] tensão nominal de impulso suportada: 6 kV
sinalização local: Indicador de disparo
tipo de controle: Pare:
Botão vermelho não luminoso
Reposição: Verde Botão não luminoso
compensação de temperatura: -20… 60 ° C
conexões - terminais:
Circuito de potência: Conexões por espaço 1 1,5… 6 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo
Circuito de alimentação: terminais de grampo de parafuso 1 1… 4 mm² - rigidez do cabo: flexível com extremidade do cabo
Circuito de potência: Conexões por espaço 1 1… 6 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo
Circuito de sinalização: Conexões por esquerdo 2 1… 2,5 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo
Circuito de sinalização: Conexões por espaço 2 1… 2,5 mm² - rigidez do cabo: Flexível Com a extremidade do cabo
Circuito de sinalização: Conexões por esquerdo 2 1… 2,5 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo
Torque de aperto recomendado:
Circuito de potência: 1,7 N.m - ligar Conexões por regulamento
Circuito de sinalização: 1,7 N.m - ligar Conexões para absoluto
altura: 44,5 mm
largura: 45 mm
profundidade: 70 mm
Peso líquido: 0,13 kg
Meio ambiente:
Normas:
IEC 60947-5-1
IEC 60947-4-1
Certificações do produto: EAC
tratamento de proteção: TH conforme IEC 60068
grau de proteção IP: IP20 em conformidade com IEC 60529
temperatura ambiente do ar para funcionamento:
-20… 60 ° C sem redução em conformidade com IEC 60947-4-1
-20… 70 ° C com degradação
temperatura ambiente para armazenamento: -60… 80 ° C
resistência a incêndios: 850 ° C conforme IEC 60068-2-1
força dielétrica: 6 kV a 50 Hz conforme IEC 60255-5
compatibilidade eletromagnética: Resistência a transientes: 6 kV conforme IEC 60801-5
