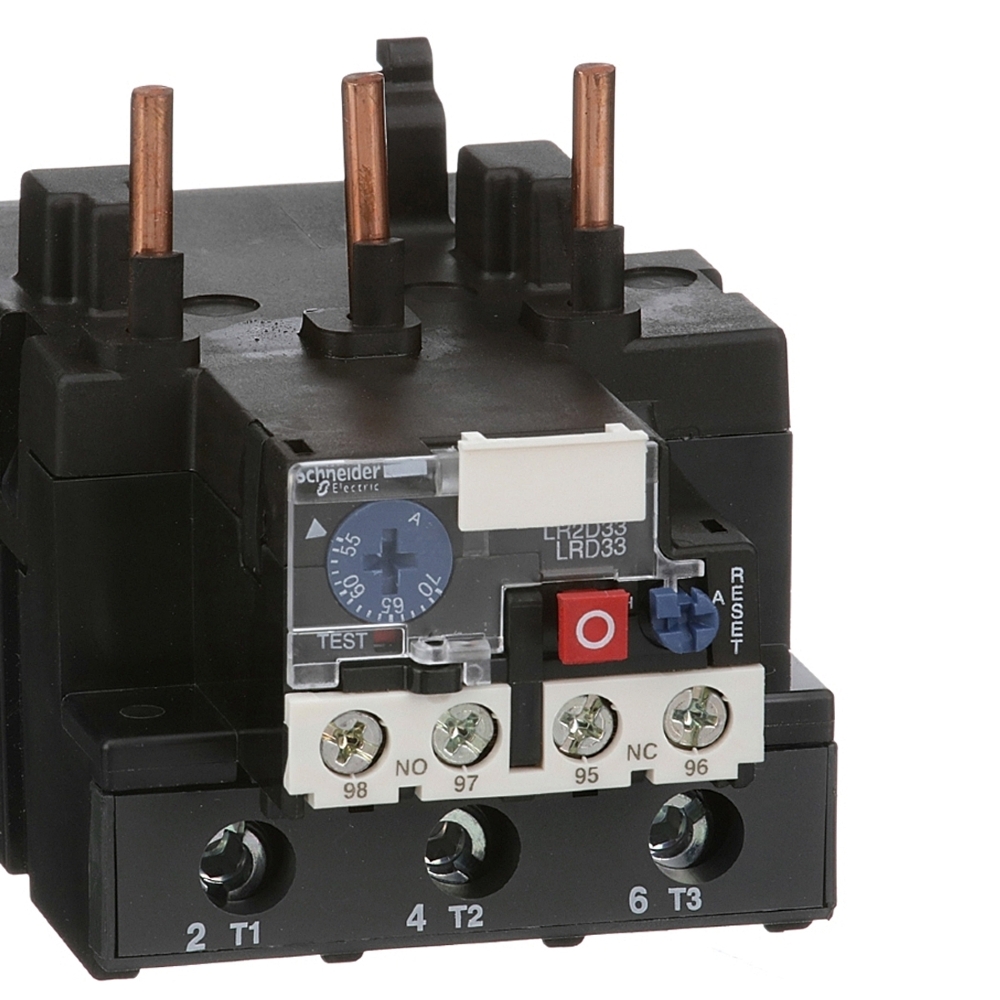

Relé De Sobrecarga Térmico 55-70A Classe 10 1NA+1NF Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé De Sobrecarga Térmico 55-70A, você aproveita o que tem de melhor da nossa tecnologia. PJNeblina, a gente já ligou o futuro!
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LRD3361
ESPECIFICAÇÕES TECNICAS:
linha: TeSys
nome do produto: TeSys LRD
tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LRD
aplicação de relé: Proteção do motor
compatibilidade do produto: LC1D95 / LC1D80
tipo de rede: CC / CA
classe do disparo de sobrecarga: Classe 10A conforme IEC 60947-4-1
linha de ajuste de proteção térmica: 55…70 A
[Ui] tensão de isolamento nominal:
Circuito de alimentação: 1000 V em conformidade com IEC 60947-4-1
Circuito de alimentação: 600 V em conformidade com CSA
Circuito de alimentação: 600 V em conformidade com UL
Complementar:
frequência da rede: 0/400 Hz
suporte de montagem:
Placa, com acessórios específicos
Trilho, com acessórios específicos
Sob contator
limiar de disparo: 1.14 +/- 0.06 Ir conforme IEC 60947-4-1
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 5 A para circuito de sinalização
[Ue] tensão de operação nominal: 1000 V AC 0 ... 400 Hz para circuito de alimentação em conformidade com IEC 60947-4-1
classificação do fusível associado:
4 A gG para circuito de sinalização
4 A BS para circuito de sinalização
[Uimp] tensão nominal de impulso suportada: 6 kV IEC 60947-1
sensibilidade da falha de fase: Corrente de disparo 130% do Ir em duas fases, a última em 0
tipo de controle:
Botão vermelho: parar
Botão azul: redefinir
compensação de temperatura: -20…60 °C
Meio ambiente:
tratamento de proteção: TH conforme IEC 60068
grau de proteção IP: IP20 conforming to IEC 60529
temperatura ambiente do ar para funcionamento: -20…60 °C sem desclassificação em conformidade com IEC 60947-4-1
temperatura ambiente para armazenamento: -60… 70 ° C
retardamento de chamas: V1 em conformidade com UL 94
força mecânica: Vibrações:
6 Gn em conformidade com IEC 60068-2-6
Shocks: 15 Gn for 11 ms conforming to IEC 60068-2-7
força dielétrica: 2.2 kV at 50 Hz conforme IEC 60947-1
Certificações do produto:
IEC
UL
CSA
CCC
EAC
ATEX INERIS
UKCA
