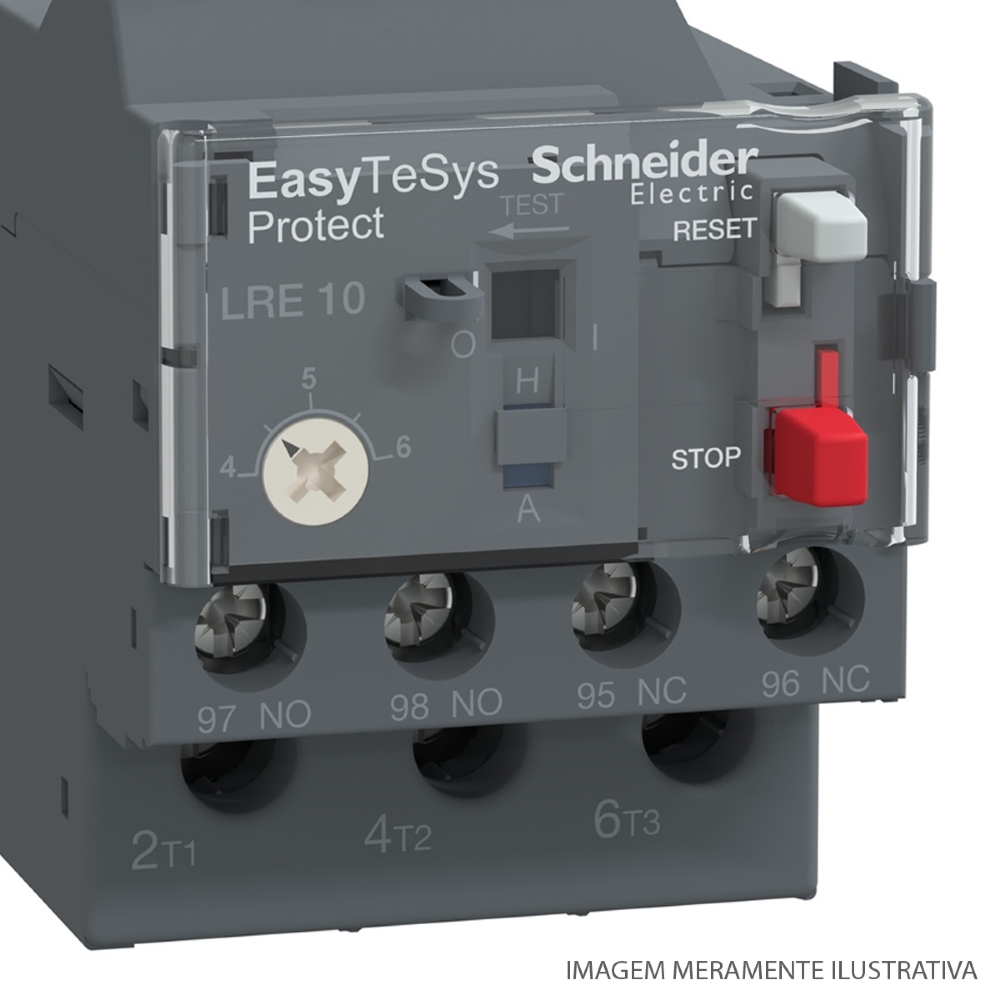

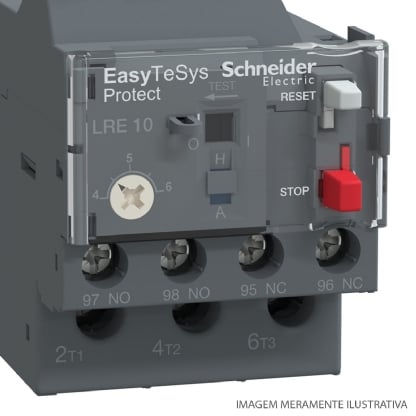

IMAGEM MERAMENTE ILUSTRATIVA

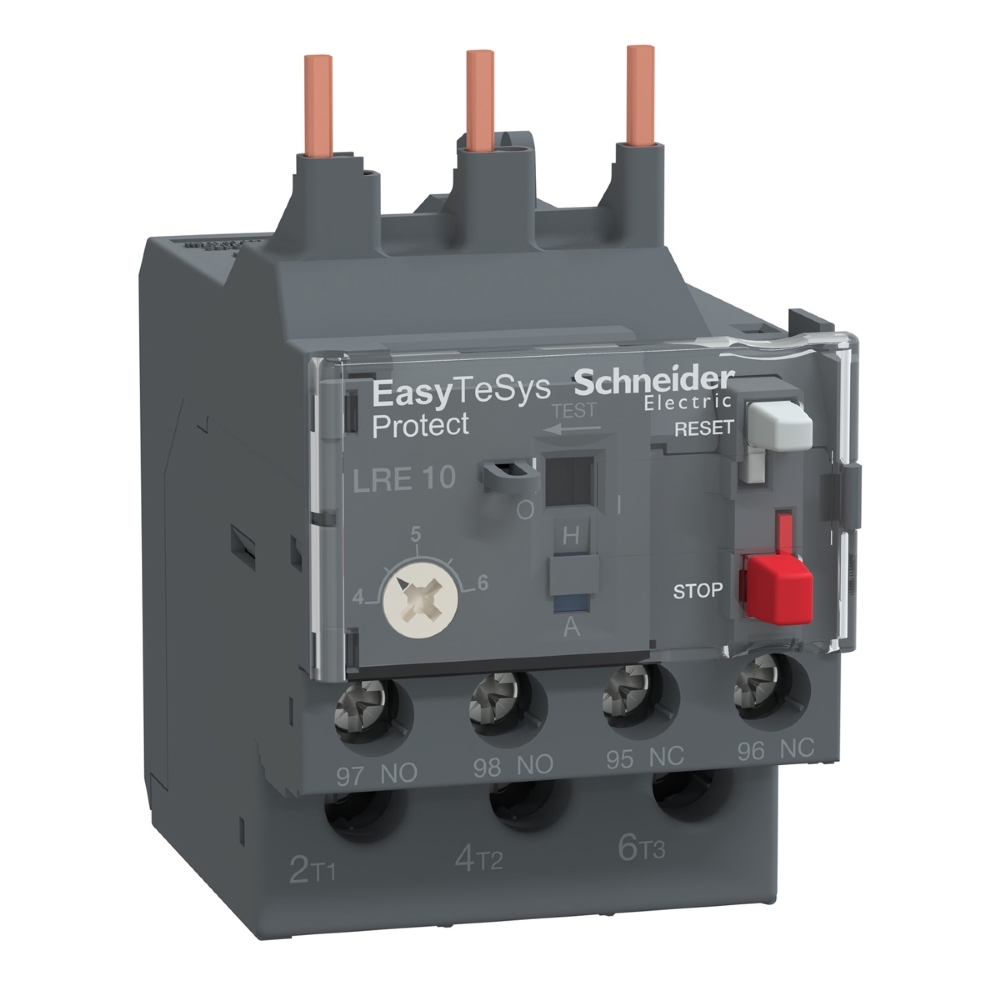

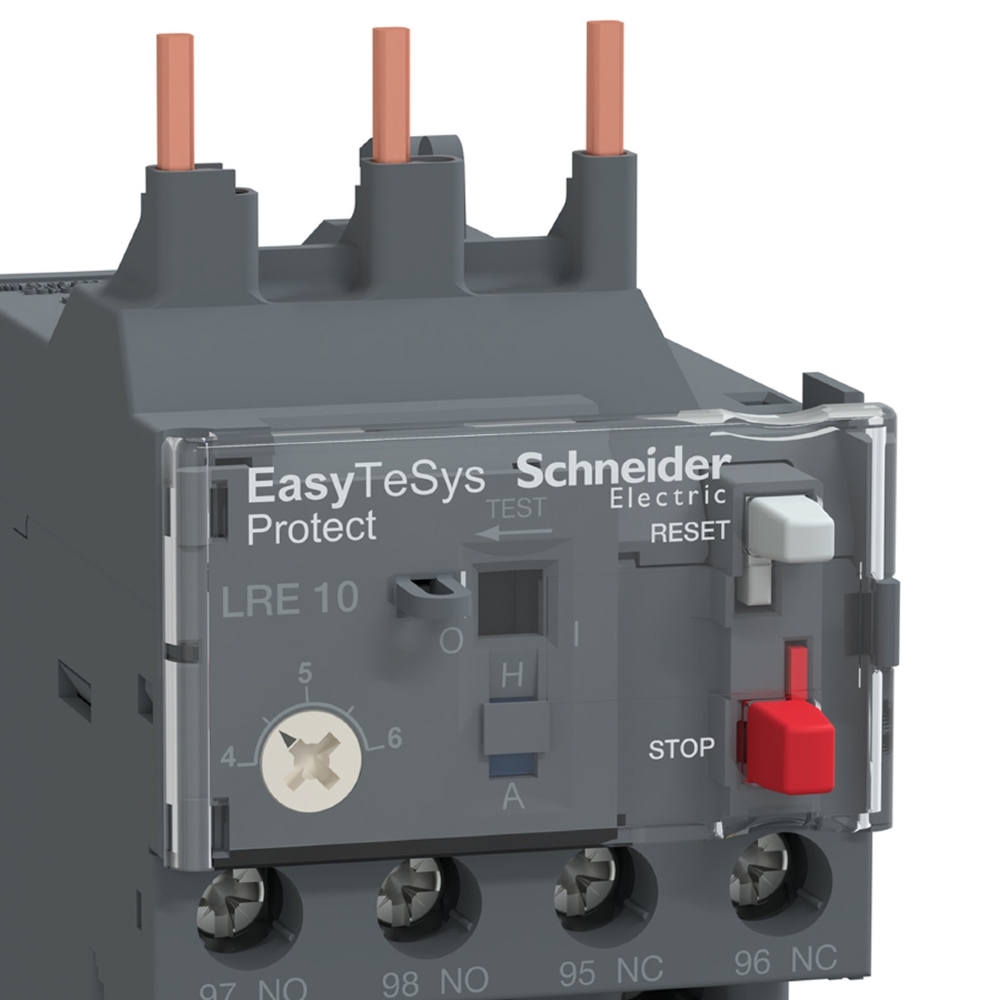

Relé De Sobrecarga Térmico 4-6A Classe 10 1Na+1Nf LRE10 - Schneider Electric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé De Sobrecarga Térmico 4-6A LRE10, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
O relé LRE é um relé de sobrecarga térmica diferencial para uso com fusíveis ou disjuntores magnéticos GV2 L e GV3 L. Sua faixa de ajuste térmico é 4-6A 50/60Hz e a classe de disparo é 10A em conformidade com IEC 60947-4-1.
Pode ser montado diretamente em contatores EasyPact TVS com conexão de terminais de grampo de parafuso. Protege cargas desbalanceadas e motores de 2,2kW a 400VAC. Fornece reinicialização manual ou automática, contato auxiliar de trip e indicador de bandeira.

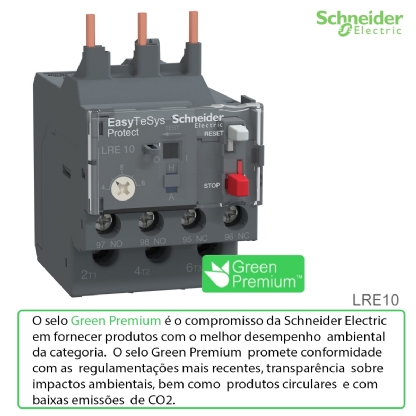

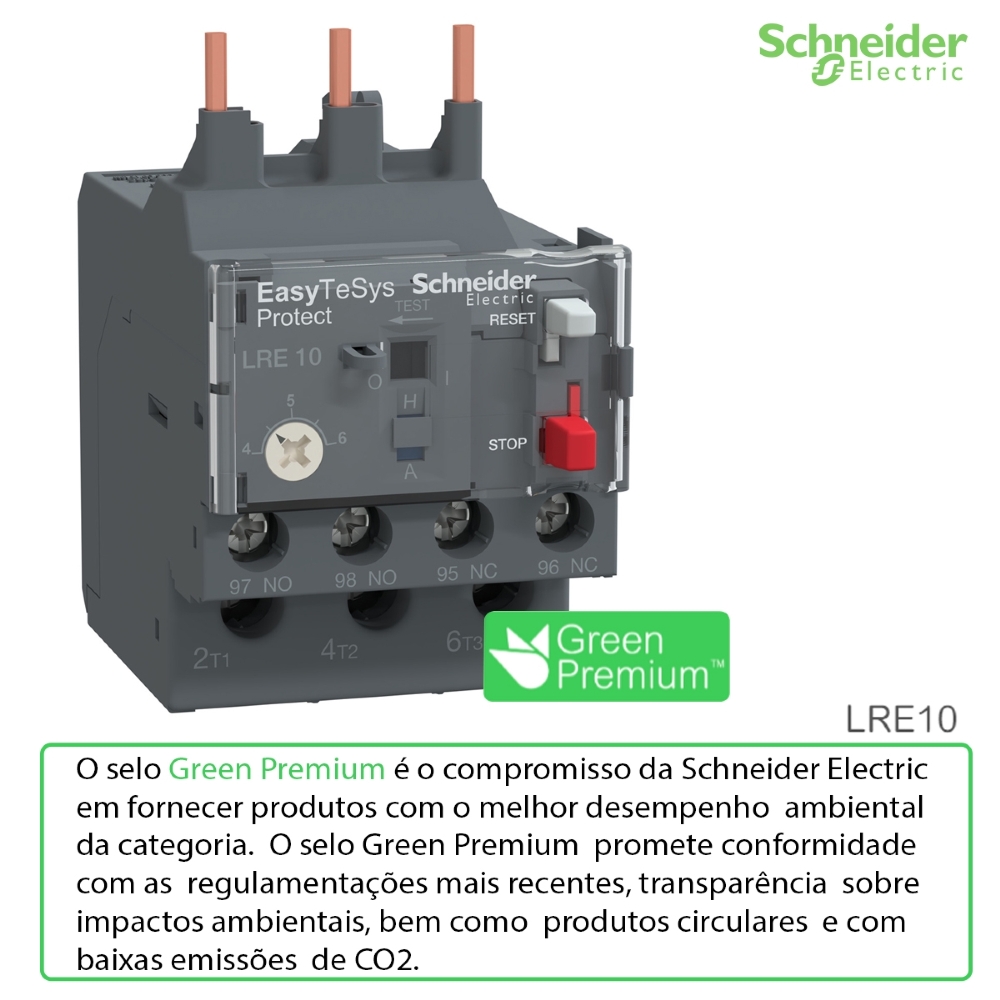

Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LRE10
ESPECIFICAÇÕES TECNICAS:
Marca: Schneider
Referência: Lre10
Linha Fabr.: Linha Tesys E
Produto: Relé de sobrecarga térmica diferencial
Proteção: Térmico
Faixa Ajuste(A): 4,0-6,0A
Classe Disparo: Classe 10A
Tensão Isolamento(V): 690V
Contator: Contator Lc1E06-38
Conexão Elétrica: Terminal Parafuso
Aplicação de relé: Proteção do motor
Sensibilidade da falha de fase: Corrente de desarme de 130 % da Ir em duas fases, a última em 0 para IEC 60947-4-1
Cor: Cinza (RAL 7011)
Dimensão Produto:
Altura: 44,5 mm
Largura: 45 mm
Profundidade: 70 mm
Peso líquido: 0,13 kg
Complementar:
Compatibilidade do produto: LC1E06 / 38
Tipo de rede: CA
Frequência da rede: 50/60 Hz
Suporte de montagem:
- Com contator
- Placa, com acessórios específicos
- Calha, com acessórios específicos
Classe do disparo de sobrecarga: Classe 10A para IEC 60947-4-1
Função da sinalização: Indicador de disparo do relé
Linha de ajuste de proteção térmica: 4…6 A
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 5 A para circuito de sinalização
[Ue] Tensão de operação nominal: <= 690 V CA
[Ui] tensão de isolamento nominal: 690 V para IEC 60947-4-1
[Uimp] tensão nominal suportável de impulso: 6 kV
Sinalização local: Indicador de disparo
Tipo de controle:
- Botão não luminoso Vermelho Pare:
- Botão não luminoso Verde reposição:
Meio ambiente:
Normas: IEC 60947-5-1 / IEC 60947-4-1
Certificações do produto: EAC
Tratamento de proteção: TH conforme IEC 60068
Grau de proteção IP: IP20 conforming to IEC 60529
