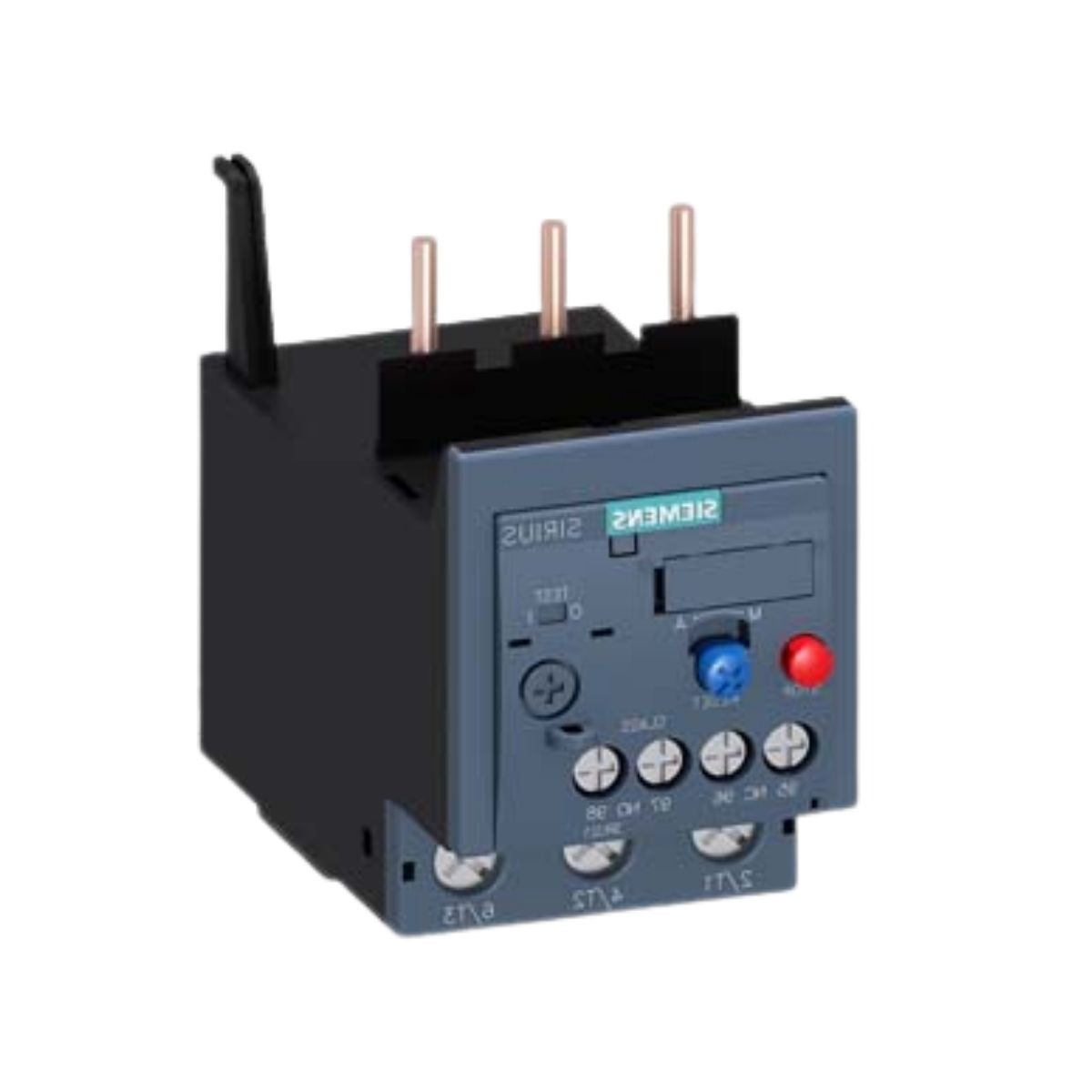

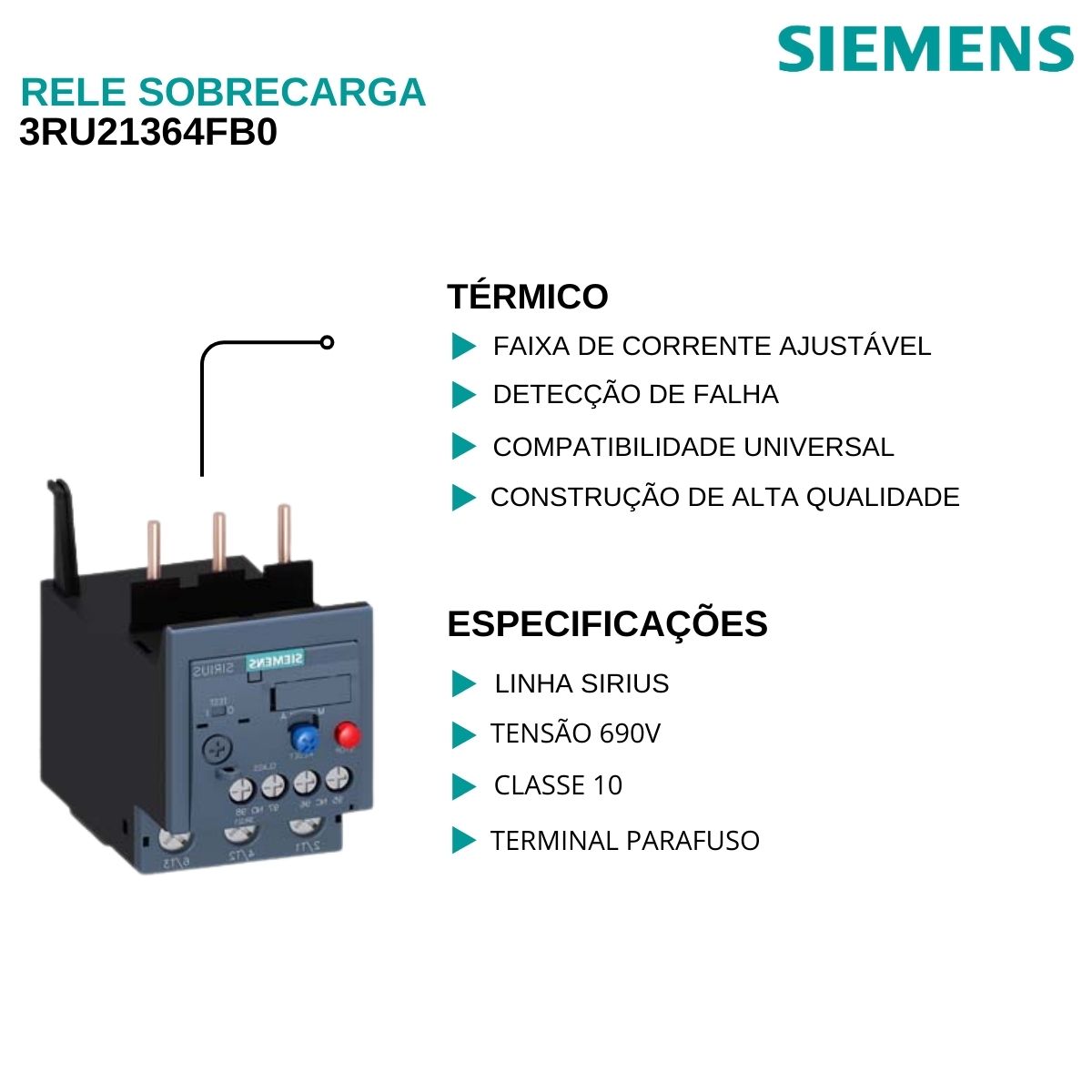

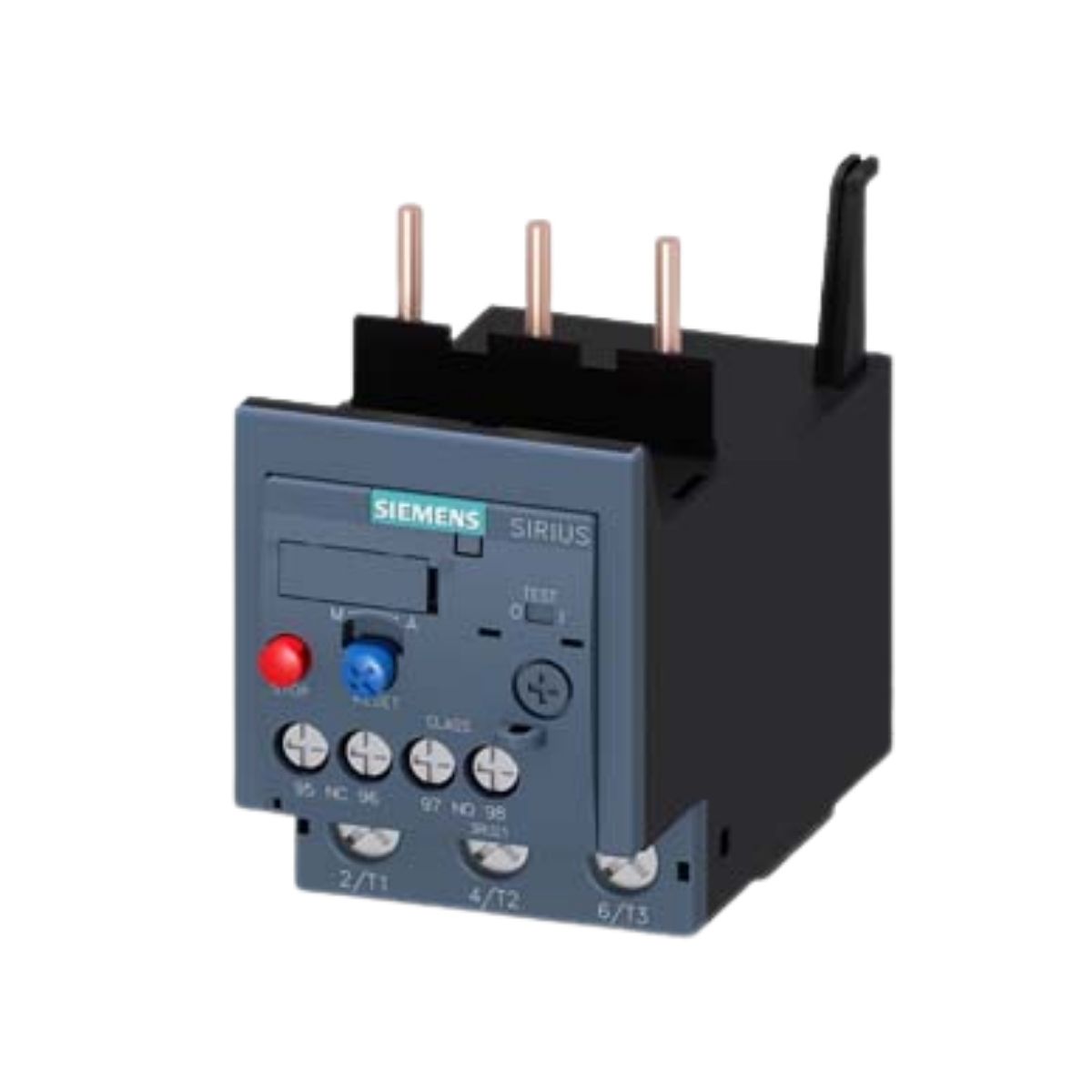

Rele Sobrecarga Térmico 28-40A Classe 10 3RU21364FB0 - Siemens
CARACTERÍSTICAS:
O Relé de Sobrecarga Térmico Siemens 3RU21364FB0 é um dispositivo projetado para proteger motores elétricos contra sobrecargas e falhas de fase. Parte da linha SIRIUS, este relé oferece proteção confiável e eficiente para motores e equipamentos.
- Faixa de Corrente Ajustável: Ajuste de 28 A a 40 A, para cobrir uma ampla gama de motores e aplicações.
- Classe de Disparo: Classe 10, o que significa um tempo de disparo de 10 a 100 vezes o valor da corrente nominal antes do acionamento.
- Proteção Térmica: Oferece proteção contra sobrecarga térmica para motores, desligando o circuito se a temperatura atingir níveis perigosos devido a sobrecarga.
- Design Compacto: Formato compacto e eficiente, economizando espaço no painel de controle e facilitando a instalação.
- Montagem: Montagem em trilho DIN para facilitar a instalação e compatibilidade com outros dispositivos no painel.
- Resistência à Vibração e Choques: Construção robusta, ideal para ambientes industriais que exigem resistência a choques e vibrações
- Corpo em Plástico Resistente: Material durável, garantindo uma longa vida útil e resistência a condições adversas.
- Interligação com Contator: Pode ser combinado com contatores Siemens da linha SIRIUS para formar uma solução completa de controle e proteção de motores.
- Ajuste Manual: Permite o ajuste manual da corrente de disparo conforme a necessidade da aplicação
- Conformidade com Normas: Atende a normas internacionais de segurança e qualidade, como IEC e UL.
- Indicador de Falha: O relé possui um indicador visual que sinaliza falha de sobrecarga ou desconexão, facilitando a manutenção e diagnóstico.
- Temperatura de Operação: Operação entre -25°C e +60°C, adequado para uma ampla gama de ambientes industriais.
- Proteção de Falha de Fase: Inclui proteção contra falha de fase, que detecta e desliga o sistema em caso de desequilíbrio de fase.
APLICAÇÃO:
- Proteção de Motores Elétricos: Para proteger motores contra sobrecargas, prevenindo danos causados por excesso de corrente.
- Sistemas de Controle de Motores: Em conjunto com contatores e disjuntores, forma um sistema completo para controle e proteção de motores em processos industriais.
- Indústrias de Processamento: Aplicado em setores como manufatura, automação e máquinas industriais, garantindo a proteção e eficiência dos motores.
- Sistemas de Bombeamento e Ventilação: Usado em sistemas de bombas e ventiladores para proteger contra sobrecarga e evitar danos.
- Equipamentos de Alta Potência: Adequado para instalações que exigem proteção de motores de grande porte ou equipamentos que consomem corrente considerável.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referencia: 3Ru21364Fb0
Linha Fabr.: Linha Sirius Innovatio
Produto: Rele Sobrecarga
Proteção: Térmico
Faixa Ajuste(A): 28-40A
Classe Disparo: Classe 10
Tensão Isolamento(V): 690V
Contator: Contator S2
Conexão Elétrica: Terminal Parafuso
marca do produto SIRIUS
designação do produto relé de sobrecarga térmica
designação de tipo de produto 3RU2
Dados técnicos gerais
Tamanho do relé de sobrecarga: S2
Tamanho do contator pode ser combinado específico da empresa: S2
Perda de potência [W] para o valor nominal da corrente em CA em ambientes quentes Estado operacional: 15,6 W
- Por pólo: 5,2 W
Tensão de isolamento com grau de poluição 3 com valor nominal CA: 690 V
Valor nominal da resistência à tensão de surto: 6 kV
Tensão máxima permitida para separação protetora
- Em redes com ponto estrela não aterrado entre auxiliares e circuito auxiliar: 415V
- Em redes com ponto estrela aterrado entre auxiliares e circuito auxiliar: 415V
- Em redes com ponto estrela não aterrado entre o principal e circuito auxiliar: 690V
- Em redes com ponto estrela aterrado entre o principal e circuito auxiliar: 690V
Resistência ao choque de acordo com IEC 60068-2-27: 8g / 11 ms
Tempo de recuperação após desarme por sobrecarga
- com reinicialização automática típica de: 10 min
- com reinicialização remota: 10 min
- Com reinicialização manual: 10 min
Código de referência de acordo com IEC 81346-2: F
Proibição de Substâncias (Data): 15/10/2014
Nome da substância SVHC: Chumbo - 7439-92-1
Peso: 0,322kg
Condições ambientais
Altitude de instalação a uma altura acima do nível do mar máximo 2 000 m
Temperatura ambiente
- Durante a operação: -40 ... +70 °C
- Durante o armazenamento: -55 ... +80 °C
- Durante o transporte: -55 ... +80 °C
Compensação de temperatura: -40 ... +60 °C
Umidade relativa durante a operação: 10 ... 95%
Pegada ambiental
Potencial de aquecimento global [CO2 eq] total: 108 kg
Potencial de aquecimento global [CO2 eq] durante a fabricação: 1,8 kg
Potencial de aquecimento global [CO2 eq] durante as vendas: 0,083 kg
Potencial de aquecimento global [CO2 eq] durante a operação: 107 kg
Circuito principal
Número de pólos para o circuito de corrente principal: 3
Valor de resposta de corrente ajustável corrente da liberação de sobrecarga dependente de corrente: 28 ... 40 A
Tensão operacional
- Valor nominal: 690 V
- No valor nominal AC-3e máximo: 690 V
Valor nominal de frequência operacional: 50 ... 60 Hz
Valor nominal de corrente operacional: 40 A
Corrente operacional em AC-3e a 400 V valor nominal: 40 A
Potência operacional
- Em AC-3
— Em 400 V valor nominal: 18,5 kW
— Em 500 V valor nominal: 22 kW
— Em 690 V valor nominal: 37 kW
- Em AC-3e
— Em 400 V valor nominal: 18,5 kW
— Em 500 V valor nominal: 22 kW
— Em 690 V valor nominal: 37 kW
Circuito auxiliar
Design da chave auxiliar integrada
Número de contatos NF para contatos auxiliares: 1
- Nota para desconexão do contator
Número de contatos NA para contatos auxiliares: 1
- Nota para a mensagem "Tropped"
Número de contatos CO para contatos auxiliares: 0
Corrente operacional dos contatos auxiliares no AC-15:
- Em 24 V: 3 A
- Em 110 V: 3 A
- Em 120 V: 3 A
- Em 125 V: 3 A
- Em 230 V: 2 A
- A 400 V: 1 A
- Em 690 V: 0,75 A
Corrente operacional dos contatos auxiliares no DC-13
- Em 24 V: 2 A
- A 60 V: 0,3 A
- Em 110 V: 0,22 A
- Em 125 V: 0,22 A
- Em 220 V: 0,11 A
Projeto do disjuntor miniatura para proteção contra curto-circuito do interruptor auxiliar necessário: 6A (SCC menor que igual a 0,5 kA; U menor que igual a 260V)
classificação de contato de contatos auxiliares de acordo com UL B600 / R300
Funções de proteção e monitoramento
Classe de viagem CLASSE 10
projeto da liberação de sobrecarga térmica
Classificações UL/CSA
Corrente de plena carga (FLA) para motor CA trifásico
- Em 480 V valor nominal: 40 A
- Em 600 V valor nominal: 40 A
Proteção contra curto-circuito
Projeto do elo fusível
- Para proteção contra curto-circuito da chave auxiliar é necessário o fusível gG: 6 A, rápido: 10 A

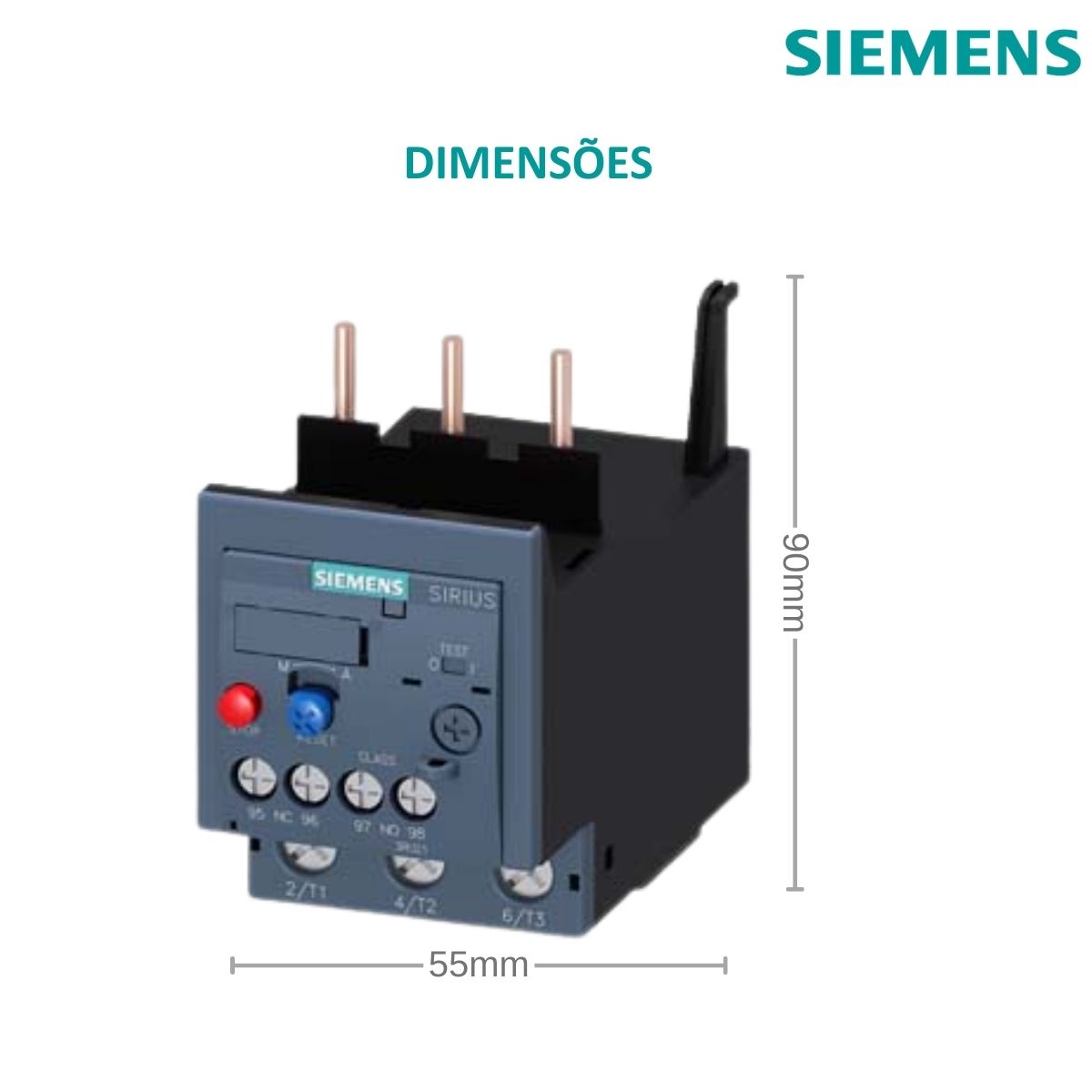

Instalação/montagem/dimensões
Método de fixação Montagem do contator
Altura 90 mm
Largura 55 mm
Profundidade 105 mm
