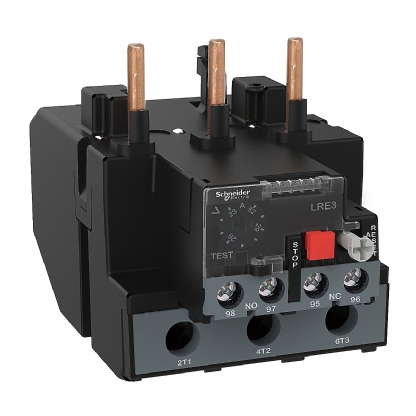

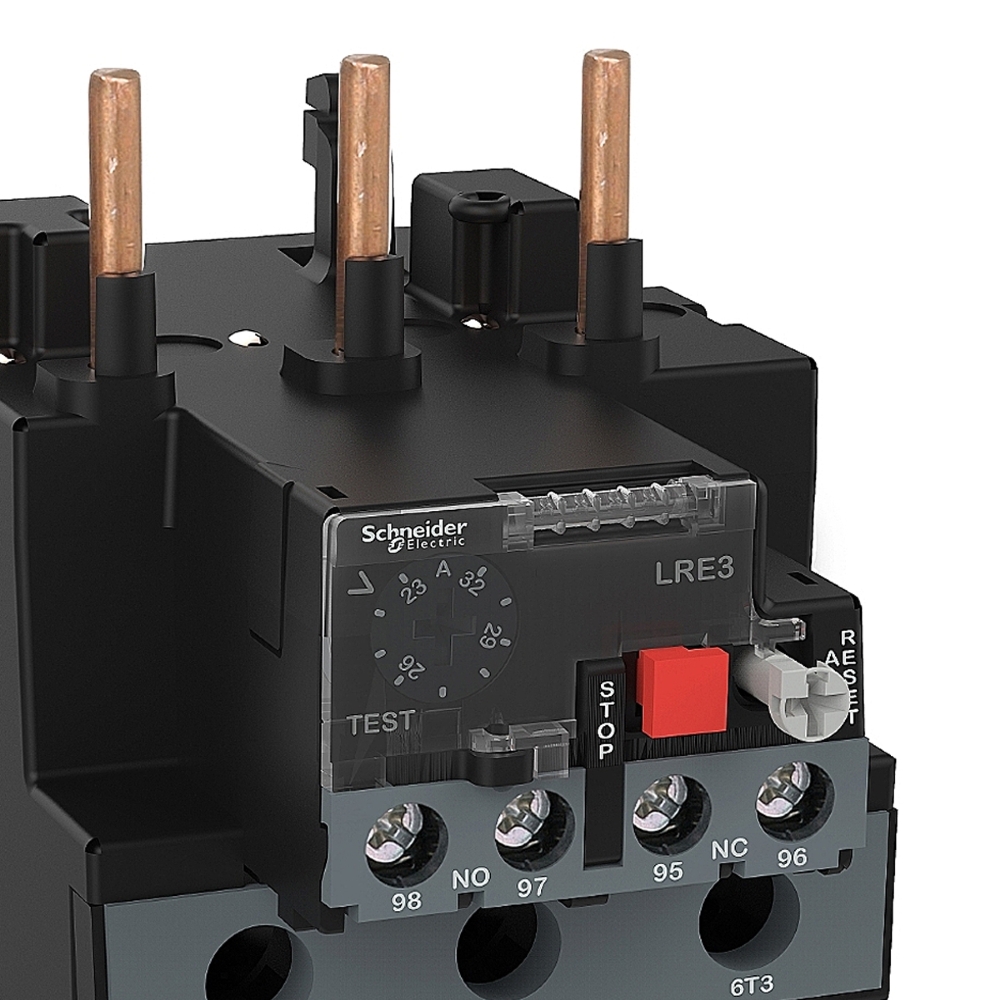

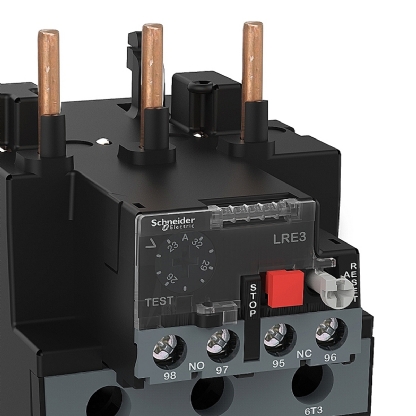

Relé De Sobrecarga Térmico 23-32A Classe 10 1Na+1Nf Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé De Sobrecarga Térmico 23-32A, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LRE353
ESPECIFICAÇÕES TECNICAS:
linha: EasyPact
nome do produto: EasyPact TVS
tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LRE
aplicação de relé: Proteção do motor
sensibilidade da falha de fase: Corrente de disparo 130% do Ir em duas fases, a última em 0 em conformidade com IEC 60947-4-1
Complementar:
compatibilidade do produto: LC1E40 -95
tipo de rede: CA
frequência da rede: 50/60 Hz
suporte de montagem:
Sob contator
Placa, com acessórios específicos
Trilho, com acessórios específicos
classe do disparo de sobrecarga: Classe 10A conforme IEC 60947-4-1
função da sinalização: Indicador de disparo do relé
linha de ajuste de proteção térmica: 23…32 A
limiar de disparo: 1.14 +/- 0.06 Ir conforme IEC 60947-4-1
força mecânica:
Choques: 6 Gn para 11 ms conforme IEC 60068-2-7
Vibrações: 3 Gn em conformidade com IEC 60068-2-6
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 5 A para circuito de sinalização
[Ue] tensão de operação nominal: <= 690 V CA
classificação do fusível associado:
63 A gG para circuito de potência
40 A aM para circuito de potência
5 A gG para circuito de sinalização
[Ui] tensão de isolamento nominal: 690 V para IEC 60947-4-1
[Uimp] tensão nominal de impulso suportada: 6 kV
sinalização local: Indicador de disparo
tipo de controle:
Pare: Vermelho Botão não luminoso
Reposição: Verde Botão não luminoso
compensação de temperatura: -20…60 °C
conexões - terminais:
Circuito de sinalização: terminais de grampo de parafuso 2 1… 2,5 mm² - rigidez do cabo: flexível sem extremidade do cabo
Circuito de sinalização: terminais de grampo de parafuso 2 1… 2,5 mm² - rigidez do cabo: flexível com extremidade do cabo
Circuito de sinalização: Conexões por parafuso 2 1…2,5 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo
Circuito de potência: Conexões por parafuso 1 4…35 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo
Circuito de potência: Conexões por parafuso 1 4…35 mm² - rigidez do cabo: Flexível Com a extremidade do cabo
Circuito de potência: Conexões por parafuso 1 4…35 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo
Torque de aperto recomendado:
Circuito de alimentação: 9 N.m - nos terminais de grampo de parafuso
Circuito de sinalização: 1,7 N.m - ligar Conexões por parafuso
altura: 54 mm
largura: 70 mm
profundidade: 113 mm
peso do produto: 0,47 kg
Meio ambiente:
Normas:
IEC 60947-5-1
IEC 60947-4-1
Certificações do produto: EAC
tratamento de proteção: TH conforme IEC 60068
grau de proteção IP: IP20 conforme IEC 60529
temperatura ambiente do ar para funcionamento:
-20…60 °C sem desclassificação em conformidade com IEC 60947-4-1
-20…70 °C com degradação
temperatura ambiente para armazenamento: -60…80 °C
resistência a incêndios: 850 °C conforme IEC 60068-2-1
força dielétrica: 6 kV a 50 Hz conforme IEC 60255-5
compatibilidade eletromagnética: Resistência a transientes: 6 kV conforme IEC 60801-5
