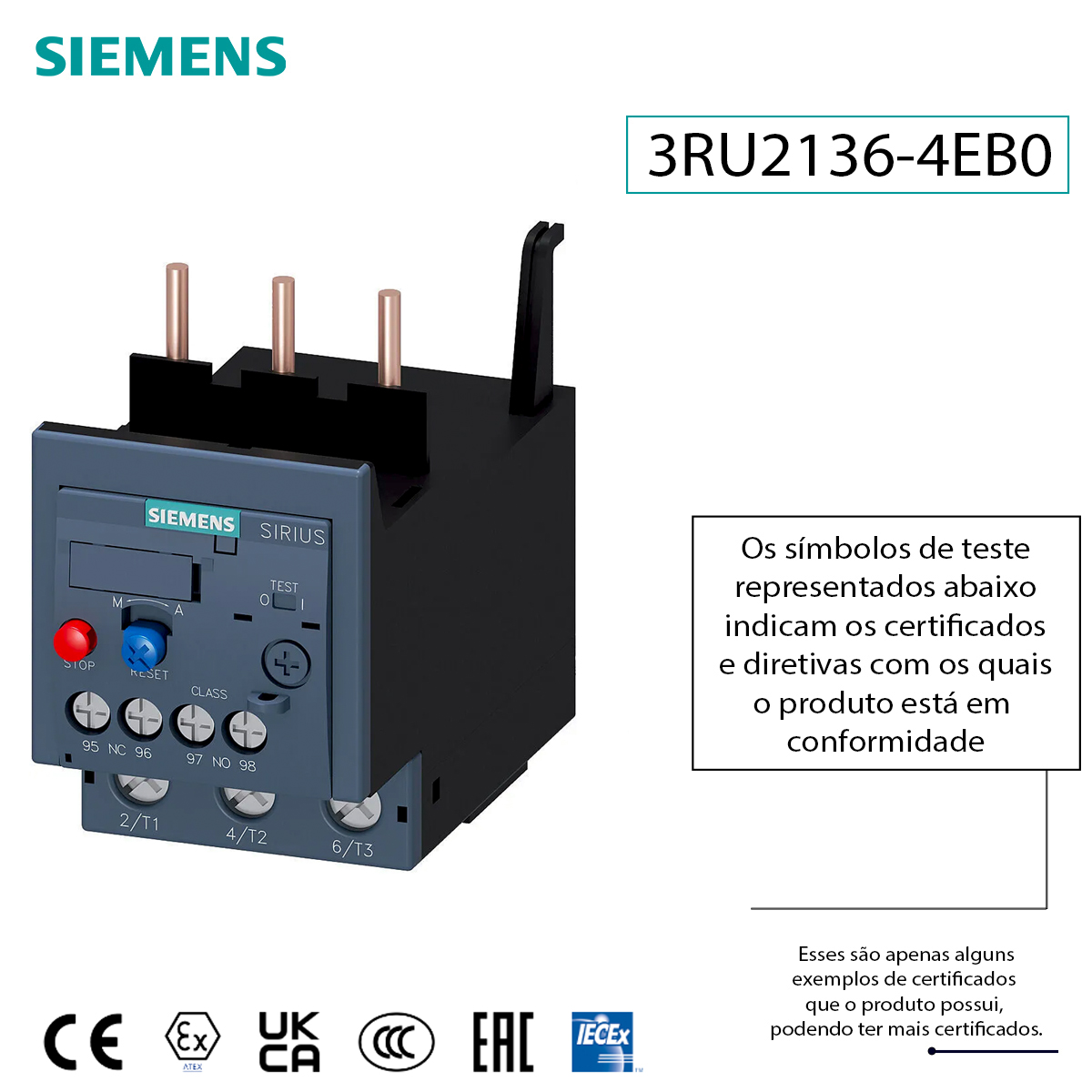

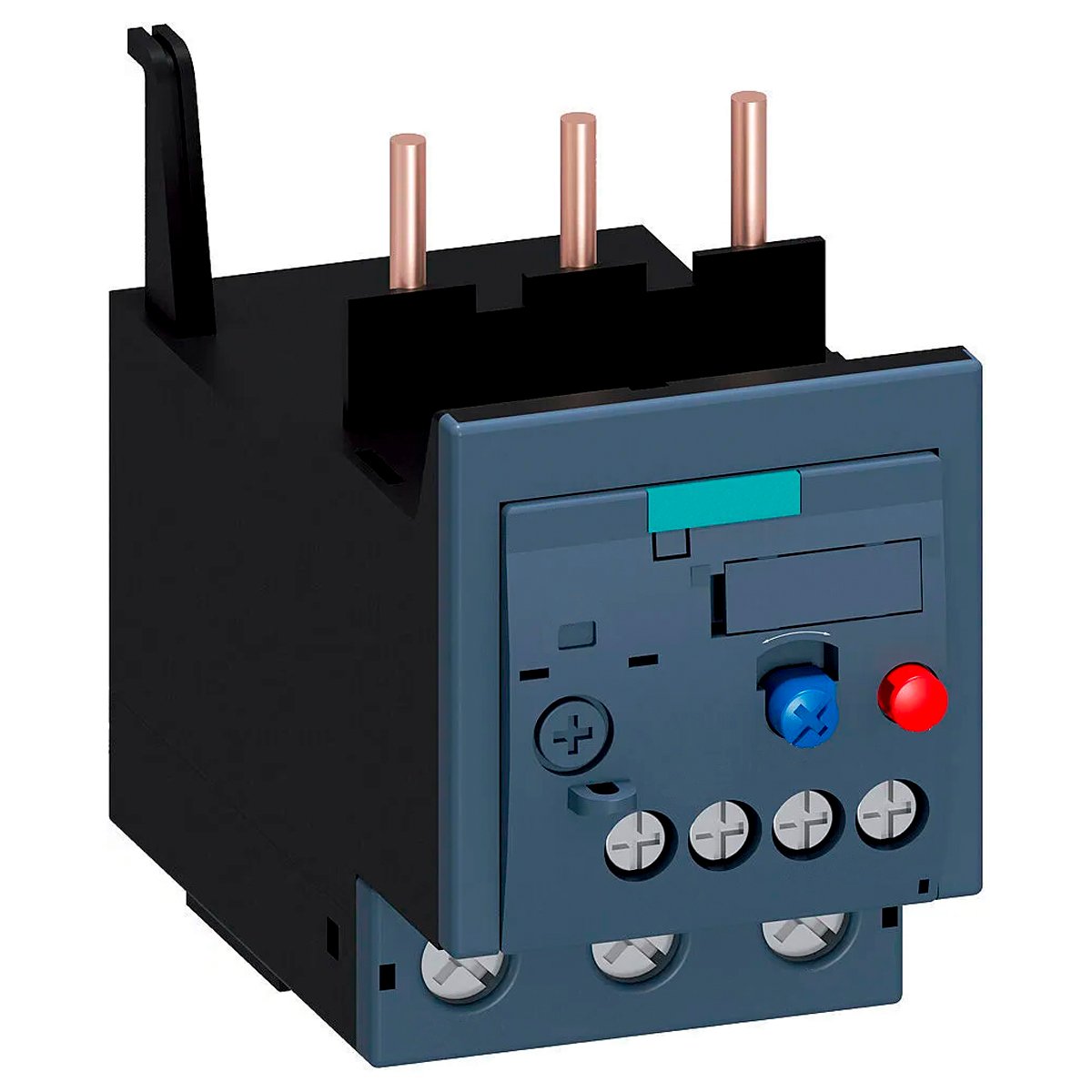

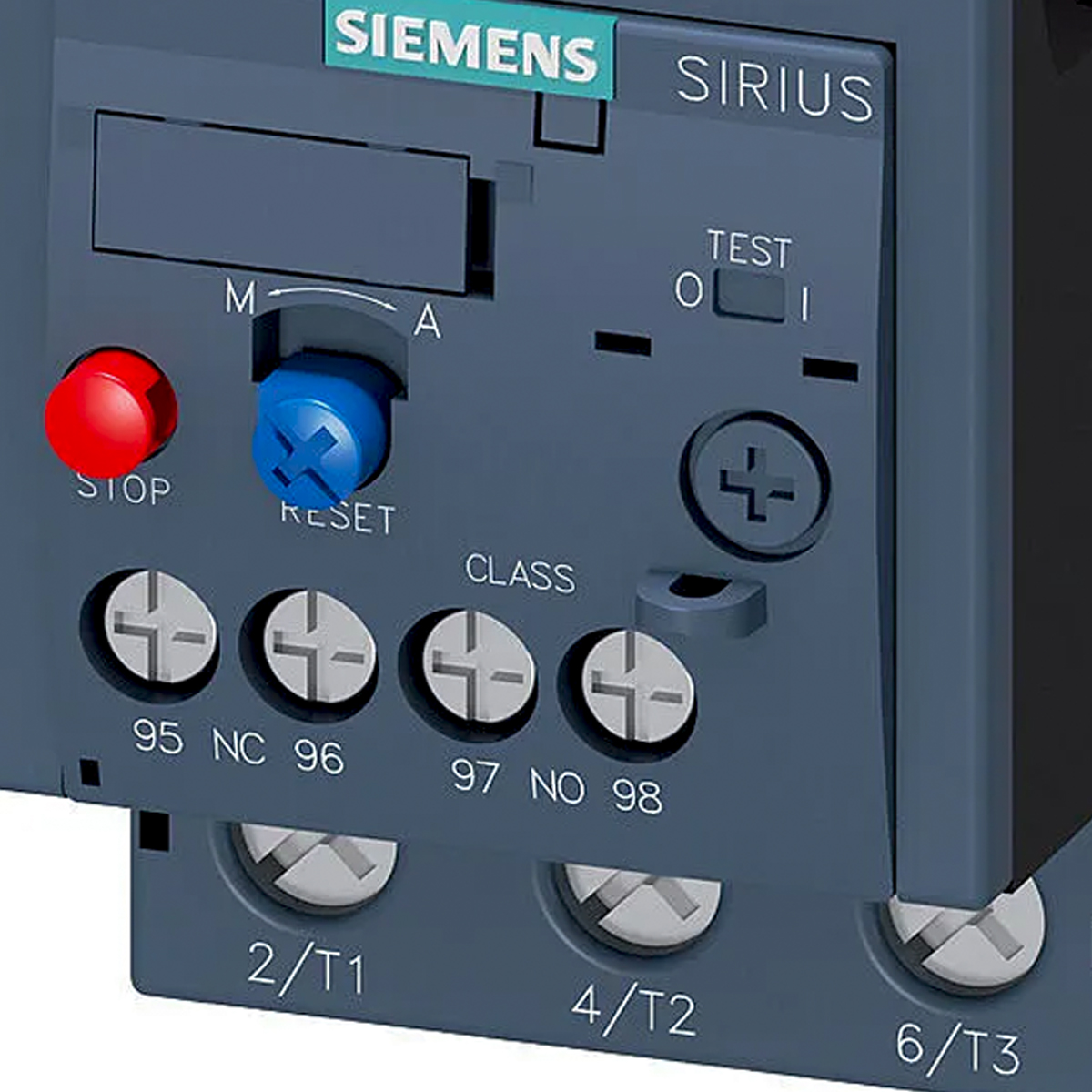

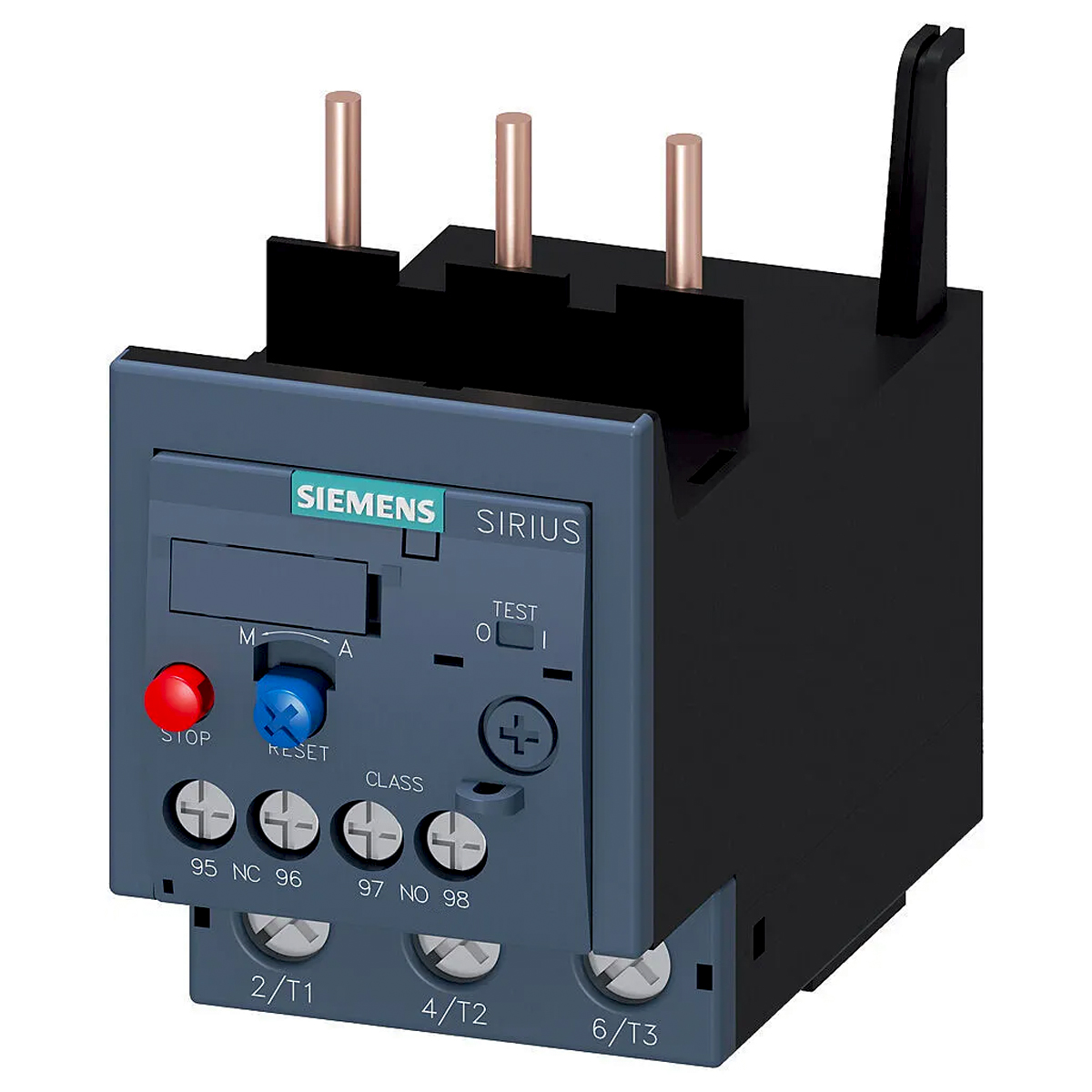

Relé De Sobrecarga Térmico 22-32A Classe 10 3RU21364EB0 Siemens
Com mais de 100 anos de história e experiência de atuação no Brasil, a Siemens visa desenvolver e gerar o que importa para a sociedade. Onde a excelência em eletrificação, automação e digitalização são destinadas, direcionadas e transformadas em soluções para levar a engenhosidade ao nível mais alto, de forma acessível a todos os consumidores. Conhecendo o Relé Sobrecarga Térmico 22-32A Classe 10 3RU21364EB0, você conhece a excelência e a perfeição garantida pela Siemens.
CARACTERÍSTICAS:
Relé de sobrecarga térmico SIRIUS 3RU2 para a proteção dependente da corrente de consumidores com arranque normal, contra um aquecimento elevado inadmissível como resultado de uma sobrecarga ou de uma falha de fase.Esta série é particularmente flexível e económica. Aprovações mundiais (por exemplo, IEC e UL/CSA) e implementações em aplicações potencialmente explosivas (ATEX ou IEC Ex) são um dado adquirido.
Disponível com diferentes intervalos de regulação do disparador de sobrecarga. Disponíveis com ligação roscada ou por borne de mola para uma ligação rápida, isenta de manutenção e resistente a vibrações, bem como para a instalação individual.Os acessórios são adequados para todos os tamanhos S00 a S3.Simples, eficiente e sempre atual - O sistema de componentes modulares SIRIUS.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 3RU21364EB0
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Linha: Linha Sirius Innovation
Referência: 3Ru21364Eb0
Produto: Relé Sobrecarga
Proteção: Térmico
Faixa Ajuste(A): 22-32A
Classe Disparo: Classe 10
Tensão Isolamento(V): 690V
Contator: Contator S2
Conexão Elétrica: Terminal Parafuso
Nome da marca do produto: SIRIUS
Designação do produto: relé de sobrecarga térmico
Designação do tipo de produto: 3RU2
Dados técnicos gerais:
Tamanho do Relé de sobrecarga: S2
Tamanho do contator combinável específico da empresa: S2
Potência de perda [W] com valor de designação de corrente com CA no estado operacional quente: 13,8 W
- Por ponto de ligação: 4,6 W
Tensão de isolamento com grau de poluição 3 com CA valor de designação: 690 V
Tensão de impulso suportável valor de designação: 6 kV
Tensão máxima admissível para separação de proteção:
- Em redes com ponto neutro não aterrado entre circuitos auxiliares: 415 V
- Em redes com ponto neutro aterrado entre circuitos auxiliares: 415 V
- Em redes com ponto neutro não aterrado entre circuito principal e circuito auxiliar: 690 V
- Em redes com ponto neutro aterrado entre circuito principal e circuito auxiliar: 690 V
Resistência ao choque conforme IEC 60068-2-27: 8g / 11 ms
Identificação de referência conforme IEC 81346-2:2009: F
Diretiva RSP (Data): 10/15/2014
SVHC substance name: Lead - 7439-92-1
Circuito de corrente principal:
Quantidade de polos para circuito principal: 3
Valor de resposta ajustável da corrente do disparador de sobrecarga dependente da corrente: 22 ... 32 A
Tensão operacional:
- Valor de designação: 690 V
- Com CA-3e valor de designação máximo: 690 V
Frequência de operação valor de designação: 50 ... 60 Hz
Corrente de serviço valor de designação: 32 A
Corrente de serviço com CA-3e com 400 V valor de designação: 32 A
Potência Operacional:
- Com CA-3:
- Com 400 V valor de designação: 15 kW
- Com 500 V valor de designação: 18,5 kW
- Com 690 V valor de designação: 30 kW
- Com CA-3e:
- Com 400 V valor de designação: 15 kW
- Com 500 V valor de designação: 18,5 kW
- Com 690 V valor de designação: 30 kW

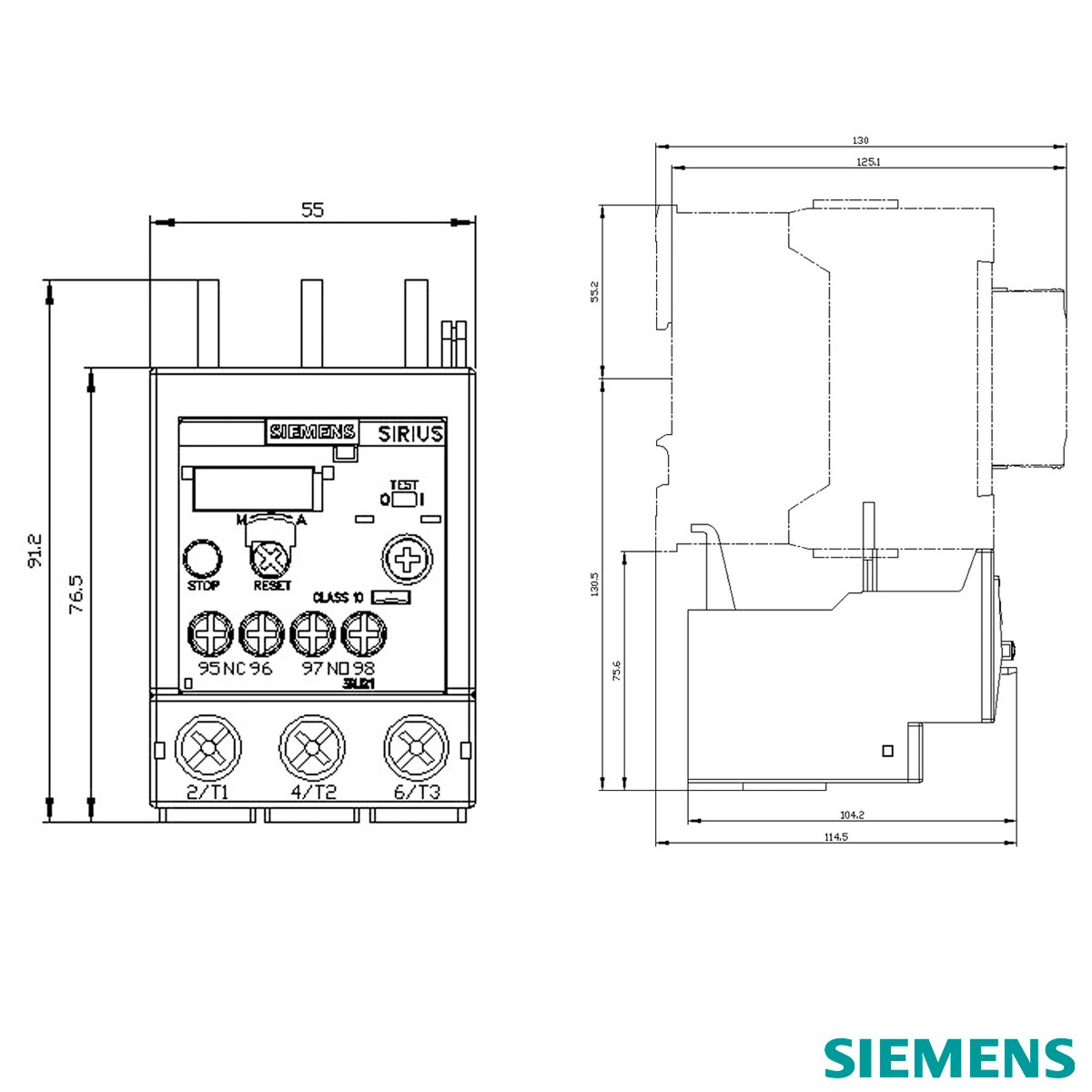

Montagem/ Fixação/ Dimensões:
Posição de montagem: conforme desejar
Tipo de fixação: Montagem do contactor
Altura: 90 Mm
Largura: 55 Mm
Profundidade: 105 Mm
