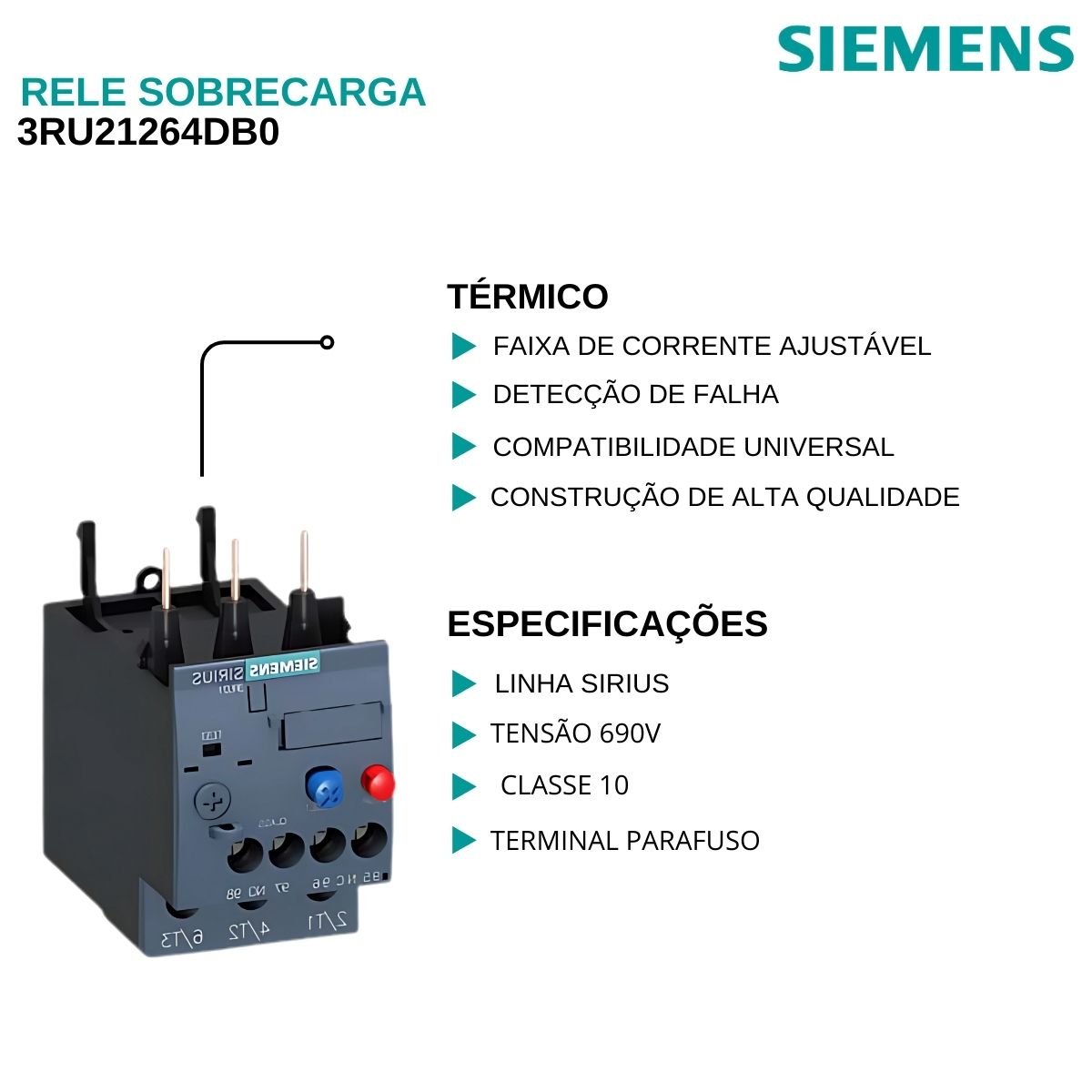

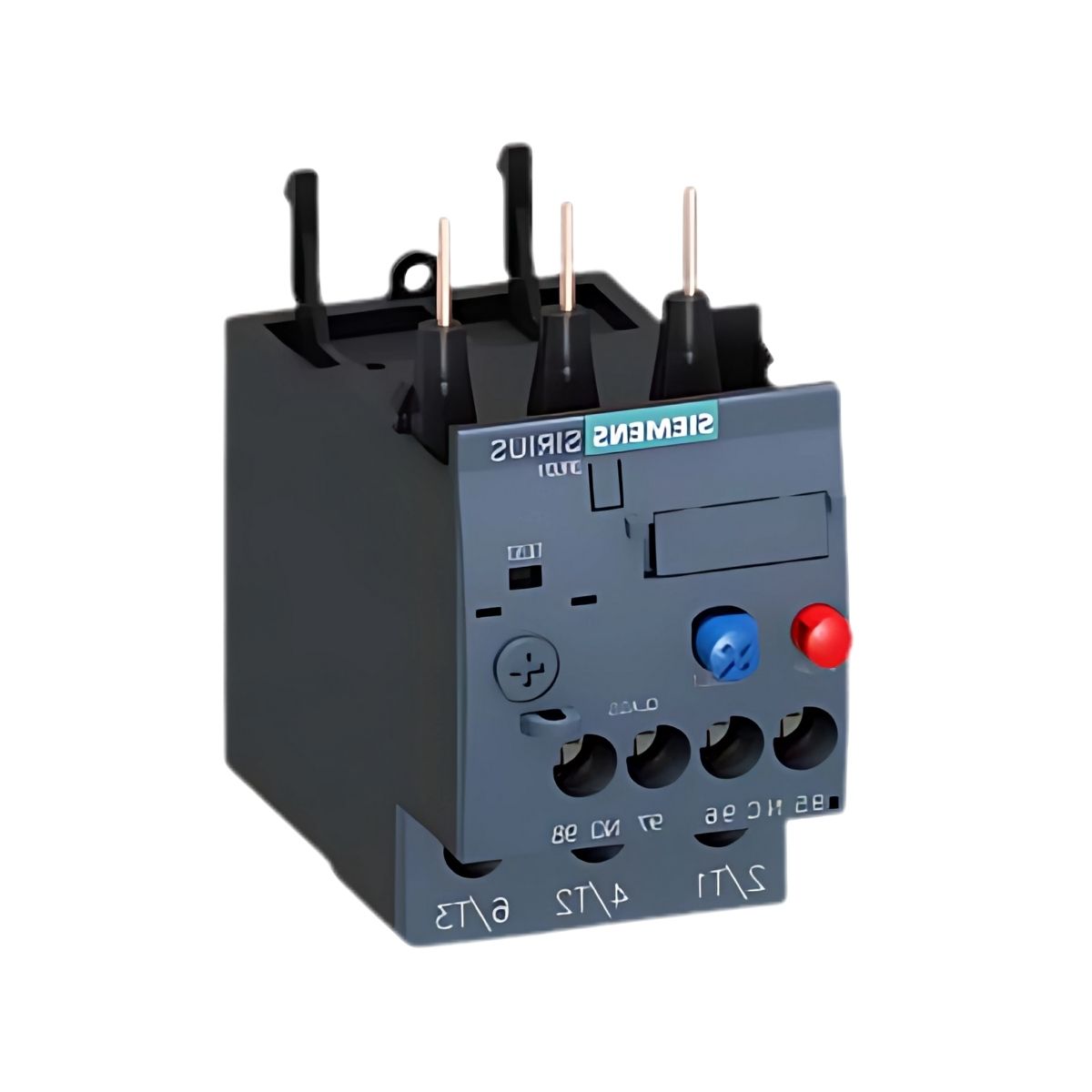

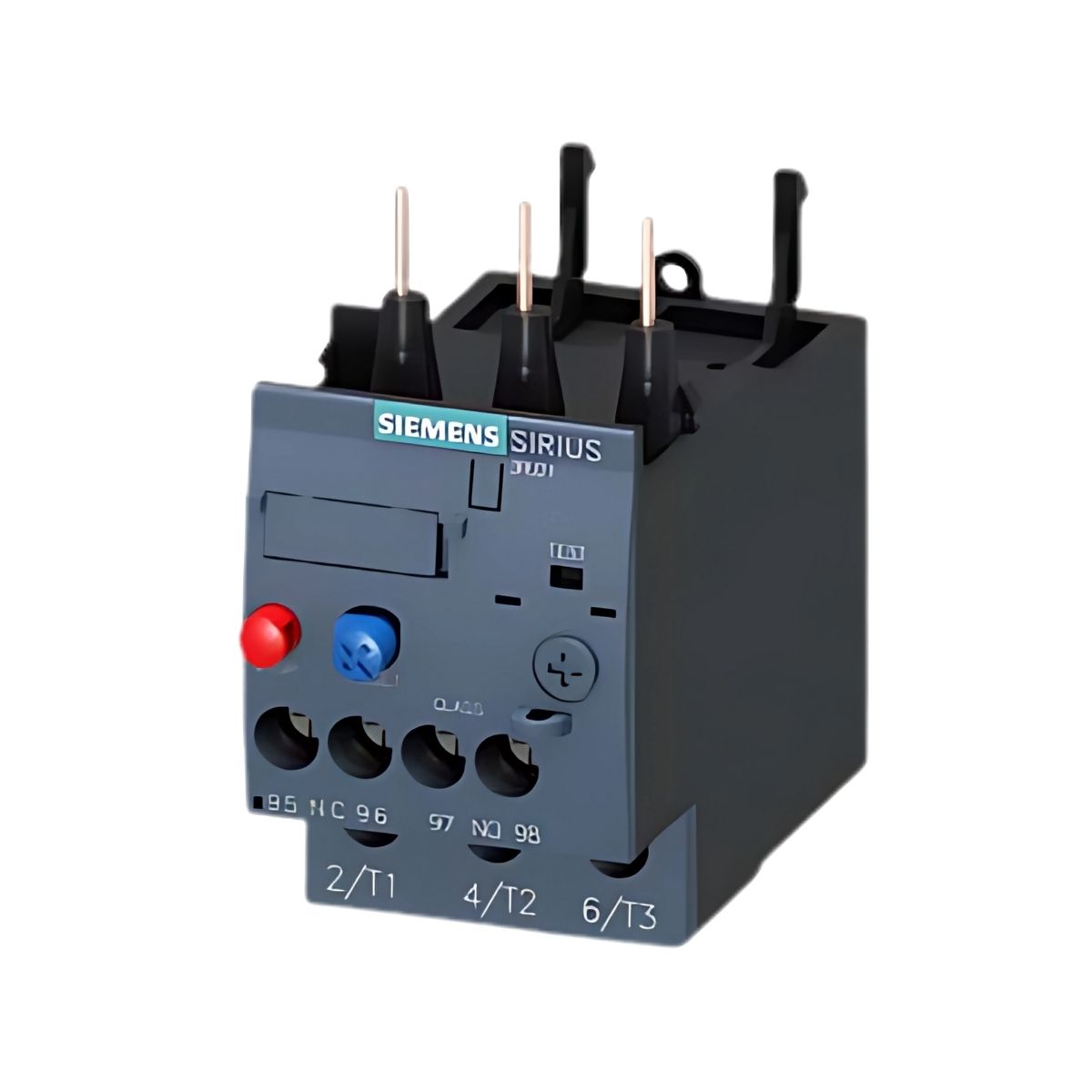

Rele Sobrecarga Térmico 20-25A Classe 10 3RU21264DB0 - Siemens

ESPECIFICAÇÕES TÉCNICAS:

Marca: Siemens
Referência: 3Ru21264Db0
Linha: Linha Sirius
Produto: Rele Sobrecarga
Proteção: Térmico
Faixa Ajuste(A): 20-25A
Classe Disparo: Classe 10
Tensão Isolamento(V): 690V
Contator: Contator S0
Conexão Elétrica: Terminal Parafuso
Marca do produto: SIRIUS
Designação do produto: Relé de sobrecarga térmica
Designação de tipo de produto: 3RU2

Dados técnicos gerais
Tamanho do relé de sobrecarga: S0
Tamanho do contator: Pode ser combinado S0 específico da empresa
Perda de potência [W] para o valor nominal da corrente em CA em ambientes quentes estado operacional: 8,1W
- Por pólo: 2,7 W
Tensão de isolamento com grau de poluição 3 com valor nominal CA: 690 V
Valor nominal da resistência à tensão de surto: 6 kV
Tensão máxima permitida para separação protetora
- Em redes com ponto estrela não aterrado entre auxiliares e circuito auxiliar: 440 V
- Em redes com ponto estrela aterrado entre auxiliares e circuito auxiliar: 440 V
- Em redes com ponto estrela não aterrado entre o principal e circuito auxiliar: 440 V
- Em redes com ponto estrela aterrado entre o principal e circuito auxiliar: 440 V
Resistência ao choque de acordo com IEC 60068-2-27: 8g / 11 ms
código de referência de acordo com IEC 81346-2: F
Proibição de Substâncias (Data): 01/10/2009
Nome da substância: SVHC Chumbo - 7439-92-1
Peso: 0,192 kg

Condições ambientais
Altitude de instalação a uma altura acima do nível do mar máximo: 2 000 m
Temperatura ambiente
- durante a operação: -40 ... +70 °C
- durante o armazenamento: -55 ... +80 °C
- durante o transporte: -55 ... +80 °C
Compensação de temperatura: -40 ... +60 °C
Umidade relativa durante a operação: 10 ... 95%
Pegada ambiental
Potencial de aquecimento global [CO2 eq] total: 56,6 kg
Potencial de aquecimento global [CO2 eq] durante a fabricação: 1,21 kg
Potencial de aquecimento global [CO2 eq] durante as vendas: 0,047 kg
Potencial de aquecimento global [CO2 eq] durante a operação: 55,4 kg
Potencial de aquecimento global [CO2 eq] após o fim da vida: -0,027 kg

Circuito principal
Número de pólos para o circuito de corrente principal: 3
Valor de resposta de corrente ajustável corrente da corrente: - 20 ... 25 A
Liberação de sobrecarga: dependente
Tensão operacional
- Valor nominal: 690 V
- No valor nominal AC-3e máximo: 690 V
Valor nominal de frequência operacional: 50 ... 60 Hz
Valor nominal de corrente operacional: 25 A
Corrente operacional em AC-3e a 400 V valor nominal: 25 A
Potência operacional
- Em AC-3
— Em 400 V valor nominal: 11 kW
— Em 500 V valor nominal: 15 kW
— Em 690 V valor nominal: 22 kW
- Em AC-3e
— Em 400 V valor nominal: 11 kW
— Em 500 V valor nominal: 15 kW
— Em 690 V valor nominal: 22 kW

Circuito auxiliar
Design da chave auxiliar: Integrada
Número de contatos NF para contatos auxiliares: 1
- Nota para desconexão do contator
Número de contatos NA para contatos auxiliares: 1
- Nota para a mensagem "Tropped"
Número de contatos CO para contatos auxiliares: 0
Corrente operacional dos contatos auxiliares no AC-15:
- Em 24 V 3 A
- Em 110 V 3 A
- Em 120 V 3 A
- Em 125 V 3 A
- Em 230 V 2 A
- Em 400 V 1 A
- Em 690 V 0,75 A
Corrente operacional dos contatos auxiliares no DC-13:
- Em 24 V 2 A
- Em 60 V 0,3 A
- Em 110 V 0,22 A
- Em 125 V 0,22 A
- Em 220 V 0,11 A
Classificação de contato de contatos auxiliares de acordo com UL B600 / R300
Funções de proteção e monitoramento
classe de viagem: CLASSE 10
Projeto da liberação de sobrecarga: Térmica

Classificações UL/CSA
Corrente de plena carga (FLA) para motor CA: trifásico
- Em 480 V valor nominal: 25 A
- Em 600 V valor nominal: 25 A
Proteção contra curto-circuito
Projeto do elo fusível
- Para proteção contra curto-circuito da chave auxiliar é necessário o fusível gG: 6 A, rápido: 10 A

Instalação/montagem/dimensões
Método de fixação: Montagem do contator

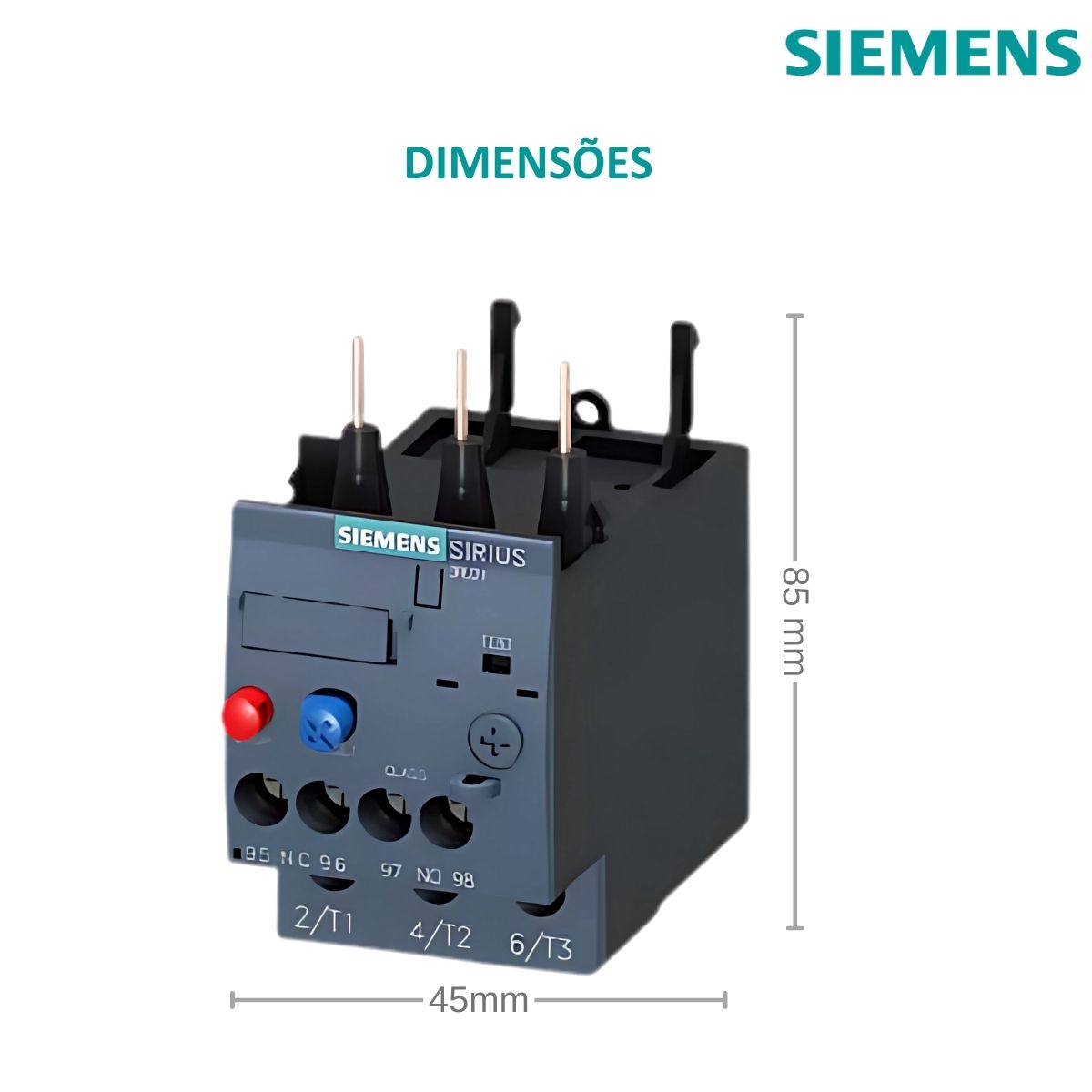

Altura: 85 mm
Largura: 45 mm
Profundidade: 85 mm

Conexões/Terminais
Terminal removível do componente do produto para auxiliar e circuito de controle: Não
Tipo de conexão elétrica
- Para terminais tipo parafuso do circuito de corrente principal
- Para terminais tipo parafuso de circuito auxiliar e de controle
Disposição de conectores elétricos para corrente principal
Circuito: Superior e inferior
Tipo de seções transversais de condutores conectáveis
- Para contatos principais
— Sólido ou trançado: 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
— Trançado fino com processamento final do núcleo: 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
- Para cabos AWG para contatos principais: 2x (16 ... 12), 2x (14 ... 8)
Tipo de seções transversais de condutores conectáveis
- Para contatos auxiliares
— sólido ou trançado: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
— Trançado fino com processamento final do núcleo: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Para cabos AWG para contatos auxiliares: 2x (20 ... 16), 2x (18 ... 14)
Torque de aperto
- Para contatos principais com terminais tipo parafuso: 2 ... 2,5 N·m
- Para contatos auxiliares com terminais tipo parafuso: 0,8 ... 1,2 N·m
Design do eixo da chave de fenda Diâmetro: 5 ... 6 mm
Tamanho da ponta da chave de fenda Pozidriv PZ 2
Desenho da rosca do parafuso de conexão
- Para contatos principais: M4
- Dos contatos auxiliares e de controle: M3
Dados relacionados à segurança
Taxa de falha [FIT] com baixa taxa de demanda de acordo com SN 31920: 50 AJUSTE
MTTF com alta taxa de demanda 2 280 a CEI 61508
Valor: T1
- Para intervalo de teste de prova ou vida útil de acordo com IEC 61508: 20h

Segurança Elétrica
classe de proteção IP na parte frontal de acordo com IEC 60529: IP20
proteção contra toque na parte frontal de acordo com IEC 60529: Á prova de dedos, para contato vertical pela frente
