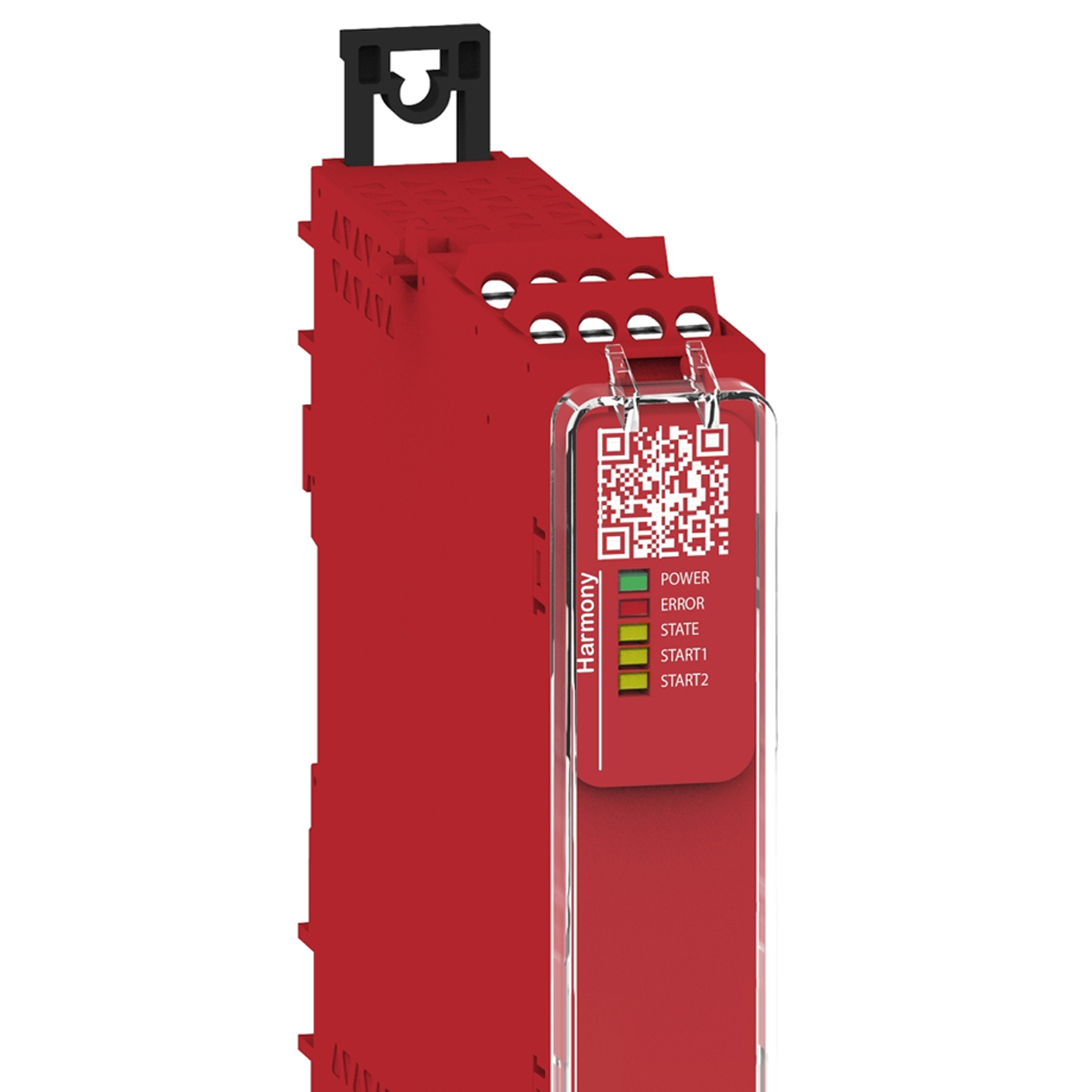

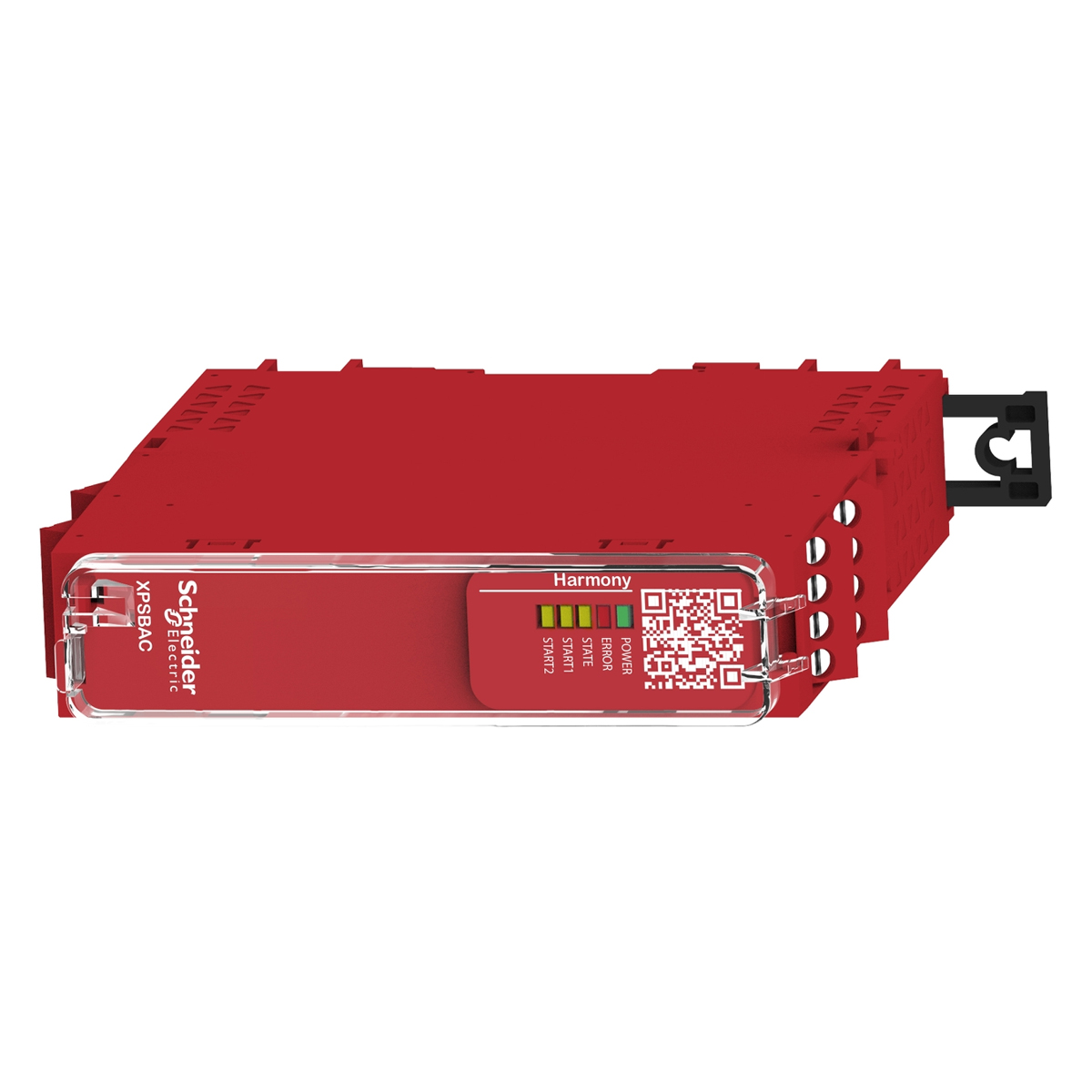

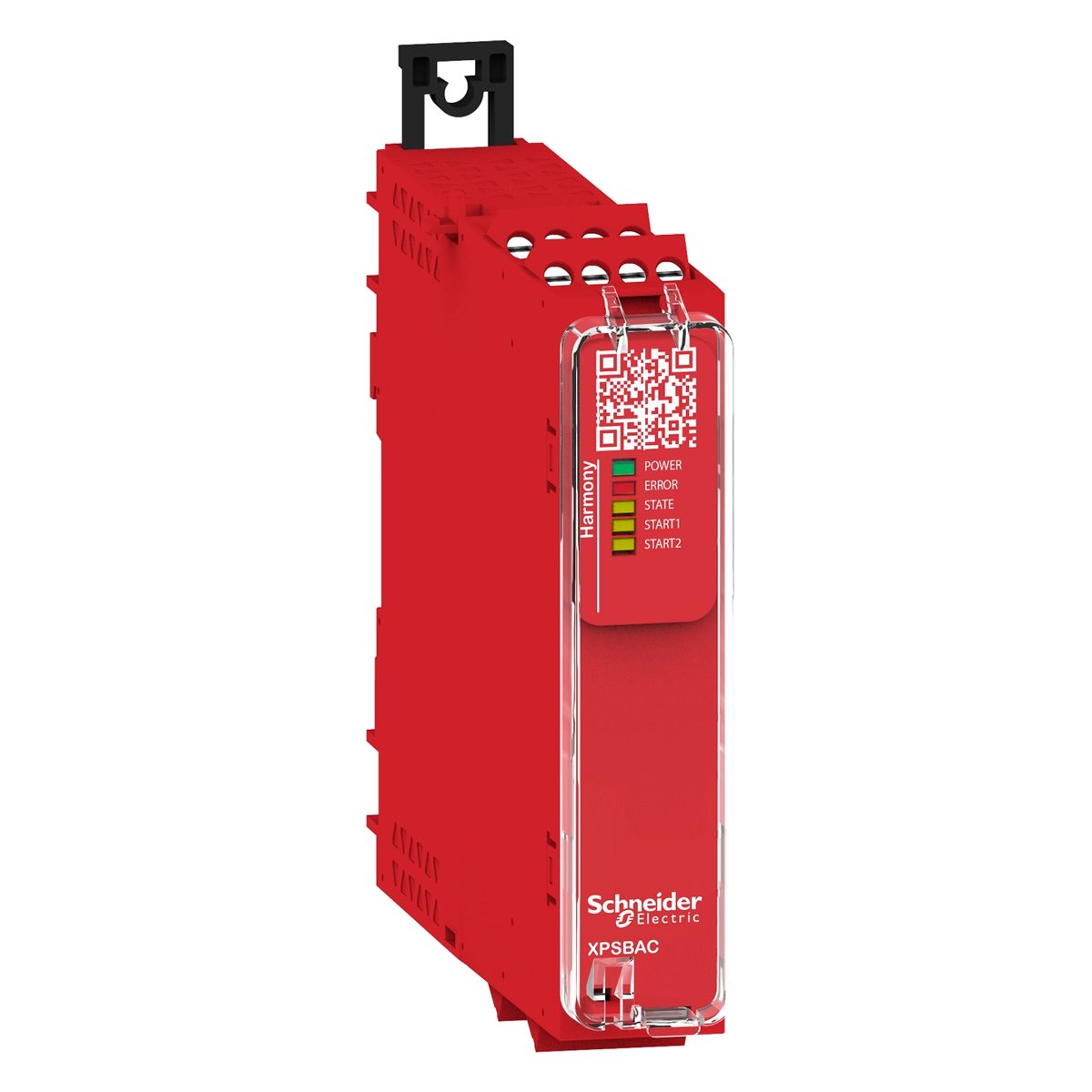

Relé Segurança Parada Emergência Cat 4 48-240Vca/Cc 4Na+1Nf - Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé Segurança Parada Emêrgencia Cat 4 48-240Vca/Cc 4Na+1Nf você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: XPSBAC34AP
ESPECIFICAÇÕES TÉCNICAS:
Produto: Relé
Tipo: Segurança
Modelo: Parada Emergência
Categoria: Cat 4
Tensão(V): 48-240Vca/Cc
Contatos: 4Na+1Nf
Marca: Schneider Electric
Referencia: Xpsbac34ap
Linha de Produto:
Harmonia Automação da Segurança
Nome do Módulo de Segurança: Xpsbac
Aplicação do Módulo de Segurança:
Parada de Emergência e Guarda de Proteção
Função do Módulo:
Botão de Parada de Emergência Com 2 Contactos Nf
Monitoramento de Proteção Com 1 ou 2 Disjuntores de Segurança
Nível de Segurança:
Pode Atingir Pl E/categoria 4 para Contacto de Relé Normalmente Aberto Conforme Iso 13849-1
Pode Atingir Silcl 3 para Contacto de Relé Normalmente Aberto Conforme Iec 62061
Pode Atingir Sil 3 para Contacto de Relé Normalmente Aberto Conforme Iec 61508
Pode Chegar Pl c / Categoria 1 para Contacto de Relé Normalmente Fechado Conforme Iso 13849-1
Pode Atingir Silcl 1 para Contacto de Relé Normalmente Fechado Conforme Iec 62061
Pode Chegar à Sil 1 para Contacto de Relé Normalmente Fechado Conforme Iec 61508
Dados de Fiabilidade de Segurança:
Mttfd > 30 Anos para Contacto de Relé Normalmente Aberto Conforme Iso 13849-1
Dcavg >= 99 % para Contacto de Relé Normalmente Aberto Conforme Iso 13849-1
Pfhd = 1.01e-09 para Contacto de Relé Normalmente Aberto Conforme Iso 13849-1
Hft = 1 para Contacto de Relé Normalmente Aberto Conforme Iec 62061
Pfhd = 1.01e-09 para Contacto de Relé Normalmente Aberto Conforme Iec 62061
Sff > 99% para Contacto de Relé Normalmente Aberto Conforme Iec 62061
Hft = 1 para Contacto de Relé Normalmente Aberto Conforme Iec 61508-1
Pfhd = 1.01e-09 para Contacto de Relé Normalmente Aberto Conforme Iec 61508-1
Sff > 99% para Contacto de Relé Normalmente Aberto Conforme Iec 61508-1
Tipo=b para Contacto de Relé Normalmente Aberto Conforme Iec 61508-1
Mttfd > 30 Anos para Contacto de Relé Normalmente Fechado Conforme Iso 13849-1
Dc > 60 % para Contacto de Relé Normalmente Fechado Conforme Iso 13849-1
Pfhd = 1.01e-09 para Contacto de Relé Normalmente Fechado Conforme Iso 13849-1
Hft=0 para Contacto de Relé Normalmente Fechado Conforme Iec 62061
Pfhd = 1.01e-09 para Contacto de Relé Normalmente Fechado Conforme Iec 62061
Sff > 60% para Contacto de Relé Normalmente Fechado Conforme Iec 62061
Hft=0 para Contacto de Relé Normalmente Fechado Conforme Iec 61508-1
Pfhd = 1.01e-09 para Contacto de Relé Normalmente Fechado Conforme Iec 61508-1
Sff > 60% para Contacto de Relé Normalmente Fechado Conforme Iec 61508-1
Tipo=b para Contacto de Relé Normalmente Fechado Conforme Iec 61508-1
Tipo de Circuito Elétrico: par Nc
Conexões Terminais:
Bloco Terminal de Parafuso Removível, 0,2...2,5 Mm² Sólido ou Flexível
Bloco Terminal de Parafuso Removível, 0,25...2,5 Mm² Flexível Com Virola Condutor Único
Bloco Terminal de Parafuso Removível, 0,2...1,5 Mm² Sólido ou Flexível Condutor de Gêmeos
Bloco Terminal de Parafuso Removível, 2 x 0.25...1 Mm² Flexível Com Virola Sem Extremidade de Cabo, Com Luneta
Bloco Terminal de Parafuso Removível, 2 x 0.5...1.5 Mm² Flexível Com Virola Com Extremidade do Cabo, Com Aro
Tensão Nominal de Fornecimento [us]:
48...240 v Ca - 15...10 %
48...240 v Cc - 20...20 %
Tempo de Sincronização Entre Entradas: Ilimitado
Tipo de Início: Automático/manual/monitorizado
Consumo de Potência Em W: 2,0 w 48...240 v Cc
Consumo de Potência Em Va: 6,0 Va 48...240 v Ca 50/60 Hz
Tipo de Proteção de Entrada: Interno, Eletrônico
Safety Outputs: 4 no + 1 Nc
Safety Inputs: 0
Compatibilidade de Entrada:
Circuito Normalmente Fechado Conforme Iso 14119
Interruptor de Fim de Curso Xc Conforme Iso 14119
Contato Mecânico Conforme Iso 14119
Circuito Normalmente Fechado Conforme Iso 13850
Input Terminal: Fonte de Alimentação
[ie] Corrente Nominal de Operação:
5 a Ca-1
3 a Ca-15
5 a Cc-1
3 a Cc-13
3 a Ca-1
1 a Ca-15
3 a Cc-1
1 a Cc-13
Control Outputs: 0
[ith] Corrente Térmica Convencional Ao ar Livre: 0,25
Classificação do Fusível Associado:
10 a Gg para Circuito de Saída de Relé na Conforme Iec 60947-1
Corrente de Saída Mínima: 10 Ma para Saída do Relé
Tensão de Saída Mínima: 5 v para Saída do Relé
Tempo de Resposta: 60 Ms At 48...240 v Ac/dc
[ui] Tensão Nominal de Isolação:
300 v (graus de Poluição 2) Conforme En/iec 60947-1
[uimp] Tensão Suportável de Impulso Nominal:
4 Kv Categoria de Sobretensão Ii Conforme En/iec 60947-1
Sinalização Local:
Led Verde Com Poder Marcação para Ligar
Led Vermelho Com Error Marcação para Erro
Led Amarelo Com State Marcação para Status
Led Amarelo Com Start1 Marcação para Iniciar Entrada
Led Amarelo Com Start2 Marcação para Iniciar Entrada
Suporte de Montagem: Trilho Din de 35mm
Profundidade: 120 Mm
Altura: 100 Mm
Largura: 22,5 Mm
Peso Líquido: 0,200 Kg
Temperatura Ambiente para Funcionamento: -25…55 °c
Padrões:
Iec 60947-5-1
Iec 61508-1 Norma de Segurança Funcional
Iec 61508-2 Norma de Segurança Funcional
Iec 61508-3 Norma de Segurança Funcional
Iec 61508-4 Norma de Segurança Funcional
Iec 61508-5 Norma de Segurança Funcional
Iec 61508-6 Norma de Segurança Funcional
Iec 61508-7 Norma de Segurança Funcional
Iso 13849-1 Norma de Segurança Funcional
Iec 62061 Norma de Segurança Funcional
Certificações do Produto: Tüv/Culus
Grau de Proteção Ip:
Ip20 (terminais) Conforme En/iec 60529
Ip40 (caixa) Conforme En/iec 60529
Ip54 (área de Montagem) Conforme En/iec 60529
Umidade Relativa: 5…95 % Sem Condensação
