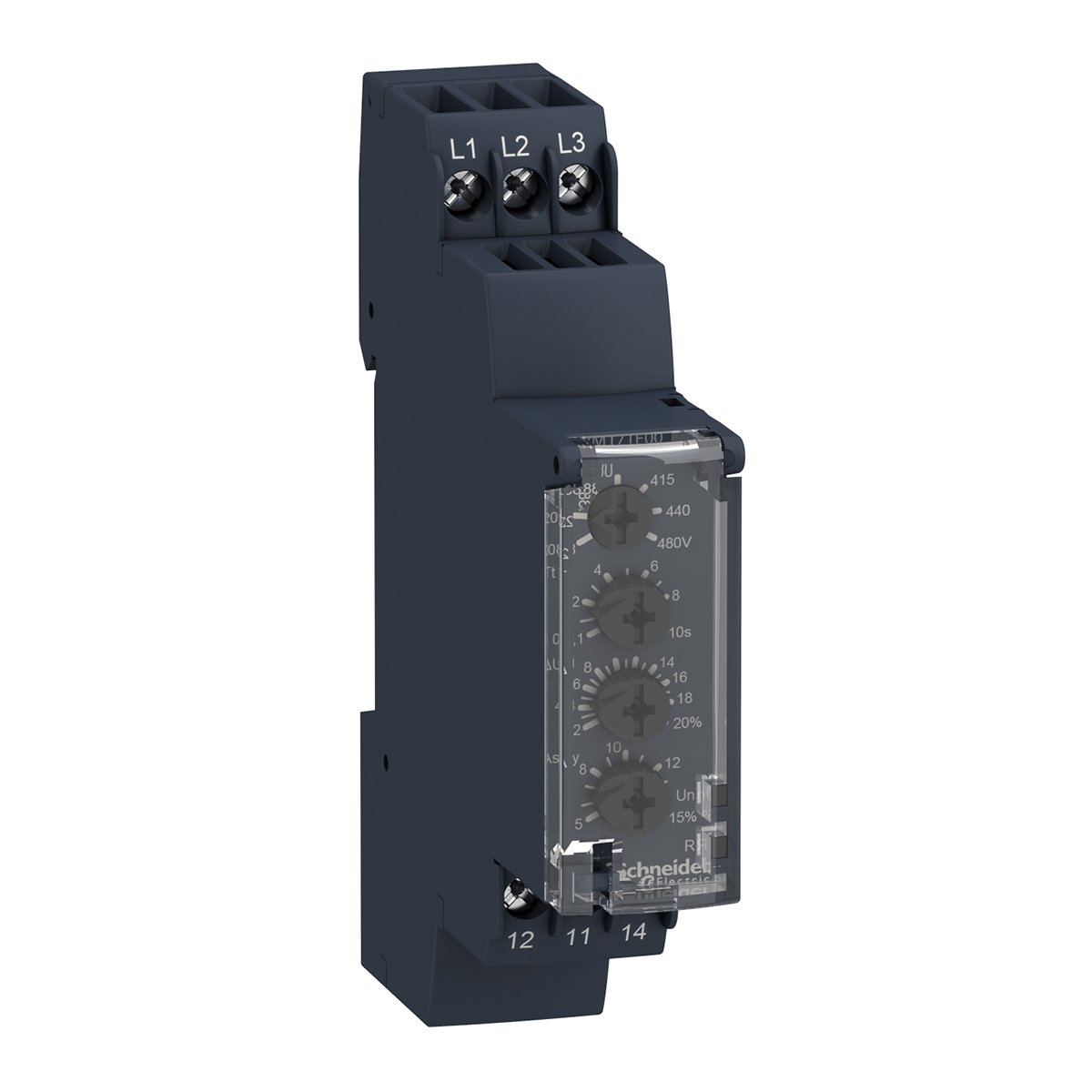

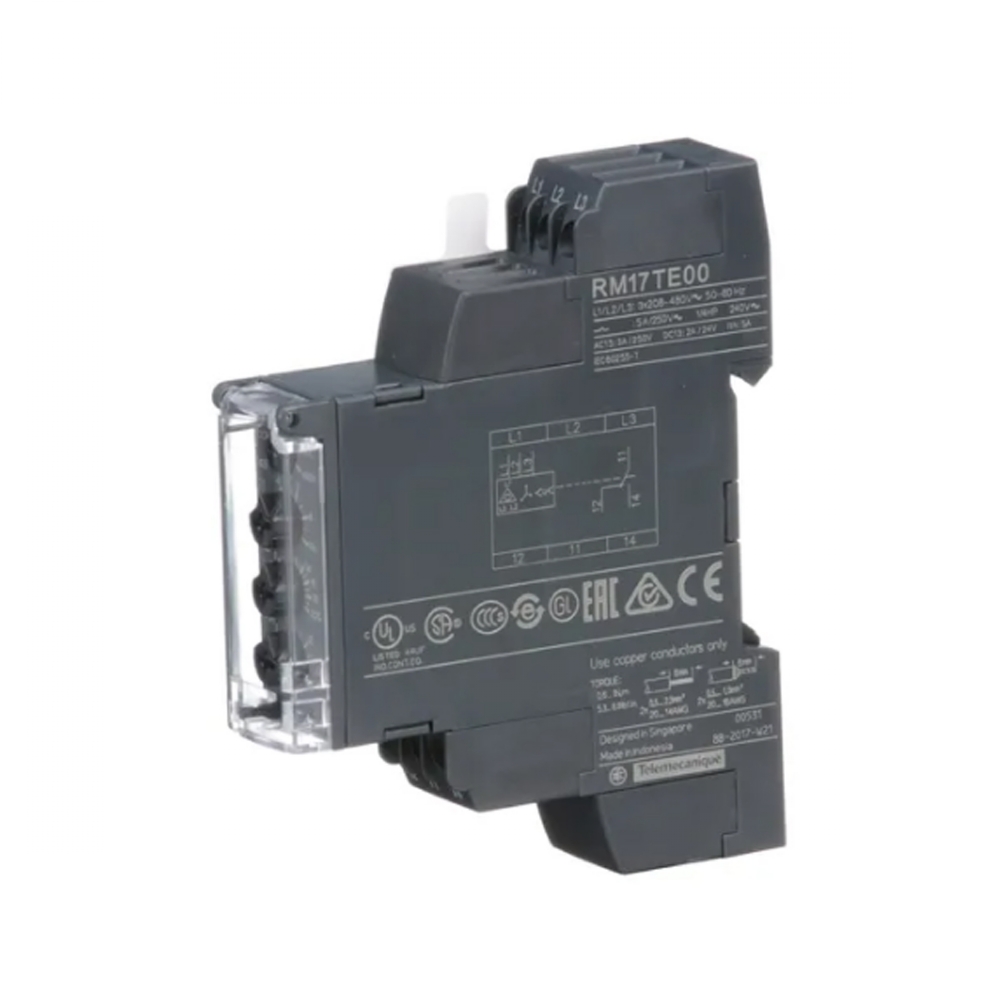

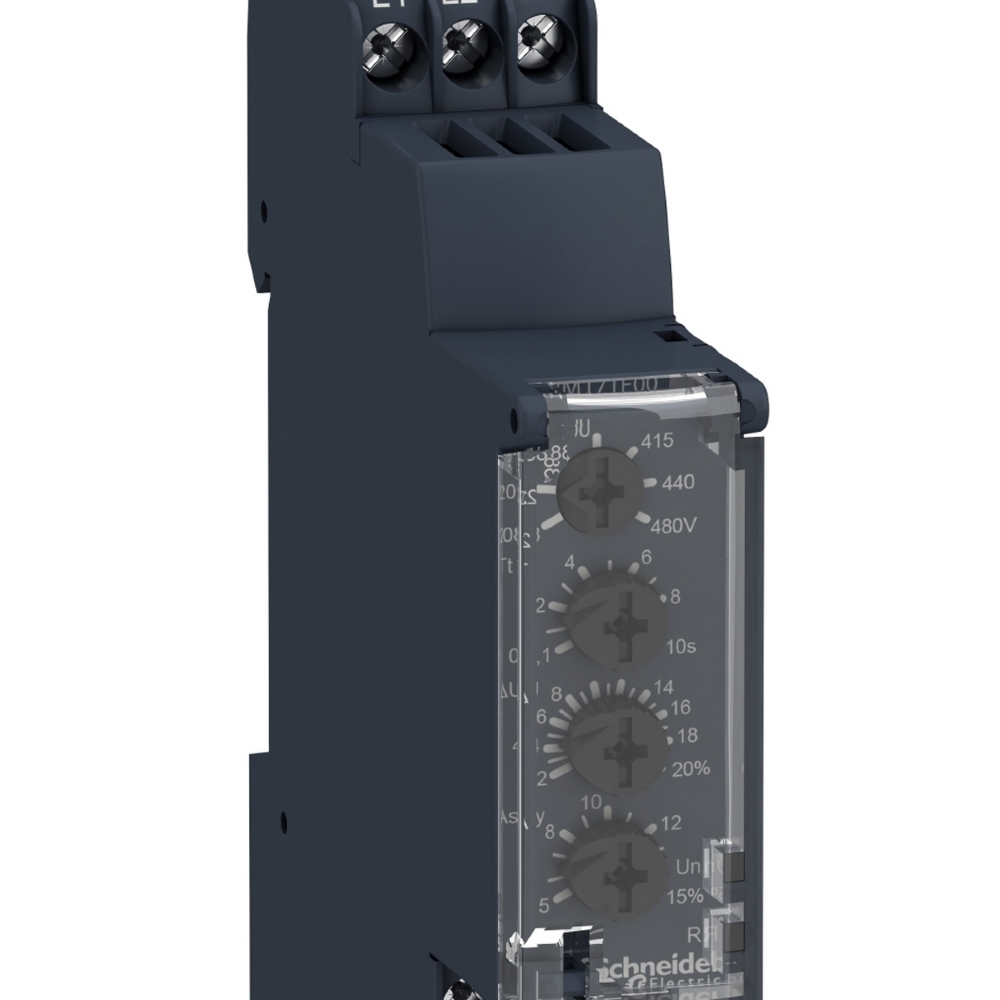

Relé De Medição E Controle 208-480V De Redes Trifásico Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé De Medição E Controle, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: RM17TE00
ESPECIFICAÇÕES TÉCNICAS:
linha de produto: Harmony Control Relays
tipo de produto ou componente: 3-phase control relay
tipo de relé: Relé de controle multifunções
aplicação específica do produto: Para alimentação trifásica
Relé: RM17TE
parâmetros monitorizados do relé:
Subtensão e sobretensão em modo de janela
Assimetria
Sequência de fases
Detecção de falha de fase
time delay: Angulada 0.1...10 s, +/- 10% do valor da escala completa
capacidade de comutação em VA: 1250 VA
intervalo de medição: 208..0,480 V tensão CA
Tipo e composição dos contatos: 1 F/A
[Uc] tensão do circuito de controle: 208...480 V
Complementar:
tempo de rearme: 1500 ms Atraso
tensão de comutação máxima:
250 V CA
250 V CC
corrente de comutação mínima: 10 mA a 5 V CC
corrente de comutação máxima:
5 A CA
5 A CC
limites de tensão de alimentação: 183…528 V CA
limites de tensão de circuito de controle: - 12% + 10% Un
consumo de potência em VA: 0…22 VA a 400 V CA 50 Hz
frequência do circuito de controle: 50..0,60 Hz +/- 10 %
contatos de saída: 1 F/A
corrente de saída nominal: 5 A
limites da tensão de medição: 183…528 V CA
histerese: 2 %
delay at power up: 650 ms
maximum measuring cycle: 150 ms ciclo de medição como valor rms verdadeiro
tensão de ajuste do limiar:
-2...-17% no intervalo 220 V CA
+2...+17% no intervalo 480 V CA
-2...-12% no intervalo 208 V CA
2...20% de Un selecionados
intervalo de tensões: 208 ... 480 V Fase Fase
ajuste de limiar de assimetria: 5...15% de Un selecionados
precisão de repetição: 0,5 % para circuito de entrada e medição
: 3 % para atraso
erro de medição: < 0,05%/°C com variação da temperatura
: < 1% sobre todo o intervalo com variação da tensão
sensibilidade da falha de fase: 0,7 Un
tempo de resposta: < 200 ms (em caso de falha)
gravação: CE
categoria de sobretensão: III conforme IEC 60664-1
resistência de isolamento: > 500 MOhm a 500 V CC conforme IEC 60255-5
: > 500 MOhm a 500 V CC conforme IEC 60664-1
[Ui] tensão nominal de isolação: 400 V conforme IEC 60664-1
frequência de alimentação: 50/60 Hz +/- 10 %
posição de operação: Qualquer posição Sem redução de valor
conexões - terminais:
Conexão por parafuso, 1 x 0,5...1 x 4 mm² (AWG 20 ... 12 AWG) Sólido Sem a extremidade do cabo
Conexão por parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14) Sólido Sem a extremidade do cabo
Conexão por parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 14 AWG) Flexível Com a extremidade do cabo
Conexão por parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG) Flexível Com a extremidade do cabo
torque de aperto: 0,6…1 N.m conforme IEC 60947-1
material do invólucro: Plástico auto-extintor
sinalização local:
LED (Verde) para potência LIGAR
LED (Amarelo) para retransmitir ON
suporte de montagem: Trilho DIN de 35mm conforme EN/IEC 60715
durabilidade elétrica: 100000 ciclos
durabilidade mecânica: 30000000 ciclos
taxa de funcionamento: <= 360 operações/hora carga total
categoria de uso:
CA-12 conforme IEC 60947-5-1
CA-13 conforme IEC 60947-5-1
CA-14 conforme IEC 60947-5-1
CA-15 conforme IEC 60947-5-1
CC-12 conforme IEC 60947-5-1
CC-13 conforme IEC 60947-5-1
dados de fiabilidade de segurança:
MTTFd = 502,2 anos
B10d = 470000
largura: 17,5 mm
Peso líquido: 0,13 kg
