IMAGEM MERAMENTE ILUSTRATIVA

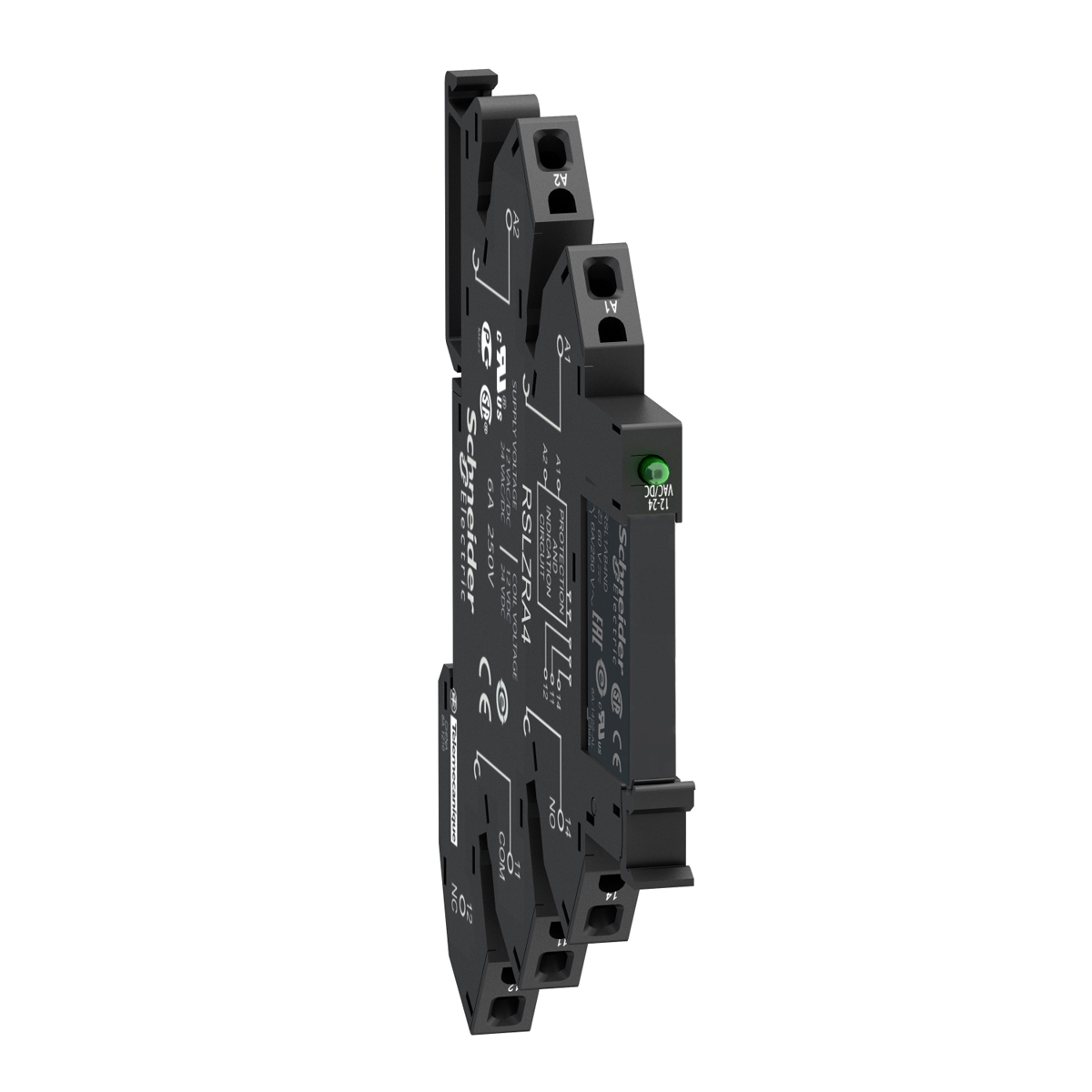

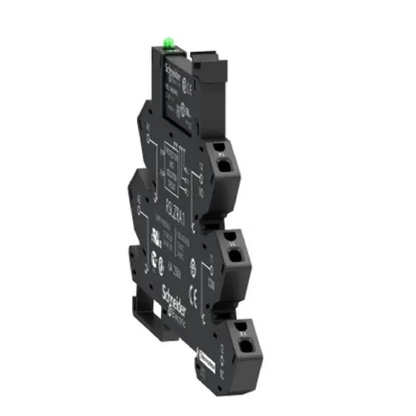

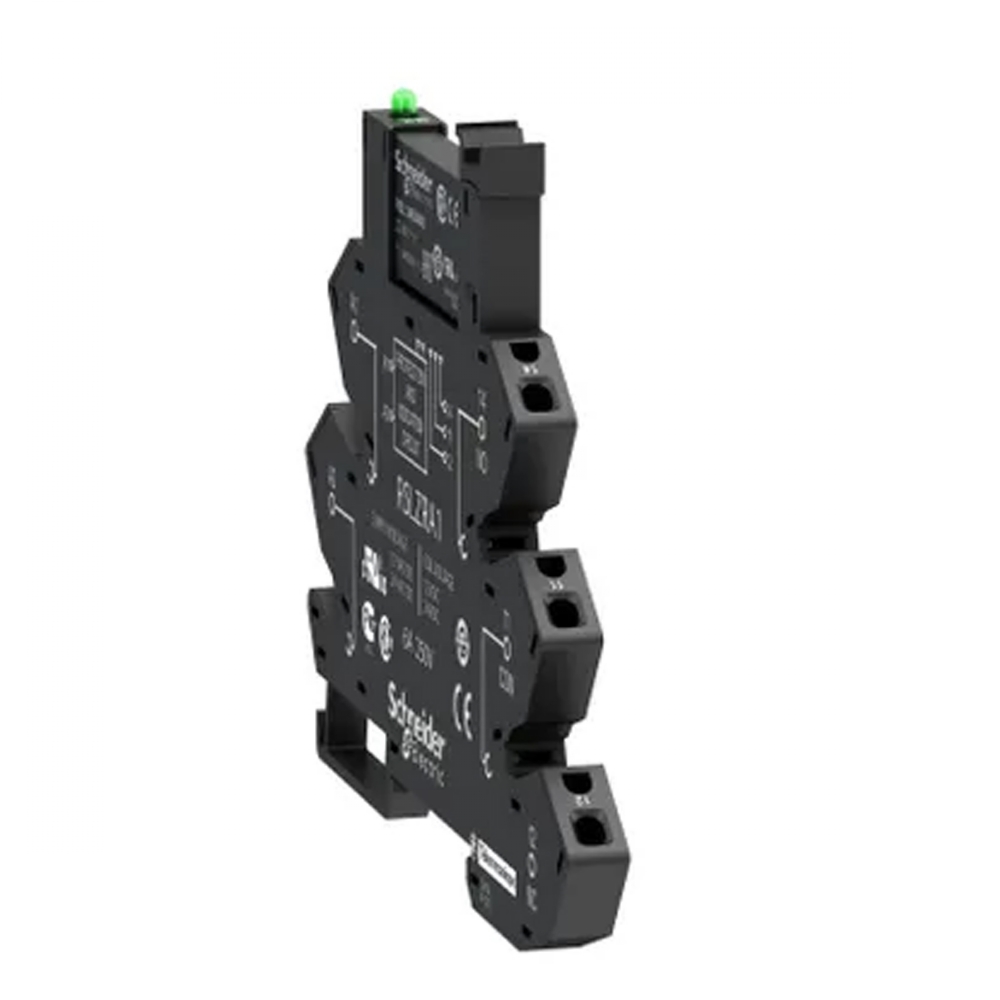

Relé De Interface Slim Com Base Mola 24Vca/Cc C6A 1Naf Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé De Interface Slim, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: RSL1PRBU
ESPECIFICAÇÕES TÉCNICAS:
linha de produto: Harmony Electromechanical Relays
nome da série: Relé de interface
tipo de produto ou componente: Pre-assembled plug-in relay with socket
Nome abreviado do dispositivo: RSL
Tipo e composição dos contatos: 1 F/A
Operação dos contatos: Padrão
tensão de circuito de controle: 24 V DC
[Ithe] corrente térmica convencional em isolamento: 6 A a -40…55 °C
LED de status de indicação: Com
forma do pino: Plano (tipo PCB)
Complementar:
modo de fixação: Mola de compressão de plástico
resistência média: 3390 Ohm rede: CC a 23 â +/- 10 %
[Ui] tensão nominal de isolação:
250 V conforme EN/IEC
277 V conforme cUL
[Uimp] tensão nominal de impulso suportada: 6 kV IEC
Material de contatos: Liga de prata (AgSnO2)
[Ie] corrente nominal de operação: 6 A 1 F/A (CA-1/CC-1) conforme IEC/UL
corrente de comutação mínima: 100 mA
tensão de comutação máxima: 277 V
tensão de comutação: 12 V
capacidade de comutação máxima:
1500 VA
150 W
capacidade de comutação mínima: 120 mW
taxa de funcionamento:
<= 72000 ciclos / hora sem carga
<= 360 ciclos / hora subcarga
durabilidade mecânica: 10000000 ciclos
durabilidade elétrica: 60000 ciclos para resistivo carga, 6 A a 250 V, CA-1
tempo de funcionamento:
5 ms reposição
12 ms
gravação: CE
categoria de proteção: RT III
níveis de teste: Nível A
posição de operação: Qualquer posição
altura: 78,6 mm
largura: 6,2 mm
profundidade: 101 mm
descrição dos terminais ISO nº 1:
(A1-A2)CO
(11-12-14)OC
quantidade indivisível de venda: 10
Peso líquido: 0,029 kg
corrente de carga: 6 A a 250 V CA distância de montagem de 0,5 mm
consumo médio em W: 0,17 W, CC
limiar da tensão mínima de regulação: >= 0,05Uc
disposição do terminal de contatos: Separado
conexões - terminais:
Conexões por mola, 1 x 0,2...1 x 1,5 mm² (AWG 24 ... 18 AWG) Flexível Com a extremidade do cabo
Conexões por mola, 1 x 0,2...1 x 1,5 mm² (AWG 24 ... 18 AWG) Sólido Sem a extremidade do cabo
torque de aperto: 10...40 N.m
dados de fiabilidade de segurança: B10d = 60000
força de fixação: 10…40 N
Tipo de controle: Sem botão de pressão
suporte de montagem: Trilho DIN de 35mm
Apresentação do dispositivo: Produto completo
Meio ambiente:
tensão de entrada: 24 V CA/CC (limite de tensão de entrada: 21,6..0,280,8 V)
força dielétrica:
1000 V CA entre os contatos
4000 V CA entre a bobina e o contato
Normas:
EN/IEC 61810-1
CSA C22.2 No 14
UL 508
Certificações do produto:
UL
CSA
GOST
temperatura ambiente para armazenamento: -40…85 °C
resistência à vibração:
10 gn amplitude = +/- 1 mm (f = 10…150 Hz)10 ciclos que não operam conforme EN/IEC 60068-2-6
5 gn amplitude = +/- 1 mm (f = 10…150 Hz)10 ciclos de operação conforme EN/IEC 60068-2-6
grau de proteção IP: IP40 conforming to EN/IEC 60529
resistência ao choque:
10 gn (duração = 11 ms) para em funcionamento conforme EN/IEC 60068-2-27
5 gn (duração = 11 ms) para fora de funcionamento conforme EN/IEC 60068-2-27
temperatura ambiente do ar para funcionamento: -40…55 °C
