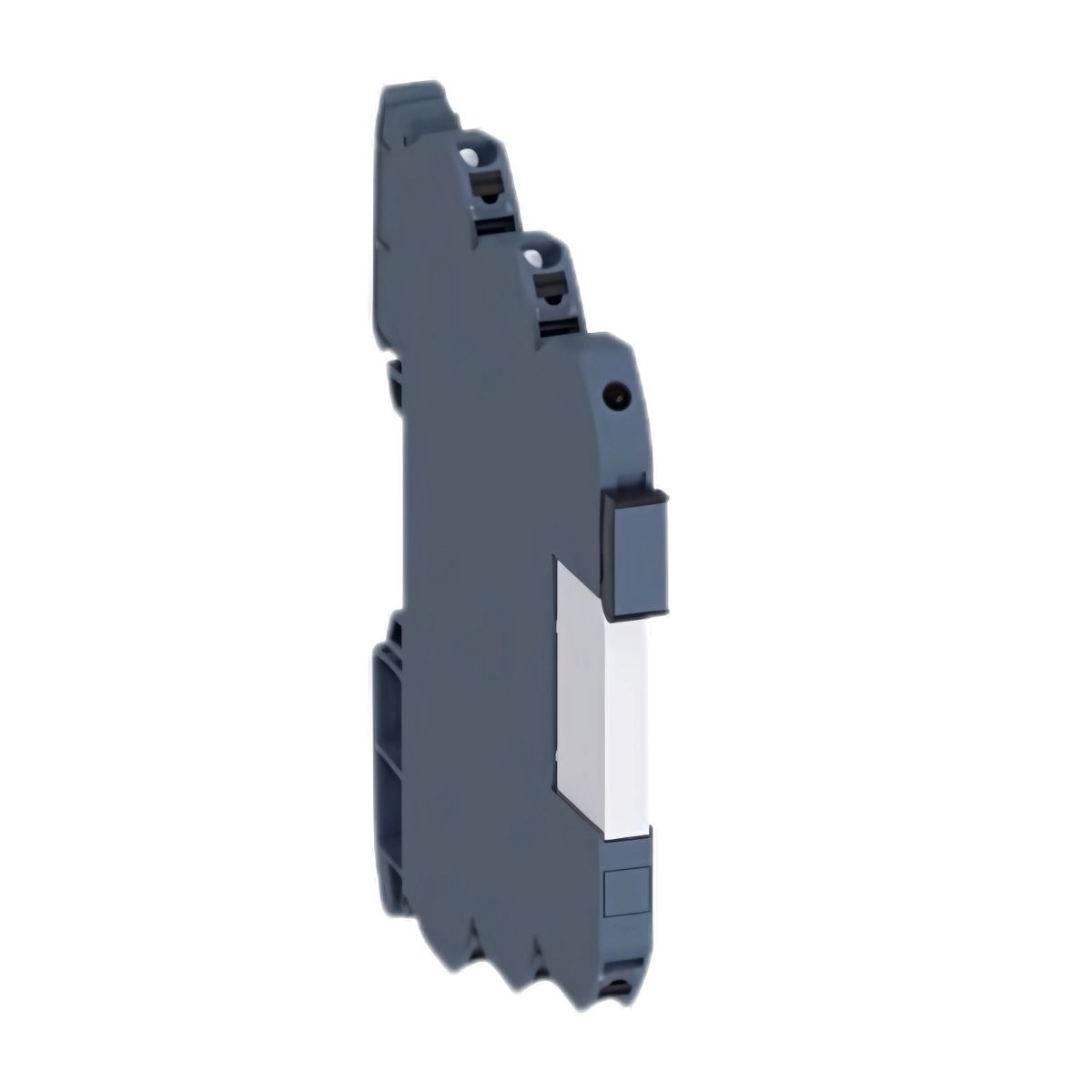

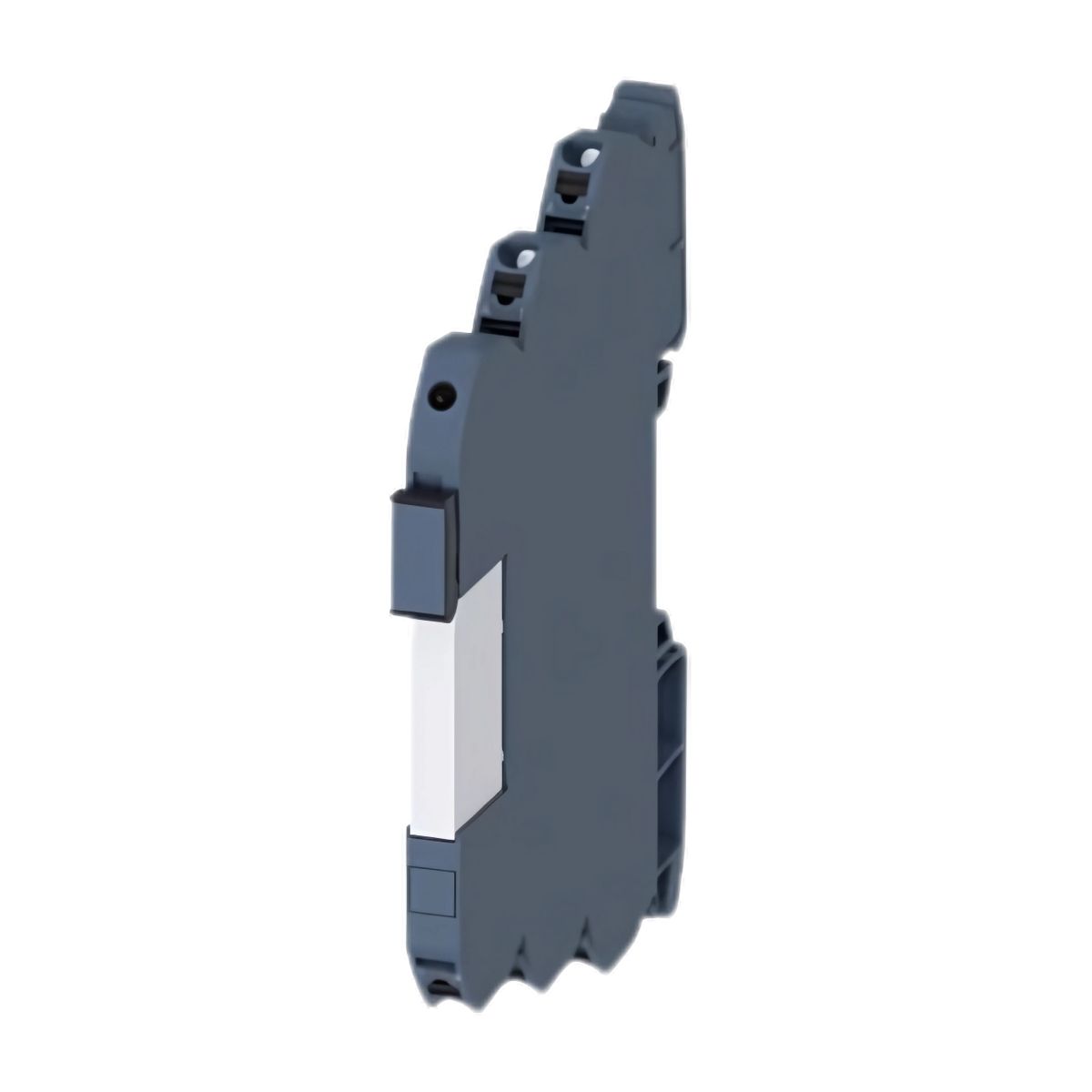

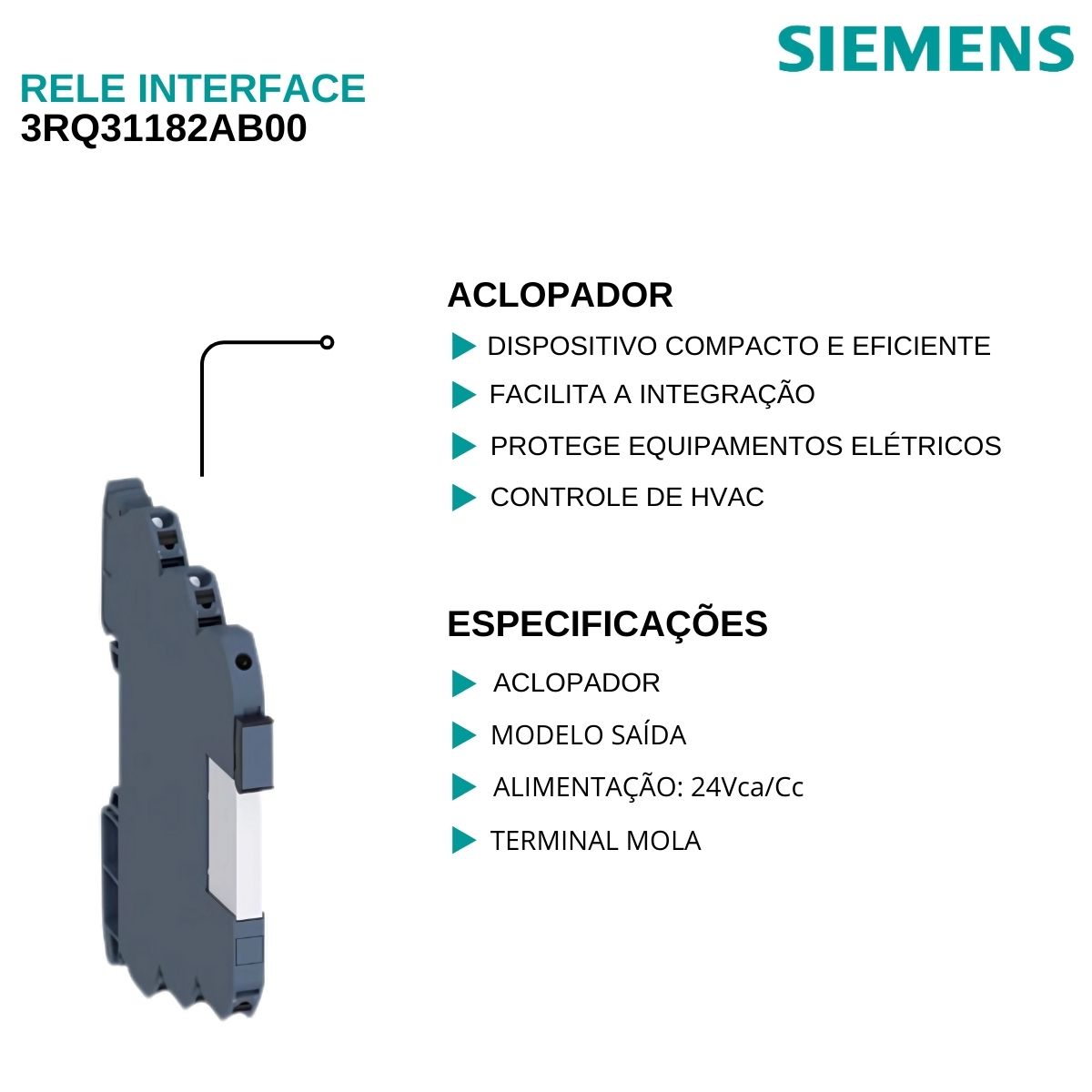

Rele Interface Acoplador Saída 6A Indicador Led 3RQ31182AB00 - Siemens
CARACTERÍSTICAS:
O Relé Interface 3RQ31182AB00 da Siemens é um dispositivo compacto e eficiente, projetado para facilitar a integração e o controle de sinais em sistemas de automação industrial.
- Tensão de Alimentação: Operação em 24V AC/DC, compatível com diversas fontes de alimentação industriais.
- Tipo de Contato: Equipado com um contato reversível (1CO), permitindo a comutação de circuitos de forma versátil.
- Conexão: Terminais tipo mola (push-in) para uma instalação rápida e segura, reduzindo o tempo de montagem.
- Largura do Invólucro: Com apenas 6,2 mm de largura, otimiza o espaço no painel de controle.
- Corrente Térmica: Suporta até 6A, adequado para diversas aplicações industriais.
- Indicador LED: Inclui um LED integrado que sinaliza o status de operação, facilitando a monitorização e manutenção.
APLICAÇÃO:
- Integração de Sinais de Controle: O relé transmite sinais de controle em sistemas de automação, conectando sensores, atuadores e dispositivos em linhas de produção e sistemas automatizados.
- Proteção de Equipamentos Elétricos: Pode ser usado para monitorar e proteger componentes elétricos em sistemas industriais, com funções de alarme ou controle em caso de falhas.
- Distribuição de Energia: Usado em sistemas de controle para atuar em circuitos de energia, protegendo os sistemas de distribuição elétrica contra sobrecargas ou curtos-circuitos.
- Controle e Supervisão: Através do relé, é possível realizar o controle e monitoramento de processos remotos em instalações industriais ou comerciais, fornecendo uma interface para centralizar o gerenciamento de diversos sistemas de forma eficiente.
- Controle de HVAC: O relé também pode ser utilizado em sistemas de controle de climatização, como aquecimento, ventilação e ar condicionado, ajudando a integrar sensores e atuar em processos automatizados de controle de temperatura e umidade.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3Rq31182Ab00
Linha Fabr.: Sirius
Produto: Rele Interface
Tipo: Acoplador
Modelo: Saída
Corrente: 6A
Tensão Comando(V): 24Vca/Cc
Contato: 1 Rev (Spdt)
Conexão Elétrica: Terminal Mola (Push-In)
Montagem: Base Trilho Din
Indicador: Indicador Led
Marca do produto: SIRIUS
Categoria de produto Relés de acoplamento: SIRIUS 3RQ3 em design fino
Designação do produto: Relés de acoplamento com relé plugável
Projeto do produto: Link de acoplamento de saída
Designação de tipo de produto: 3RQ3
Dados técnicos gerais
Versão de exibição LED: Sim
Característica do produto revestimento protetor na placa de circuito impresso: Não
Componente do produto
- saída de relé: Sim
- saída semicondutora: Não
Potência ativa consumida: 0,3 W
Tensão de isolamento para categoria de sobretensão III de acordo com IEC 60664 com grau de poluição 3 valor nominal: 300V
Valor nominal da resistência à tensão de surto: 4 kV
Tensão máxima permitida para separação protetora:
- entre controle e circuito auxiliar: 300 V
Tensão de queda percentual relacionada à tensão de entrada 10%
Classe de inflamabilidade do material do invólucro UL94 V-0
Resistência ao choque:
- De acordo com IEC 60068-2-27 meia onda senoidal: 15g / 11 ms
Resistência à vibração:
- Conforme IEC 60068-2-6 6 ... 150 Hz: 2 g
Frequência operacional máxima: 72.000 1/h
Comportamento de comutação: monoestável
Vida útil mecânica (ciclos operacionais) típico: 10.000.000
Corrente térmica: 6 A
código de referência de acordo com IEC 81346-2: K
Proibição de Substâncias (Data): 25/03/2015
Peso: 0,034kg
Circuito de controle/Controle
Controlar a tensão de alimentação em CA
- em 50 Hz valor nominal: 24 V
- em 60 Hz valor nominal: 24 V
Frequência de tensão de alimentação de controle
- 1 valor nominal 50 Hz
- 2 valor nominal 60 Hz
Tensão de alimentação de controle no valor nominal DC: 24 V
Valor nominal da tensão de alimentação de controle do fator de faixa de operação em CC
- valor inicial: 0,8

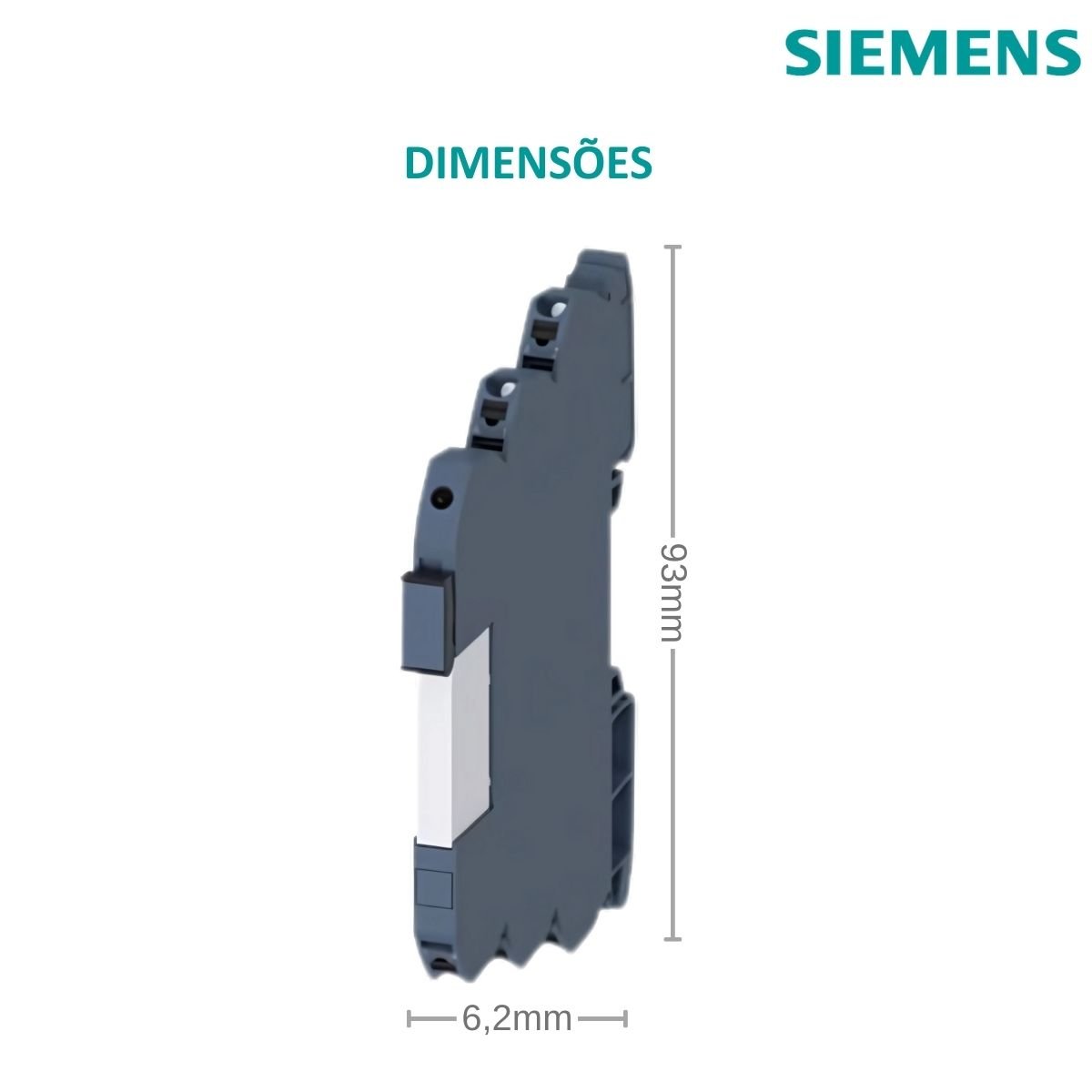

Instalação/montagem/dimensões
posição de montagem qualquer
método de fixação montagem por encaixe
altura 93 mm
largura 6,2 mm
profundidade 76 mm
