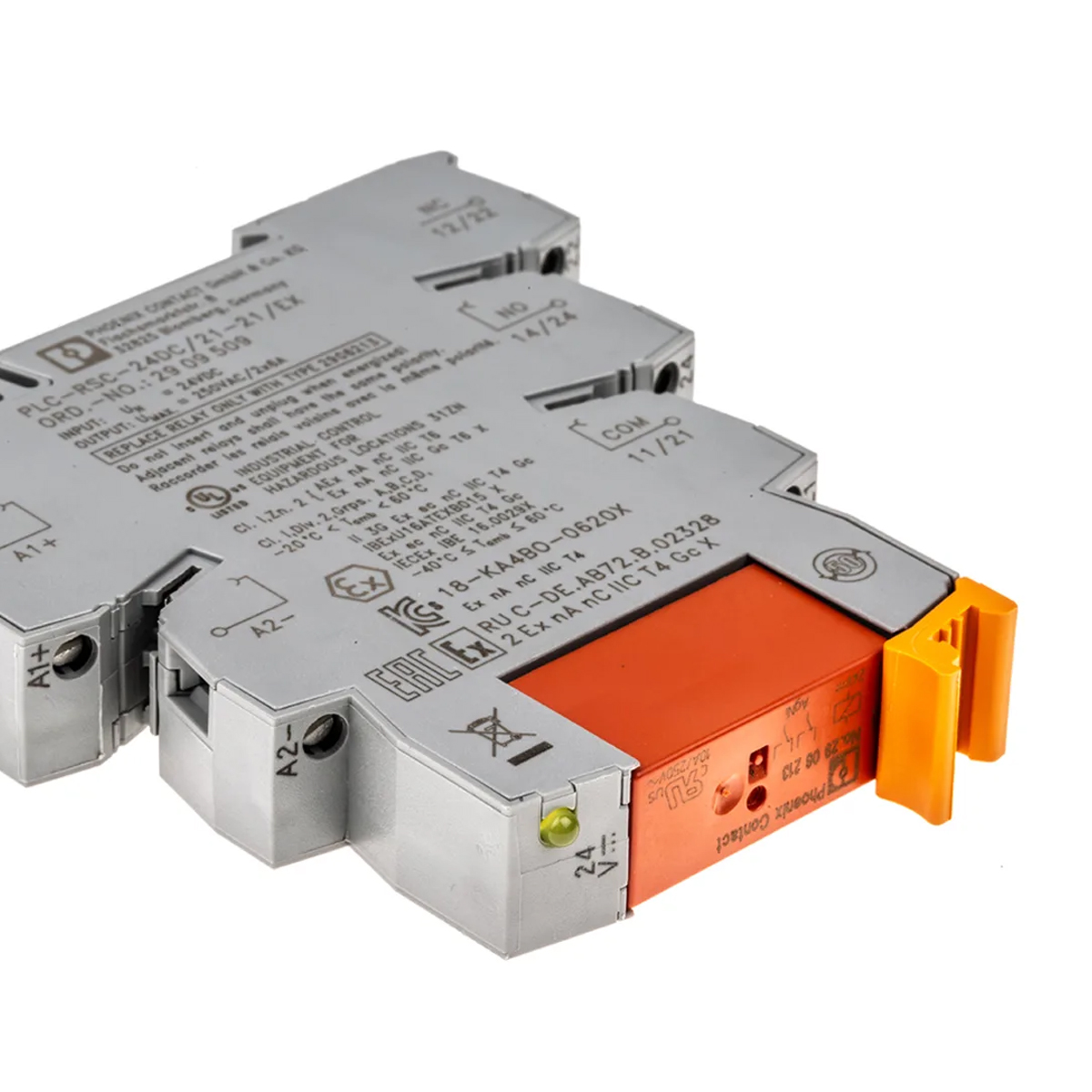

Relé Interface Acoplado 6A 24Vcc 1 Spdt Com Led Phoenix
ESPECIFICAÇÕES TÉCNICAS:
Tipo de produto: Módulo de relé
Aplicação: Universal
Modo operacional: 100 % ED
Vida útil mecânica: 2x 107 ciclos de manobras
Potência de dissipação máxima com condição nominal: 0,22 W
Tensão de teste: 4 kV AC (50 Hz, 1 min., enrolamento/contato)
Tensão nominal de entrada UN: 24 V DC
Faixa de tensão de entrada: 18,5 V DC / 33,6 V DC (20 °C)
Típica corrente de entrada com UN: 9 mA
Tempo de resposta típico: 5 ms
Tempo de retorno típico: 8 ms
Ligação de proteção: Proteção contra inversão de polaridade, Diodo de proteção contra inversão de polaridade Diodo supressor.
Indicação de tensão operacional: LED amarelo
Versão do contato 1 inversor
Tipo de contato de comutação: Contato simples
Comportamento de comutação: do acionamento monoestável
Acionamento (polaridade): bipolar
Tipo de contato: Contato de potência
Material de contato: AgSnO
Tensão de comutação mínima: 5 V (com 100 mA)
Corrente máx. em regime permanente: 6 A
Corrente de ligação máxima: 10 A (4 s)
Corrente de comutação mínima: 10 mA (12 V)
Tipo de conexão: Conexão a parafuso
Comprimento de isolamento: 8 mm
Rosca: M3
GARANTIA DO FABRICANTE: 3 Meses.
ATENÇÃO!! Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Código Fabricante: PLC-RSC- 24DC/21
