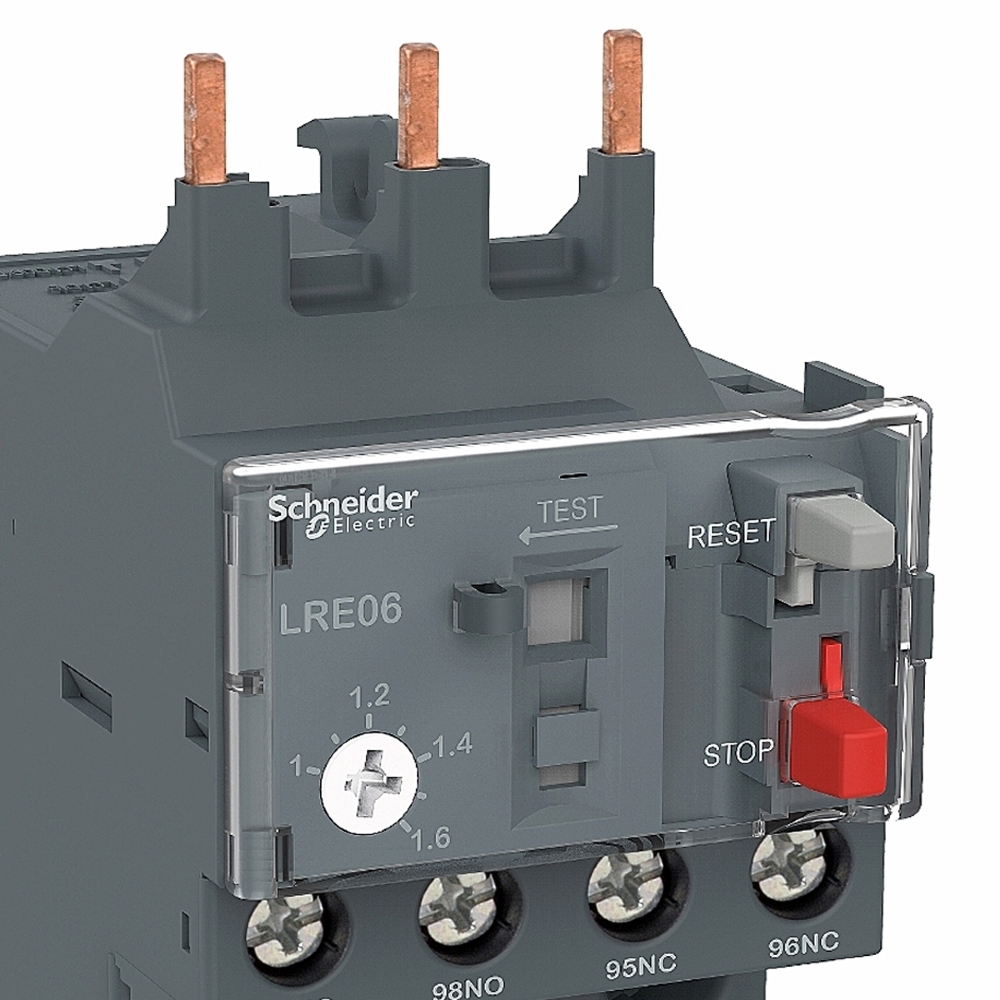

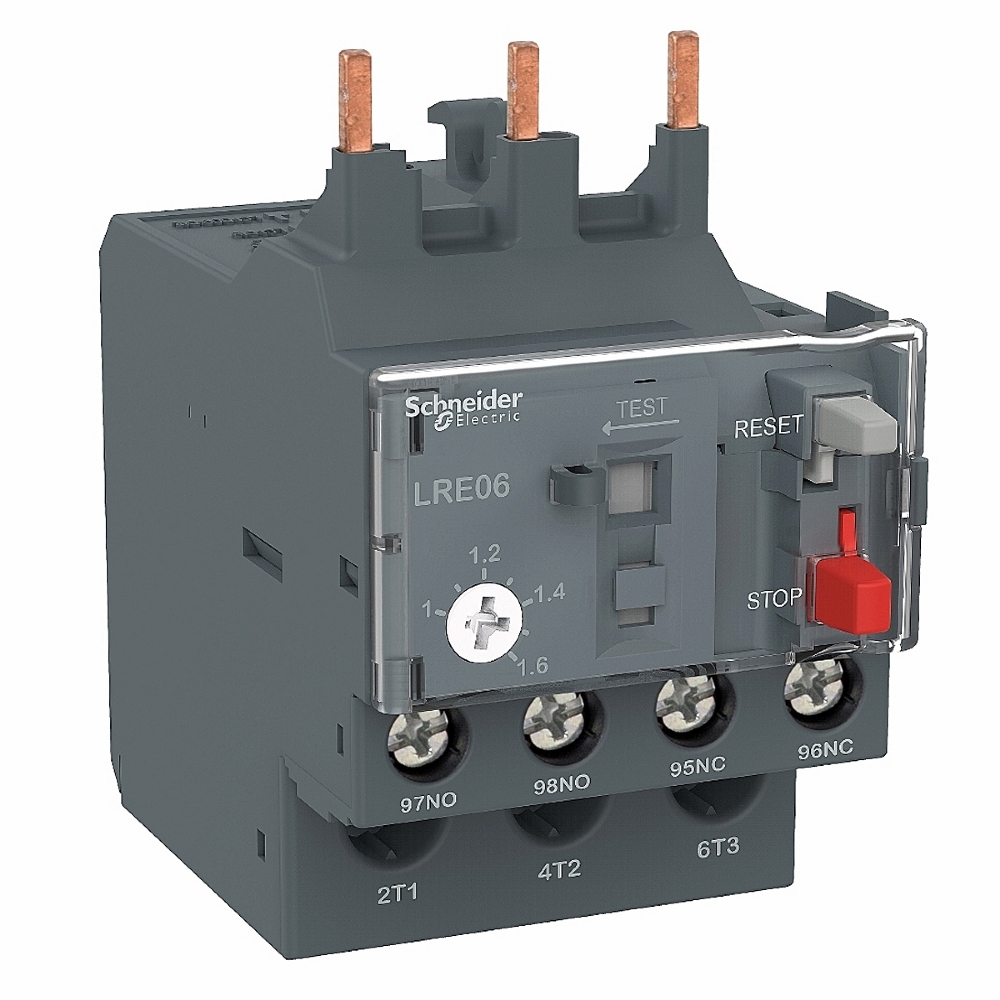

Relé De Sobrecarga Térmico 23-32A Classe 10A 1NA+1NF Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Relé De Sobrecarga Térmico 23-32A, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LRE32
ESPECIFICAÇÕES TECNICAS:
Linha: EasyPact
Nome do produto: EasyPact TVS
Tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LRE
Aplicação de relé: Proteção do motor
Sensibilidade da falha de fase: Corrente de disparo 130% do Ir em duas fases, a última em 0 em conformidade com IEC 60947-4-1
Cor: Cinza (RAL 7011)
Complementar:
Compatibilidade do produto: LC1E25 38
Tipo de rede: CA
Frequência da rede: 50/60 Hz
Suporte de montagem:
Under contactor
Plate, with specific accessories
Rail, with specific accessories
Classe do disparo de sobrecarga: Class 10A conforme IEC 60947-4-1
Função da sinalização: Indicador de disparo do relé
Linha de ajuste de proteção térmica: 23…32 A
Limiar de disparo: 1.14 +/- 0.06 Ir conforme IEC 60947-4-1
Força mecânica: Choques: 6 Gn para 11 ms conforme IEC 60068-2-7
Vibrations: 3 Gn conforme IEC 60068-2-6
Contato Auxiliar: 1 NA + 1 NF
Corrente térmica ao ar livre convencional: 5 A para circuito de sinalização
Tensão de operação nominal: <= 690 V CA
classificação do fusível associado:
63 A gG para circuito de potência
40 A aM para circuito de potência
5 A gG para circuito de sinalização
Tensão de isolamento nominal: 690 V para IEC 60947-4-1
Tensão nominal de impulso suportada: 6 kV
Sinalização local: Indicador de disparo
Tipo de controle:
Pare: Vermelho Botão não luminoso
Reposição: Verde Botão não luminoso
Compensação de temperatura: -20…60 °C
Conexões - terminais:
Circuito de sinalização: Conexões por parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo
Circuito de sinalização: Conexões por parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Com a extremidade do cabo
Circuito de sinalização: Conexões por parafuso 2 1…2,5 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo
Circuito elétrico: terminais de grampo de parafuso 1 2,5… 10 mm² - rigidez do cabo: flexível sem extremidade do cabo
Circuito de potência: Conexões por parafuso 1 1,5…6 mm² - rigidez do cabo: Flexível Com a extremidade do cabo
Circuito de potência: Conexões por parafuso 1 2,5…10 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo
Torque de aperto recomendado:
Power circuit: 2.5 N.m - em terminais de grampo de parafuso
Circuito de sinalização: 1,7 N.m - ligar Conexões por parafuso
Normas:
IEC 60947-5-1
IEC 60947-4-1
Certificações do produto: EAC
Tratamento de proteção: TH conforme IEC 60068
Grau de proteção IP: IP20 conforme IEC 60529
Temperatura ambiente do ar para funcionamento:
-20…60 °C sem desclassificação cconforme IEC 60947-4-1
-20…70 °C com degradação
Temperatura ambiente para armazenamento: -60…80 °C
Resistência a incêndios: 850 °C conforme IEC 60068-2-1
Força dielétrica: 6 kV a 50 Hz conforme IEC 60255-5
Compatibilidade eletromagnética: Resistência a transientes: 6 kV conforme IEC 60801-5
