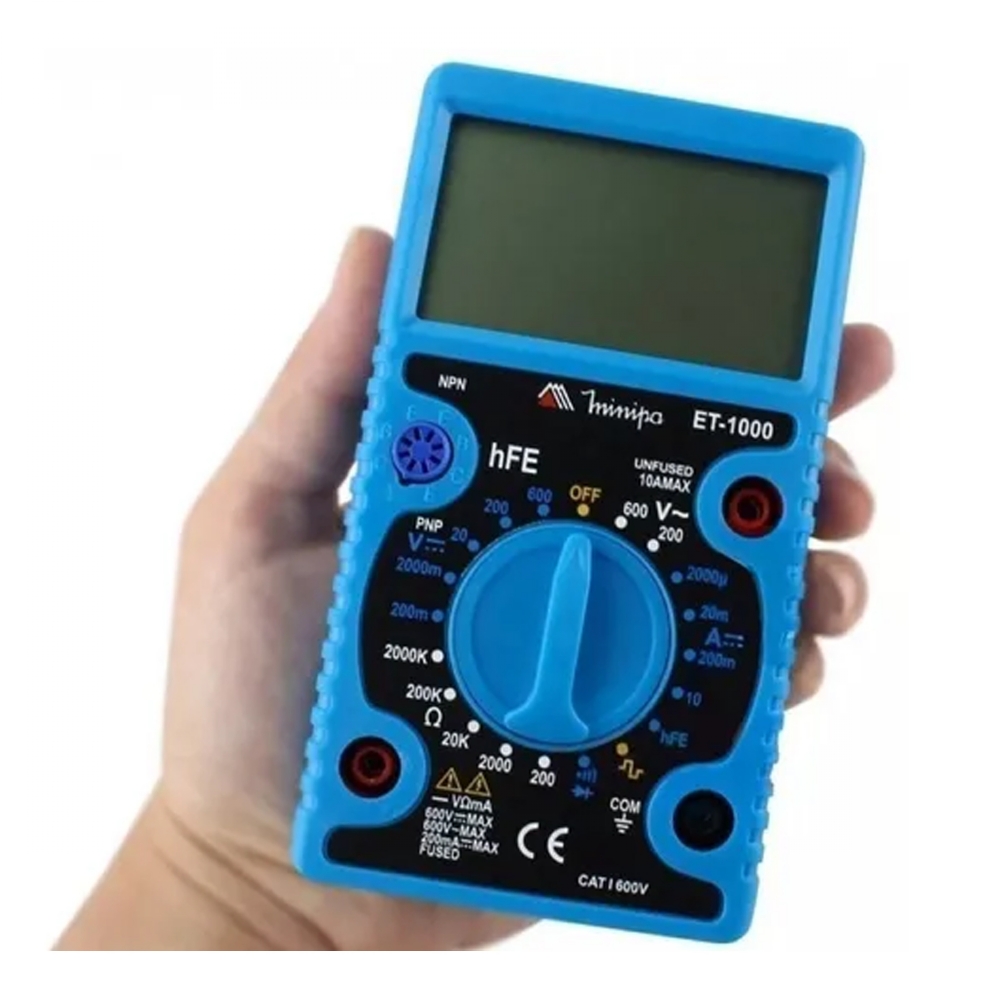

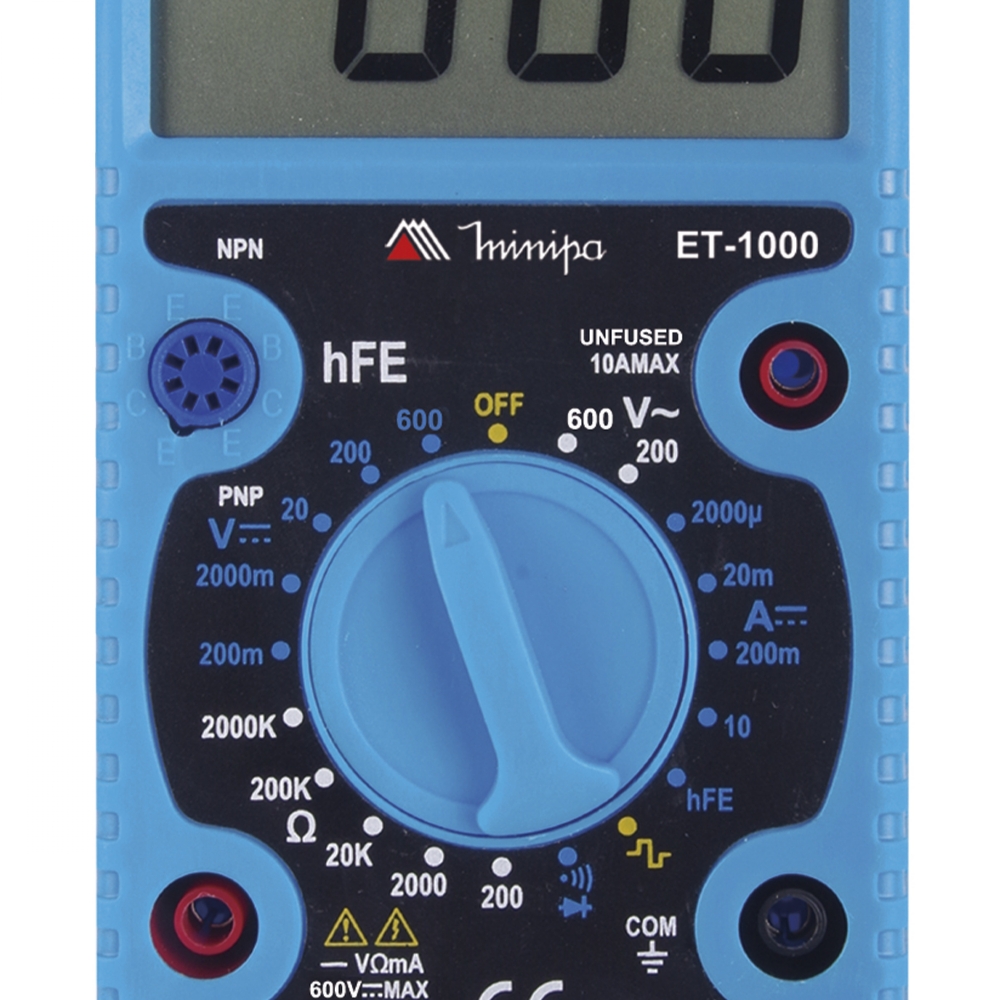

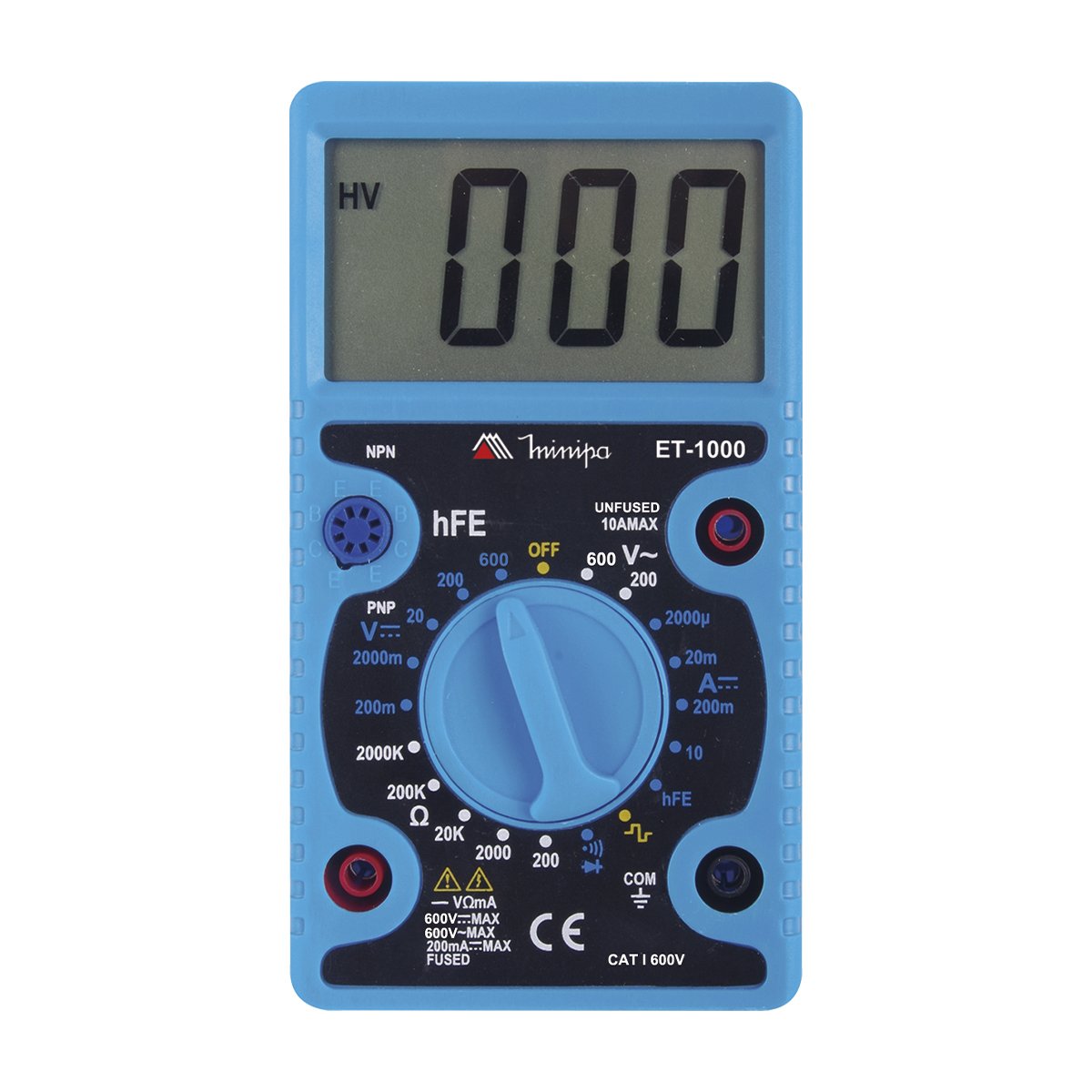

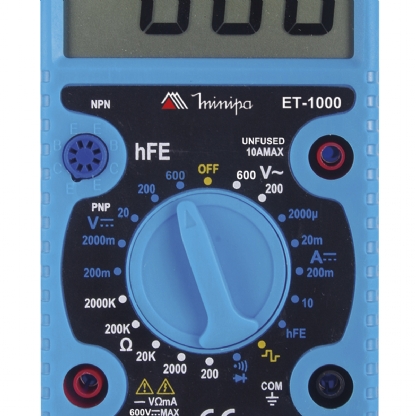

Multímetro Digital Portátil ET-1000 Azul Minipa
CARACTERÍSTICAS:
Display LCD: 3 1/2 Dígitos, 2000 Contagens
Taxa de Atualização: Aproximadamente 2 vezes por segundo
Indicação de Sobrefaixa: “1”
Indicação de Polaridade: Automática
Indicação de Bateria Fraca:
Mudança de Faixa: Manual
Teste de Continuidade, Diodo, hFE de Transistor
Gerador de Onda Quadrada de 50Hz:
Tensão de saída : aproximadamente 5Vpp.
Impedância: aproximadamente 50k.
Altitude de Operação: abaixo de 2000 metros
Ambiente:
Operação: 0°C~40°C (32°F a 104°F), U.R.<80%
Armazenamento: -10°C ~ 50°C (14°F ~ 122°F), U.R.<85%
Segurança/Conformidade: IEC61010, categoria de sobretensão CAT I 600V com Dupla Isolação
Alimentação: 1 x 9V (NEDA 1604 / 6F22 ou equivalente)
Dimensões: 129(A) x 70(L) x 29(P)mm
Peso: Aprox. 129g (incluindo bateria)
Proteção por Fusível
0,5A/250V para borne ‘mA’.
Sem proteção para borne ‘10A’.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: ET-1000
ESPECIFICAÇÕES TÉCNICAS:
TENSÃO DC:
Faixas: 200mV, 2000mV, 20V, 200V, 600V
Precisão:
200mV (0,5%+3D)
2000mV ~ 200V (0,8%+5D)
600V (1,0%+5D)
Resolução: 1µV, 1mV, 10mV, 100mV, 1V
Proteção de Sobrecarga: para faixa de 200mV é 220V AC, para todas as outras faixas é 600V AC/DC
TENSÃO AC:
Faixas: 200V, 600V
Precisão: (2,0%+10D)
Resolução: 100mV, 1V
Resposta em frequência: 40Hz ~ 200Hz
Proteção de Sobrecarga: 600V AC/DC para todas as faixas.
RESISTÊNCIA:
Faixas: 200W, 2000W, 20kW, 200kW, 2000kW
Precisão:
200W (1,0%+10D)
2000W ~ 2000kW (1,0%+4D)
Resolução: 0,1W, 1W, 10W, 100W, 1kW
Tensão em Aberto: < 3V
Proteção de Sobrecarga: 15 segundos no máximo de 220V RMS
CORRENTE DC:
Faixas: 2000µA, 20mA, 200mA, 10A
Precisão:
2000µA ~ 20mA (1,8%+2D)
200mA (2,0%+2D)
10A (2,0%+10D)
Resolução:1µA, 10µA, 100µA, 10mA
Proteção de Sobrecarga:
Fusível de 500mA/250V para mA
Sem proteção para a entrada 10A.
Corrente Máxima: 10A (tempo de teste menor que 10 segundos)
Queda de Tensão: <200mV.
TESTE DE DIODO:
Tensão de circuito aberto aproximadamente 2,8V
Corrente direta de aprox.1mA
O valor de tensão de uma junção PN de silício costuma ser por volta de 0,5 ~ 0,8V.
Proteção de Sobrecarga: 15 segundos no máximo de 220V RMS.
TESTE DE CONTINUIDADE:
Acima de 70, o alarme sonoro não é ativado. O
alarme sonoro é ativado quando o objeto medido está com boa condutividade
Proteção de Sobrecarga: 15 segundos no máximo de 220V RMS.
ACESSÓRIOS:
Manual de Instruções (1 un.)
Pontas de Prova (1 par)
APLICAÇÕES:
Diferencia-se por ser pequeno, portátil e possuir display de 3 1/2 dígitos. O instrumento pode ser usado em medidas de tensão DC / AC, corrente DC, resistência, testes de diodo, continuidade, hFE de transistor e também possui a função de gerador de onda quadrada.
SEGURANÇA:
Este instrumento está de acordo com os padrões IEC61010: grau de poluição 1, categoria de sobre tensão CAT I 600V e dupla isolação. Como determinado pela norma de segurança NR-10, utilize sempre instrumentos de proteção individual. Não utilize este instrumento em outras categorias de sobretensão.
GERAL:
A precisão é especificada como (% leitura + número de dígitos) para temperatura 23°C 5°C e umidade relativa < 75%. A especificação é valida para 10% a 100% da faixa de medida.
Ciclo de calibração recomendado de 1 ano.
