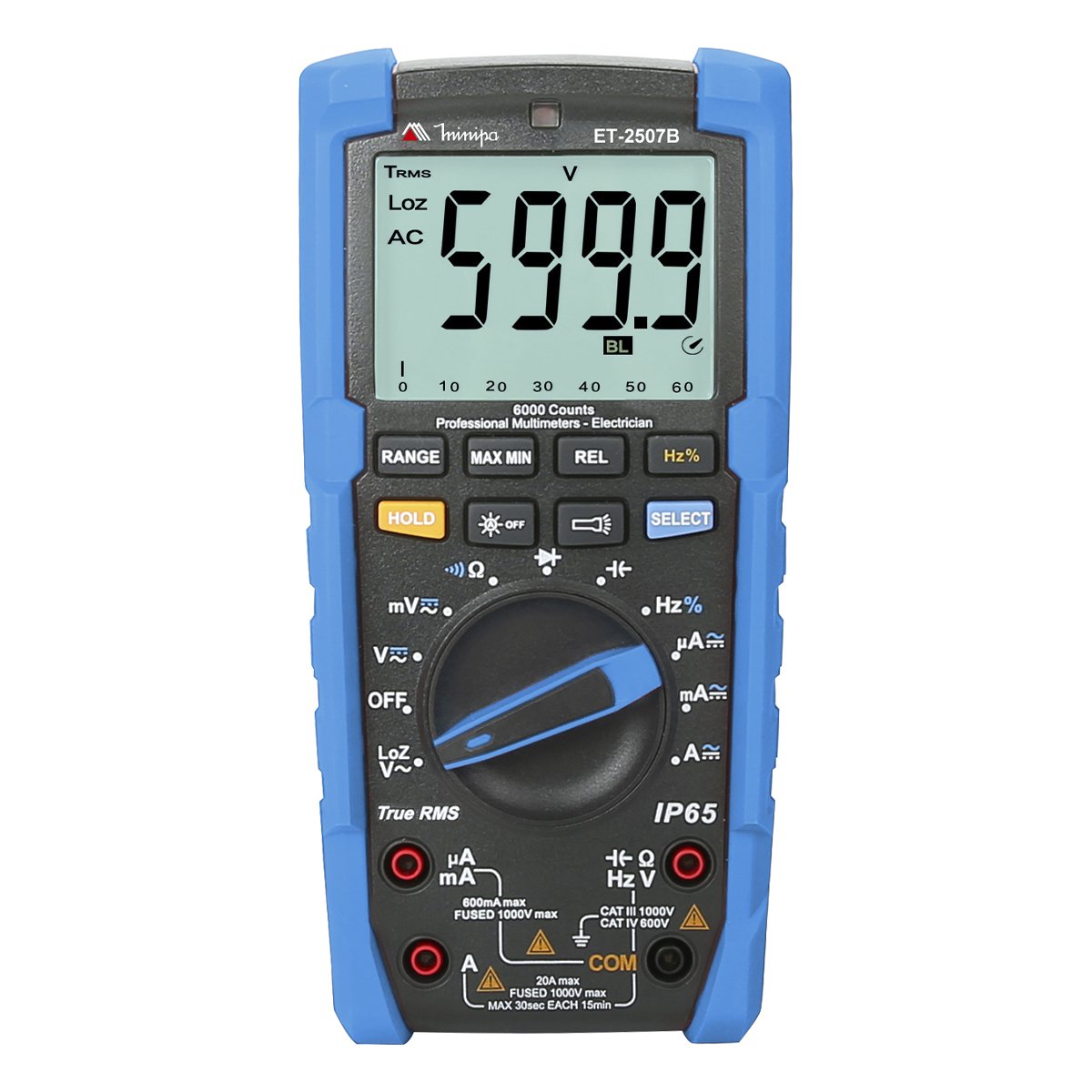

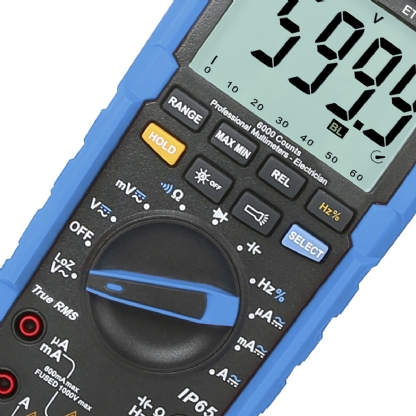

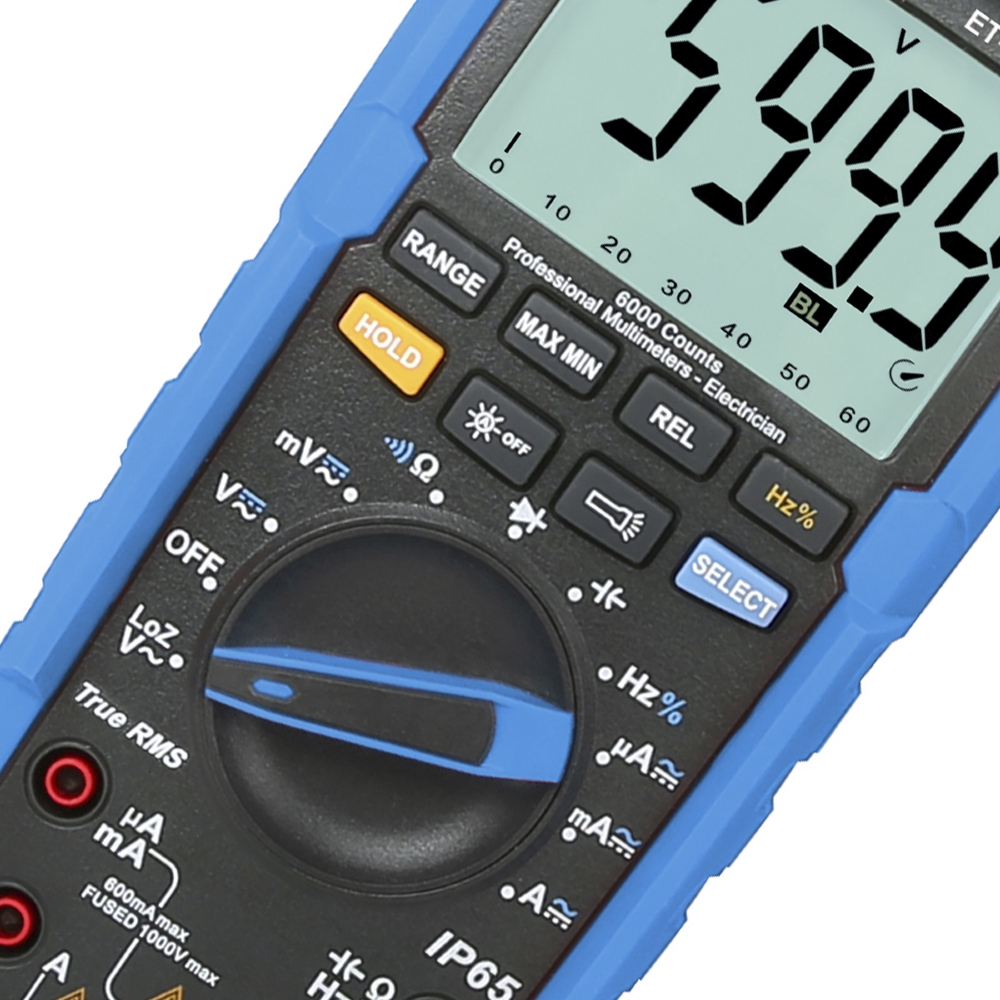

Multimetro Digital Portátil Et-2507B CAT IV 600V Com Dupla Isolação Minipa
CARACTERÍSTICAS:
Display: 3 5 /6 Dígitos, 6000 Contagens com 9999 para frequência e 4000 para capacitância.
Taxa de Atualização: Aproximadamente 3 vezes por segundo.
Indicação de Sobrefaixa: “OL”.
Indicação de Polaridade: Automática.
Desligamento Automático: Aprox. 15 minutos.
True RMS AC.
Mudança de Faixa: Automática/Manual.
Data Hold.
Registro de MAX/MIN.
Modo Relativo (REL).
Proteção por Fusível para o Terminal de Entrada mAμA: Fusível de 0,6A/1000V, φ6x32mm, ação rápida.
Proteção por Fusível para o Terminal de Entrada 20A: Fusível de 11A/1000V, φ10x38mm, ação rápida.
Ambiente de Operação: 0°C ~ 40°C (32°F ~ 104°F)
Armazenamento: -10°C ~ 50°C (14°F ~ 122°F)
Umidade Relativa:
≤75% @ 0°C a 30°C
≤50% @ 31°C a 40°C
Altitude de Operação: abaixo de 2000m.
Compatibilidade eletromagnética: Em um campo de rádiofrequência (RF) < 1V/m: precisão total = precisão especificada + 5% da faixa. Não especificado para índices de RF de 1V/m e maiores que 1V/m.
Grau de Poluição: 2.
Alimentação: 1 x 9V 6F22.
Dimensões: 195(A) x 95(L) x 58(P)mm.
Peso: Aprox. 473g (incluindo bateria).
Conformidade: IEC61010 Sobretensão e Dupla Isolação, CAT IV 600V CAT III 1000V.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: ET-2507B
ESPECIFICAÇÕES TÉCNICAS:
TENSÃO DC:
Faixas: 600mV, 6V, 60V, 600V, 1000V.
Precisão:
600mV ±(0,7%+3D).
6V ±(0,5%+3D).
60V ~ 1000V ±(0,7%+3D).
Resolução: 0.1mV, 0.001V, 0.01V, 0.1V, 1V.
Impedância de Entrada: 10MW.
Máxima Tensão de Entrada: 1000V DC.
CORRENTE DC:
Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 20A.
Precisão:
600µA ~ 600mA ±(0,8%+3D).
6A ±(1% + 3D).
20A ±(1,2% + 5D).
Resolução: 0.1µA, 1µA, 0.01mA, 0.1mA, 0.001A, 0.01A.
Proteção de Sobrecarga:
Entrada para mA: Fusível 0,6A/1000V φ6x32mm.
Entrada para 10A: Fusível 11A/1000V φ10x38mm
TENSÃO AC (TRUE RMS):
Faixas:
600mV, 6V, 60V, 600V, 750V.
AC LoZ: 600V.
Precisão:
600mV ±(1,0%+4D).
6V ±(0,7%+3D).
60V ~ 750V ±(1,0%+3D).
AC LoZ ±(2,0%+3D).
Resolução: 0.1mV, 0.001V, 0.01V, 0.1V, 1V. (AC LoZ: 0,1V).
Impedância de entrada: LoZ 300kW demais entradas aprox.10MW.
Máxima tensão de entrada: 750VAC RMS.
Frequência de resposta: 45 ~ 400Hz.
O fator de crista em AC pode ser de até 3,0 exceto em 750V onde pode ser até 1,5.
CORRENTE AC (TRUE RMS):
Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 20A.
Precisão:
600µA ~ 600mA ±(1%+3D).
6A ±(1,2% + 3D).
20A ±(1,5% + 5D).
Resolução: 0.1µA, 1µA, 0.01mA, 0.1mA, 0.001A, 0.01A.
Proteção de Sobrecarga:
Entrada para mA: Fusível 0,6A/1000V φ6x32mm.
Entrada para 20A: Fusível 11A/1000V φ10x38mm.
Frequência de resposta: 45 ~ 400Hz.
O fator de crista em AC pode ser de até 3,0
CAPACITÂNCIA:
Faixas: 6nF, 60nF, 600uF, 6mF, 60mF
Precisão:
6nF ±(4%+10D).
60nF ~ 600uF ±(3%+5D).
6mF ~ 60mF ±(10%).
Resolução: 1pF, 10pF ~ 0.1uF, 1uF ~ 10uF.
Proteção de Sobrecarga: 1000V
RESISTÊNCIA:
Faixas: 600W, 6kW, 60kW, 600kW, 6MW, 60MW.
Precisão:
600W ±(1%+2D).
6kW ~ 600kW ±(0,8%+2D).
6MW ±(1,2%+3D).
60MW ±(2,5%+5D).
Resolução: 0,1W, 1W, 10W, 100W, 1kW, 10kW.
Proteção de Sobrecarga: 1000V.
FREQUÊNCIA/DUTY CYCLE:
Faixas: 60 Hz ~ 10MHz / 0,1% ~ 99,9%
Precisão: Frequência: ±(0,1%+4D).
Duty Cycle: ±(2,0%+5D).
Resolução: 0,01Hz ~ 0,01MHz / 0,1%.
Amplitude de entrada: (nível DC é zero)
≤100kHz: 200mVrms ≤ a ≤ 30Vrms
>100kHz ~ 1MHz: 600mVrms ≤ a ≤ 30Vrms
>1MHz ~ 10MHz: 1Vrms ≤ a ≤ 30Vrms
>10MHz: 1,8Vrms ≤ a ≤ 30Vrms
Duty Cycle: aplicável apenas para medidas ≤ 10kHz.
Proteção de Sobrecarga: 1000V
Sensibilidade de entrada: > 2Vpp
Resposta em frequência: ≤ 1kHz /
Duty Cycle: 10% ~ 95%
Resposta em frequência: > 1kHz /
Duty Cycle: 30% ~ 70%
TESTE DE DIODO:
Resolução: 1mV.
Tensão de circuito aberto por volta de 3,5V. O
valor de queda de tensão de uma junção PN de
silício costuma ser por volta de 0,5 ~ 0,8V.
Proteção de Sobrecarga: 1000V
TESTE DE CONTINUIDADE:
Resolução: 0,1W.
Acima de 50Ω, o alarme sonoro não é ativado. O alarme sonoro é ativado quando o objeto medido está com boa condutividade (resistência ≤10Ω).
Proteção de Sobrecarga: 1000V
ACESSÓRIOS:
Manual de Instruções (1 peça).
Pontas de Prova (1 par).
Bolsa para transporte (1 uni)
APLICAÇÕES:
Diferencia-se por ser pequeno, portátil, True RMS, auto range e possuir display de 3 5/6dígitos com uma estrutura original, altamente confiável e segura. Conta com proteção contra poeira e água IP65, assim como um display grande. O instrumento pode ser usado em medidas de tensão AC/DC, corrente AC/DC, resistência, diodo, continuidade, capacitância e frequência. É o instrumento portátil ideal para manutenção em indústrias petrolíferas, químicas, automobilísticas, etc.
SEGURANÇA:
Este instrumento está de acordo com os padrões IEC1010: grau de poluição 2, categoria de sobretensão CAT IV 600V e dupla isolação.
Como determinado pela norma de segurança NR-10, utilize sempre instrumentos de proteção individual.
GERAL:
A precisão é especificada como ±(% leitura + número de dígitos) para temperatura 23°C ±5°C e umidade relativa < 75%. A especificação é valida para 5% a 100% da faixa de medida.Ciclo de calibração recomendado de 1 ano.
