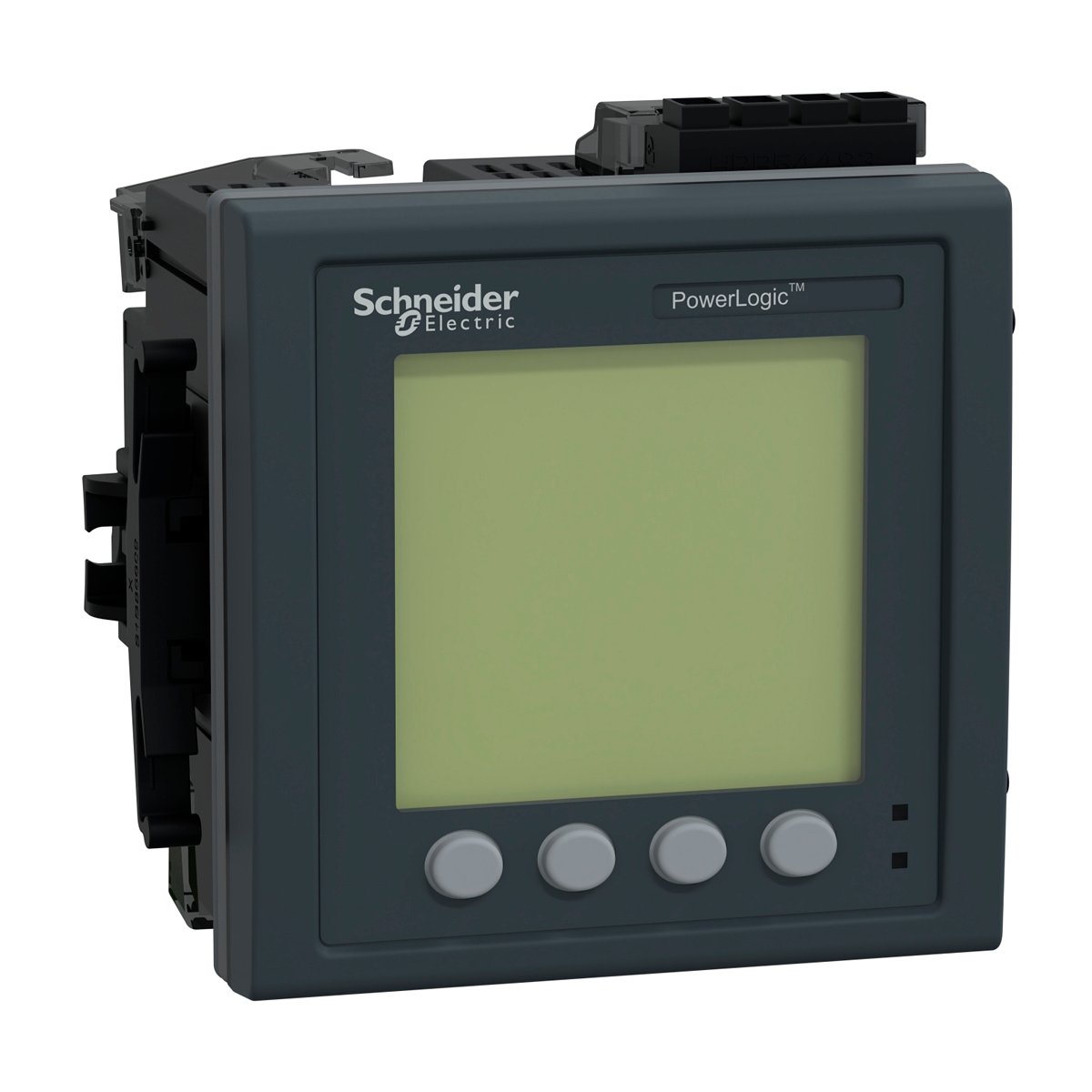

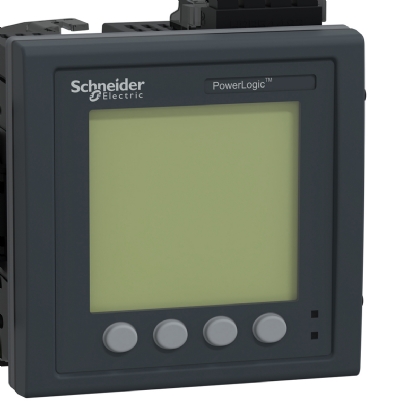

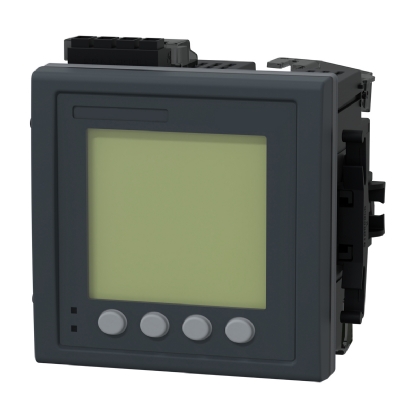

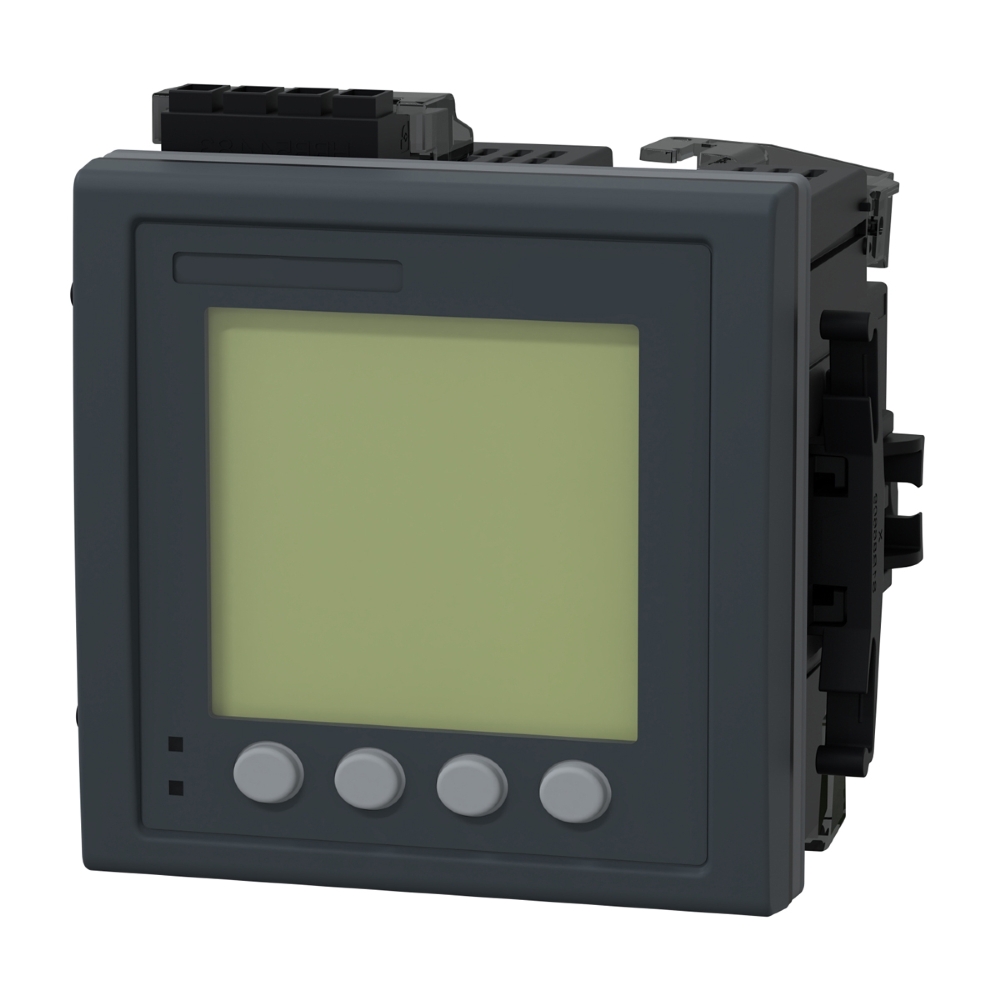

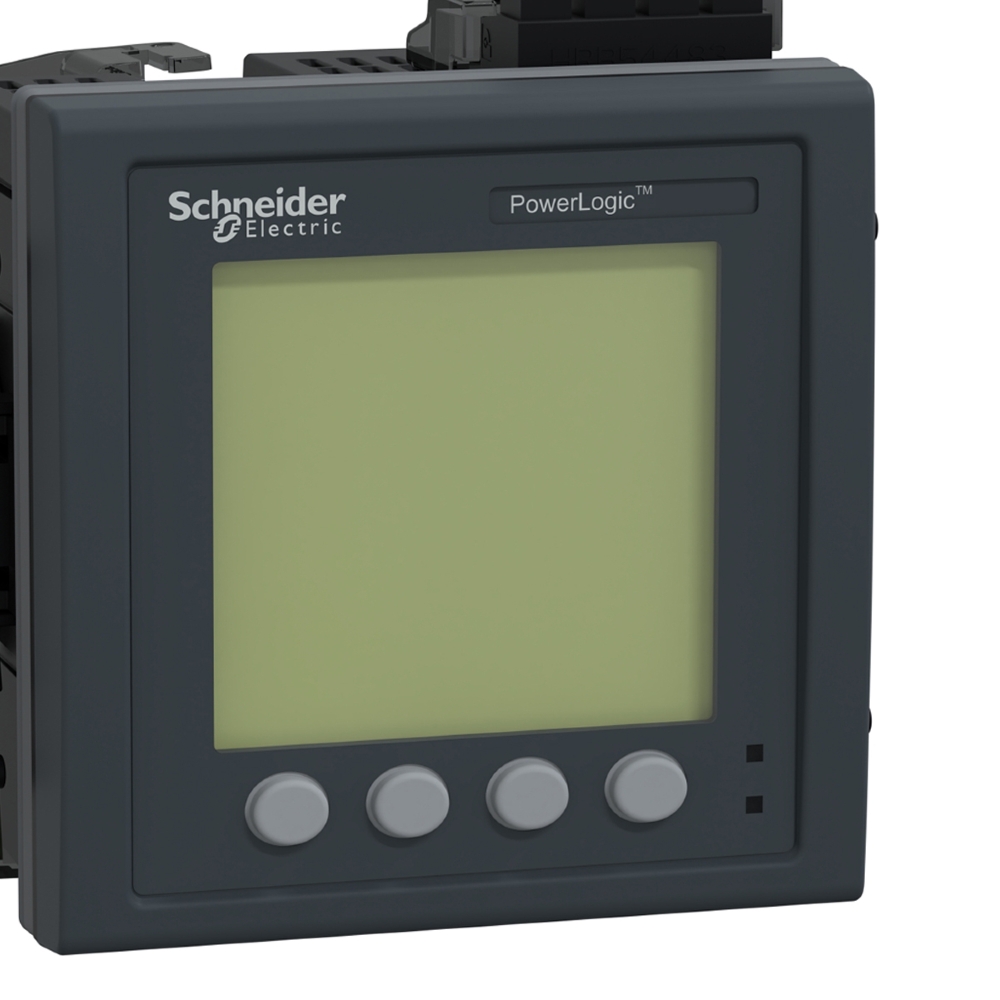

Multimedidor Ethernet 2 Portas Pm5560 Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Multimedidor Ethernet 2 Portas Pm5560 você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: METSEPM5560
ESPECIFICAÇÕES TÉCNICAS:
Produto: Multimedidor
Tipo: Ethernet
Modelo: Pm5560
Portas: 2 Portas
Marca: Schneider Electric
Refêrencia: Metsepm5560
Linha: Powerlogic
Tipo de Produto ou Componente:
Medidor de Potência
Análise de Qualidade de Energia: Até o Harmônico 63
Tipo de Medição:
Measured Neutral Current
Calculated Ground Current
Aplicação do Dispositivo:
Porta de Entrada
Salários Medição
Monitoramento de Energia
Multi-tarifa
Tipo de Medição:
Corrente
Tensão
Frequência
Fator de Potência
Energia
Potência Ativa e Reativa
Supply Voltage:
125 ... 250 v Cc
100 ... 480 v Ca 45...65 Hz
Frequência da Rede: 60/ 50 Hz
[in] Corrente Nominal:
0,0416666666666667
0,208333333333333
Type Of Network:
3p + n
3p
1p + n
Consumo de Potência Em Va: 10 Va a 480 v
Sinalização Local:
35 Ms 120 v Ca Típico
129 Ms 230 v Ca Típico
Tipo de Display: Lcd Retroiluminado
Resolução do Display: 128 x 128 Pixels
Taxa de Amostragem: 128 Amostras / Ciclo
Corrente de Medição: 5…10000 Ma
Tipo da Entrada Analógica:
Tensão (impedância 5 Mohm)
Corrente (impedância 0,3 Mohm)
Tensão de Medição:
20…400 v Ca 45...65 Hz Entre Fase e Neutro
20…690 v Ca 45...65 Hz Entre Fases
Linha de Medição de Frequência: 45…65 Hz
Número de Entradas: 4 Digital
Precisão de Medição:
Potência Aparente +/- 0,5%
Frequência +/- 0,05%
Energia Ativa +/- 0,2%
Energia Reativa +/- 1 %
Potência Ativa +/- 0,2%
Tensão +/- 0,1%
Fator de Potência +/- 0.005
Corrente +/- 0,1%
Classe de Precisão: Classe 0.5s Energia Ativa para Iec 62053-22
Número de Saídas: 2 Digital
Informações Exibidas: Tarifa (8)
Protocolo da Porta de Comunicação: Modbus Rtu e Ascii a 9.6, 19.2 And 38.4 Kbauds par
Ímpar ou Nenhuma - 2 Fios , Isolamento: , 2500 v
Jbus
Modbus Tcp/ip a 10/100 Mbit/s , Isolamento: , 2500 v
Cadeia Ethernet Modbus Tcp / Ip
Ip Bacnet
Suporte Porta de Comunicação:
Rs485
Ethernet
Gateway de Comunicações: Ethernet / Serial
Registro de Dados:
Registros de Eventos
Registros de Manutenção
Valores Instantâneos Mín./máx.
Registros de Dados
Registros de Alarmes
Carimbo de Data/hora
Capacidade de Memória: 1.1 Mb
Serviços Web:
Notificação de Alarme por E-mail
Diagnóstico Via Páginas Web Predefinidas
Servidor Web
a Visualização Em Tempo Real de Dados
Serviço Ethernet:
Cliente Sntp
Snmp-traps
Conexões Terminais:
Circuito de Tensão: Bloco Terminal de Parafusos4
Circuito de Controle: Bloco Terminal de Parafusos2
Transformador de Corrente: Bloco Terminal de Parafusos6
Ligação Rs485: Bloco Terminal de Parafusos4
Entrada Digital: Bloco Terminal de Parafusos8
Saída Digital: Bloco Terminal de Parafusos4
Rede Ethernet: Conector Rj452
Modo de Montagem: Montagem Faceada
Suporte de Montagem: Estrutura
Normas:
En 50470-3
Iec 61557-12
Iec 62053-22
Iec 62053-24
Iec 60529
En 50470-1
Ul 61010-1
Ansi C12.20
Certificações do Produto:
Ce Conforme Iec 61010-1
Culus Conforme Ul 61010-1
Btl
Largura: 96 Mm
Profundidade: 72 Mm
Altura: 96 Mm
Peso Líquido: 450 g
Compatibilidade Eletromagnética:
Limites para Emissões de Corrente Harmónicaclasse a Conforme Iec 61000-3-2
Perturbações de Rf por Conduçãonível 3 Conforme Iec 61000-4-6
Campo Magnético na Frequência de Potêncianível 4 Conforme Iec 61000-4-8
Emissões Conduzidas e Irradiadasclasse b Conforme En 55022
Limitação das Variações de Tensão, das Flutuações de Tensão e Tremulação Em Baixa Tensão Conforme Iec 61000-3-3
Descarga Eletrostática - Nível de Teste: 8 Kvnível 4 Conforme Iec 61000-4-2
Teste de Imunidade Ao Campo Eletromagnético de Radiofrequência Com Radiação Conforme Iec 61000-4-3
Teste de Imunidade Contra Transientes / Rajadas Elétricasnível 4 Conforme Iec 61000-4-4
Surge Immunity Testnível 4 Conforme Iec 61000-4-5
Teste de Imunidade Contra Quedas e Interrupções da Tensão Conforme Iec 61000-4-11
Grau de Proteção Ip: Frontal: Ip52 Conforme Iec 60529
Corpo: Ip30 Conforme Iec 60529
Umidade Relativa: 5…95 % a 50 °c
Grau de Poluição: 2
Temperatura Ambiente do ar para Funcionamento: -25…70 °c
Temperatura Ambiente para Armazenamento: -40…85 °c
Altitude de Funcionamento: 3000 m
