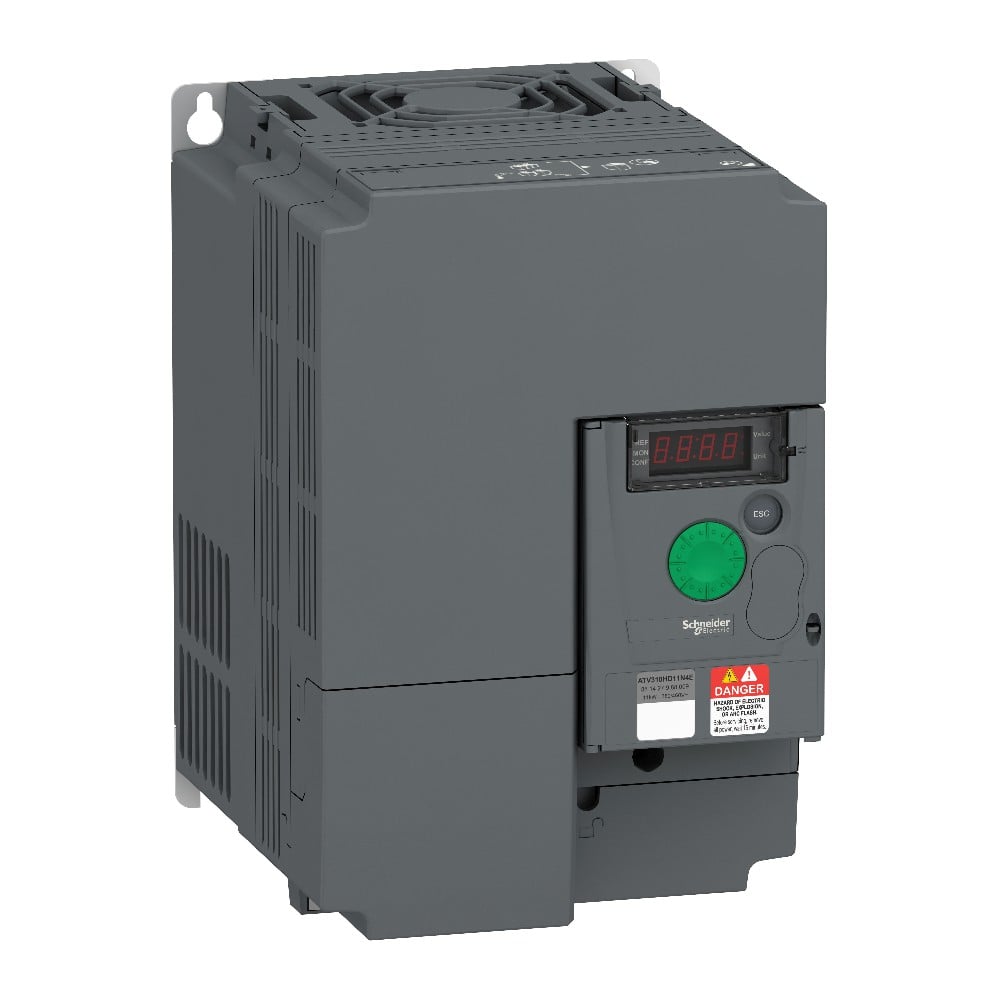

Inversor Frequência Trifásico 380-460V 50/60Hz 24A 11Kw ATV310HD11N4E - Schneider Electric

Inversor De Frequência Atv310 11Kw Trifásico 380/460Vca Schneider

Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Inversor De Frequência Atv310 11Kw Trifásico 380/460Vca você aproveita o que tem de melhor da nossa tecnologia.

Complementar:

destino do produto: Motores assíncronos
filtro EMC: Sem filtro EMC
Protocolo da porta de comunicação: Modbus
tipo de conector: RJ45 (na face frontal) para Modbus
interface física: 2 fios RS 485 para Modbus
estrutura de transmissão: RTU for Modbus
taxa de transmissão:
4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s
número de endereços: 1/247 para Modbus
corrente da linha: 30,4 A
potência aparente: 24,2 kVA
linha potencial Isc: 5 kA
corrente de saída contínua: 24 A a 4 kHz
corrente momentânea máxima: 36 A of 60 s
dissipação de alimentação em W: 294,7 W a In
frequência de saída do propulsor de velocidade: 0,5/400 Hz
frequência de comutação nominal: 4 kHz
frequência de comutação: 2/12 kHz ajustável
intervalo de velocidades: 1/20
compensação da diferença de velocidade do motor:
Predefinição de fábrica
Predefinição de fábrica
tensão de saída: 380/460 V trifásico
torque de aperto: 2,2-2,4 N.m
isolamento: Elétrico entre a potência e o controle
número de entrada analógica: 1
tipo da entrada analógica:
Corrente configurável AI1 0/20 mA 250 Ohm
Tensão configurável AI1 0/10 V 30 kOhm
Tensão configurável AI1 0-5 V 30 kOhm
número de entrada digital: 4
tipo de entrada digital: Programável LI1,LI4 24 V 18/30 V
número de saída analógica: 1
tipo da saída analógica:
Tensão configurável por software AO1: 0/10 V, impedância: 470 Ohm, resolução de 8 bits
Corrente configurável por software AO1: 0/20 mA, impedância: 800 Ohm, resolução de 8 bits
número de saída digital: 2
corrente de comutação mínima: 5 mA at 24 V DC for logic relay
corrente de comutação máxima:
2 A a 250 V AC na carga indutiva cos phi = 0,4 L / R = 7 ms para relé lógico
2 A a 30 V DC na carga indutiva cos phi = 0,4 L / R = 7 ms para relé lógico
3 A a 250 V AC em carga resistiva cos phi = 1 L / R = 0 ms para relé lógico
4 A a 30 V DC em carga resistiva cos phi = 1 L / R = 0 ms para relé lógico
rampas de aceleração e desaceleração: U / S / U
frenagem até à paralisação: Por injeção DC, <30 s
tipo de proteção:
Sobretensão de alimentação de linha
Subtensão de alimentação de linha
Sobrecorrente entre as fases de saída e terra
Proteção contra superaquecimento
Curto-circuito entre as fases do motor
Contra perda de fase de entrada em trifásico
Proteção térmica do motor através do inversor por cálculo contínuo de I²t
resolução de frequência:Entrada analógica: conversor A / D, 10 bits / unidade de exibição: 0,1 Hz
constante temporal: 20 ms +/- 1 ms para mudança de referência
posição de operação: Vertical +/- 10 graus

Meio ambiente:
Normas: EN/IEC 61800-5-1 - EN/IEC 61800-3
grau de proteção IP:
IP20 sem placa de obturação na parte superior
IP41 top
graus de poluição: 2 conformr EN/IEC 61800-5-1
característica do ambiente da aplicação:
Classe 3S2 de resistência à poluição de poeira em conformidade com EN / IEC 60721-3-3
Classe 3C3 de resistência à poluição química em conformidade com EN / IEC 60721-3-3
resistência ao choque: 15 gn conforme EN/IEC 60068-2-27 para 11 ms
umidade relativa:
5… 95% sem condensação em conformidade com IEC 60068-2-3
5… 95% sem gotejamento de água em conformidade com IEC 60068-2-3

INCLUI:
- 1 Inversor De Frequência Atv310 11Kw Trifásico 380/460Vca Schneider
