Fusível Nh Retardado T-2 315A 500Vca 3NA3252 - Siemens

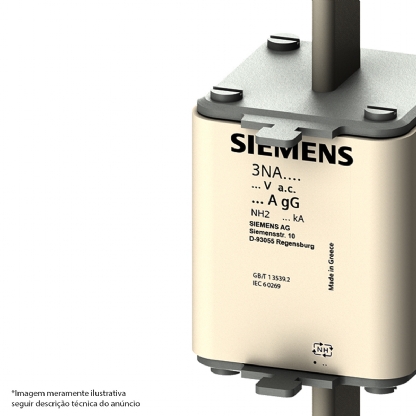

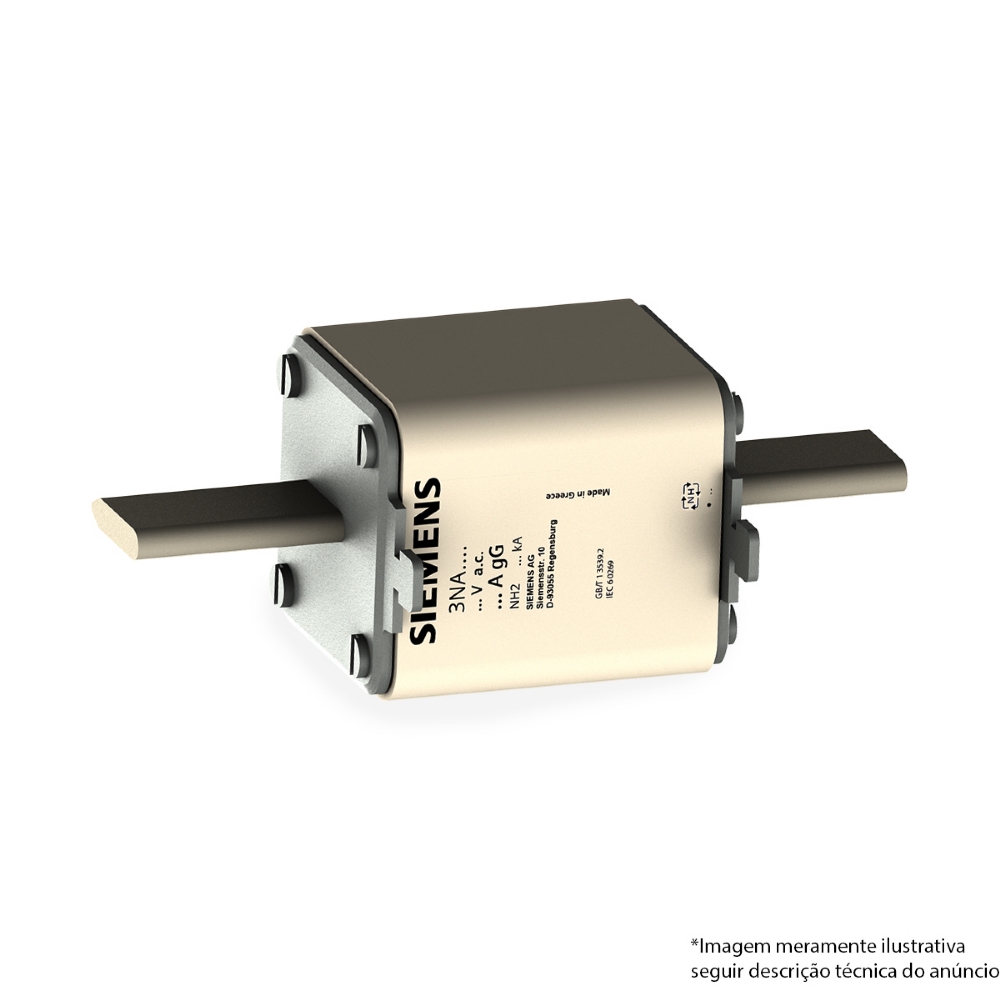

IMAGEM MERAMENTE ILUSTRATIVA

Fusível Nh Retardado T.2 315A 500Vca 3NA3252 Siemens

A Siemens conta um vasto portfólio de fusíveis NH com proteções de linha e motor em instalações elétricas industriais. São fusíveis limitadores de corrente e possuem elevada capacidade de interrupção de 120kA em até 690VCA. Seus valores de energia de fusão e interrupção facilitam a determinação da seletividade e coordenação de proteção, atendendo as normas IEC 60269-1,-2.

CARACTERÍSTICAS:

Nome da marca do produto: SENTRON
Designação do produto Elemento fusível: NH
Versão do produto: com contacto de lâmina
Versão do indicado:r Sinalizador de identificação frontal
Versão do contacto: de comutação Isento de corrosão, revestido a prata
Versão do cartucho de fusíveis Elemento fusível: NH

ESPECIFICAÇÕES TÉCNICAS:

Tamanho do sistema de fusíveis / segundo a DIN EN 60269-1: NH2
Classe de operação do elemento fusível: gG
Tipo de montagem: Peças não isoladas
Tipo de tensão: CA/CC
Classe de proteção IP: IP20, com condutores ligados
Potência de perda [W]: 21,4 W
Potência de perda [W] / com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo: 21,4 W

Corrente de serviço
-  a 30 °C / valor estipulado 308,7 A
-  a 40 °C / valor estipulado 299,25 A
-  a 45 â / valor estipulado 289,8 A
-  a 50 °C / valor estipulado 283,5 A
-  a 55ºC / valor estipulado 277,2 A
-  a 60°C / valor estipulado 270,9 A
-  com CA / valor estipulado 315 A

Tensão de alimentação
-  com CA / valor estipulado 500 V
-  com DC 440 V

capacidade de comutação corrente
-  com DC / segundo a IEC 60947-2 / valor estipulado 25 kA
-  segundo a IEC 60947-2 / valor estipulado 120 kA

Temperatura ambiente / durante o funcionamento
-  mínimo -5 °C
-  máximo 40 °C

APLICAÇÃO:

Indicado Para proteção de instalações elétricas.

GARANTIA DO FORNECEDOR: 3 Meses
