Fusível Nh Retardado T-1 160A 500Vca 3NA3136 - Siemens

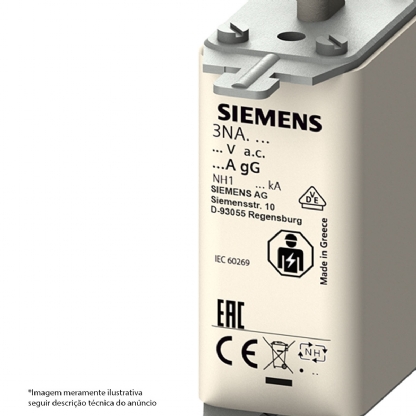

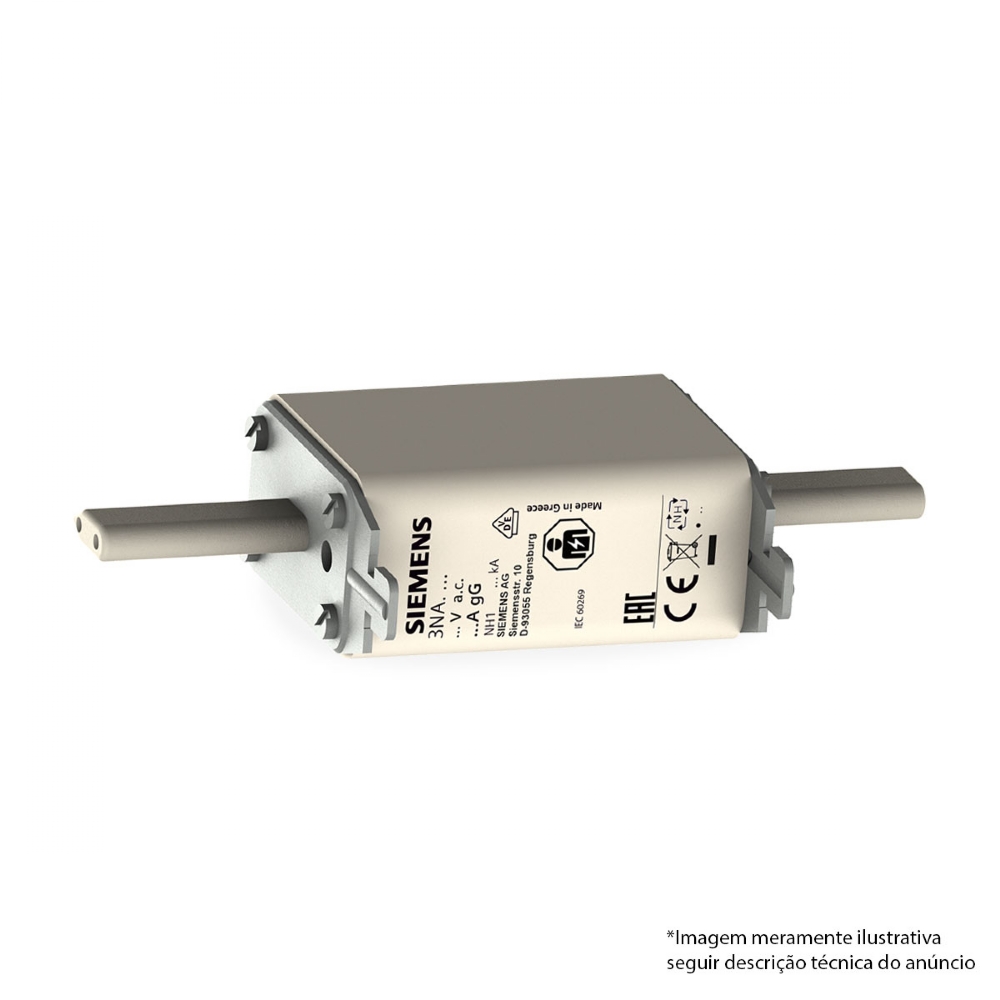

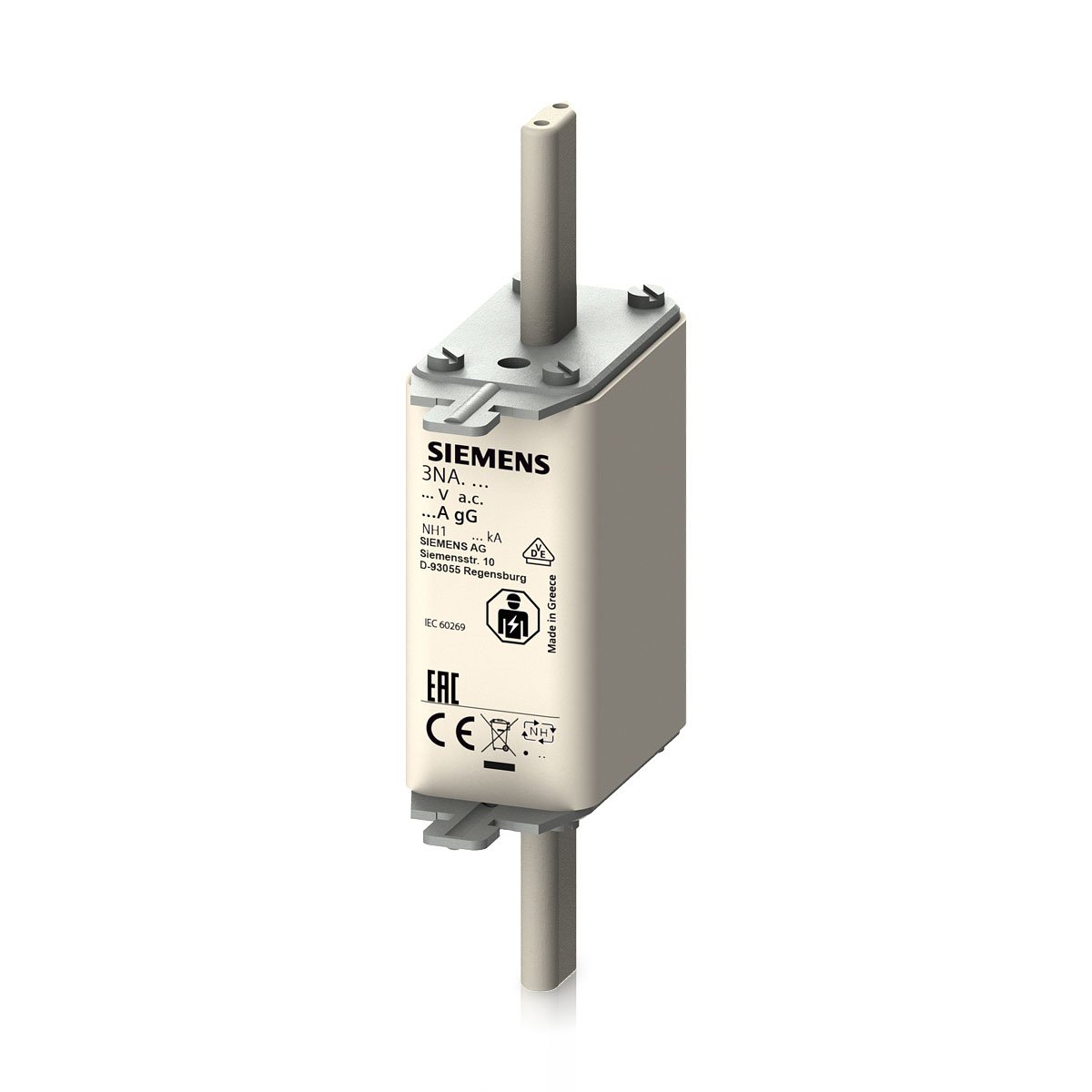

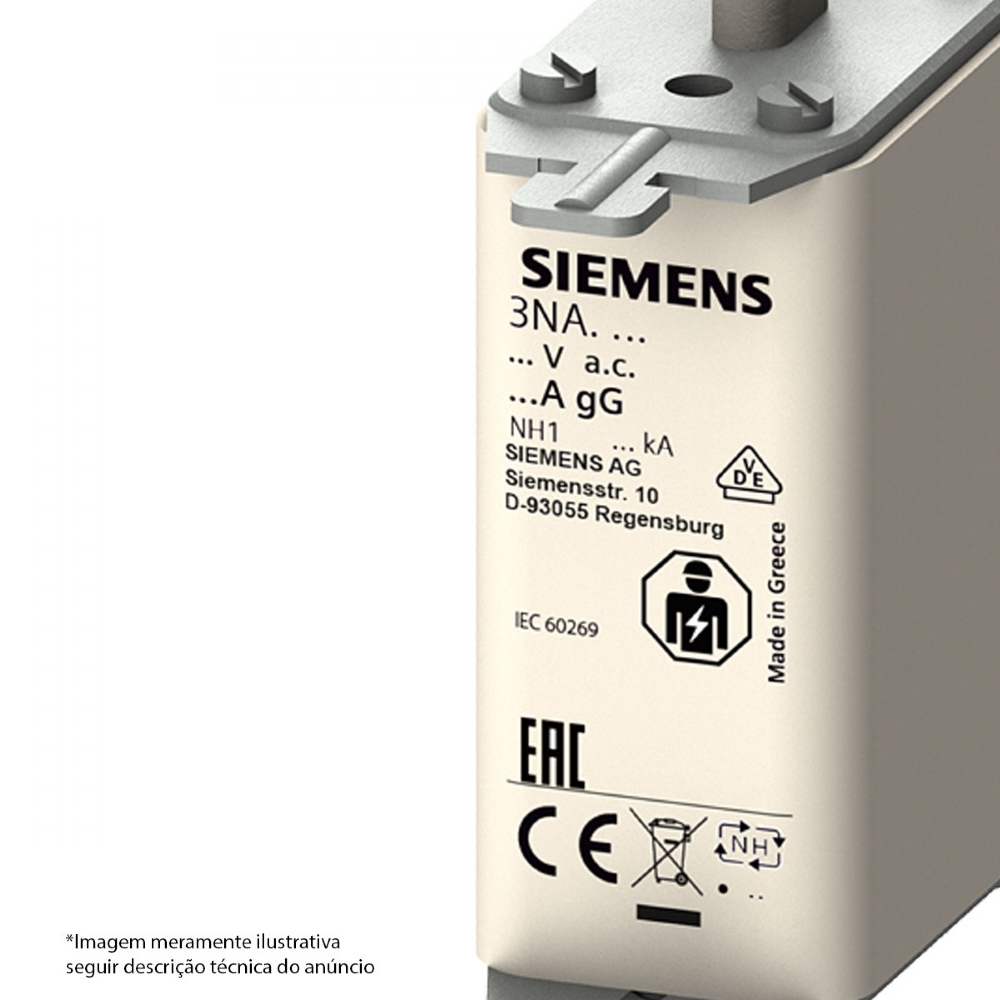

IMAGEM MERAMENTE ILUSTRATIVA

Fusível Nh Retardado T.1 160A 500Vca 3NA3136 Siemens

A Siemens conta um vasto portfólio de fusíveis NH com proteções de linha e motor em instalações elétricas industriais. São fusíveis limitadores de corrente e possuem elevada capacidade de interrupção de 120kA em até 690VCA. Seus valores de energia de fusão e interrupção facilitam a determinação da seletividade e coordenação de proteção, atendendo as normas IEC 60269-1,-2.

CARACTERÍSTICAS:

Nome da marca do produto: SENTRON
Designação do produto Elemento fusível: NH
Versão do produto: com contacto de lâmina
Versão do indicador: Sinalizador de identificação frontal
Versão do contacto de comutação: Isento de corrosão, revestido a prata
Versão do cartucho de fusíveis: Elemento fusível NH

ESPECIFICAÇÕES TÉCNICAS:

Amanho do sistema de fusíveis / segundo a DIN EN 60269-1: NH1
classe de operação do elemento fusível: gG
tipo de montagem: Peças não isoladas
tipo de tensão: CA/CC
classe de proteção IP IP20, com condutores ligados
Potência de perda [W]: 14,6 W
Potência de perda [W] / com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo: 14,6 W

Tensão de alimentação
com CA / valor estipulado: 500 V
com DC: 440 V

Tensão de alimentação
com CA / valor estipulado: 500 V
com DC: 440 V

Corrente de serviço:
a 30 °C / valor estipulado: 156,8 A
a 40 °C / valor estipulado: 152 A
a 45 â / valor estipulado: 147,2 A
a 50 °C / valor estipulado: 144 A
a 55ºC / valor estipulado: 140,8 A
a 60°C / valor estipulado: 137,6 A
com CA / valor estipulado: 160 A

APLICAÇÃO:

Posição de montagem: Opcional, preferível vertical

GARANTIA DO FORNECEDOR: 3 Meses
