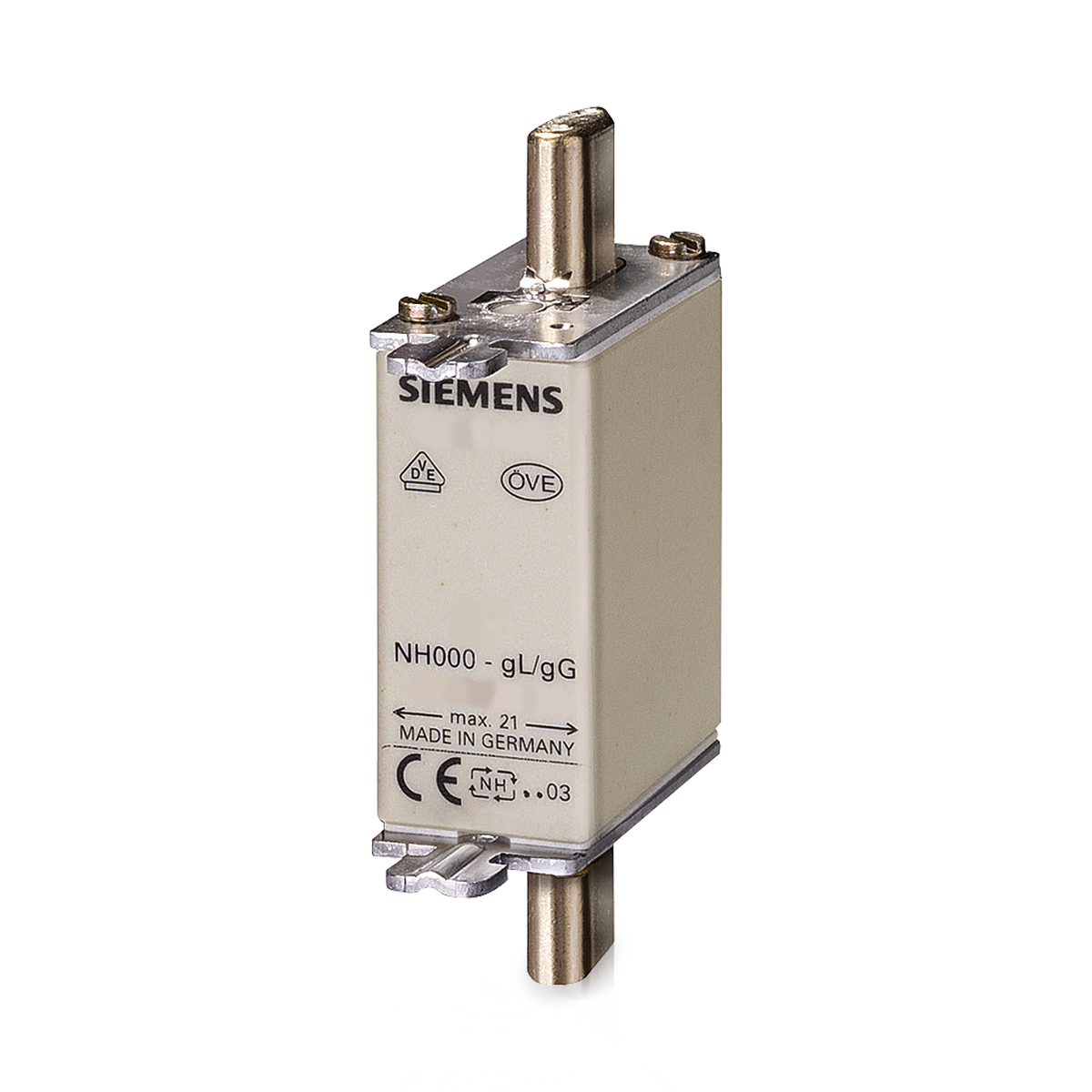

Fusível Nh Retardado T-000 16A 500Vca 120Ka 3NA3805 - Siemens

Código Fabricante: 3NA3805

Fusível Nh Retardado T.000 16A 500Vca 120Ka Siemens

A Siemens conta um vasto portfólio de fusíveis NH com proteções de linha e motor em instalações elétricas industriais. São fusíveis limitadores de corrente e possuem elevada capacidade de interrupção de 120kA em até 690VCA. Seus valores de energia de fusão e interrupção facilitam a determinação da seletividade e coordenação de proteção, atendendo as normas IEC 60269-1,-2.

CARACTERÍSTICAS:

Nome da marca do produto: SENTRON
Designação do produto: Elemento fusível NH
Versão do produto: Com contacto de lâmina
Versão do indicador: Sinalizador de identificação frontal
Versão do contacto de comutação: Isento de corrosão, revestido a prata
Versão do cartucho de fusíveis: Elemento fusível NH

ESPECIFICAÇÕES TÉCNICAS:

Tamanho do sistema de fusíveis / segundo a DIN EN 60269-1: NH000
Classe de operação do elemento fusível: gG
Tipo de montagem: Peças não isoladas
Tipo de tensão: CA/CC
Classe de proteção IP: IP20, com condutores ligados
Potência de perda [W]:  1,7 W
Potência de perda [W] / com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo: 1,7 W

Tensão de alimentação:
-  com CA / valor estipulado 500 V
-  com DC 250 V

Capacidade de comutação corrente:
-  com DC / segundo a IEC 60947-2 / valor estipulado 25 kA
-  segundo a IEC 60947-2 / valor estipulado 120 kA

Corrente de serviço:
-  a 30 °C / valor estipulado 15,68 A
-  a 40 °C / valor estipulado 15,2 A
-  a 45 â / valor estipulado 14,72 A
-  a 50 °C / valor estipulado 14,4 A
-  a 55ºC / valor estipulado 14,08 A
-  a 60°C / valor estipulado 13,76 A
-  com CA / valor estipulado 16 A

Temperatura ambiente / durante o funcionamento:
-  mínimo -5 °C
-  máximo 40 °C

APLICAÇÃO:

Posição de montagem: Opcional, preferível vertical

GARANTIA DO FORNECEDOR: 3 Meses
