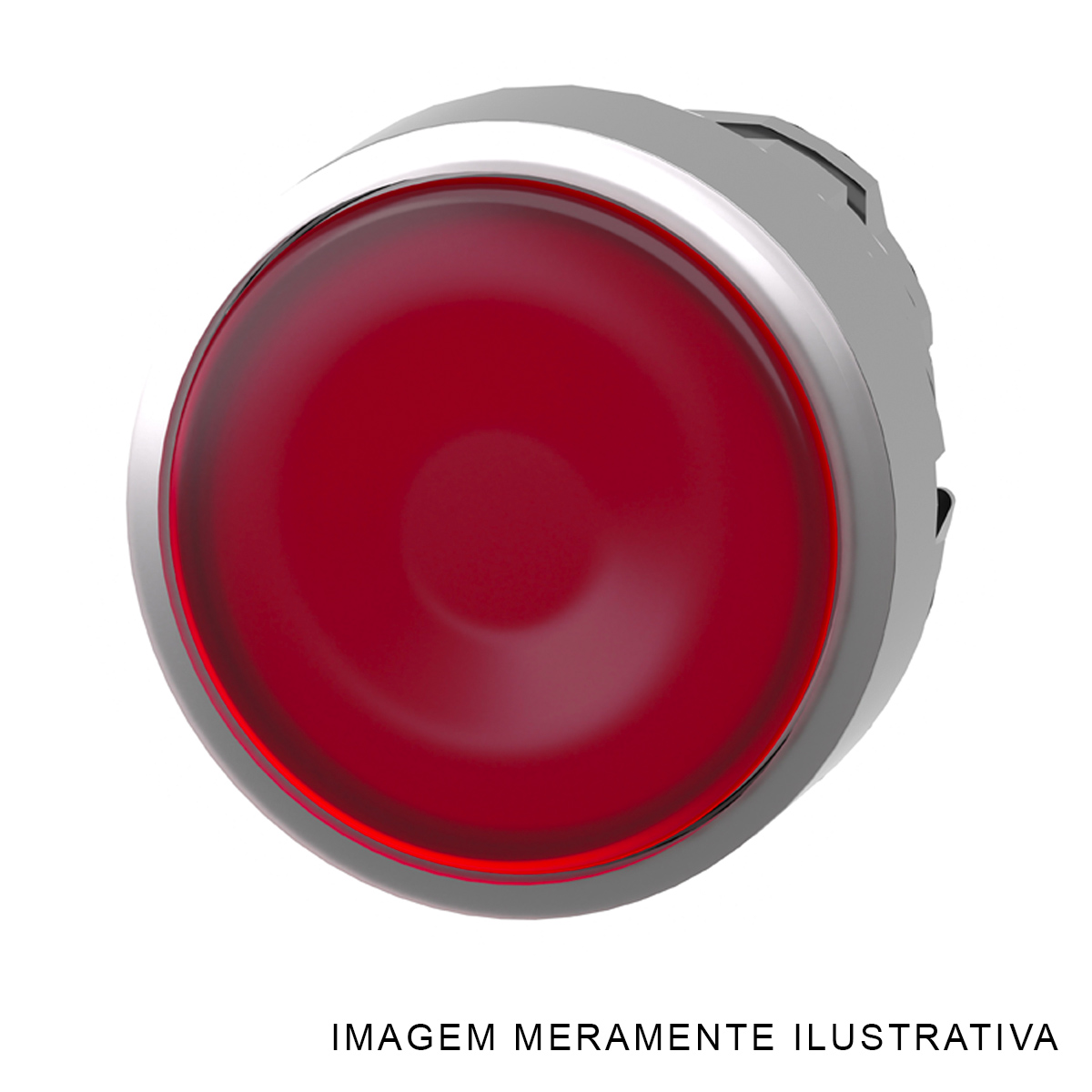

IMAGEM MERAMENTE ILUSTRATIVA

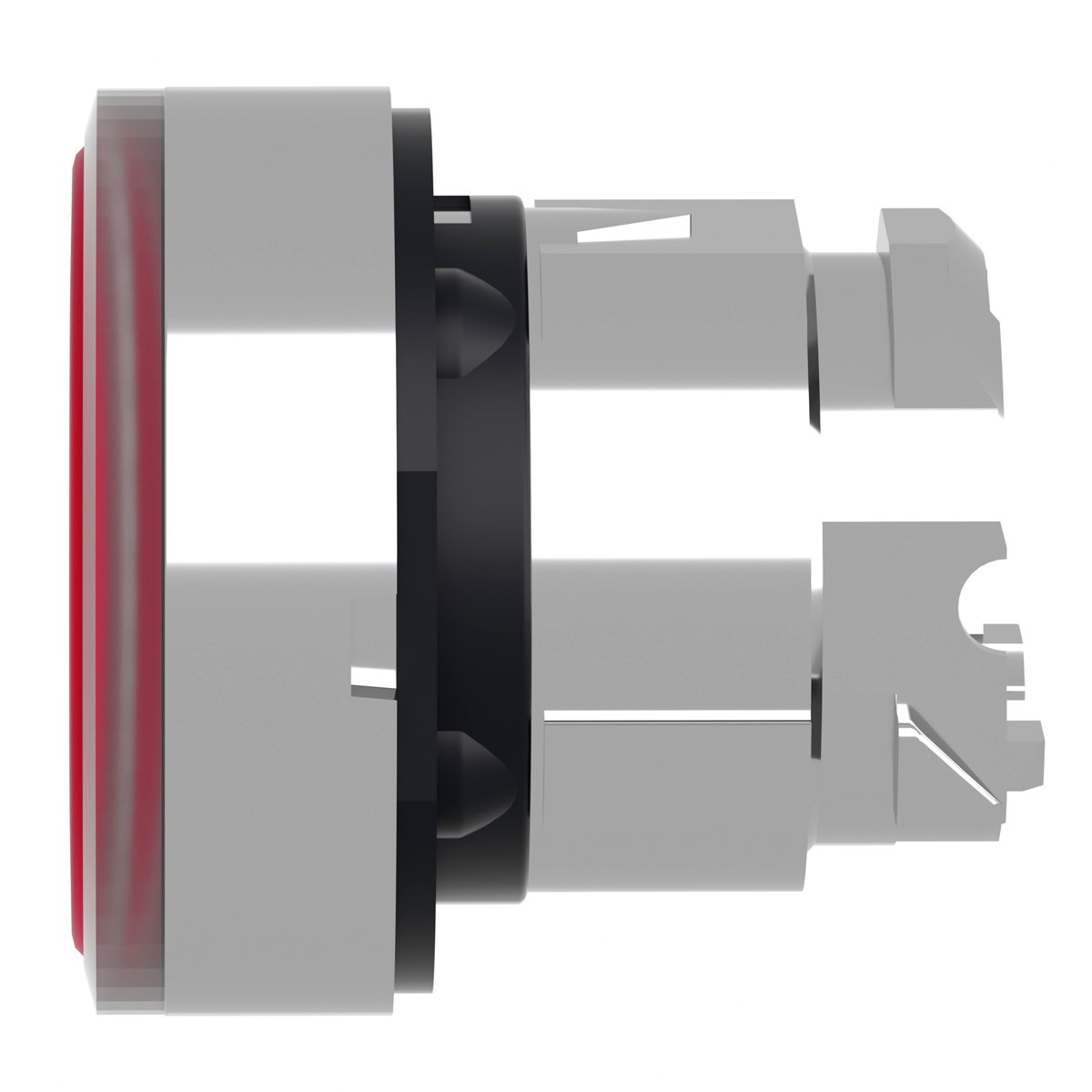

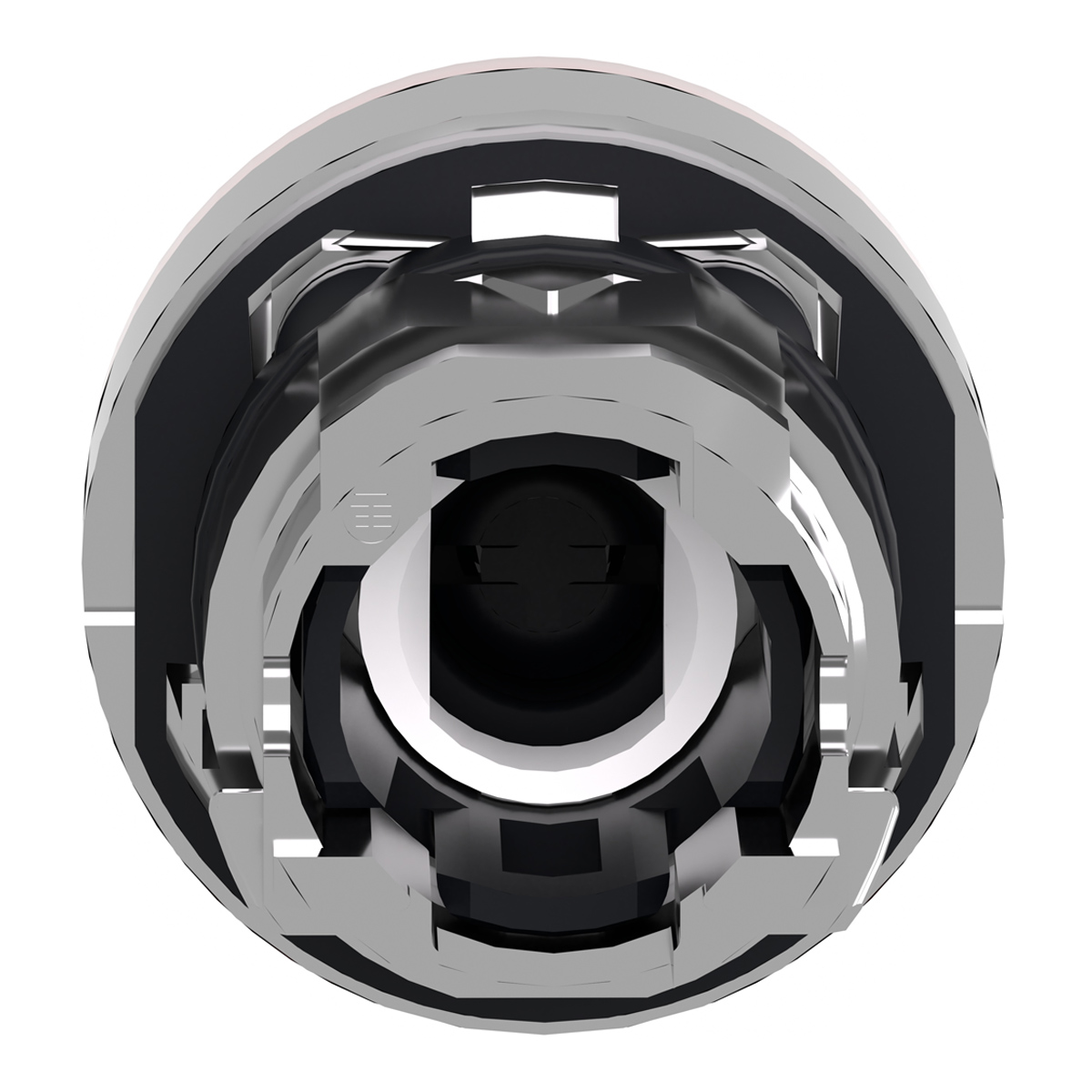

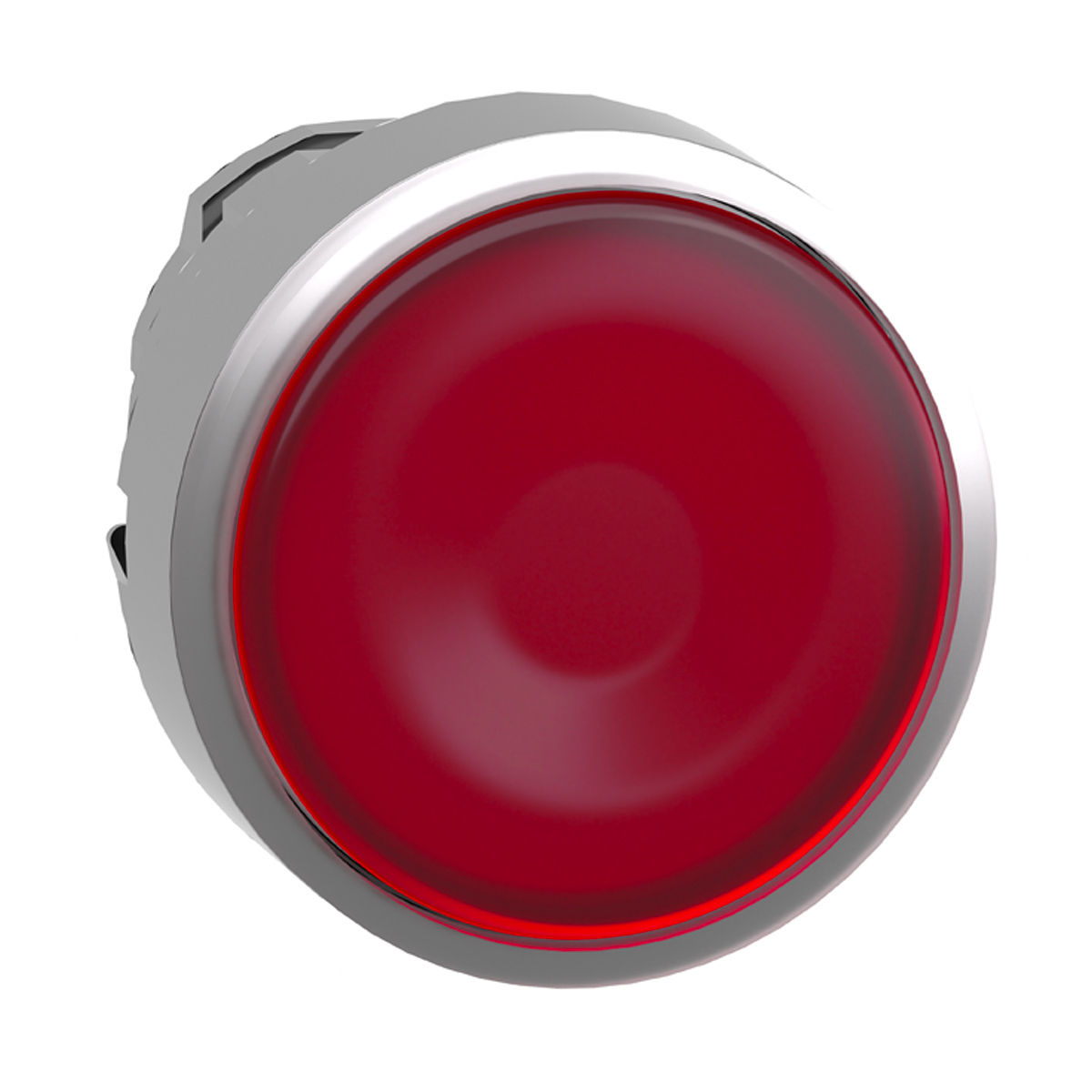

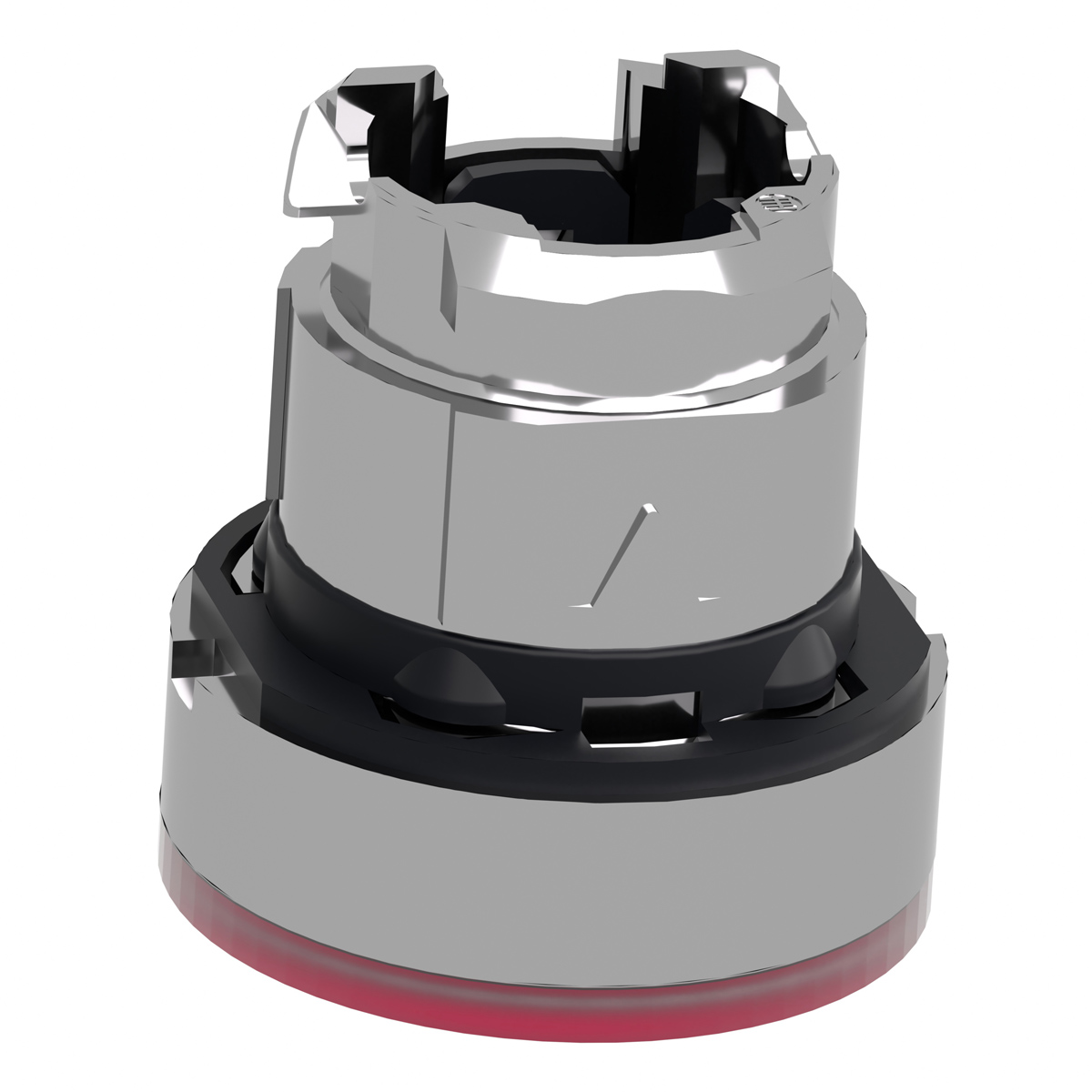

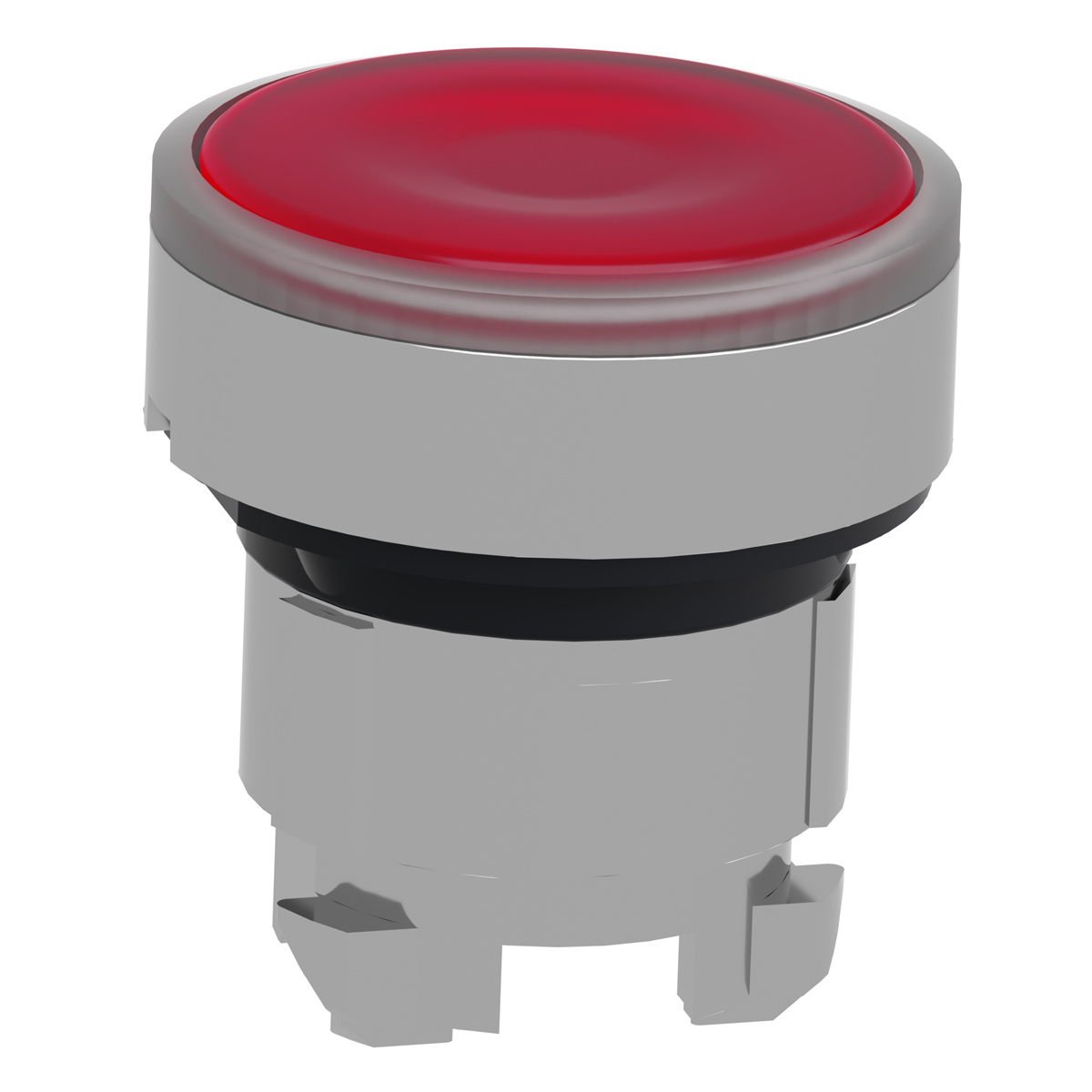

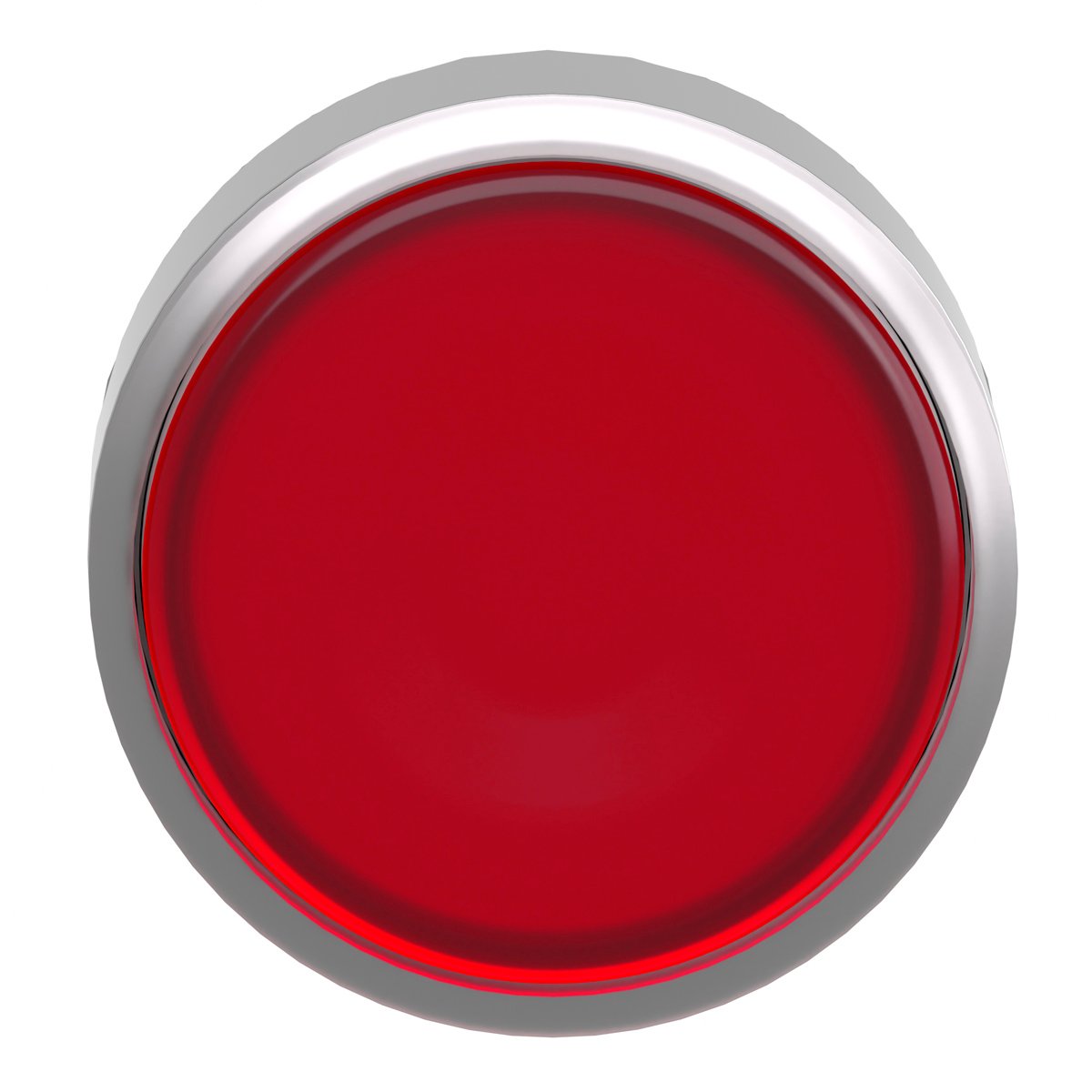

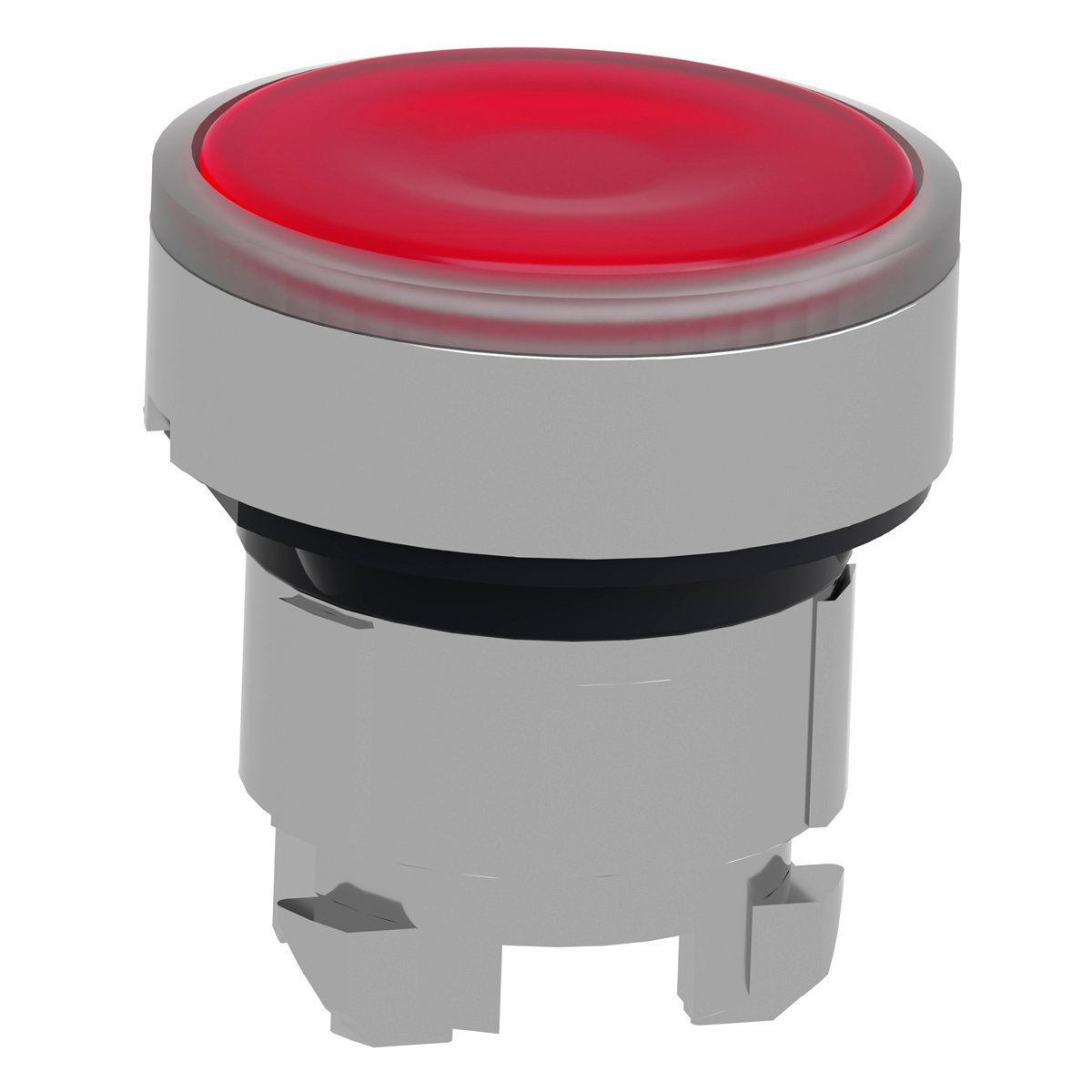

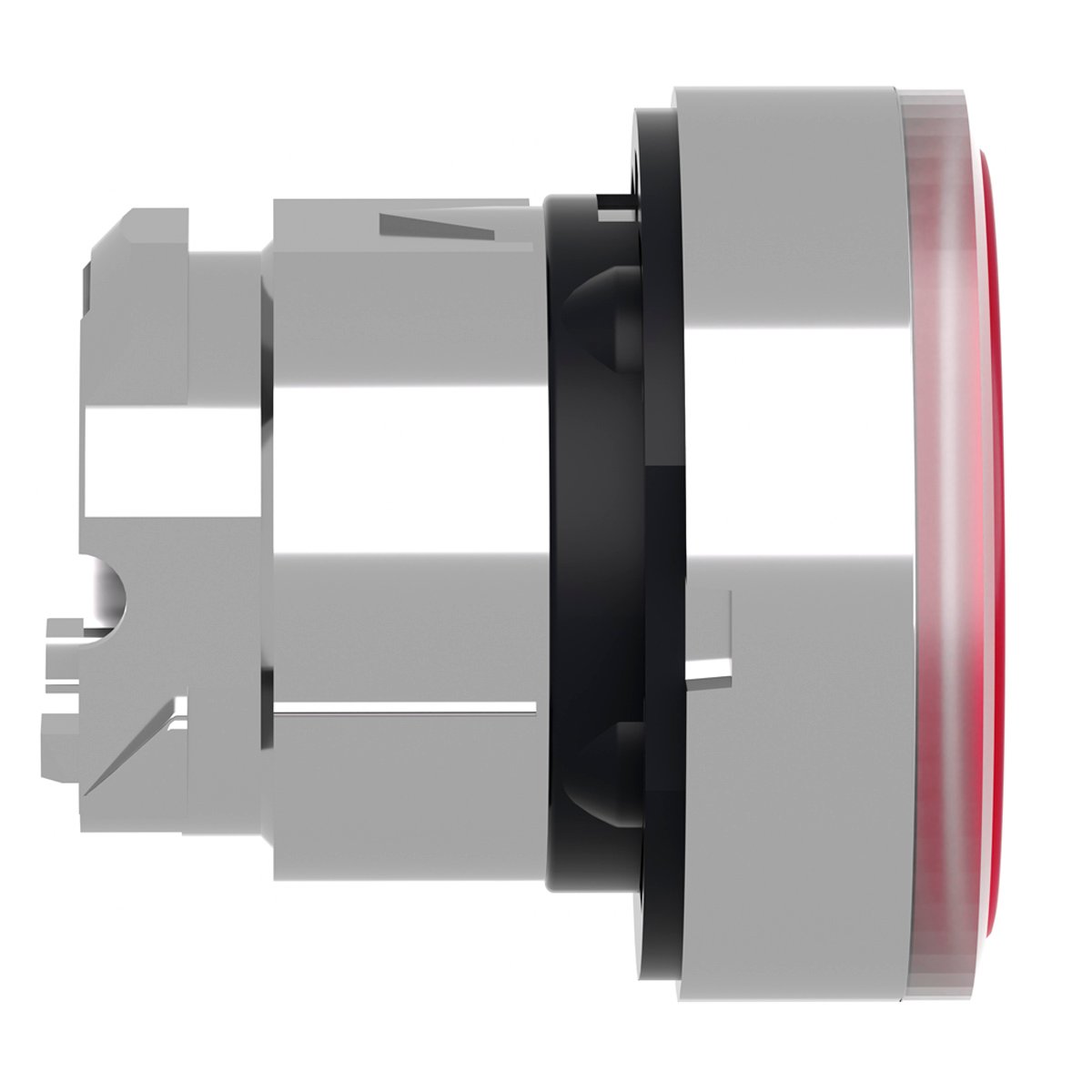

Cabeçote Para Botão Luminoso Modular Para Corpo Com Led Vermelho 22mm ZB4BW343 - Schneider Eletric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Cabeçote Para Botão Luminoso ZB4BW343, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
O ZB4BW343 é um cabeçote de botão modular vermelho com LED integrado da linha Harmony XB4, opera com um mecanismo de retorno/impulso por mola. Este cabeçote de botão iluminado por LED universal fornece uma interface versátil para controlar suas máquinas. Ele é facilmente instalado e substituído em unidades completas de botões e blocos de contato compatíveis por meio de montagem de encaixe rápido.
É claramente distinguível visualmente à distância graças à cor clara e ao toque devido ao elemento saliente, minimizando erros no controle da máquina. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações.
Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto. Fornece alto brilho para fácil identificação da função e do modo de operação, mesmo em ambientes muito iluminados.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: ZB4BW343
ESPECIFICAÇÕES TÉCNICAS:
Marca: Schneider
Referência: Zb4Bw343
Linha Fabr.: Harmony Xb4
Produto: Frontal Botão
Modelo: Pulsador
Atuador: Faceado
Iluminação: Iluminado
Formato Atuador: Redondo
Diâmetro Furo: 22Mm
Material Corpo: Metálico
Cor: Vermelho
Lâmpada: Led
Material Aro: Metalizado
Cor Aro: Cromado
Linha de produto: Harmony XB4
Tipo de produto ou componente: Cabeçote para botão luminoso
Nome abreviado do dispositivo: ZB4
Compatibilidade do produto: LED incorporado
Material do aro: Metal cromado
Tipo de cabeçote: Normal (22mm)
Diâmetro de montagem: 22 mm
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Retorno por mola
Característica do acionamento: Vermelho Faceado, Sem gravação
Informações adicionais do acionamento: Com lente lisa
Complementar:

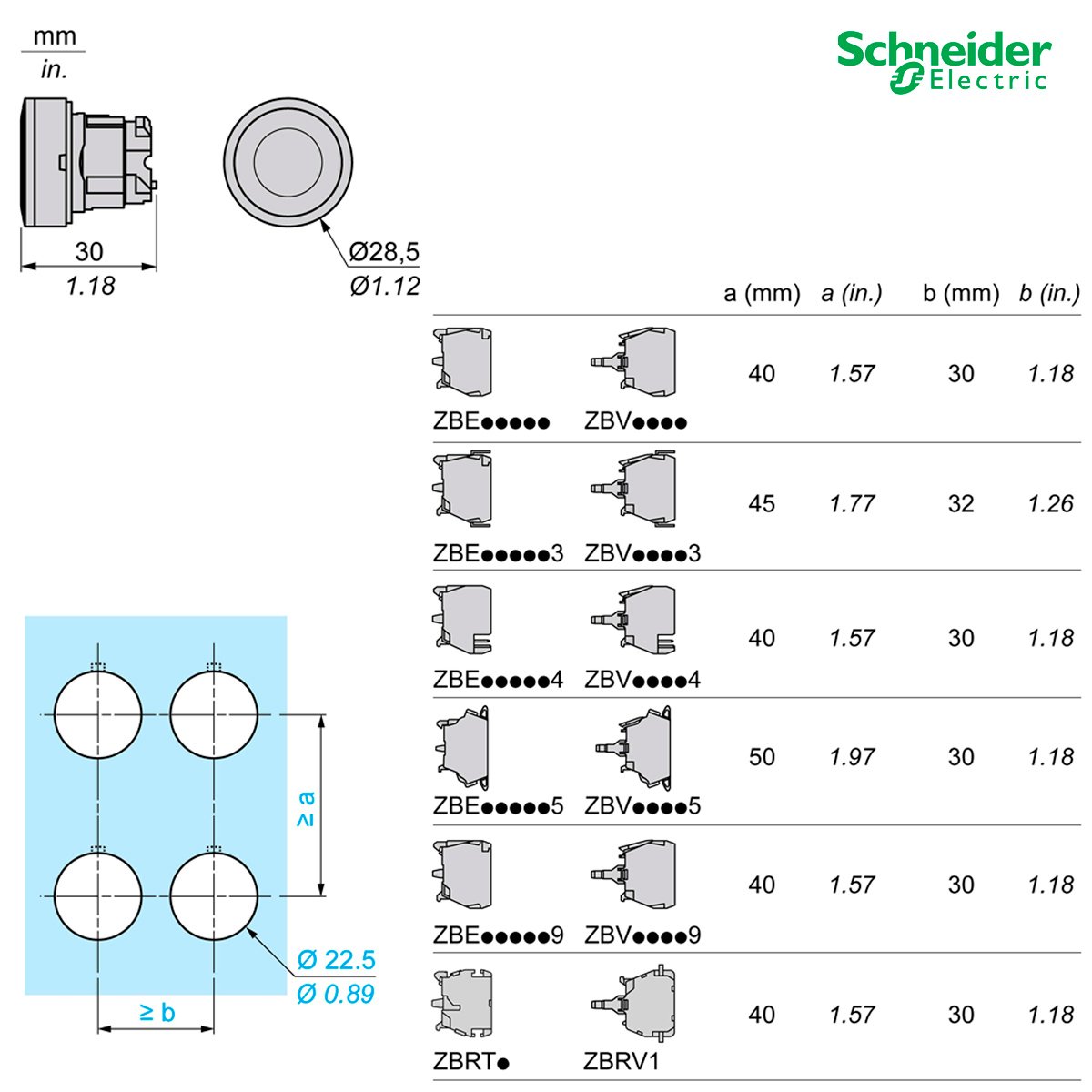

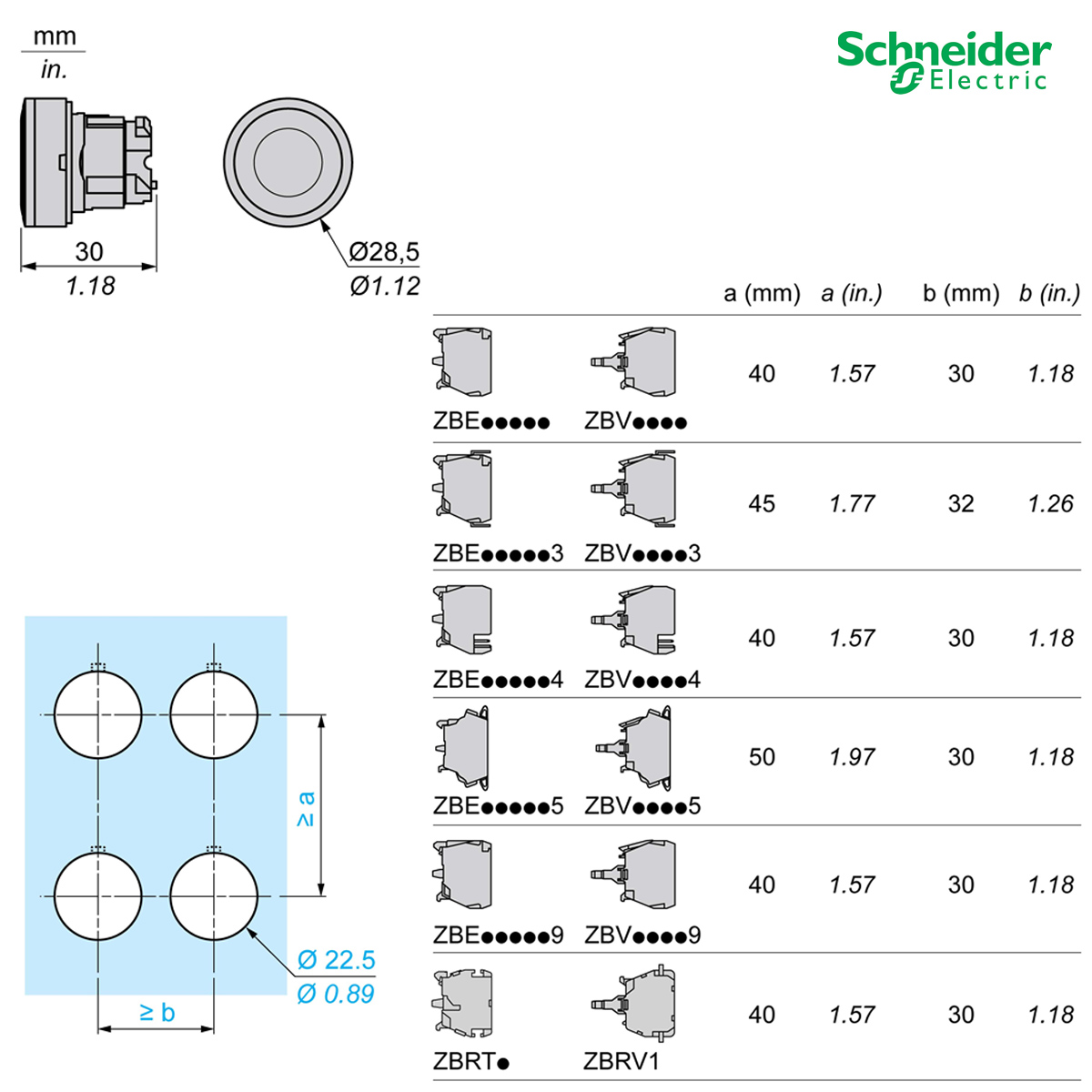

Largura total CAD: 29 mm
Altura total CAD: 29 mm
Profundidade total CAD: 30 mm
Peso líquido: 0,026 kg
Resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
Durabilidade mecânica: 10000000 ciclos
Código de composição elétrica:
- M1 menor que 6 contatos utilizando Único blocos em Montagem frontal com LED incorporado
- M2 menor que 6 contatos utilizando Simples e dupla blocos em Montagem frontal com LED incorporado
- M6 menor que 2 contatos utilizando Único blocos em Montagem frontal com LED integral e transformador
- M10 menor que 2 contatos utilizando Único blocos em Montagem frontal com LED incorporado
Apresentação do dispositivo: Partes separadas
Meio ambiente:
Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
Categoria de sobretensão: Classe I conforme IEC 60536
Grau de proteção IP: IP66 conforme IEC 60529 / IP67 / IP69 / IP69K
Grau de proteção NEMA: NEMA 13 / NEMA 4X
Grau de proteção IK: IK06 conforme EN 50102
Normas:
- EN/IEC 60947-5-5
- CSA C22.2 No 14
- EN/IEC 60947-5-1
- EN/IEC 60947-1
- EN/IEC 60947-5-4
- JIS C8201-5-1
- UL 508
- JIS C8201-1
Certificações do produto: LROS (Lloyds register of shipping) / DNV / GL / UL listed / CSA / BV
resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque:
- 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
- 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
