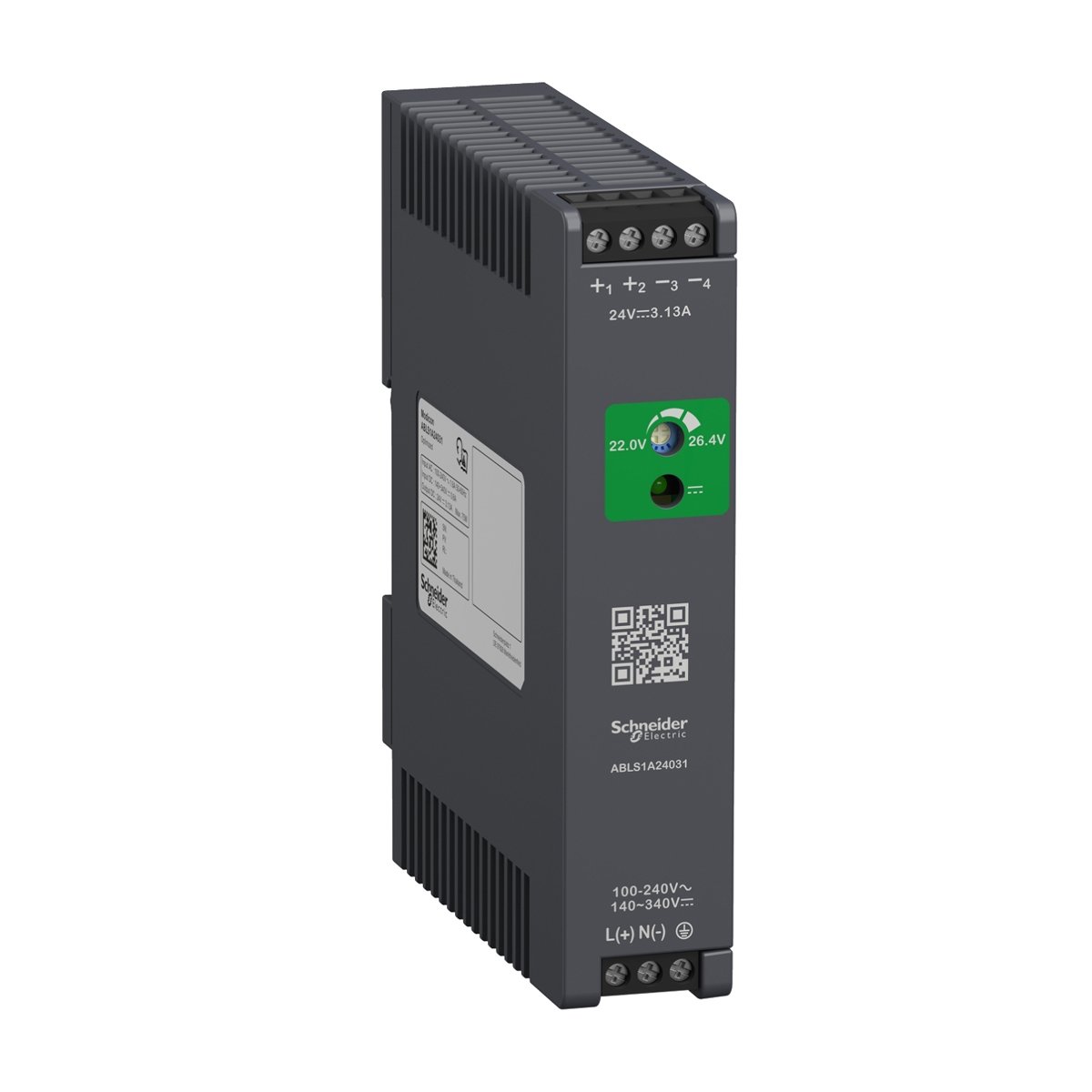

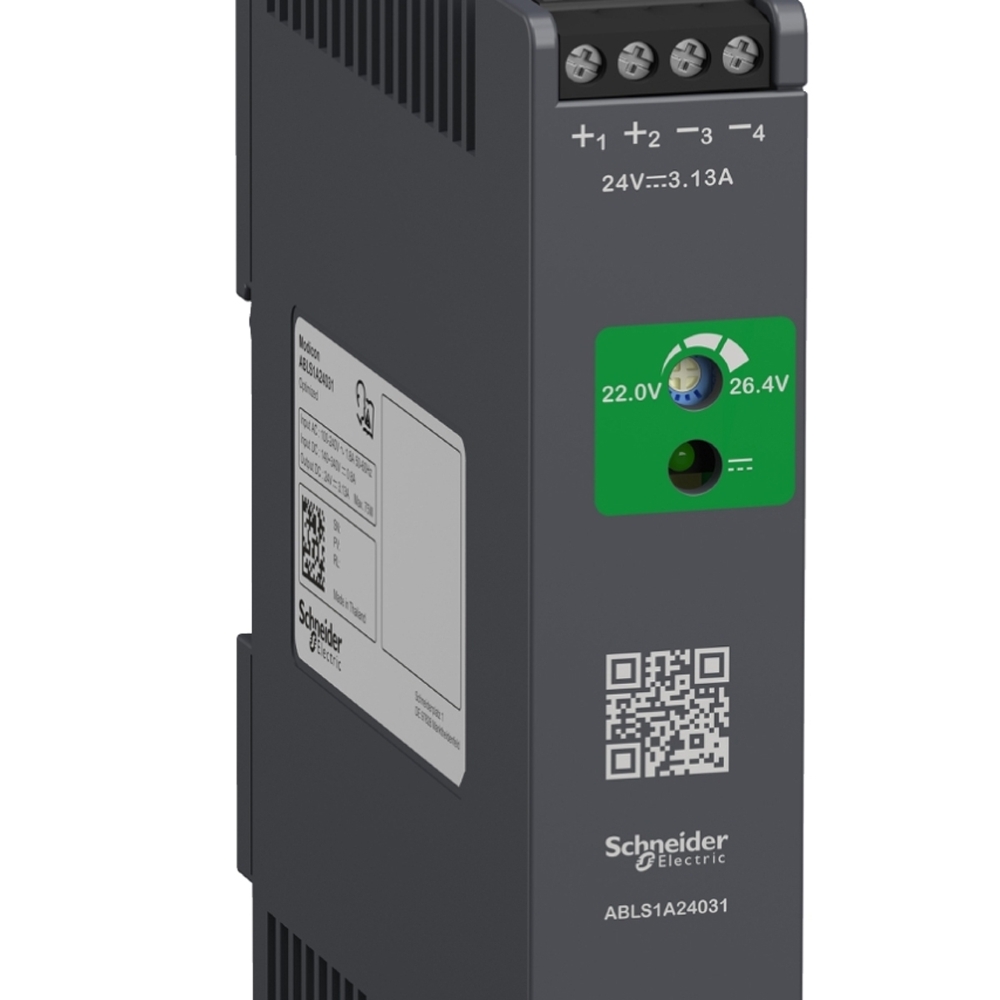

Fonte De Alimentação Otimizada Monofásica 3,1A 75 W 24 Vcc 100/240 Vca Ou 140/340Vcc Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Fonte De Alimentação Otimizada você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: ABLS1A24031
ESPECIFICAÇÕES TÉCNICAS:
linha de produto: Fonte de alimentação Modicon
tipo de produto ou componente: Fonte de alimentação
tipo de fonte de alimentação: Modo de comutação regulado
opção de variante: otimizado
material do invólucro: Plástico
Tensão nominal de entrada:
100..0,240 V CA monofásico
100..0,240 V CA bifásico
140 ... 340 V CC
limites da tensão de entrada:
85..0,264 V CA
120 ... 375 V CC
potência nominal em W: 75 W
tensão de saída: 24 V CC
corrente de saída da fonte de alimentação: 3,13 A
Complementar:
Frequência nominal da rede: 50… 60 Hz
Compatibilidade do sistema de rede:
TN
TT
ISTO
corrente de fuga máxima: 1 mA 240 V CA
tipo de proteção de entrada:
Fusível integrado (não pode ser trocado) 5 A
Proteção externa (recomendado) 20 A Curva C
Proteção externa (recomendado) 13 A Curva B
Proteção externa (recomendado) 10 A Curva C
corrente de irrupção:
40,0 A a 115 V
80,0 A a 230 V
18 arremessos mm:
0,55 a 115 V AC
0,45 a 230 V AC
eficiência: 88% a 230 V CA
Ajuste de tensão de saída: 21,6 ... 26,4 V
dissipação de energia em W: 15 W
consumo de corrente:
<1,8 A 115 V CA
<1 A 230 V CA
<0,8 A 140 V CC
Tempo de ativação: <1,2 s
tempo de manutenção:
> 20 ms 115 V CA
> 40 ms 230 V CA
Inicialização com cargas capacitivas: 5000 µF
propagação residual: <120 mV
Tempo de vida esperado do capacitor: 10 anos
tempo médio entre falhas (MTBF): 700000 H a 25 ° C, carga total em conformidade com SR 332
tipo de proteção de saída:
Contra sobrecarga e curtos-circuitos, tecnologia de proteção: modificação automática
Contra sobretemperatura, tecnologia de proteção: reset manual
Contra sobretensão, tecnologia de proteção: reset manual
conexões - terminais:
Conexão a ligação: 0,5 ... 2,5 mm², (AWG 20 ... AWG 14) para saída
Conexão a ligação: 0,75 ... 2,5 mm², (AWG 18 ... AWG 14) para entrada
regulagem de linha e carga:
<0,5% linha
<1% de carga
LED de status: 1 LED (verde) tensão de saída
profundidade: 102 mm
altura: 123,6 mm
largura: 27 mm
Peso líquido: 0,22 kg
acoplamento de saída:
Paralelo
Serial

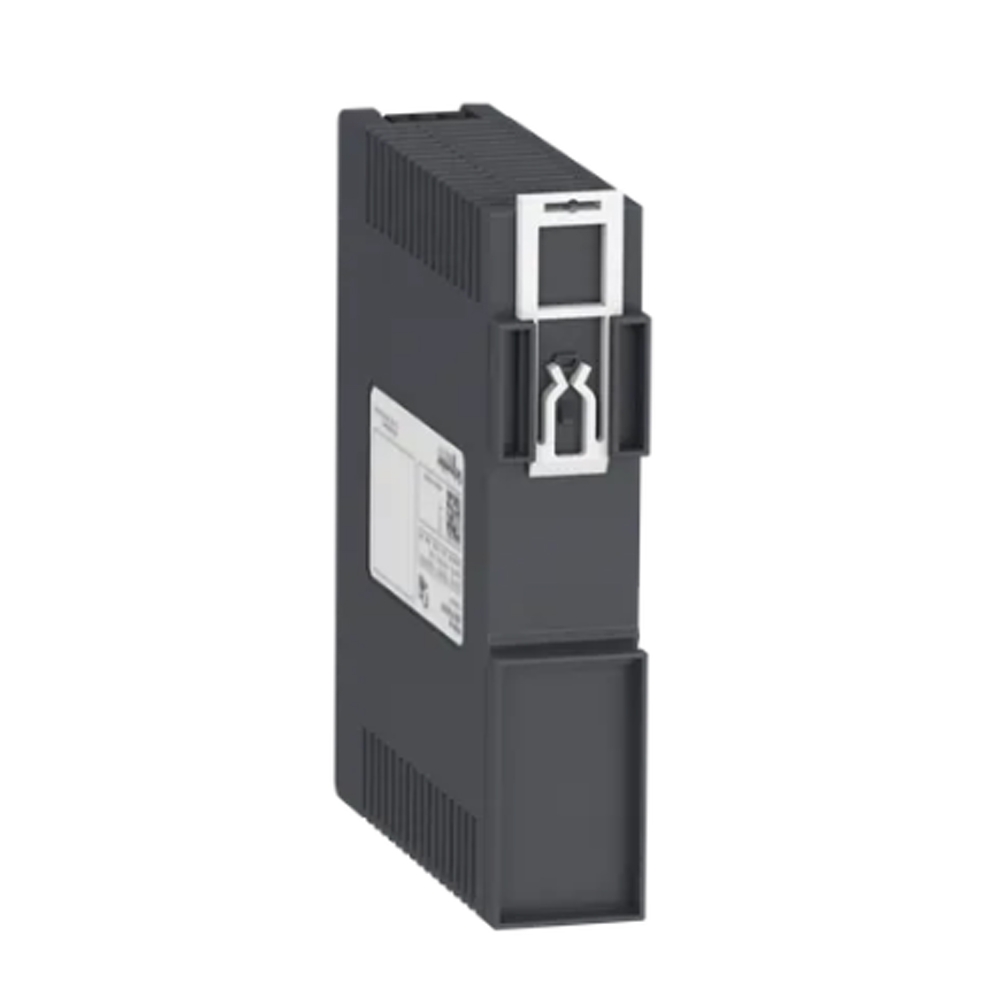

suporte de montagem:
Calha topo tipo chapéu TH35-15 conforme IEC 60715
Calha Tipo TH35-7.5 cartola conforme IEC 60715
Calha perfil duplo DIN
alimentação:
SELV conforme EN / IEC 60950-1
SELV conforme EN / IEC 60204-1
SELV conforme IEC 60364-4-41
Normas:
EN 62368-1
EN / IEC 61010-1
EN 61010-2-201
EN / IEC 61204-3
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2
EN 61000-3-3
UL 62368-1
UL 61010-1
UL 61010-2-201
CSA C22.2 No 62368-1
CSA C22.2 No 61010-1
CSA C22.2 No 61010-2-201
EN / IEC 62368-1
certificações do produto:
CE
CUL listado
CUL reconhecido
RCM
Esquema CB
EAC
KC
NEC: Classe 2
característica ambiental: 3M4 conforme IEC 60721-3-3
