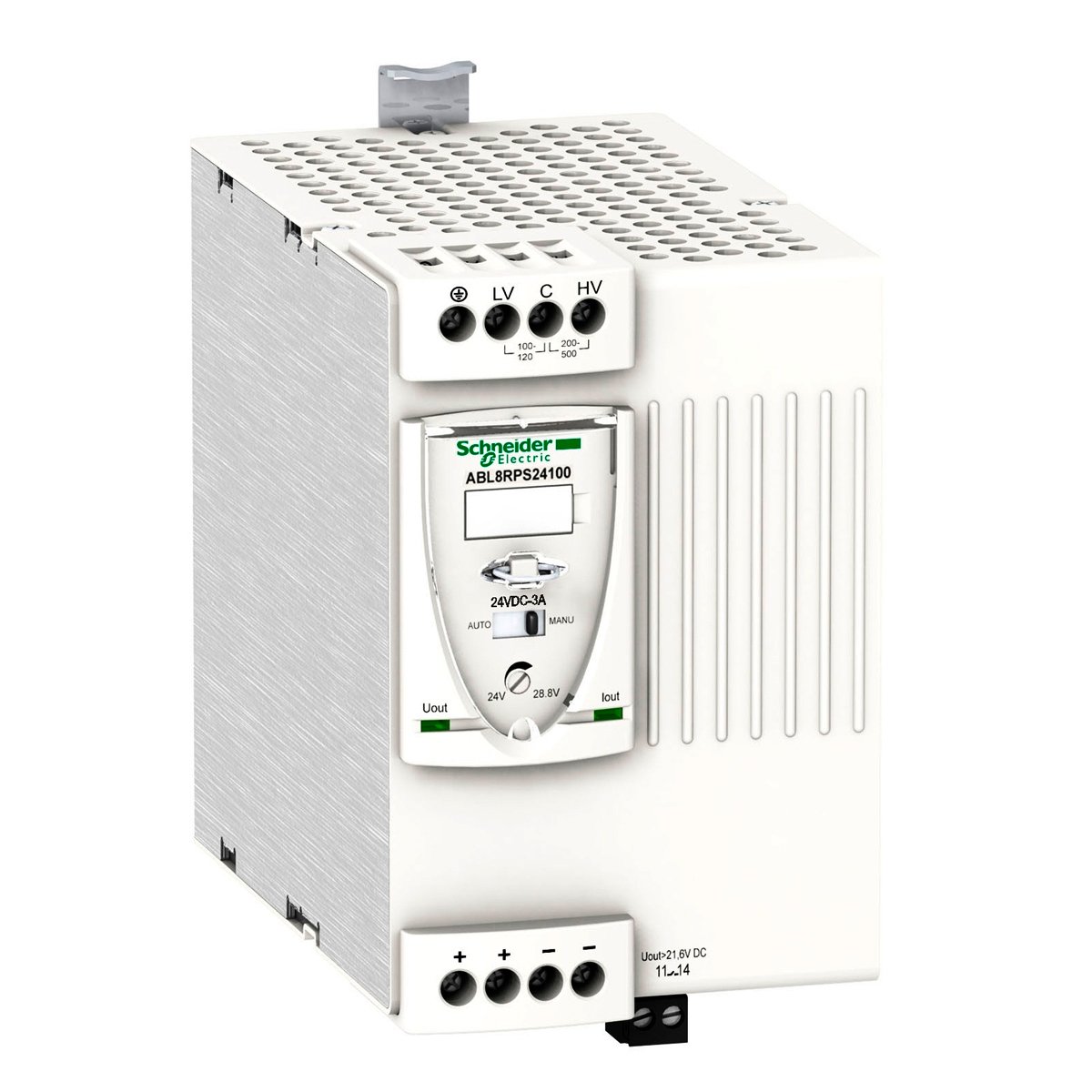

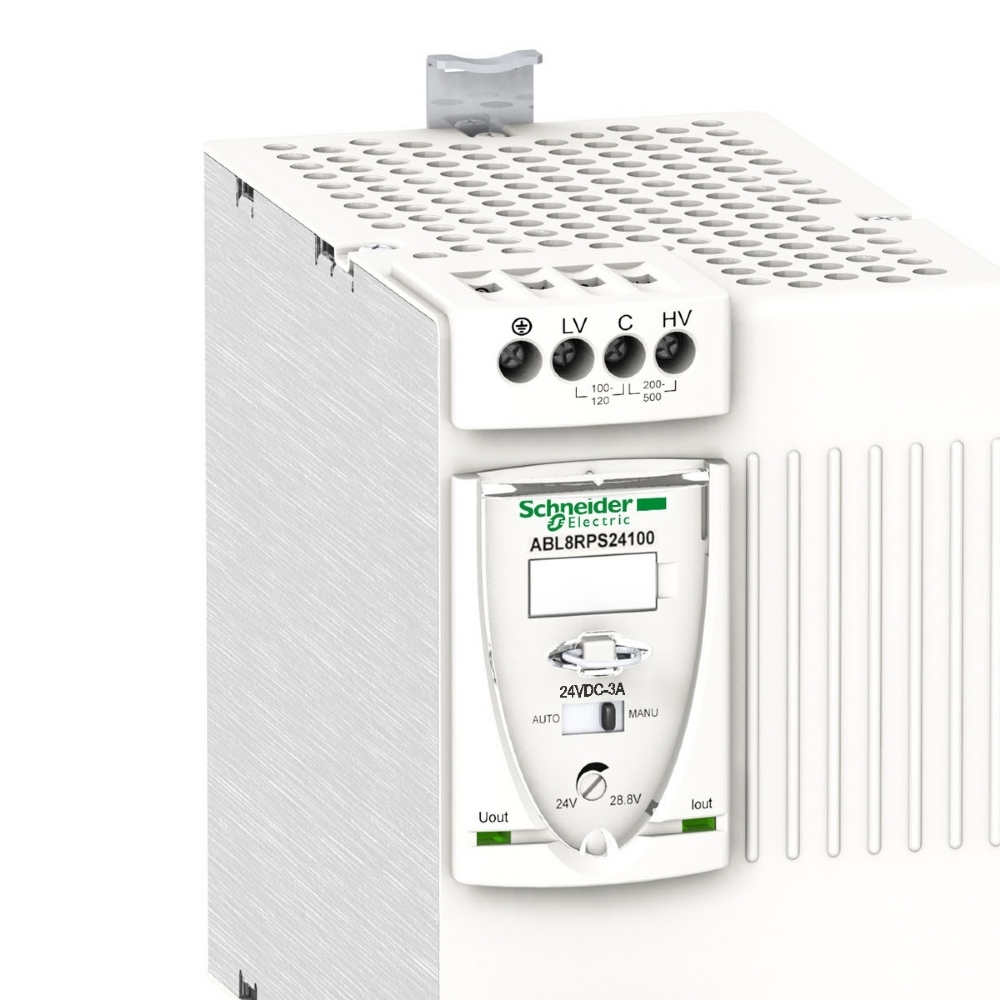

Fonte Chaveada Universal 10A E-100/500vca S-24vcc 240W Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Fonte Chaveada Universal 10A você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: ABL8RPS24100
ESPECIFICAÇÕES TÉCNICAS:
linha de produto: Fonte de alimentação Modicon
tipo de produto ou componente: Fonte de alimentação
tipo de fonte de alimentação: Modo de comutação regulado
Tensão nominal de entrada:
100..0,120 V CA monofásico , terminal(is): N-L1
200..0,500 V CA fase para fase , terminal(is): L1-L2
limites da tensão de entrada:
170..0,550 V CA
85..0,132 V CA
potência nominal em W: 240 W
tensão de saída: 24 V CC
corrente de saída da fonte de alimentação: 10 A
aumento atual temporário admissível: 1,5 x pol (por 4 s)
Filtro anti-harmónica: Correntes harmônicas de baixa frequência
Complementar:
corrente de irrupção: 30 A
18 arremessos mm:
0.68 at 240 V AC
0.69 at 120 V AC
eficiência: 87 %
Ajuste de tensão de saída: 24 /28,8 V ajustável
dissipação de energia em W: 31 W
equipamentos fornecidos: Filtro de correção de fator de potência para IEC 61000-3-2
tipo de proteção de saída:
Contra sobrecarga , tecnologia de proteção: reposição manual ou automática
Contra sobretensão , tecnologia de proteção: 30...32 V, reposição manual
Contra curtos-circuitos , tecnologia de proteção: reposição manual ou automática
Contra subtensão , tecnologia de proteção: dispara se U < 21,6 V
Térmica , tecnologia de proteção: reposição automática
conexões - terminais:
Bloco terminal de parafuso removível: 2 x 2,5 mm², para relé de diagnóstico
Terminais de tipo de parafuso: 3 x 0,5...3 x 4 mm², (AWG 22 ... 14 AWG) para conexão de entrada
Terminais de tipo de parafuso: 1 x 0,5...1 x 4 mm², (AWG 22 ... 14 AWG) para conexão à terra de entrada
Terminais de tipo de parafuso: 4 x 0,5...4 x 4 mm², (AWG 22 ... 14 AWG) para conexão de saída
Terminais de tipo de parafuso: 1 x 0,5...1 x 4 mm², (AWG 22 ... 14 AWG) para conexão à terra de saída
LED de status:
Tensão de saída 1 LED (verde e vermelho)
Corrente de saída 1 LED (verde, vermelho e laranja)
profundidade: 145 mm
altura: 125 mm
largura: 86 mm
Peso líquido: 1 kg
acoplamento de saída:
Paralelo
Série
gravação: CE
suporte de montagem:
Calha DIN simétrica de 35 x 7,5 mm
Calha DIN simétrica de 35 x 15 mm
posição de operação: Vertical
alimentação:
SELV conforme EN/IEC 60950-1
SELV conforme EN/IEC 60204-1
SELV conforme IEC 60364-4-41
Meio ambiente:
Normas:
UL 508
CSA C22.2 No 60950-1
EN/IEC 62368-1
certificações do produto:
CCSAus
EAC
KC
RCM
UL
característica ambiental:
EMC conforme EN 61000-6-1
EMC conforme EN 61000-6-3
EMC conforme EN 55024
EMC conforme EN/IEC 61000-6-4
EMC conforme EN/IEC 61204-3
Segurança conforme EN/IEC 60950-1
Segurança conforme EN/IEC 61204-3
altitude de funcionamento: 2000 m
grau de proteção IP: IP20 conforme EN/IEC 60529
temperatura ambiente do ar para funcionamento:
50…60 °C (com)
-25…50 °C (sem)
temperatura ambiente para armazenamento: -40…70 °C
umidade relativa:
0…90 % durante o funcionamento
0…95 % em armazenamento
classe de fonte de energia elétrica em conformidade com IEC 62368-1: ES1
força dielétrica:
3500 V entre a entrada e o aterramento
4000 V entre a entrada e a saída
500 V entre a saída e o aterramento
