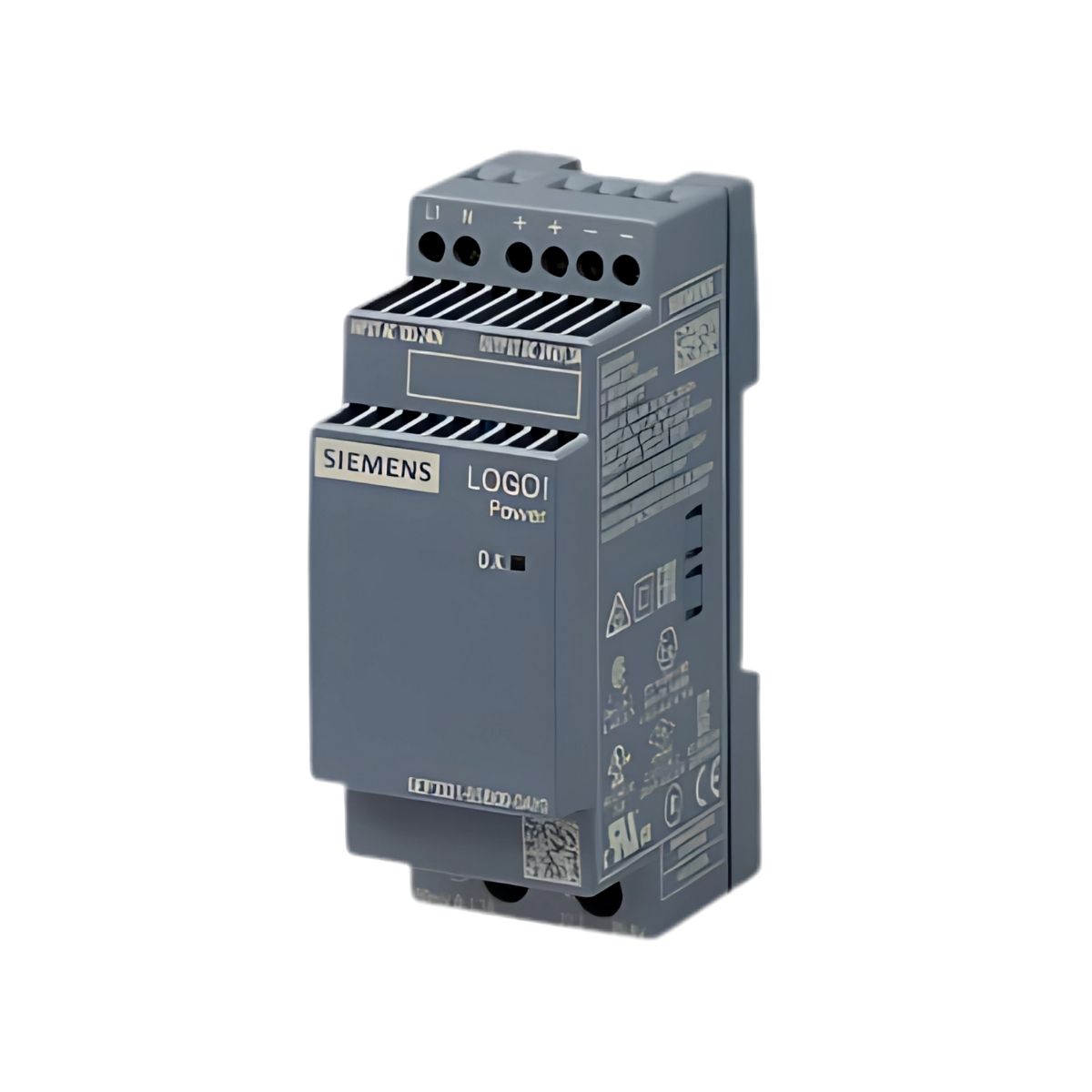

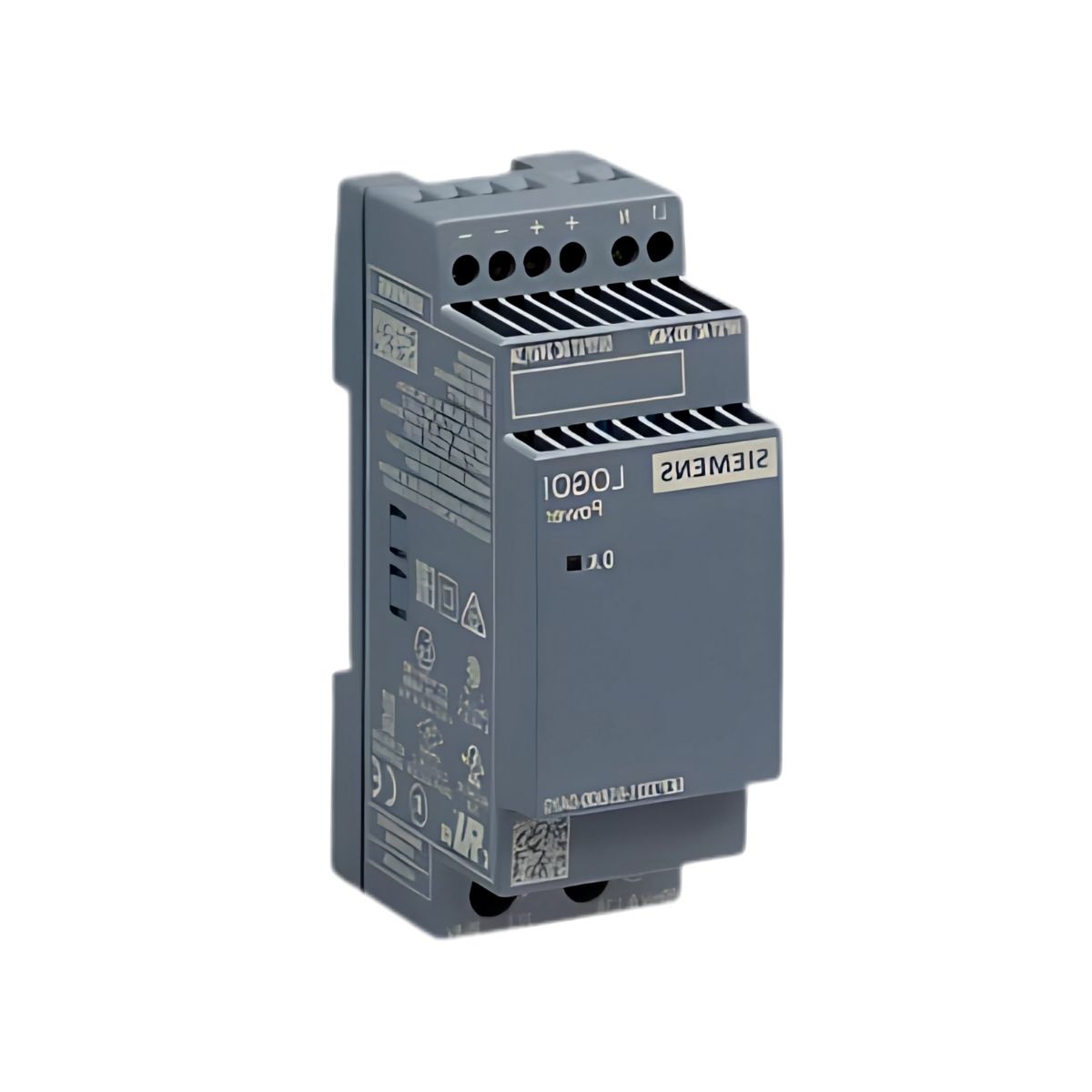

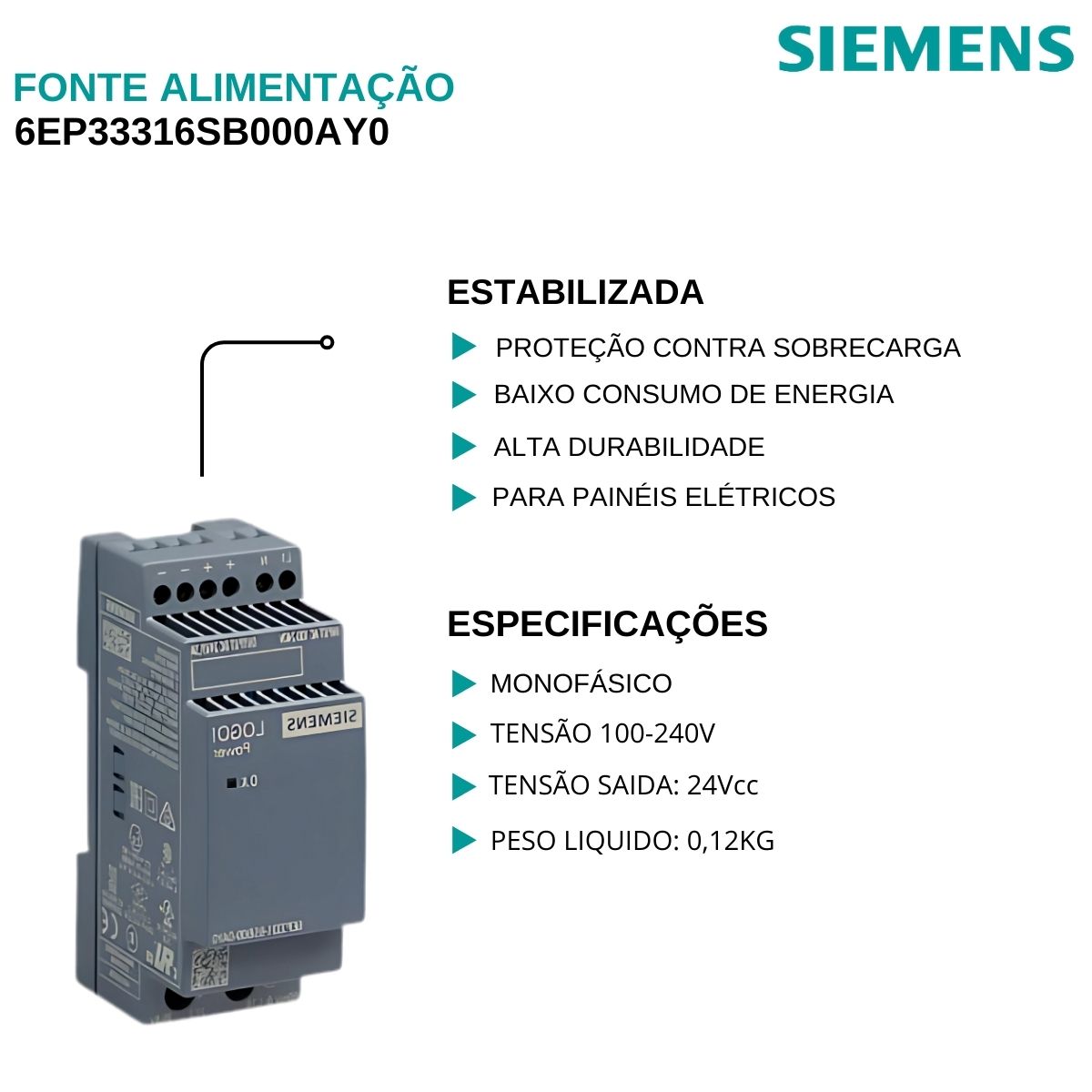

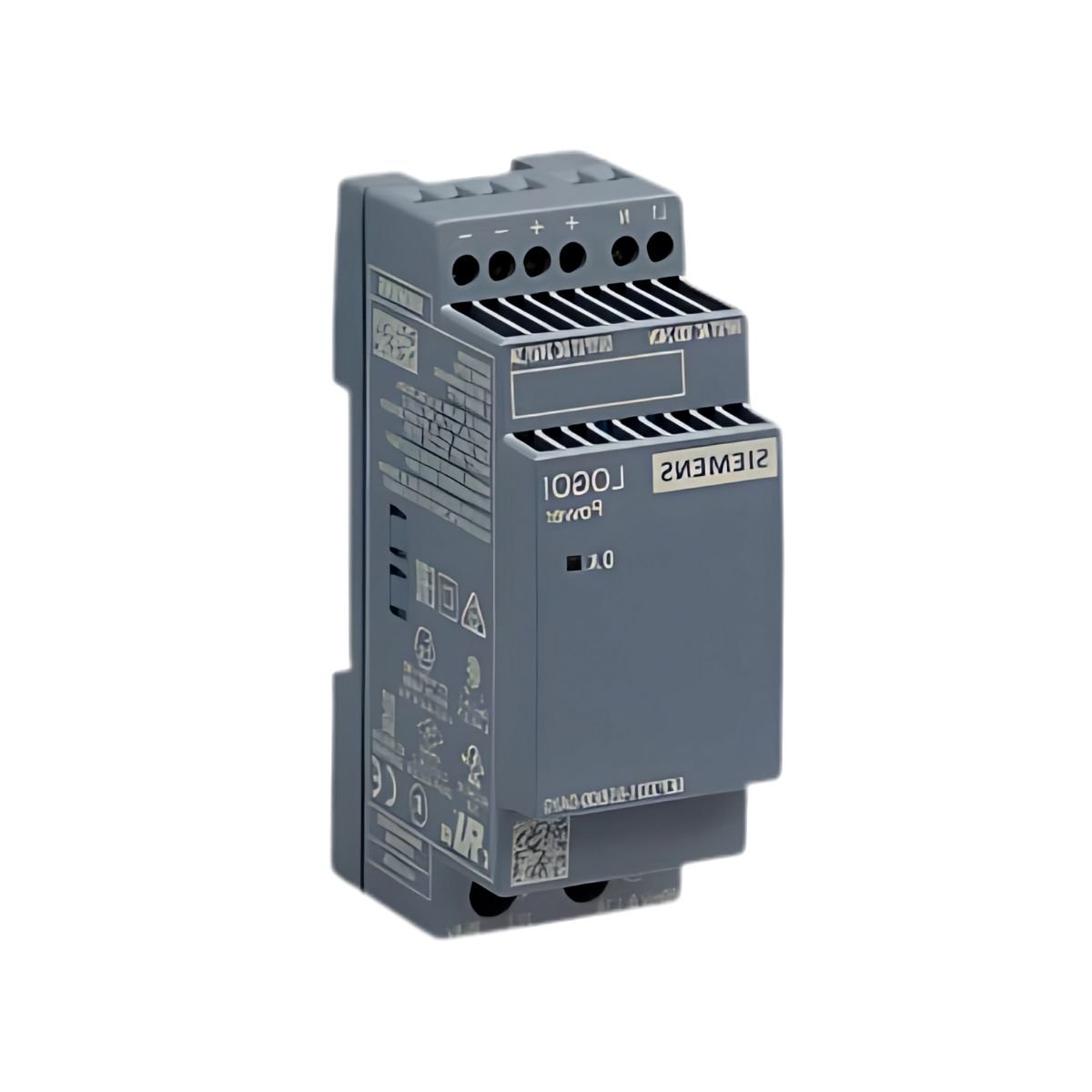

Fonte Alimentação Estabilizada Monofásico 31,2W 1,3A 100-240V 24Vcc - Siemens
CARACTERÍSTICAS:
- Eficiência Energética: A fonte apresenta uma eficiência de 86%, garantindo baixo consumo de energia e menor dissipação de calor.
- Dimensões Compactas: Com aprox. 90 × 60 × 55 mm, é ideal para montagem em trilho DIN, otimizando o espaço em painéis elétricos.
- Proteções Integradas: Com proteção contra sobrecarga, sobretensão e curto-circuito, garante a segurança dos dispositivos e do sistema.
- Grau de Proteção: Possui classificação IP20, adequada para ambientes industriais controlados.
APLICAÇÃO:
- Automação Predial e Residencial: Alimentação para CLPs LOGO! em automação predial, controle de iluminação, temperatura, ventilação e segurança.
- Painéis de Controle e Sistemas de Automação: Usada em quadros elétricos e automação industrial para fornecer 24 V DC estável a sistemas e dispositivos de controle.
- Sistemas de Controle de Acesso e Segurança: Energia para controle de acesso, câmeras de segurança e sensores em ambientes residenciais, comerciais e industriais.
- Equipamentos de Iluminação e Sinalização: Ideal para alimentar sistemas de iluminação LED e sinalização de emergência em instalações comerciais e industriais.
- Automação em Máquinas e Equipamentos Industriais: Suprimento de energia para máquinas CNC, robôs e painéis de controle em fábricas e linhas de produção.
- Sistemas de Monitoramento e Controle de Temperatura: Alimentação para sensores de temperatura e sistemas de controle em refrigeração, fornos e climatizadores industriais.
- Sistemas de Energias Renováveis: Usada em sistemas fotovoltaicos para fornecer energia a dispositivos de controle e monitoramento.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 6Ep33316Sb000Ay0
Produto: Fonte Alimentação
Modelo: Estabilizada
Fase: Monofásico
Potência: 31,2W
Corrente(A): 1,3A
Tensão (V): 100-240V
Tensão Saída(V): 24Vcc
Frequência(Hz): 50/60Hz
Entrada
Tipo de rede de alimentação monofásica CA ou CC
Tensão de alimentação em CA:
- Valor nominal mínimo: 100 V
- Valor nominal máximo: 240 V
- Valor inicial: 85 V
- Valor de fundo de escala: 264 V
Tensão de entrada em CC: 110 ... 300 V
Entrada de ampla faixa: Sim
Capacidade de sobrecarga de sobretensão 300 V CA por: 1 s
Tempo de buffer para o valor nominal da corrente de saída em caso de mínimo de falha de energia: 40ms
Condição de operação do buffer da rede em Vin = 187 V
Frequência de linha: 50/60 Hz
Frequência de linha: 47 ... 63 Hz
Corrente de entrada
- Com tensão de entrada nominal 120 V: 0,7 A
- Na tensão de entrada nominal 230 V: 0,35 A
limitação de corrente da corrente de partida a 25 °C máximo: 25 A
Valor I2t máximo: 0,8 A²·s
Tipo de proteção de fusível: interno
Tipo de proteção por fusível no alimentador Disjuntor miniatura recomendado: de 6 A característica B ou de 2 A característica C
Saída
Curva de tensão na saída Tensão CC isolada e controlada:
Tensão de saída com valor nominal CC: 24 V
Tensão de saída
- Na saída 1 com valor nominal CC: 24 V
Tensão de saída ajustável Sim; via potenciômetro
Tensão de saída ajustável 22,2 ... 26,4 V
Tolerância geral relativa da tensão 3%
Precisão relativa de controle da tensão de saída
- Na flutuação lenta da tensão de entrada: 0,1%
- Na flutuação lenta da carga de ohm: 0,1%
Ondulação residual:
- Máximo: 200 mV
- Típico: 30 mV
Pico de tensão
- Máximo: 300 mV
- Típico: 50 mV
Dados mecânicos
Largura × altura × profundidade do gabinete: 36 × 90 × 53 mm
Largura de instalação × altura de montagem: 36 mm × 130 mm
Espaçamento necessário:
- 20 mm superiores
- parte inferior 20 mm
- Esquerda 0 mm
- Direita 0 mm
Método de fixação Encaixe em trilho DIN EN 60715 35x7,5/15, montagem direta em diferentes montagens posições
- Montagem em trilho padrão: Sim
- Montagem em trilho S7: Não
- Montagem na parede: Sim
a habitação pode ser alinhada: Sim
Peso líquido: 0,12 kg
