IMAGEM MERAMENTE ILUSTRATIVA

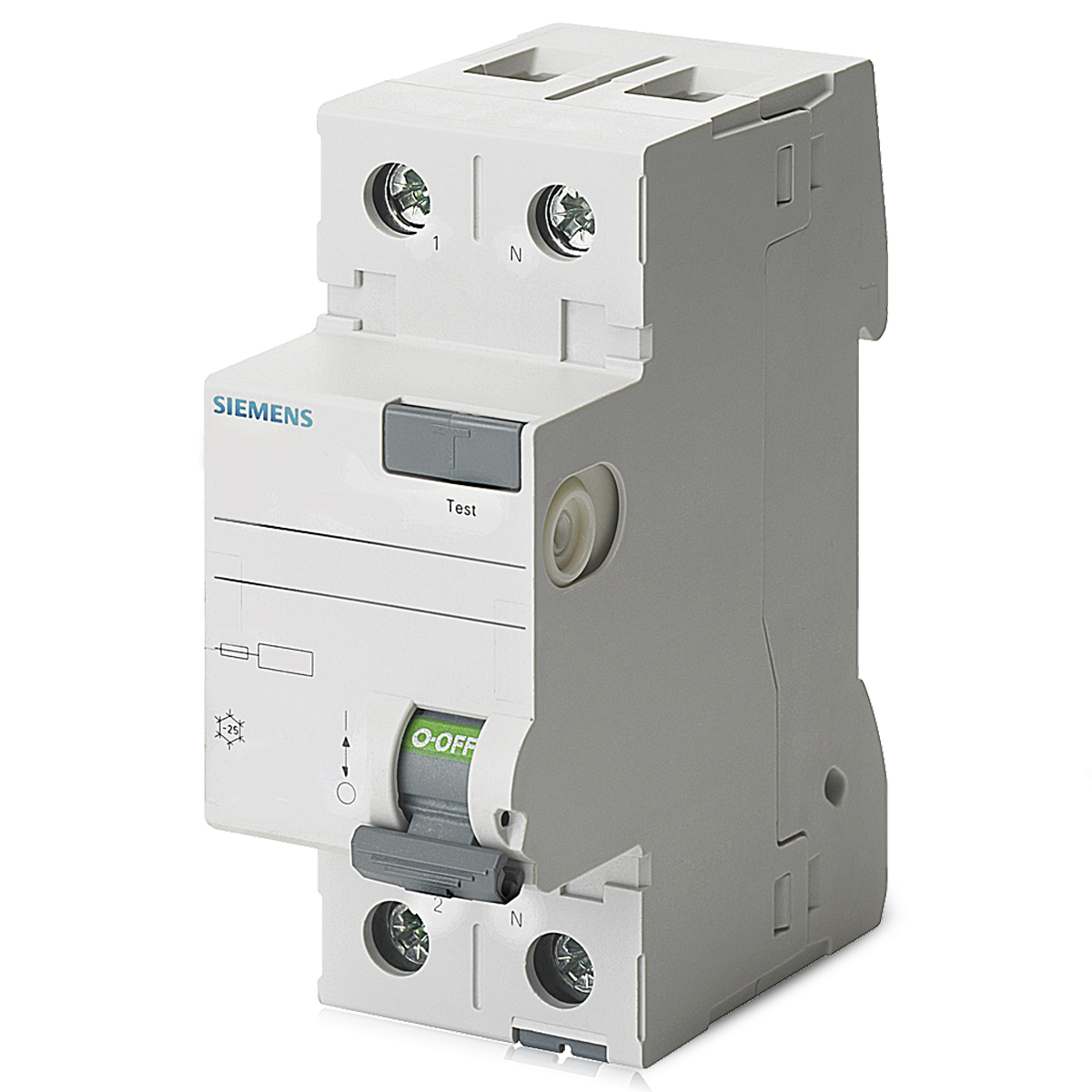

Dispositivo DR 5SV 2 polos 25A 30mA 230V Siemens
O Dispositivo DR é um dispositivo de seccionamento mecânico destinado a provocar a abertura dos próprios contatos quando ocorrer uma corrente de fuga à terra. O circuito protegido por este dispositivo necessita ainda de uma proteção contra sobrecarga e curto circuito que pode ser realizada por disjuntor ou fusível, devidamente coordenado com o Dispositivo DR. Dispositivos DR com corrente residual nominal de 30 mA são usados para proteção pessoal, de materiais, contra incêndio e contato direto com componentes ativos. Dispositivos DR com corrente residual nominal de 300 mA são usados para proteção contra incêndio.
CARACTERÍSTICAS:
Nome da linha do produto: SENTRON
Designação do produto: Disjuntor diferencial
Versão do produto sem retardo
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Modelo: 5SV43120MB
Produto: Dispositivo DR 5SV com 2 polos
Quantidade de polos 2
Tamanho para aparelhos de montagem da instalação / segundo a DIN 43880: 1
Durabilidade mecânica (ciclos de operação) / típico 10 000
Corrente de curto-circuito / do pré-fusível / máximo permitido: 63 A
Resistência da corrente a curto-circuitos: 10 kA
Função de comutação / com pequeno atraso: Não
Categoria de sobretensão: III
Corrente diferencial de disparo / valor estipulado 30 mA
Classe de proteção IP: IP20, com montagem em quadros elétricos, com condutores ligados
Potência de perda [W]
- com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo: 1 W
- máximo: 2 W
Tensão de alimentação
- com CA / valor estipulado: 230 V
- para dispositivo de teste / mínimo: 100 V
APLICAÇÃO:
Posição de montagem: de forma arbitrária
GARANTIA DO FORNECEDOR: 3 Meses
Código Fabricante: 5SV43120MB
