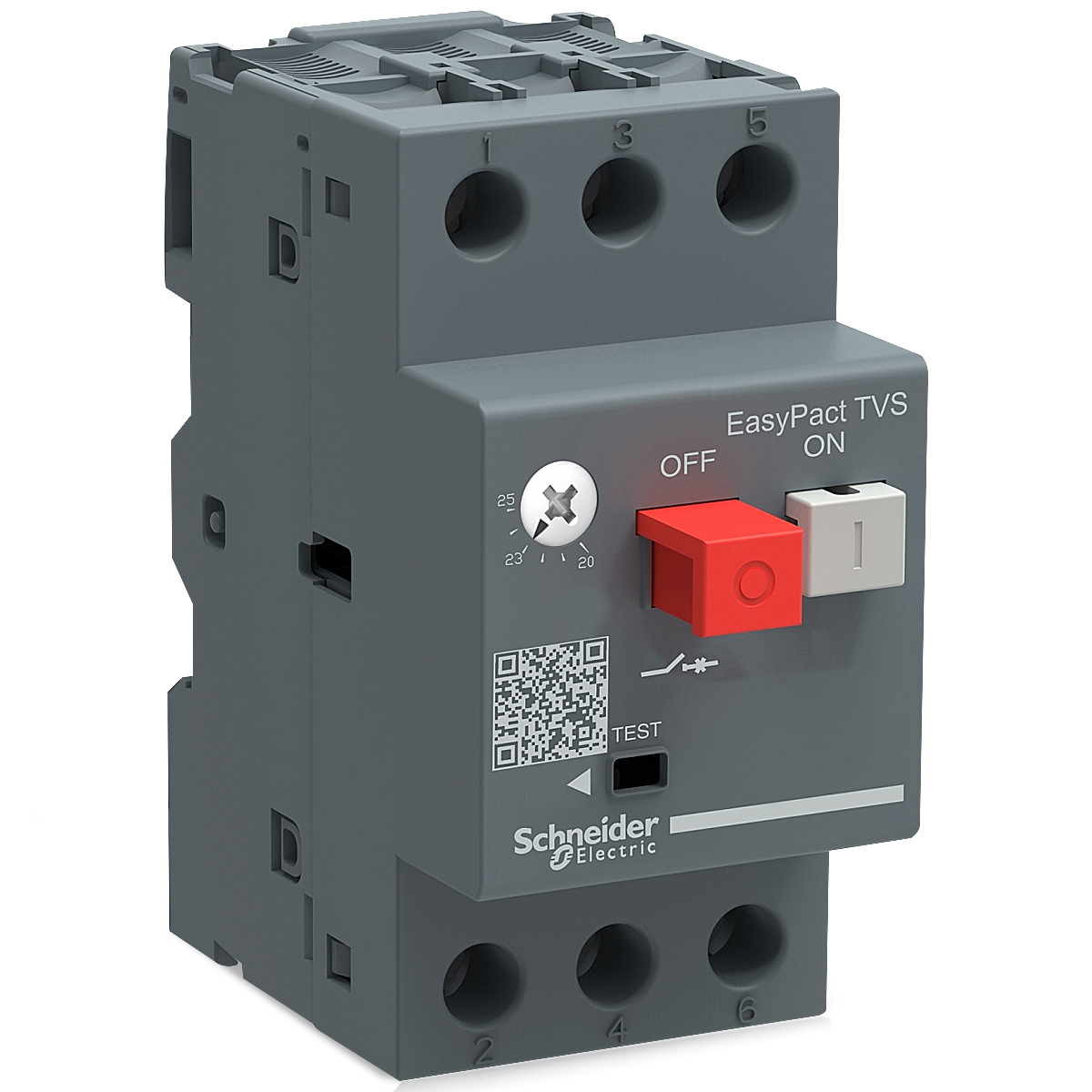

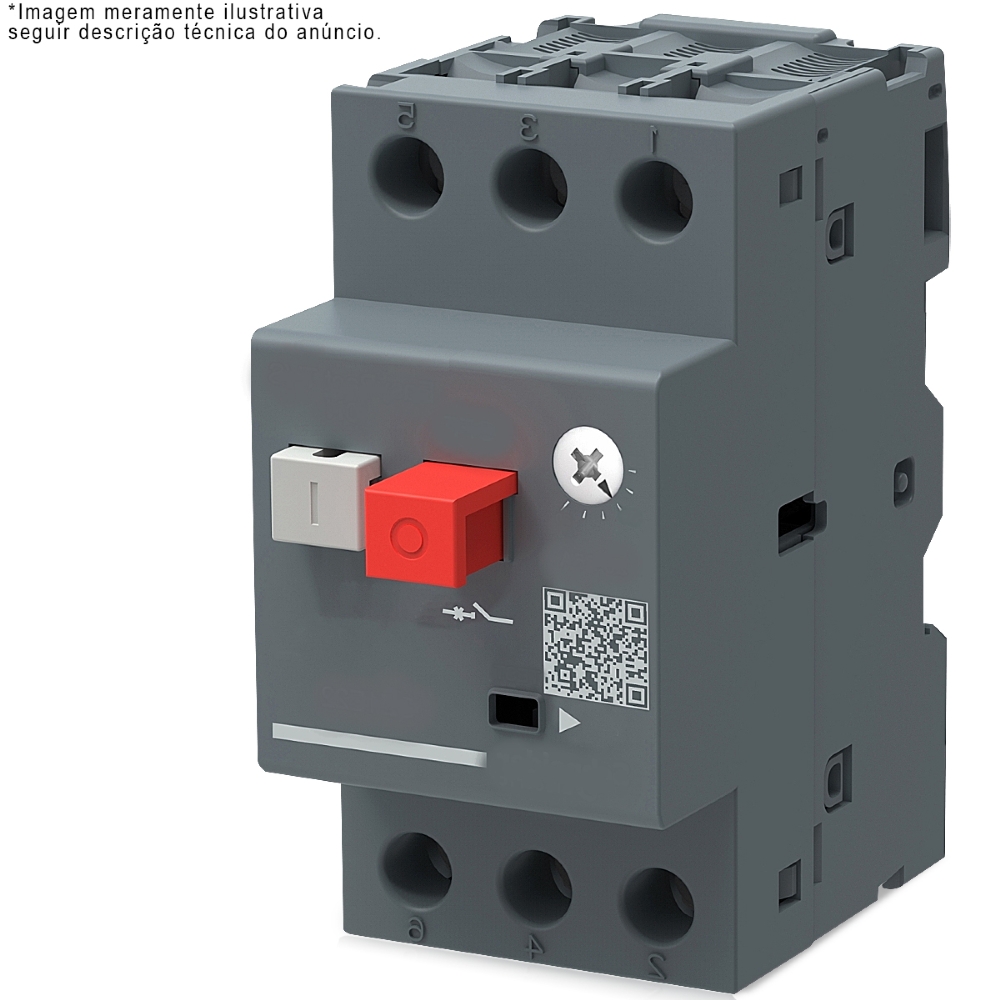

Disjuntor Termomagnético Tesys Botão Impulsão GZ1E 24-32A GZ1E32 Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Termomagnético Botão Impulsão você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: GZ1E32
ESPECIFICAÇÕES TÉCNICAS:
Descrição de polos: 3P
Tipo de rede: CA
Categoria de uso: CA-3
Frequência da rede: 50/60 Hz para IEC 60947-2
Modo de montagem: Por clips
Por parafusos
Suporte de montagem: Calha
Posição de montagem: Qualquer posição
Alimentação do motor kW:
22 KW a 690 V CA 50/60 Hz
7,5 KW a 230 V CA 50/60 Hz
15 KW a 400 V CA 50/60 Hz
15 KW a 440 V CA 50/60 Hz
18,5 kW a 500 V CA 50/60 Hz
[Ics] capacidade de corte nominal de serviço em curto-circuito
100 % a 230/240 V CA 50/60 Hz para IEC 60947-2
75 % a 690 V CA 50/60 Hz para IEC 60947-2
50 % a 440 V CA 50/60 Hz para IEC 60947-2
75 % a 500 V CA 50/60 Hz para IEC 60947-2
Tipo de controle: Botão
Linha de ajuste de proteção térmica 24 32 A
Corrente de disparo magnético : 416 A
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 690 V CA 50/60 Hz para IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 6 kV para IEC 60947-2
Dissipação de alimentação: 2,5 W (por polo)
Durabilidade mecânica: 100000 ciclos
Durabilidade elétrica: 100000 ciclos of CA-3
Taxa de Produção: 25 cic/h
Conexões - terminais: Terminais de braçadeiras roscadas 2 1 6 mm - rigidez do Cabo: sólido
Terminais de braçadeiras roscadas 2 1,5 - 6 mm - rigidez do Cabo: flexível sem ponta do cabo
Terminais de braçadeiras roscadas 2 1 - 4 mm - rigidez do Cabo: flexível com extremidade do cabo
Torque de aperto 1,7 N.m Ligar terminais de braçadeiras roscadas
Padrões IEC 60947-2
IEC 60947-4
Tratamento de proteção TH
Grau de proteção IP IP20 para IEC 60529
Temperatura ambiente do ar para funcionamento -20 - 60 °C
Temperatura ambiente do ar para armazenamento -40 - 80 °C
Resistência a incêndios 960 °C para IEC 60695-2-1
Altitude de funcionamento 2000 m
