IMAGEM MERAMENTE ILUSTRATIVA

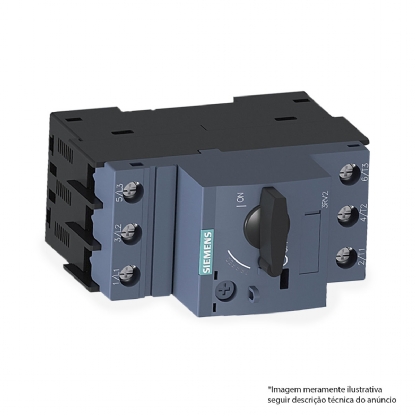

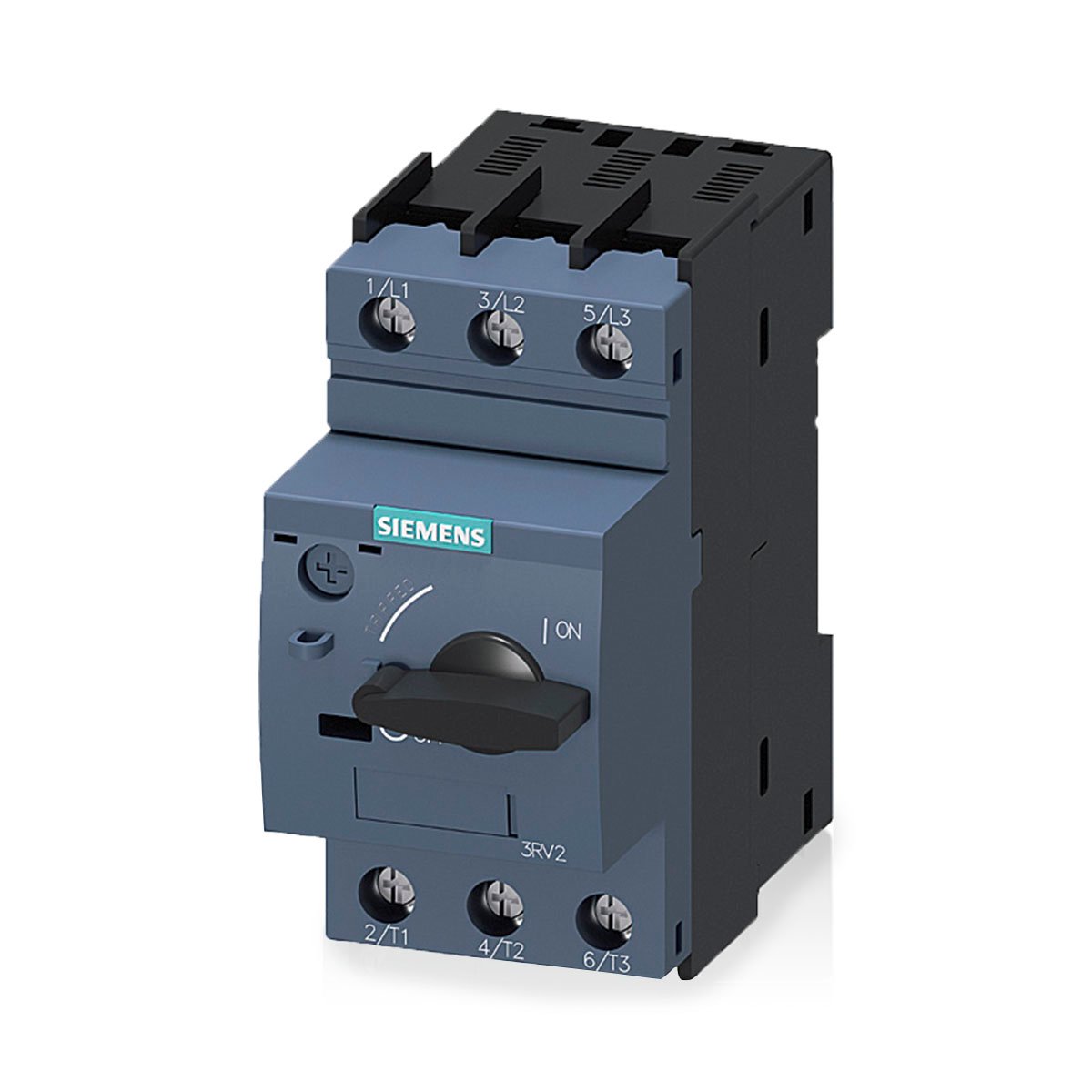

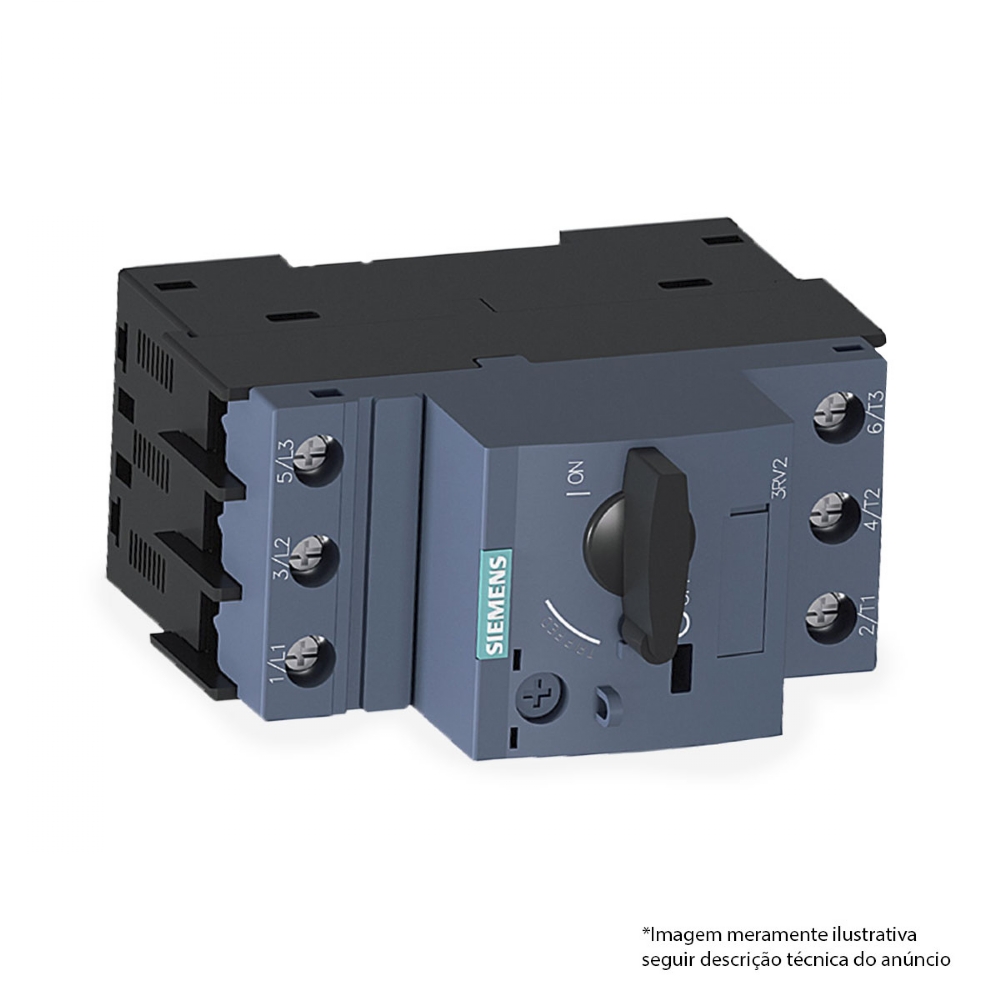

Disjuntor Motor Tripolar 690V 10-16A 3RV2 Siemens
Disjuntor SIRIUS 3RV2 para proteção confiável de transformadores contra curto-circuito e sobrecarga. Graças à sua baixa perda de calor, os disjuntores compactos e resistentes ao clima são otimizados para uso em alimentadores de carga e também para motores IE3 / IE4, é claro, e igualmente para a comutação de corrente direta. Aprovações em todo o mundo (por exemplo, IEC e UL / CSA) e aplicações em áreas classificadas (ATEX ou IEC Ex) são uma questão natural. As Estão disponíveis com terminais de parafuso ou de mola para conexão rápida, livre de manutenção e à prova de vibração, e opcionalmente com chave auxiliar integral. A ampla gama de acessórios, como chaves auxiliares, liberações auxiliares, chaves de sinalização etc. é padronizada para todos os tamanhos. Simples, eficiente e sempre atualizado - sistema modular SIRIUS.
CARACTERÍSTICAS:
Nome da marca do produto: SIRIUS
Designação do produto: Interruptor de potência
Versão do produto: para proteção de motor
Designação do tipo de produto: 3RV2
ESPECIFICAÇÕES TÉCNICAS:
Tamanho do disjuntor de potência: S0
Tamanho do contactor combinável específico da empresa: S00, S0
Expansão do produto interruptor auxiliar: Sim
Tensão de isolamento com grau de sujidade 3 com CA valor estipulado: 690 V
Resistência à tensão de choque valor estipulado: 6 kV
Resistência ao choque segundo a IEC 60068-2-27: 25g / 11 ms
Vida útil elétrica (ciclos de operação) típico: 100 000
Potência de perda [W] com valor estipulado de corrente
- com CA com estado de funcionamento quente: 9,25 W
- com CA com estado de funcionamento quente por polo: 3,1 W
Tensão máxima permitida para separação segura
- em redes com ponto neutro sem ligação à terra entre circuito principal e auxiliar: 400 V
- em redes com ponto neutro de ligação à terra entre circuito principal e auxiliar: 400 V
Durabilidade mecânica (ciclos de operação:
- dos contactos principais típico 100 000
- dos contactos auxiliares típico 100 000
Temperatura ambiente:
- durante o funcionamento -20 / +60 °C
- durante o armazenamento -50 / +80 °C
- durante o transporte -50 / +80 °C
APLICAÇÃO:
As versões dos dispositivos estão disponíveis para proteção do motor (também com função de relé de sobrecarga), proteção da planta, proteção contra curto-circuito das combinações de partida, proteção do transformador, como chaves principais e "Emergência desligada" e para uso em redes de TI.
GARANTIA DO FORNECEDOR: 3 Meses
Código Fabricante: 3RV20214AA10
