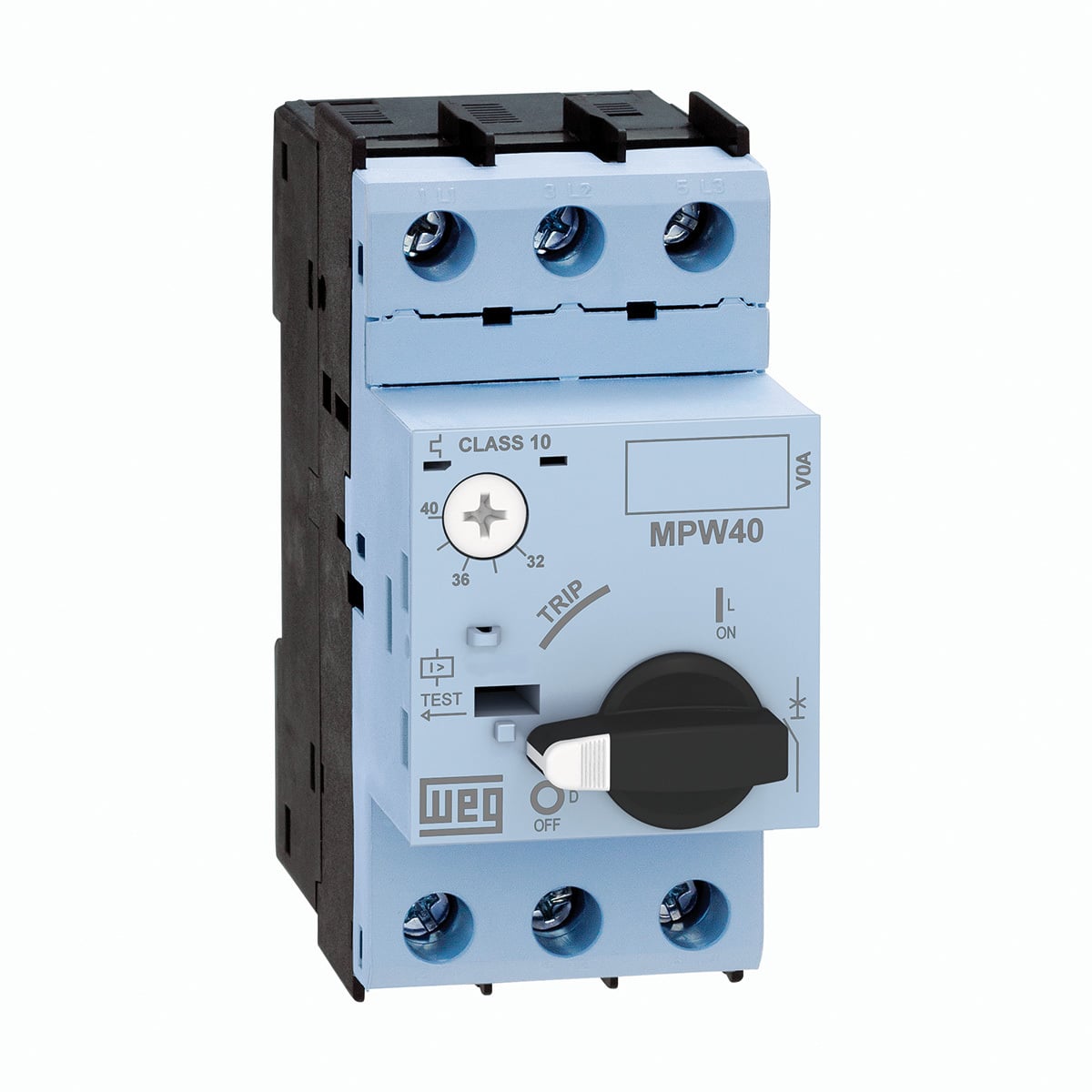

Disjuntor Motor Tripolar 6,3A 4-6,3A 100Ka 380/440V 50/60Hz Weg
O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos de 6,3A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).
Possuem versões com acionamento através de botões (MPW12S/16/18) ou por acionamento rotativo (MPW25/40/65/80//100) e indicação de disparo (Trip) (somente para manopla rotativa), permitindo ao operador a visualização do estado do disjuntor. Os disjuntores podem ser bloqueados com cadeado na posição "desligado", garantindo assim a segurança em manutenções.
CARACTERÍSTICAS:
Disparadores magnéticos: através do disparador magnético, os MPW´s oferecem proteção contra curto-circuito da instalação e do motor, com disparo fixo em 13 vezes a máxima corrente da faixa de ajuste do disjuntor-motor
Disparador térmico: o disparador térmico é ajustável e responsável pela proteção contra sobrecarga e sensibilidade contra a falta de fase da instalação e do motor conforme IEC60947-4-1, classe de disparo 10
Especificação e fixação: para a especificação correta dos disjuntores-motores MPW é importante certificar-se das correntes de serviço e nominal do motor a ser protegido. O ajuste de corrente no disjuntor-motor deve estar de acordo com a corrente de serviço a fim de obterem-se todas as proteções do mesmo
Os MPW podem ser instalado através de fixação rápida em trilho DIN 35mm ou com fixação por parafuso através do adaptador PLMP (vide acessórios)
ESPECIFICAÇÕES TÉCNICAS:
Referência: MPW40
Faixa de ajuste da corrente: 4-6,3 A
Número de polos: 3
Curto-Circuito Instantâneo: 13 x Iemax
Frequência de trabalho: 50/60 Hz
Tensão de impulso nominal suportável Uimp: 6 kV
Categoria de utilização - IEC 60 947-2 (Disjuntor-motor): A
Categoria de utilização - IEC 60 947-4-1 (Partida de Motores): AC-3
Teste de Trip: Sim
Proteção de sobrecarga: Sim
Sensibilidade à falta de fase: Sim
Indicação de Trip: Sim
Classe de disparo: 10
Máxima frequência de manobra (man./h): 15
Grau de proteção: IP20
Altura: 97 mm
Largura: 45 mm
Profundidade: 98 mm
Peso bruto: 0,36 kg
Garantia do Fabricante: 3 Meses.
Código Fabricante: 12428115
