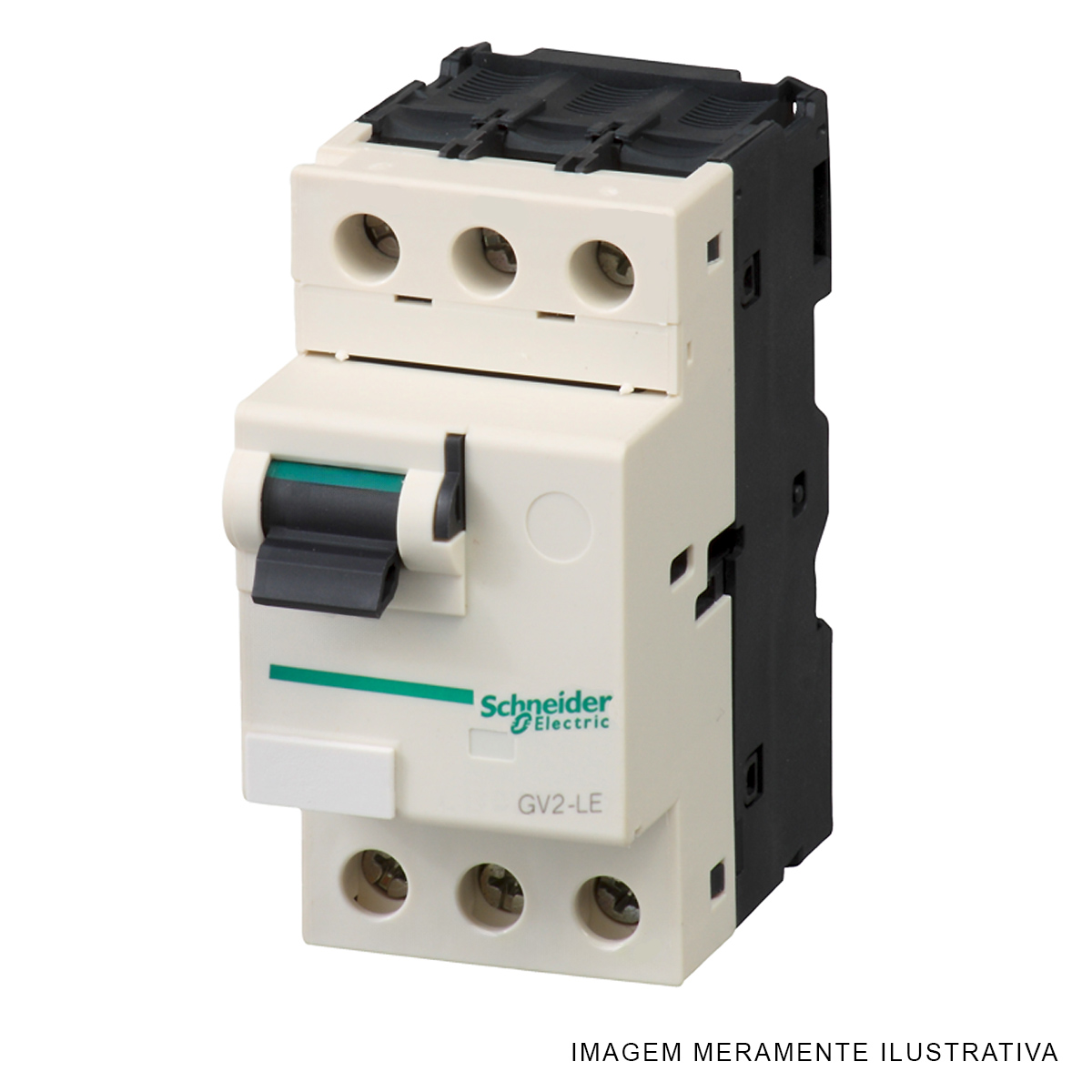

IMAGEM MERAMENTE ILUSTRATIVA

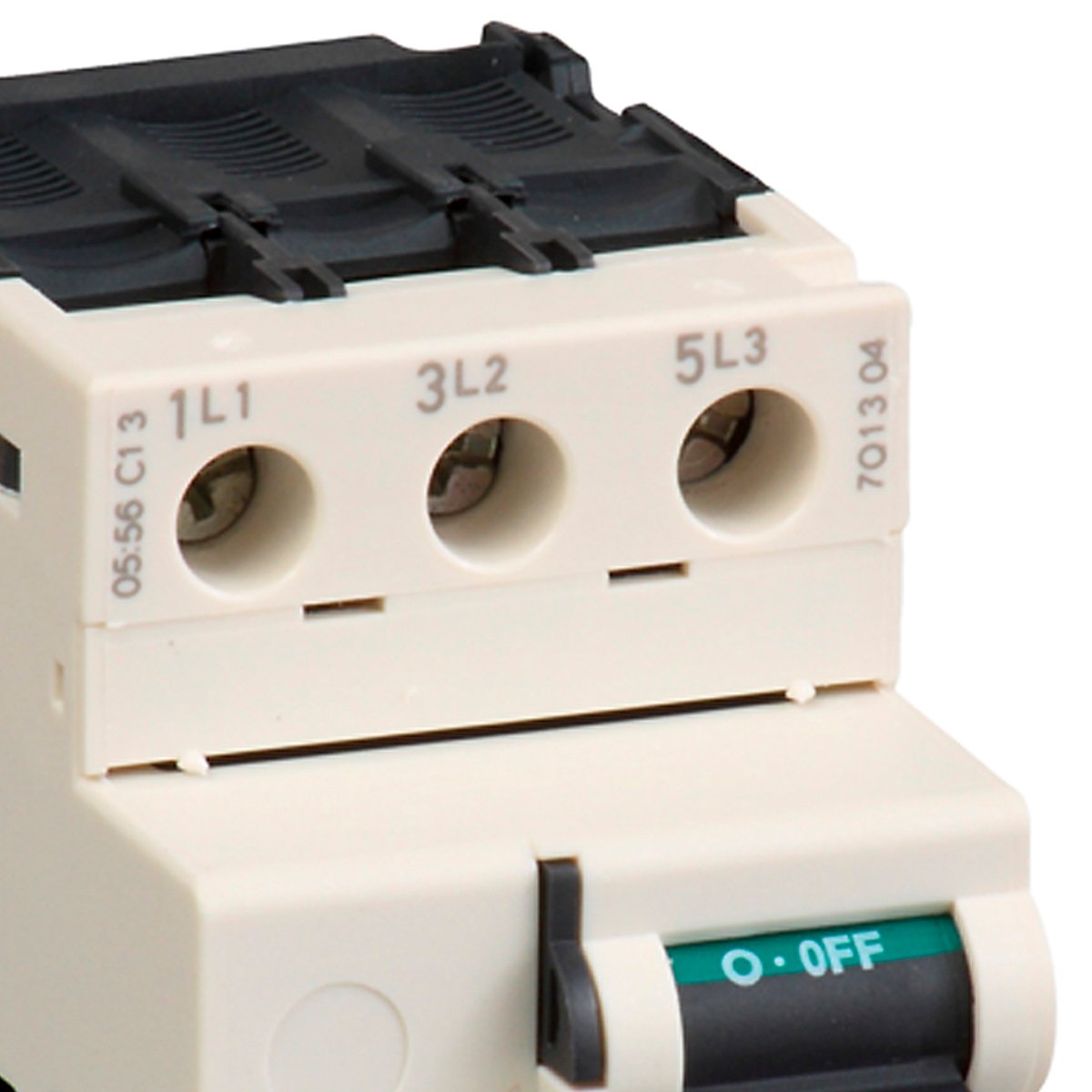

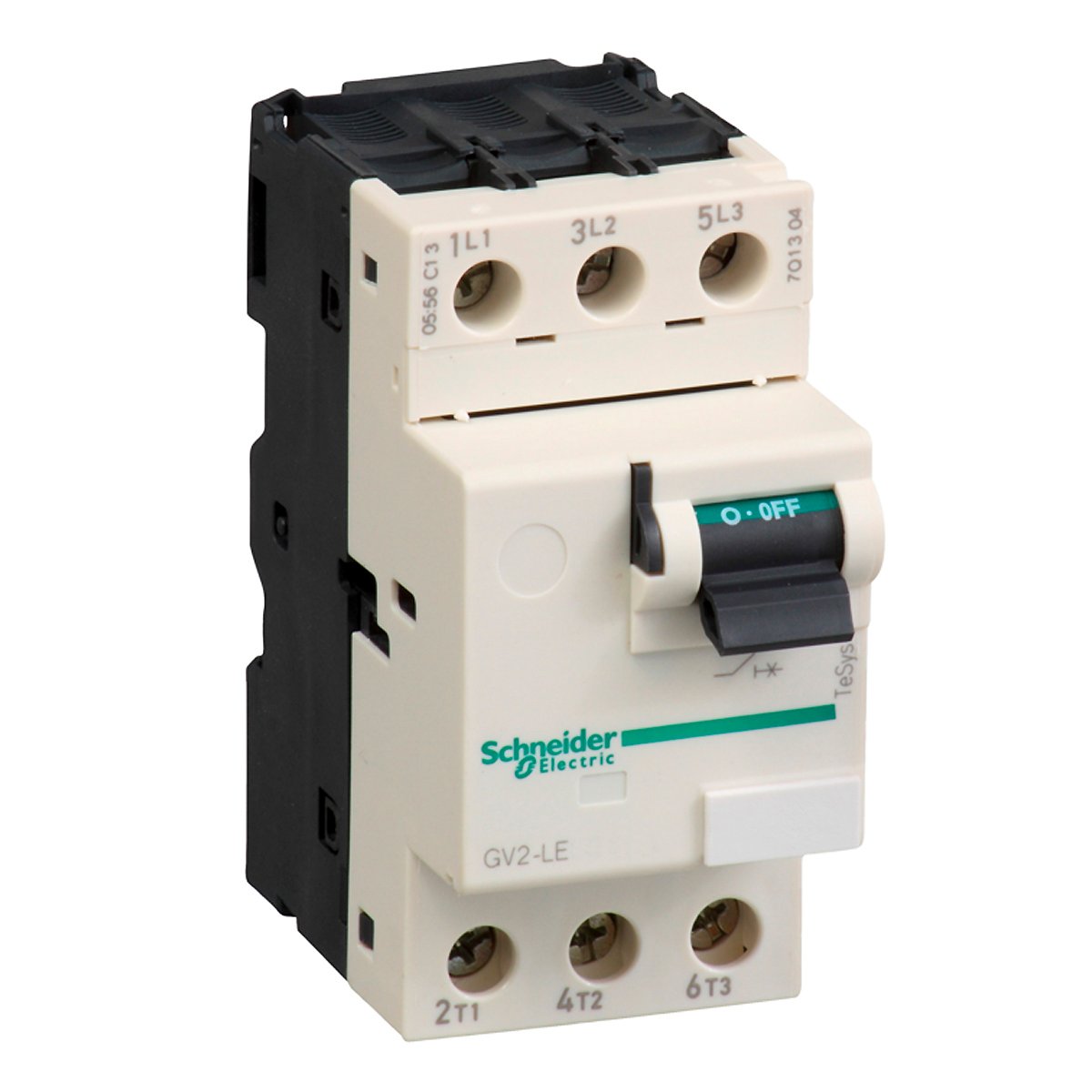

Disjuntor Motor Magnético 3P 32A 400/415V 10Ka 50/60Hz Tesys GV2LE32 - Schneider Electric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Motor Magnético GV2LE32, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
- Design moderno
- Grande variedade de GV: Magnéticos, termomagnéticos, diferentes tamanhos (GV2, GV3, GV4)
- Fácil de instalar e operar com parafusos multi-padrão
- Ligação elétrica segura e duradoura com os terminais EverLink
- Experiência digital do cliente para acessar documentos técnicos
As novas gerações de disjuntores motores TeSys Deca - frame 2 oferecem uma solução completa para quase todas as aplicações. Ele fornece proteção contra curto-circuito, proteção contra sobrecarga e controle do motor (ON/OFF). Este produto possui 3 polos, capacidade de 32A/690V e está destinado para aplicações de motor trifásico 15kW/400V. Fornece uma proteção magnética com um nível de disparo a 13xIn e alta capacidade de ruptura Icu 15kA/400V.
Além disso, conta com proteção IP20 e conexão por meio de terminais de parafuso. Também permite o controle de inicio/parada por alavanca garantida por 100.000 ciclos AC-3. Para completar a proteção do motor, utilizar em associação com um relé de sobrecarga térmica LRD32 (a encomendar separadamente).
Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, Marine). Os disjuntores motor Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: GV2LE32
ESPECIFICAÇÕES TÉCNICAS:
Marca: Schneider
Referência: Gv2Le32
Linha Fabr.: Tesys Gv2
Produto: Disjuntor Motor
Polos: Tripolar
Corrente Nominal(A): 32A
Proteção: Magnético
Acionamento: Alavanca
Potência Motor(Kw/Cv): 15Kw
Tensão(V): 400/415V
Potência Motor(Kw/Cv) 2: 18,5Kw
Tensão(V) 2: 500V
Potência Motor(Kw/Cv) 3: 22Kw
Tensão(V) 3: 690V
Capacidade Interrupção: 10Ka
Tensão: 400/415V
Frequência(Hz): 50/60Hz
Conexão Elétrica: Terminal Parafuso
Linha: TeSys Deca
Nome do produto: TeSys GV2
Tipo de produto ou componente: Motor circuito disjuntor
Nome abreviado do dispositivo: GV2LE
Aplicação do dispositivo: Motor proteção
Tecnologia da unidade de disparo: Magnético
Complementar:
Descrição de polos: 3 Polos
Tipo de rede: CA
Categoria de uso:
- Categoria A conforme IEC 60947-2
- CA-3 conforme IEC 60947-4-1
- AC-3e conforme IEC 60947-4-1
Frequência da rede: 50/60 Hz conforme IEC 60947-2
Modo de fixação:
- Trilho DIN de 35mm: encaixado
- Painel: aparafusado (com adaptador placa)
Alimentação do motor kW:
- 15 kW a 400/415 V CA 50/60 Hz
- 18,5 kW a 500 V CA 50/60 Hz
- 22 kW a 690 V CA 50/60 Hz
Capacidade de corte:
- 50 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2
- 10 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2
- 6 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
- 4 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2
- 3 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2
Capacidade de corte nominal de serviço em curto-circuito:
- 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2
- 50 % a 400/415 V CA 50/60 Hz para IEC 60947-2
- 50 % a 440 V CA 50/60 Hz para IEC 60947-2
- 75 % a 500 V CA 50/60 Hz para IEC 60947-2
- 75 % a 690 V CA 50/60 Hz para IEC 60947-2
Tipo de controle: Alavanca articulada
Corrente nominal: 32 A
Corrente de disparo magnético: 416 A
Corrente térmica convencional ao ar livre: 32 A conforme IEC 60947-4-1
Tensão de operação nominal: 690 V CA 50/60 Hz para IEC 60947-2
Tensão de isolamento nominal: 690 V CA 50/60 Hz conforme IEC 60947-2
Tensão nominal suportável de impulso: 6 kV IEC 60947-2
Adequação para isolamento: Sim conforme IEC 60947-1 § 7-1-6
Dissipação de alimentação por polo: 1,8 W
Durabilidade mecânica: 100000 ciclos
Durabilidade elétrica:
- 100000 ciclos of CA-3 a 415 V polegadas
- 100000 ciclos of AC-3e a 415 V polegadas
Avaliado pela carga: Contínuo para IEC 60947-4-1
Torque de aperto: 1,7 N.m - ligar Conexão por parafuso
Largura: 45 mm
Altura: 89 mm
Profundidade: 78,5 mm
Peso líquido: 0,33 kg
Cor: Cinza escuro
Meio ambiente:
Normas:
- EN/IEC 60947-4-1
- UL 60947-4-1
- CSA C22.2 No 60947-4-1
Certificações do produto:
- CCC
- UL
- EAC
- BV
- RINA
- UKCA
Grau de proteção IK: IK04
Grau de proteção IP: IP20 conforme IEC 60529
Resistência climática: Para IACS E10
Temperatura ambiente para armazenamento: -40…80 °C
Resistência a incêndios: 960 °C conforme IEC 60695-2-11
Temperatura ambiente do ar para funcionamento: -20…60 °C
Força mecânica: Choques:
- 30 Gn para 11 ms
- Vibrações: 5 Gn, 5...150 Hz
Altitude de funcionamento: 2000 m
