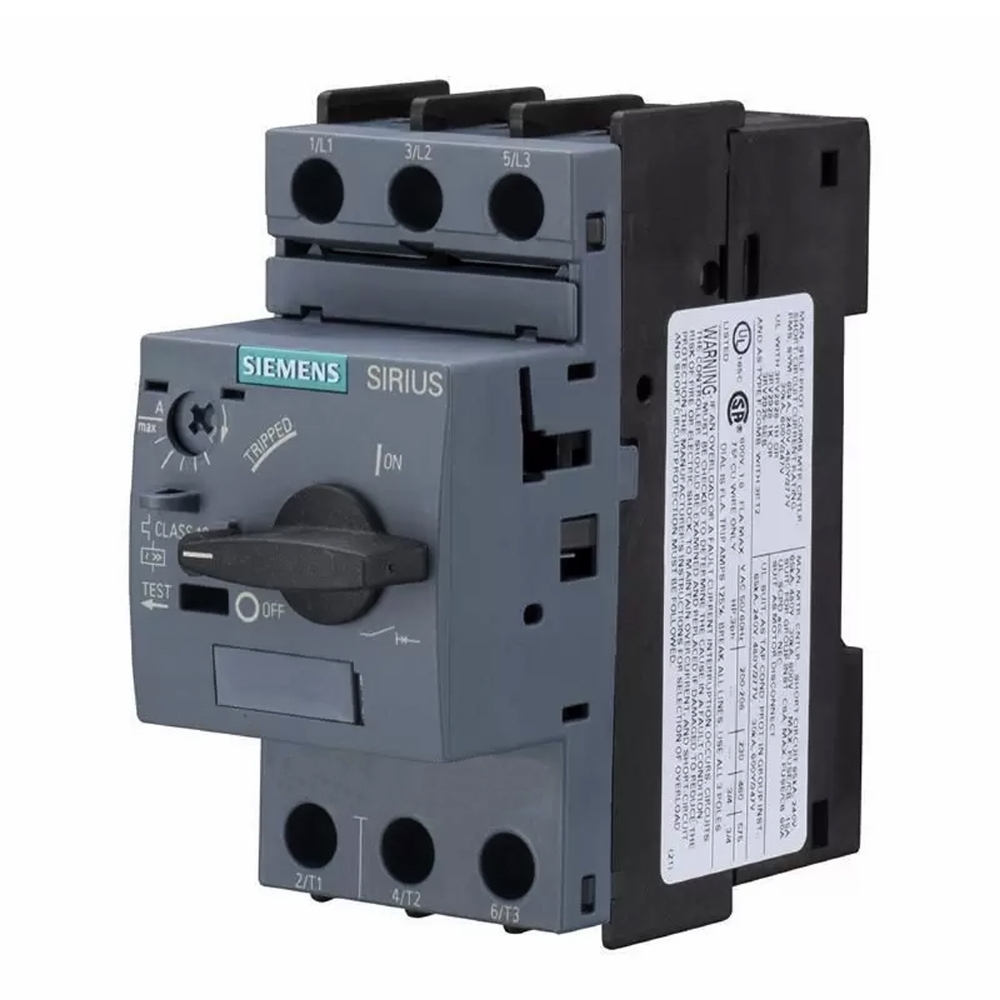

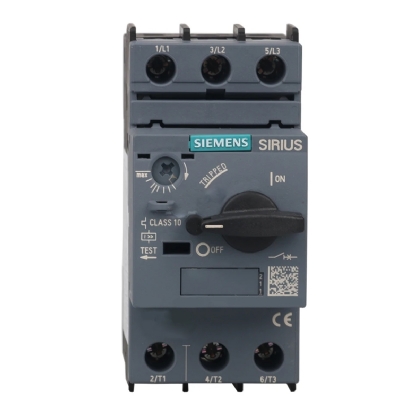

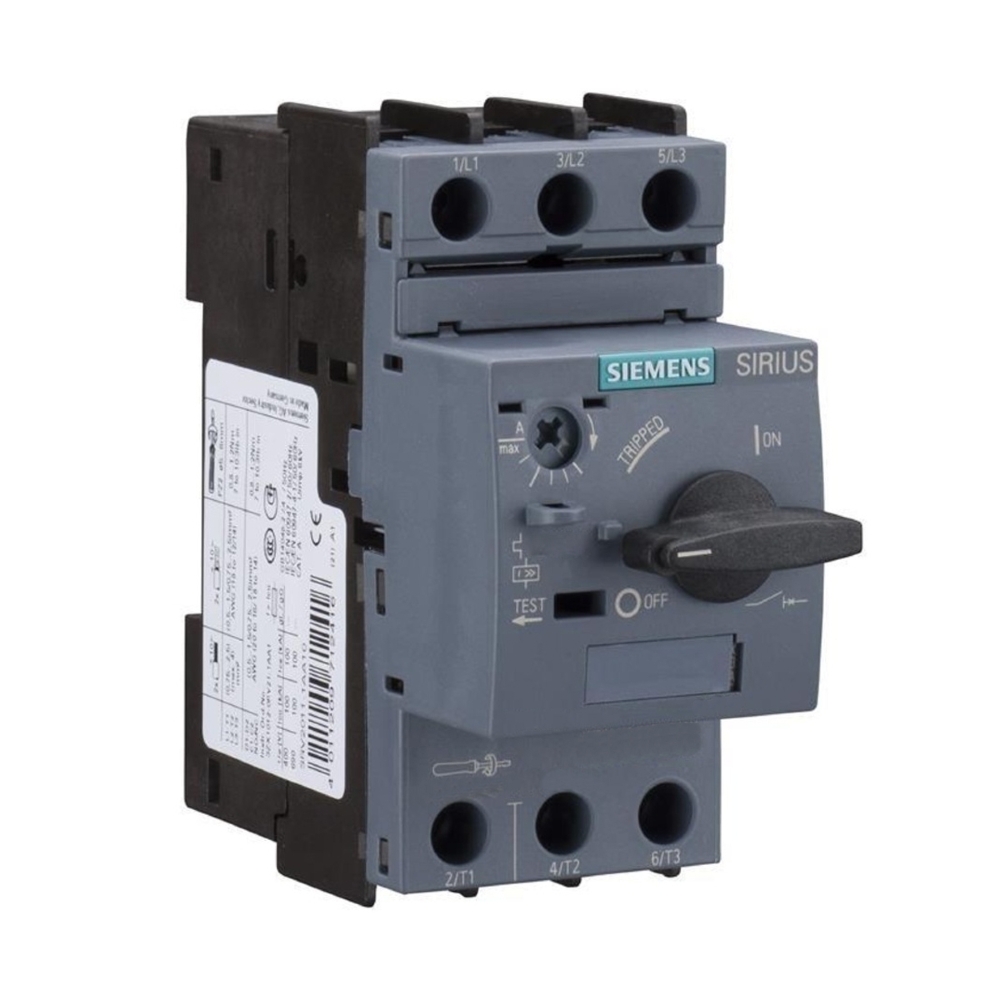

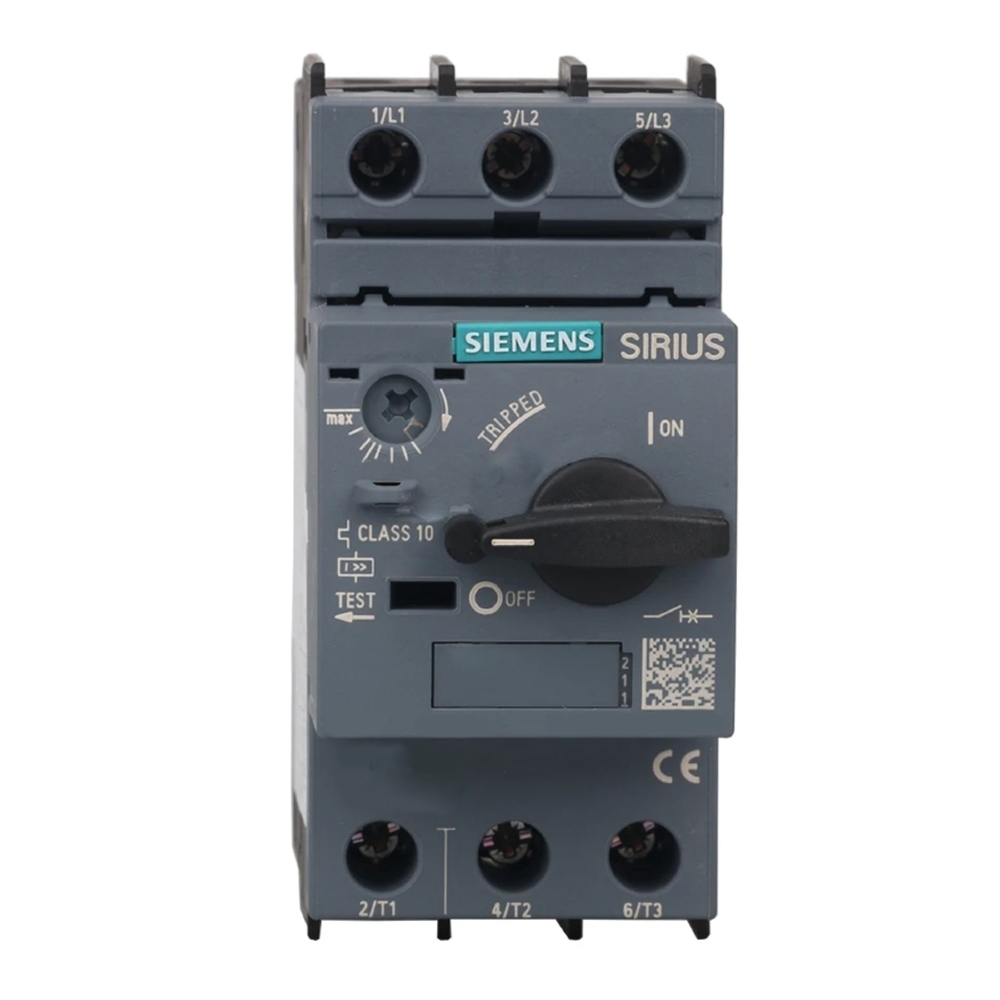

Disjuntor Motor Tripolar 32a 27-32a 55Ka 400v Termomagnético 3RV20214EA10 Sirius - Siemens
Com mais de 100 anos de história e expêriencia de atuação no Brasil, a Siemens visa desenvolver e gerar o que importa para a sociedade. Com o nível de sua excelência é sinônimo de eletrificação, automação e digitalização são destinadas, direcionadas e transformadas em soluções para levar a engenhosidade ao nível mais alto, acessível a todos os consumidores. Conhecendo o Disjuntor Motor Tripolar você conhece a excelência e a perfeição garantida pela Siemens.
CARACTERÍSTICAS:
Disjuntor tamanho S0 para proteção do motor, CLASSE 10 A-release 27-32A N-release 400A terminal de parafuso Capacidade de comutação padrão.
Disjuntor SIRIUS 3RV2 para proteção confiável de transformadores contra curto-circuito e sobrecarga. Graças à sua baixa perda de calor, os disjuntores compactos e resistentes ao clima são otimizados para uso em alimentadores de carga e também para motores, é claro, e igualmente para a comutação de corrente direta. Aprovações em todo o mundo (por exemplo, IEC e UL / CSA).
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 3RV20214EA10
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3Rv20214Ea10
Linha Fabr.: Sirius
Produto: Disjuntor Motor
Polos: Tripolar
Corrente Nominal(A): 32A
Proteção: Termomagnetico
Faixa Ajuste(A): 27-32A
Acionamento: Manopla Rotativa
Potencia Motor(Kw/Cv): 15Kw
Tensão (V): 380V
Potencia Motor(Kw/Cv) 2: 9Kw
Tensão(V) 2: 220V
Potencia Motor(Kw/Cv) 3: 18,5Kw
Tensão(V) 3: 440V
Capacidade Interrupcao: 55Ka
Tensão: 400V
Frequência(Hz): 50/60Hz
Conexao Eletrica: Terminal Parafuso
Tamanho do disjuntor: S0
Interruptor auxiliar de extensão do produto: Sim
Perda de potência [W] para o valor nominal da corrente:
- em CA no estado operacional quente: 13,25 W
- em CA em estado de operação quente por pólo: 4,4 W
Tensão de isolamento com grau de poluição 3 em CA nominal valor: 690 V
Valor nominal de resistência de pico de tensão: 6 kV
Resistência ao choque de acordo com IEC 60068-2-27: 25g / 11 ms
Vida útil mecânica (ciclos de operação):
- dos contatos principais típicos: 100 000
- de contatos auxiliares típicos: 100 000
Resistência elétrica (ciclos de operação) típico: 100 000
Código de referência de acordo com IEC 81346-2: Q
Condições ambientais:
Altitude de instalação em altura acima do nível do mar máximo: 2 000 m
Temperatura ambiente
- durante a operação: -20 / +60 °C
- durante o armazenamento: -50 / +80 °C
- durante o transporte -50: / +80 °C
Umidade relativa durante a operação: 10 / 95 %
Circuito principal:
Número de pólos para circuito de corrente principal: 3
Valor de resposta de corrente ajustável corrente do liberação de sobrecarga dependente de corrente: 27 / 32 A
Tensão operacional:
- valor nominal: 20 / 690 V
- no valor nominal AC-3 máximo de: 690 V
- no valor nominal AC-3e máximo de: 690 V
Valor nominal da frequência operacional: 50 / 60 Hz
Valor nominal da corrente operacional: 32 A
Corrente operacional:
- em AC-3 a 400 V valor nominal: 32 A
- em AC-3e em 400 V valor nominal: 32 A
Potência operacional:
Em AC-3:
- em 230 V valor nominal: 7,5 kW
- a 400 V valor nominal: 15 kW
- em 500 V valor nominal: 18,5 kW
- em 690 V valor nominal : 0 kW
AC-3e:
- em 230 V valor nominal: 7,5 kW
- a 400 V valor nominal: 15 kW
- em 500 V valor nominal: 18,5 kW
- em 690 V valor nominal: 30 kW
Frequência de operação
- em AC-3 máximo: 15 1/h
- em AC-3e máximo: 15 1/h
Funções de proteção e monitoramento:
Função do produto:
- detecção de falha de aterramento: Não
- detecção de falha de fase: Sim
Classe de viagem : CLASSE 10
Projeto da liberação térmica de: sobrecarga
Capacidade máxima de interrupção de corrente de curto-circuito (Icu):
- em CA a 240 V valor nominal: 100 kA
- em CA a 400 V valor nominal: 55 kA
- em CA a 500 V valor nominal: 10 kA
- em CA a 690 V valor nominal: 4 kA
Capacidade de interrupção da corrente de curto-circuito operacional (Ics):
Em AC:
- em 240 V valor nominal: 100 kA
- em 400 V valor nominal: 25 kA
- em 500 V valor nominal: 5 kA
- em 690 V valor nominal: 2 kA
Valor de resposta corrente de disparo instantâneo de curto-circuito unidade: 400 A
Classificações UL/CSA:
Corrente de carga total (FLA) para motor CA trifásico:
- em 480 V valor nominal: 32 A
- em 600 V valor nominal: 32 A
Rendeu desempenho mecânico [hp]:
Para motor CA monofásico:
- em 110/120 V valor nominal: 2 hp
- em 230 V valor nominal: 5 hp
Para motor CA trifásico:
- em 200/208 V valor nominal: 7,5 hp
- em 220/230 V valor nominal: 10 hp
- em 460/480 V valor nominal: 20 hp
Proteção contra curto-circuito:
Função do produto proteção contra curto-circuito: Sim
Projeto do disparo de curto-circuito: magnético
Dimensionamento do elo fusível para rede IT para curto-circuito proteção do circuito principal:
- a 400 V: gL/gG 63 A
- a 500 V: gL/gG 63 A
- a 690 V: gL/gG 63 A
Instalação/montagem/dimensões:
Posição de montagem qualquer:
Método de fixação: parafuso e montagem de encaixe em trilho DIN de 35 mm de acordo com DIN EN
Altura: 97 mm
Largura: 45mm
Profundidade: 97 mm
Dados relacionados à segurança:
Valor B10:
- com alta taxa de demanda de acordo com SN 31920: 5 000
Classe de proteção IP na frente de acordo com IEC 60529: IP20
Proteção contra toque na frente de acordo com IEC 60529 proteção contra dedos, para contato vertical pela frente
Versão de exibição para status de comutação Handle.
