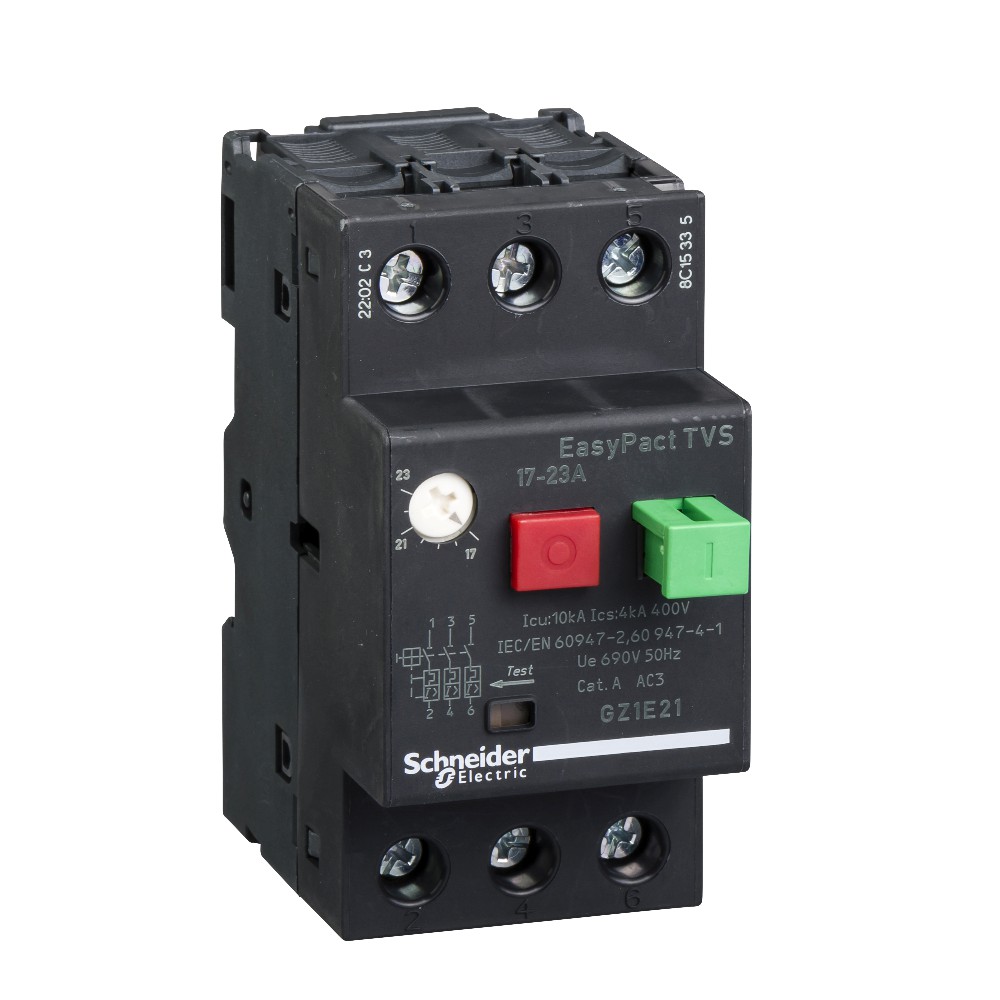

Disjuntor Motor Tripolar 23A 17-23A 10Ka 400/415V 50/60Hz Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Motor Tripolar 23A 17-23A você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: GZ1E21
ESPECIFICAÇÕES TÉCNICAS:
Linha: Easypact
Nome Do Produto: Easypact Tvs
Nome Abreviado Do Dispositivo: Gz1E
Tipo De Produto Ou Componente: Disjuntor
Aplicação Do Dispositivo: Motor
Tecnologia Da Unidade De Disparo: Termomagnético
Adequação Para Isolamento: Sim Para Iec 60947-1 Apêndice 7.1.6
Cor: Cinza (Ral 7011)
Complementar:
Descrição De Polos: 3P
Tipo De Rede: Ca
Categoria De Uso: Ca-3
Frequência Da Rede: 50/60 Hz Conforme Iec 60947-2
Modo De Montagem:
Por Clips
Por Parafusos
Suporte De Montagem: Calha
Posição De Montagem: Qualquer Posição
Alimentação Do Motor Kw:
5,5 Kw A 230 V Ca 50/60 Hz
9 Kw A 400 V Ca 50/60 Hz
11 Kw A 440 V Ca 50/60 Hz
11 Kw A 500 V Ca 50/60 Hz
18,5 Kw A 690 V Ca 50/60 Hz
Breaking Capacity:
Icu: 2 Ka A 690 V Ca 50/60 Hz Para Iec 60947-2
Icu: 10 Ka A 400/415 V Ca 50/60 Hz Para Iec 60947-2
Icu: 30 Ka A 230/240 V Ca 50/60 Hz Para Iec 60947-2
Icu: 5 Ka A 440 V Ca 50/60 Hz Para Iec 60947-2
Icu: 3 Ka A 500 V Ca 50/60 Hz Para Iec 60947-2
[Ics] Capacidade De Corte Nominal De Serviço Em Curto-Circuito:
100 % A 230/240 V Ca 50/60 Hz Para Iec 60947-2
75 % A 690 V Ca 50/60 Hz Para Iec 60947-2
50 % A 440 V Ca 50/60 Hz Para Iec 60947-2
75 % A 500 V Ca 50/60 Hz Para Iec 60947-2
40 % A 400/415 V Ca 50/60 Hz Para Iec 60947-2
Tipo De Controle: Botão Não Luminoso
Linha De Ajuste De Proteção Térmica: 17…23 A
Corrente De Disparo Magnético: 327 A
[Ue] Tensão De Operação Nominal: 690 V Ca 50/60 Hz Para Iec 60947-2
[Ui] Tensão De Isolamento Nominal: 690 V Ca 50/60 Hz Para Iec 60947-2
[Uimp] Tensão Nominal Suportável De Impulso: 6 Kv Iec 60947-2
Dissipação De Alimentação: 2,5 W (Por Polo)
Durabilidade Mecânica: 100000 Ciclos
Durabilidade Elétrica: 100000 Ciclos Of Ca-3
Taxa Máxima De Operação: 25 Cic/H
Conexões - Terminais:
Terminais De Parafuso 2 1…6 Mm² - Rigidez Do Cabo: Sólido
Terminais De Parafuso 2 1,5…6 Mm² - Rigidez Do Cabo: Flexível Sem A Extremidade Do Cabo
Terminais De Parafuso 2 1…4 Mm² - Rigidez Do Cabo: Flexível Com A Extremidade Do Cabo
Altura: 89 Mm
Largura: 44,5 Mm
Profundidade: 78 Mm
Peso Líquido: 0,26 Kg
Meio Ambiente:
Normas:
Iec 60947-4
Iec 60947-2
Tratamento De Proteção: Th
Grau De Proteção Ip: Ip20 Conforme Iec 60529
Temperatura Ambiente Do Ar Para Funcionamento: -20…60 °C
Temperatura Ambiente Para Armazenamento: -40…80 °C
Resistência A Incêndios: 960 °C Conforme Iec 60695-2-1
Altitude De Funcionamento: 2000 M
