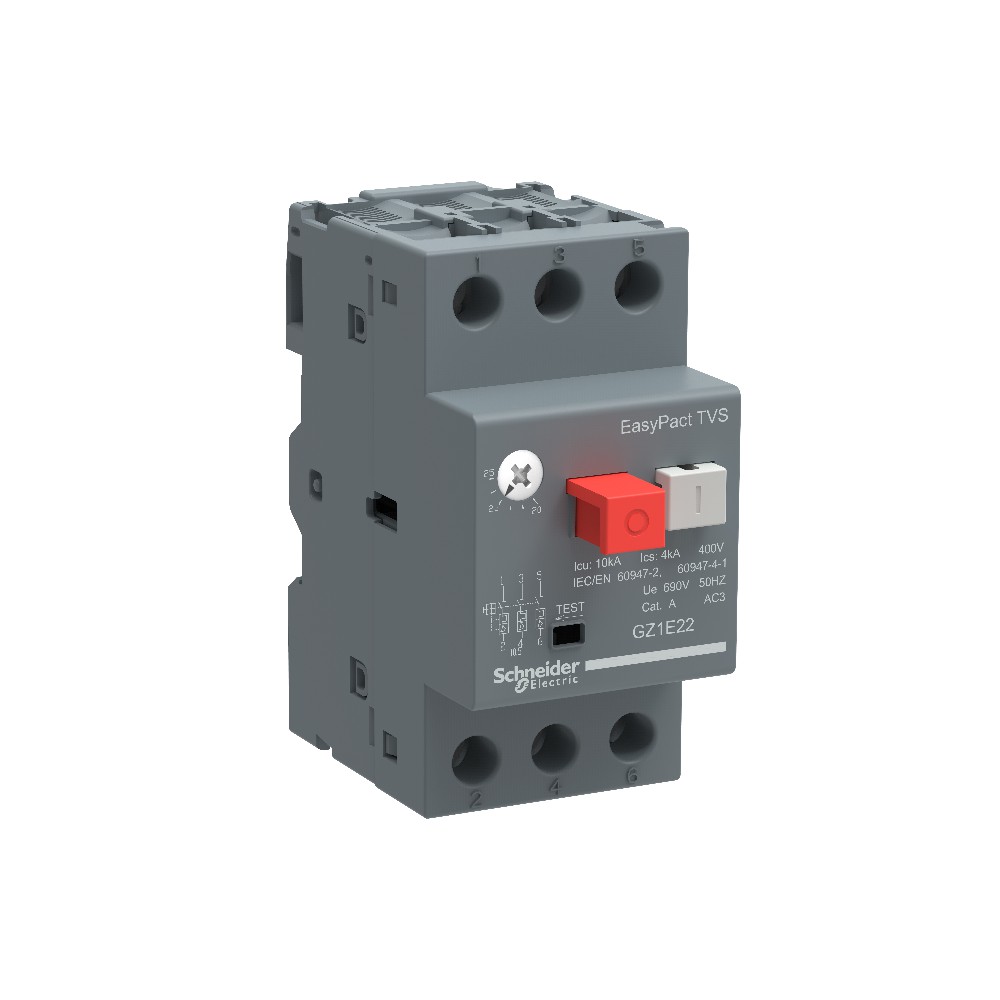

Disjuntor Motor Tripolar 20-25A 50-60Hz 10Ka Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Motor Tripolar 20-25A você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: GZ1E22
ESPECIFICAÇÕES TECNICAS:
Linha: EasyPact
Nome do produto: EasyPact TVS
Nome abreviado do dispositivo: GZ1E
Tipo de produto ou componente: Disjuntor
Aplicação do dispositivo: Motor
Tecnologia da unidade de disparo: Termomagnético
Adequação para isolamento: Yes conforme IEC 60947-1 apêndice 7.1.6
Cor: Grey (RAL 7011)
Complementar:
Descrição de polos: 3P
Tipo de rede: CA
Categoria de uso: AC-3
Frequência da rede: 50/60 Hz conforming to IEC 60947-2
Modo de montagem: Por parafusos / Por clips
Suporte de montagem: Calha
Posição de montagem: Qualquer posição
Alimentação do motor kW:
5,5 kW a 230 V AC 50/60 Hz
11 kW a 440 V AC 50/60 Hz
11 kW a 400 V AC 50/60 Hz
15 kW a 500 V AC 50/60 Hz
22 kW a 690 V AC 50/60 Hz
Capacidade de interrupção: Icu:
2 kA a 690 V AC 50/60 Hz em conformidade com IEC 60947-2
Icu: 10 kA a 400/415 V CA 50/60 Hz em conformidade com IEC 60947-2
Icu: 30 kA em 230/240 V CA 50/60 Hz em conformidade com IEC 60947-2
Icu: 5 kA a 440 V CA 50/60 Hz em conformidade com IEC 60947-2
Icu: 3 kA a 500 V CA 50/60 Hz em conformidade com IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito:
100% a 230/240 V AC 50/60 Hz em conformidade com IEC 60947-2
75% a 690 V AC 50/60 Hz em conformidade com IEC 60947-2
50% a 440 V AC 50/60 Hz em conformidade com IEC 60947-2
75% a 500 V AC 50/60 Hz em conformidade com IEC 60947-2
40% a 400/415 V AC 50/60 Hz em conformidade com IEC 60947-2
Tipo de controle: Botão não luminoso
Linha de ajuste de proteção térmica: 20…25 A
Corrente de disparo magnético: 327 A
[Ue] tensão de operação nominal: 690 V AC 50/60 Hz conformeo IEC 60947-2
[Ui] tensão de isolamento nominal: 690 V AC 50/60 Hz conforme IEC 60947-2
[Uimp] tensão nominal de impulso suportada: 6 kV IEC 60947-2
Dissipação de alimentação: 2.5 W (por pólo)
Durabilidade mecânica: 100000 ciclos
Durabilidade elétrica: 100000 ciclos AC-3
Taxa máxima de operação: 25 cic/h
Conexões - terminais:
Terminais de grampo de parafuso 2 1 - 6 mm² - rigidez do cabo: sólido
Terminais de grampo de parafuso 2 1,5 - 6 mm² - rigidez do cabo: flexível sem extremidade do cabo
Terminais de grampo de parafuso 2 1 - 4 mm² - rigidez do cabo: flexível com extremidade do cabo
Meio ambiente:
Normas: IEC 60947-4 / IEC 60947-2
Tratamento de proteção: TH
Grau de proteção IP: IP20 conforme IEC 60529
Temperatura ambiente do ar para funcionamento: -20…60 °C
Temperatura ambiente para armazenamento: -40…80 °C
Resistência a incêndios: 960 °C conforme IEC 60695-2-1
Altitude de funcionamento: 2000 m.
