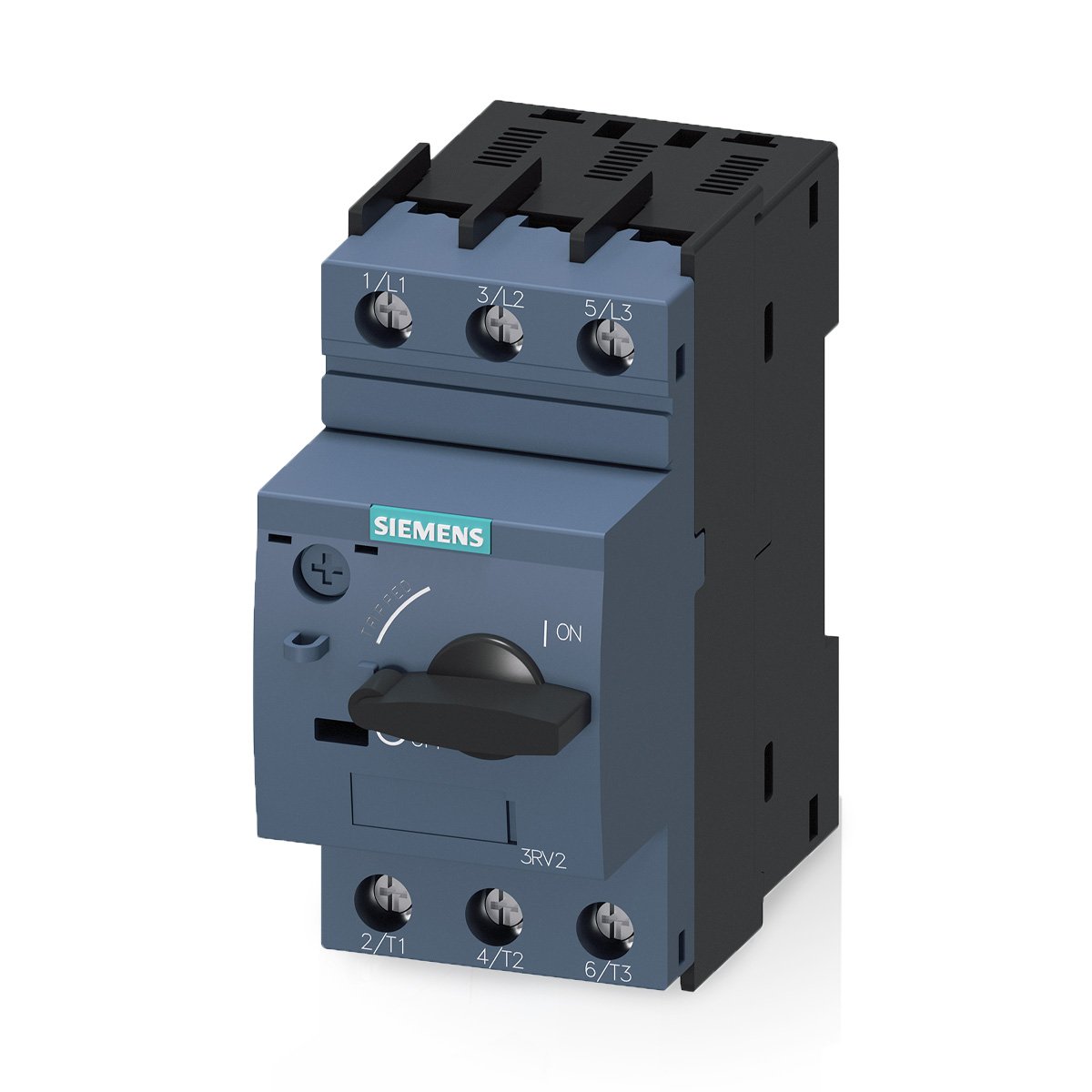

IMAGEM MERAMENTE ILUSTRATIVA

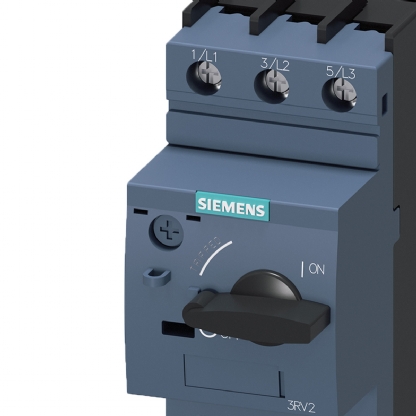

Disjuntor Motor 3 Polos 690V 4,5-6,3A 3R2V Siemens
Disjuntor SIRIUS 3RV2 para proteção confiável de transformadores contra curto-circuito e sobrecarga. Graças à sua baixa perda de calor, os disjuntores compactos e resistentes ao clima são otimizados para uso em alimentadores de carga e também para motores IE3 / IE4, é claro, e igualmente para a comutação de corrente direta. Aprovações em todo o mundo (por exemplo, IEC e UL / CSA) e aplicações em áreas classificadas (ATEX ou IEC Ex) são uma questão natural. As versões dos dispositivos estão disponíveis para proteção do motor (também com função de relé de sobrecarga), proteção da planta, proteção contra curto-circuito das combinações de partida, proteção do transformador, como chaves principais e "Emergência desligada" e para uso em redes de TI. Estão disponíveis com terminais de parafuso ou de mola para conexão rápida, livre de manutenção e à prova de vibração, e opcionalmente com chave auxiliar integral. A ampla gama de acessórios, como chaves auxiliares, liberações auxiliares, chaves de sinalização etc. é padronizada para todos os tamanhos. Simples, eficiente e sempre atualizado - sistema modular SIRIUS.
CARACTERÍSTICAS:
Nome da marca do produto: SIRIUS
Designação do produto: Interruptor de potência
Versão do produto: para proteção de motor
Designação do tipo de produto: 3RV2
ESPECIFICAÇÕES TÉCNICAS:
Tamanho do disjuntor de potência: S00
Tamanho do contactor combinável específico da empresa: S00, S0
Expansão do produto interruptor auxiliar: Sim
Tensão de isolamento com grau de sujidade 3 com CA valor estipulado: 690 V
Resistência à tensão de choque valor estipulado: 6 kV
Potência de perda [W] com valor estipulado de corrente:
- com CA com estado de funcionamento quente: 7,25 W
- com CA com estado de funcionamento quente por polo: 2,4 W
Tensão máxima permitida para separação segura:
- em redes com ponto neutro sem ligação à terra entre circuito principal e auxiliar: 400 V
- em redes com ponto neutro de ligação à terra entre circuito principal e auxiliar: 400 V
Potência de funcionamento a AC-3:
- a 230 V valor estipulado: 1,5 kW
- com 400 V valor estipulado: 2,2 kW
- com 500 V valor estipulado: 3 kW
- com 690 V valor estipulado: 4 kW
APLICAÇÃO:
Os disjuntores compactos e resistentes ao clima são otimizados para uso em alimentadores de carga e também para motores IE3 / IE4, é claro, e igualmente para a comutação de corrente direta.
GARANTIA DO FORNECEDOR: 3 Meses
Código Fabricante: 3RV20111GA10
