IMAGEM MERAMENTE ILUSTRATIVA

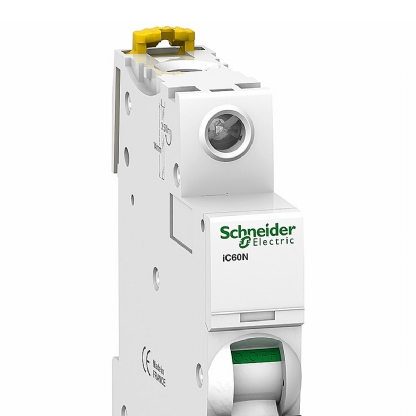

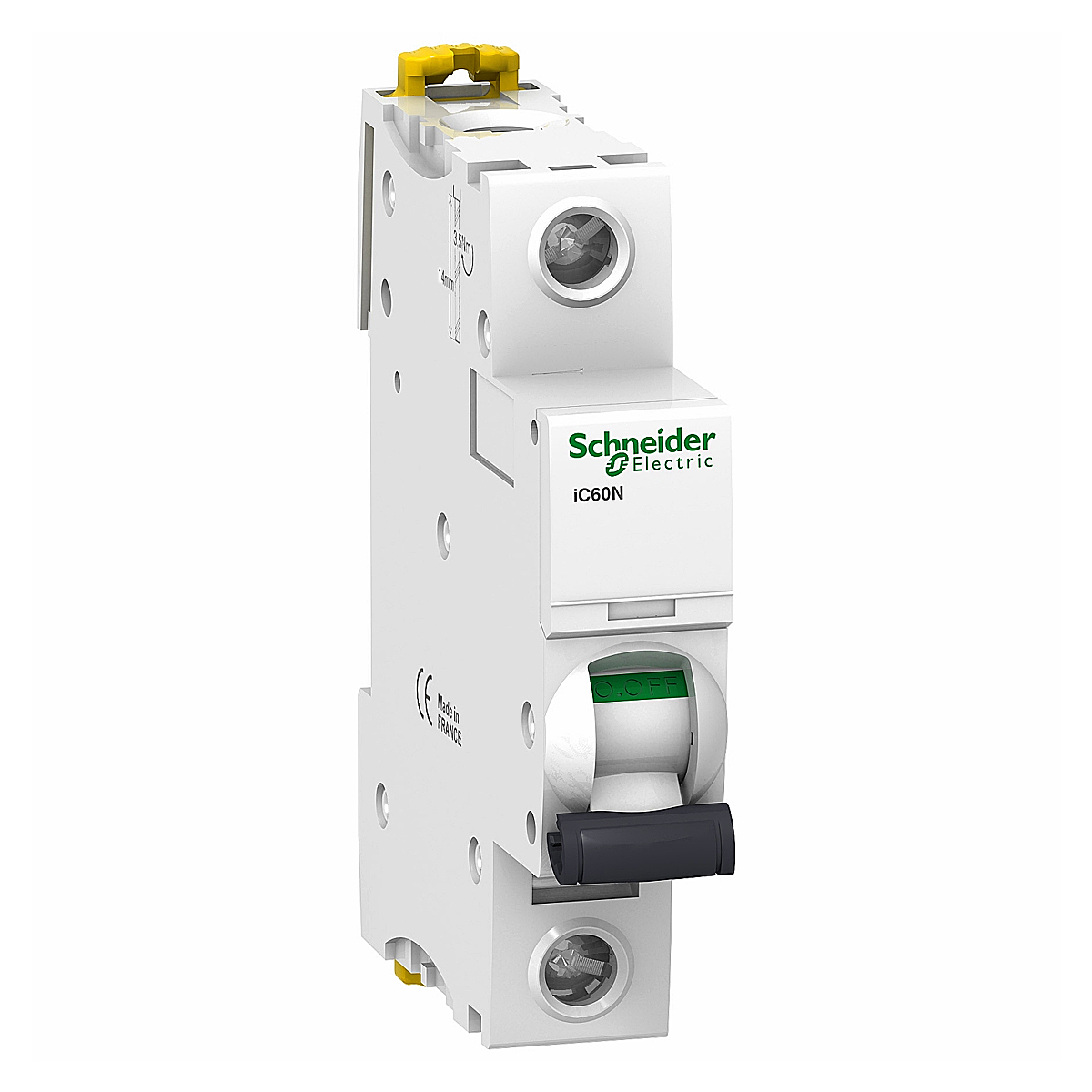

Disjuntor Mini Din Unipolar 32A Curva D 230-400V Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Mini Din Unipolar 32A você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: A9F75132-BR
ESPECIFICAÇÕES TÉCNICAS:
Aplicação do dispositivo: Distribuição
linha: Acti 9
nome do produto: Acti9 iC60
tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: IC60N
descrição de polos: 1P
número de polos protegidos: 1
[In] corrente nominal: 32 A
tipo de rede: CA / CC
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: D
capacidade de corte:
6000 A Icn a 230 V CA 50/60 Hz para NBR IEC NM 60898-1
10 kA Icu a 60/72 V CC para EN/IEC 60947-2
15 kA Icu a 12/60 V CC para EN/IEC 60947-2
10 kA Icu a 220/240 V CA 50/60 Hz para EN/IEC 60947-2
36 kA Icu a 12/60 V CA 50/60 Hz para EN/IEC 60947-2
20 kA Icu a 100/133 V CA 50/60 Hz para EN/IEC 60947-2
categoria de uso:
Categoria A conforme EN 60947-2
Categoria A conforme IEC 60947-2
adequação para isolamento:
Sim conforme EN 60898-1
Sim conforme EN 60947-2
Sim conforme IEC 60898-1
Sim conforme IEC 60947-2
Normas: IEC 60947-2 / IEC 60898-1 / EN 60898-1 / EN 60947-2
Complementar:
frequência da rede: 50/60 Hz
limite de disparo magnético: 12 x In +/- 20 %
[Ics] capacidade de corte nominal em serviço:
27 kA 75 % para EN 60947-2 - 12/60 V CA 50/60 Hz
7,5 kA 75 % para EN 60947-2 - 220/240 V CA 50/60 Hz
27 kA 75 % para IEC 60947-2 - 12/60 V CA 50/60 Hz
7,5 kA 75 % para IEC 60947-2 - 220/240 V CA 50/60 Hz
15 kA 75 % para IEC 60947-2 - 100/133 V CA 50/60 Hz
15 kA 75 % para EN 60947-2 - 100/133 V CA 50/60 Hz
6000 A 100 % para EN 60898-1 - 230 V CA 50/60 Hz
6000 A 100 % para IEC 60898-1 - 230 V CA 50/60 Hz
10 kA 100 % para EN 60947-2 - 72 V CC
10 kA 100 % para IEC 60947-2 - 72 V CC
15 kA 100 % para EN 60947-2 - 12/60 V CC
15 kA 100 % para IEC 60947-2 - 12/60 V CC
[Ui] tensão de isolamento nominal:
500 V CA 50/60 Hz conforme EN 60947-2
500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 6 kV conforme EN 60947-2 / 6 kV conforme IEC 60947-2
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
sinalização local: Indicador de disparo
modo de montagem: Fixo
suporte de montagem: Calha DIN
compatibilidade do bloco de distribuição do barramento combinado: Superior ou inferior: sim
desvios de 9 mm: 2
altura: 85 mm
largura: 18 mm
profundidade: 78,5 mm
peso do produto: 0,215 kg
cor: Branco
durabilidade mecânica: 20000 ciclos
durabilidade elétrica: 10000 ciclos
conexões - terminais:
Terminal simples (superior ou inferior) 1…35 mm² rígido
Terminal simples (superior ou inferior) 1…25 mm² Flexível
comprimento da decapagem do fio: 14 mm para superior ou inferior conexão
torque de aperto: 3,5 N.m superior ou inferior
proteção de fuga à terra: Sem
Meio ambiente:
grau de proteção IP: IP20 conforme IEC 60529 / IP20 conforme EN 60529
graus de poluição: 3 conforme EN 60947-2 / 3 conforme IEC 60947-2
categoria de sobretensão: IV
tropicalização: 2 conforme IEC 60068-1
umidade relativa: 95 % a 55 °C
altitude de funcionamento: 0/2000 m
temperatura ambiente para funcionamento: -35…70 °C
temperatura ambiente para armazenamento: -40…85 °C
